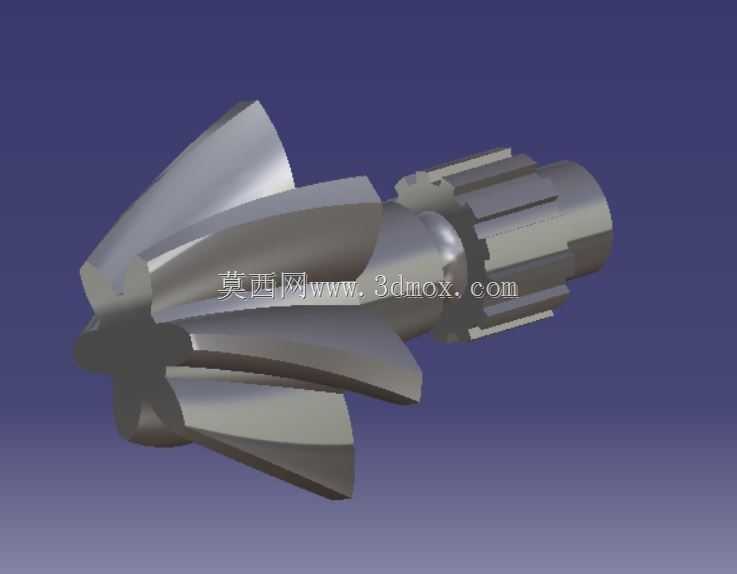

CATIA环境下螺旋锥斜齿轮参数化结构设计

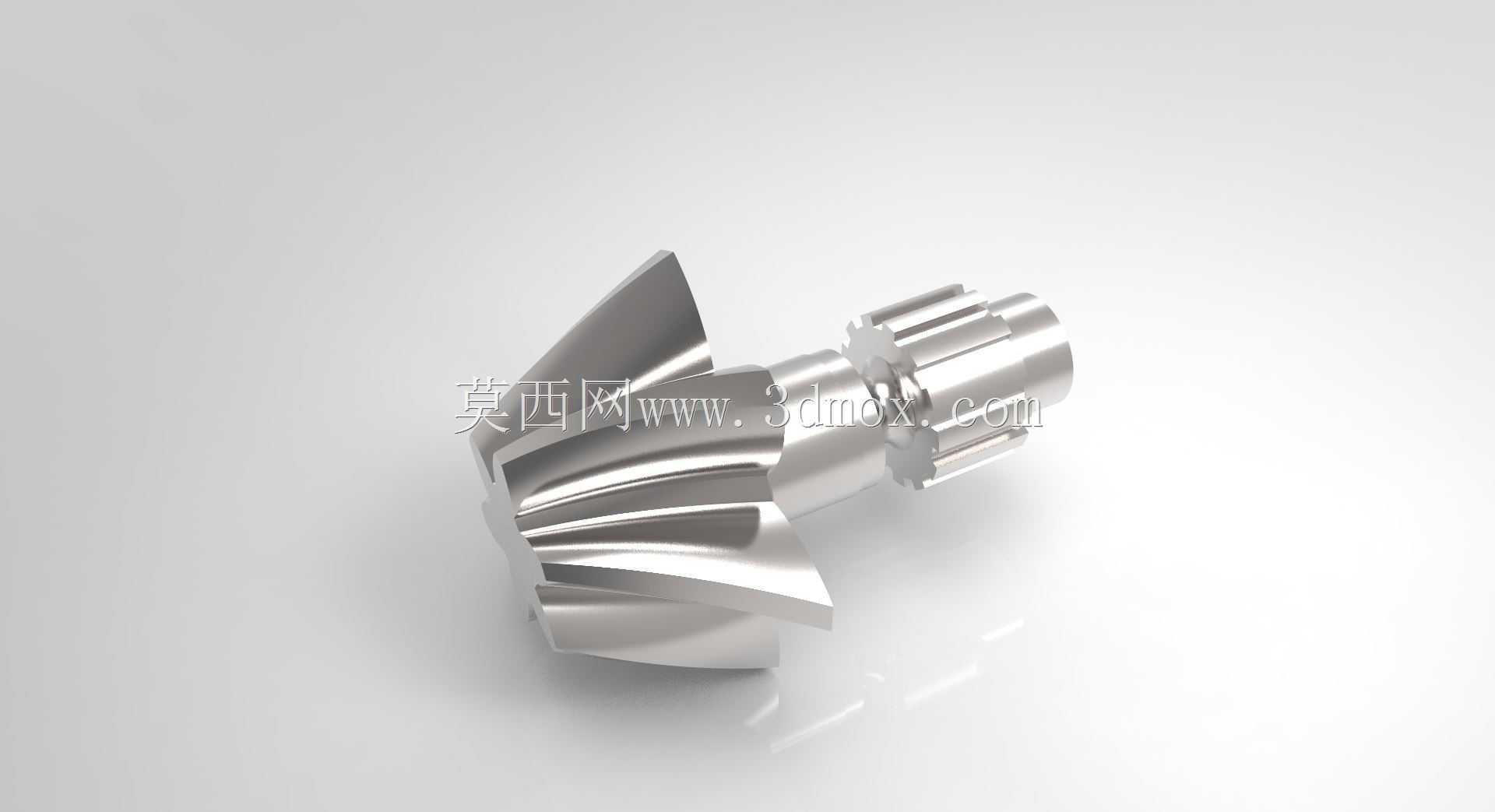

　　在重载传动系统的布局设计中，相交轴动力传递的工况一直是结构设计的难点，这类工况常见于工程机械的行走驱动端、机床主轴的进给换向单元、农业机械的动力分配箱内部，需要传动件在有限的安装空间内同时承受径向与轴向的复合载荷，还要保证啮合过程的平稳性，避免转速波动带来的加工精度下降或者设备异响问题。这款斜齿锥齿轮的设计，正是针对这类相交轴传动场景做的结构优化，区别于直齿锥齿轮的瞬时线接触啮合形式，斜齿的螺旋角设计让轮齿进入啮合的过程是渐进式的，从齿端的局部接触逐步扩展到全齿面贴合，能有效降低啮合冲击，在中高速传动场景下的噪音表现远优于直齿结构。

　　从设计逻辑上看，建模阶段首先要确定的是分锥角参数，这个参数直接匹配两相交轴的夹角，常规工况下多为90度正交传动，但部分非标设备的动力输出轴与输入轴存在偏角，就需要根据实际传动比调整分锥角的数值，保证节锥面能够完全贴合，避免出现传动卡滞或者侧隙不均的问题。轮齿的螺旋方向需要匹配配对齿轮的旋向，保证啮合时轴向力的方向指向齿轮的大端定位端面，避免运转过程中齿轮出现轴向窜动，影响轴承的使用寿命。齿宽的设计需要控制在节锥母线长度的三分之一以内，过宽的齿面会导致小端齿顶过薄，热处理过程中容易出现开裂问题，同时啮合时小端的齿面滑动速度差更大，过宽的齿面反而会加剧局部磨损。

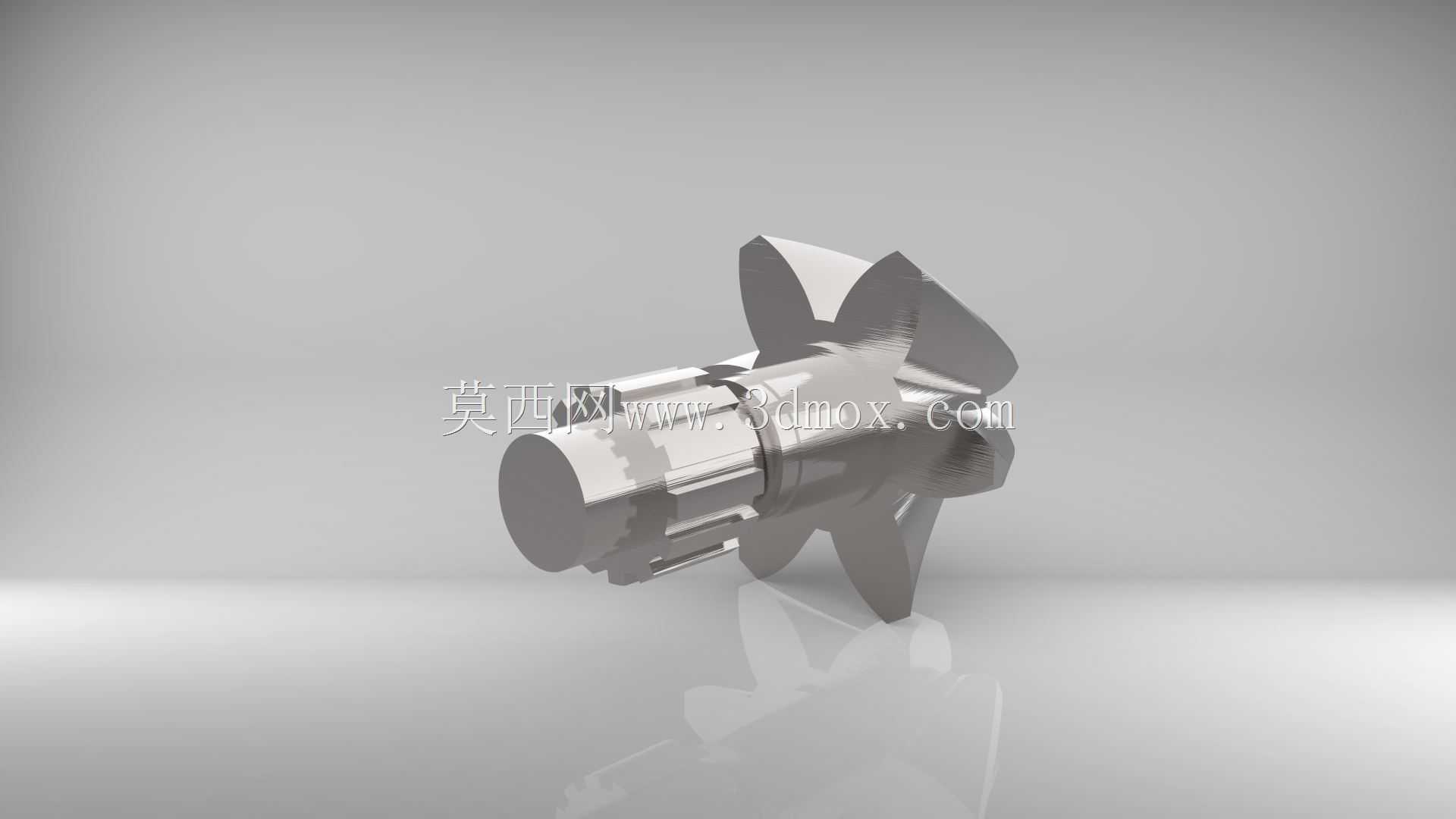

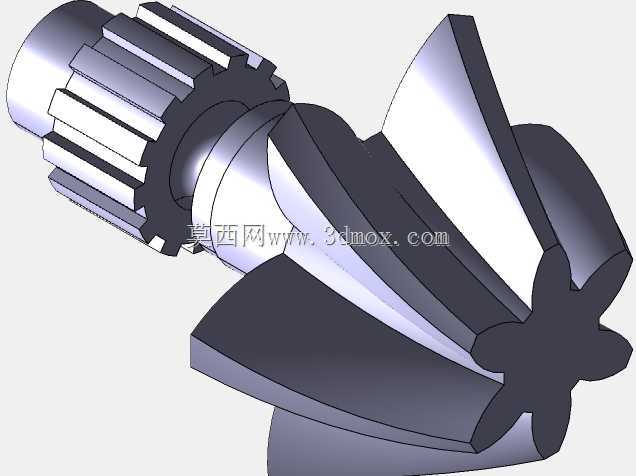

　　从安装边界来看，齿轮的轴段部分设计了花键连接结构，区别于普通平键连接，花键的多齿均匀承载特性能够传递更大的扭矩，同时对中性更好，适合高速重载的传动场景，轴肩的定位尺寸需要匹配安装腔体内的轴承内圈端面高度，保证齿轮装配后不会出现轴向窜动，齿顶圆的最大回转半径需要预留足够的腔体间隙，避免运转过程中齿顶与箱体内壁发生剐蹭。轮齿的齿向修形量需要根据实际工况的载荷大小做调整，在满载荷状态下，轴系的变形会导致轮齿出现偏载，提前在齿端做适量的修缘处理，能够让载荷在齿面均匀分布，避免局部应力集中导致的齿面点蚀或者断齿问题。

　　在实际应用场景中，这类斜齿锥齿轮常被用在差速器的动力输入端，将传动轴的纵向动力转换为横向动力传递给两侧驱动轮，斜齿的渐进啮合特性能够让车辆在起步或者换挡时的动力传递更平顺，减少传动系统的冲击。在机床的分度头结构中，这类齿轮的传动精度直接影响工件的分度误差，设计时需要严格控制齿距累积误差，保证分度传动链的精度稳定性。建模过程中参数化的齿形生成逻辑，能够让后续调整传动比、模数、螺旋角等参数时快速生成新的齿轮结构，不需要重复绘制齿廓曲线，大幅提升系列化产品的设计效率，齿根的过渡圆角参数需要匹配热处理工艺要求，避免圆角过小导致的应力集中，提升齿轮的疲劳寿命。
