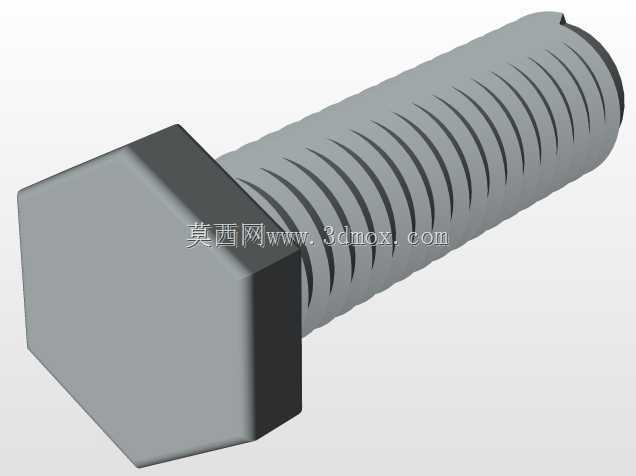

外六角全螺纹紧固件结构三维建模

　　在各类机械结构装配场景中，外六角全螺纹螺丝是应用覆盖度极高的基础紧固元件，从普通钣金机架拼接、小型设备模组固定，到重载工业装备的部件锁紧，都能见到这类构件的身影。做这类标准件的三维建模时，首先要兼顾实际装配的干涉校验需求，不能只做外观示意，螺纹段的牙型轮廓、螺距参数要和对应公称直径的通用标准匹配，六角头的对边宽度、头部厚度也要符合常规安装的扳手操作空间要求，避免后续出工程图或者做装配模拟时，出现套筒、开口扳手无法卡入头部的问题。

　　从实际使用场景来看，这类全螺纹外六角螺丝多用于被连接件总厚度不大、需要全程螺纹啮合提供锁紧力的场合，比如薄钢板叠装固定、电气元件安装板与机架的连接、小型传动模组的端盖锁紧，相比半螺纹螺栓，全螺纹结构可以在更大的被连接件厚度范围内调整锁紧位置，不需要额外搭配过多垫片调整啮合长度，现场装配的适配性更强。建模过程中，六角头部的倒角处理不能省略，实际生产中头部外缘的45度倒角既是为了去除冲压或镦制过程产生的飞边毛刺，也能在装配对准螺孔时起到导向作用，避免头部棱角刮伤安装面的防腐涂层。

　　设计建模时要注意安装边界的预留，六角头的外接圆直径要和安装沉孔的尺寸匹配，如果是沉头安装场景，头部的高度要和沉孔深度对应，保证锁紧后头部不突出安装平面，避免和周边运动部件产生刮擦。螺纹段的收尾部分也要做合理的退刀结构处理，不能让螺纹直接截止在杆部端面，实际搓丝加工中螺纹尾部会有不完整牙型的过渡段，建模时还原这部分结构，才能让后续的有限元受力分析更贴近真实工况——螺纹收尾处是应力集中的高发区域，做结构强度校核时，这部分的网格划分要对应实际的牙型变化，才能准确计算出交变载荷下的疲劳风险点。

　　从功能特性来说，外六角的头部设计可以承受更大的锁紧扭矩，相比内六角、十字槽等头部形式，外六角结构的受力接触面积更大，使用普通开口扳手、套筒、活动扳手都能施加锁紧力，在现场维护工具不全的场景下，装配和拆卸的便利性更高。全螺纹的杆部设计让整个啮合段都能和内螺纹形成均匀的受力接触，当被连接件受到振动载荷时，螺纹牙之间的摩擦力可以均匀分布在整个啮合长度上，减少局部牙型滑牙的概率。建模时杆部的外径要略小于螺纹大径，和实际冷镦成型的杆部尺寸一致，避免装配时杆部和螺孔产生过盈卡滞，尤其是在通孔装配场景中，光杆段如果尺寸偏大，会直接导致螺丝无法顺利穿入安装孔，影响装配效率。

　　在做装配配合模拟时，要注意螺丝头部和被连接件接触面的压应力分布，六角头部的支撑面要做平面度的结构约束，实际加工中支撑面如果存在翘曲，锁紧后会产生附加的弯曲应力，容易导致螺杆在头部衔接处断裂，建模时还原支撑面的平整结构，也能为后续的平垫选型提供尺寸参考——平垫的内径要略大于螺杆直径，外径要覆盖六角头的支撑面边缘，才能有效分散锁紧时的压应力，避免较软的被连接件表面被压出凹陷。另外，螺纹段的起始端要做倒角导向，实际装配时这个导向结构可以让螺丝快速对准内螺纹的入口，不需要反复调整角度就能顺利旋入，尤其是在自动化装配的场景中，螺丝端部的导向倒角是保证送料、锁付成功率的关键结构，建模时不能忽略这部分细节，否则模拟自动锁付过程时会出现螺纹错牙、无法对准的误判。
