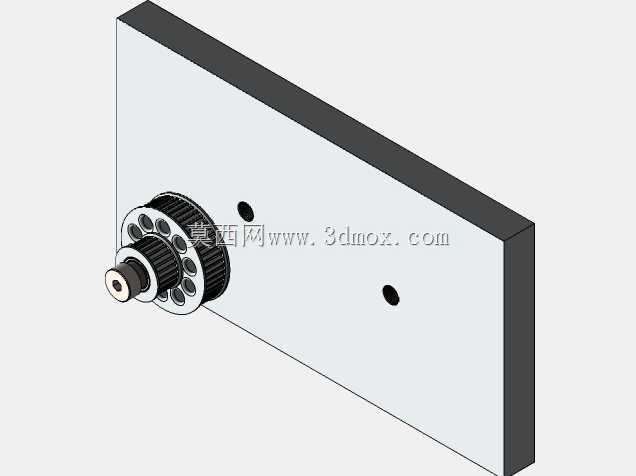

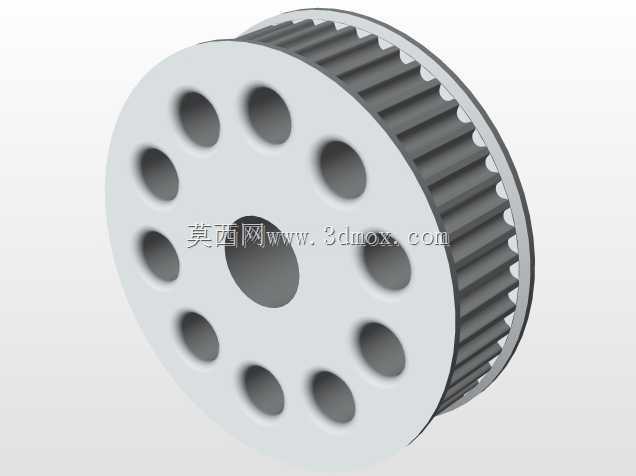

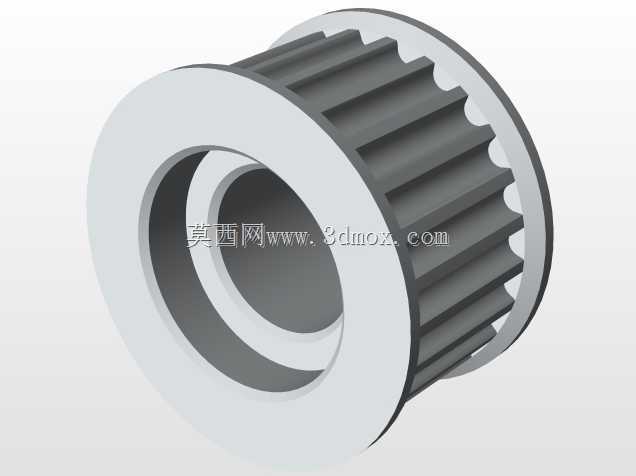

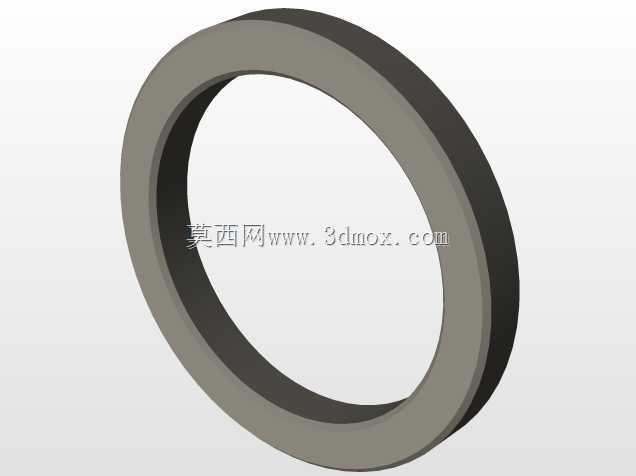

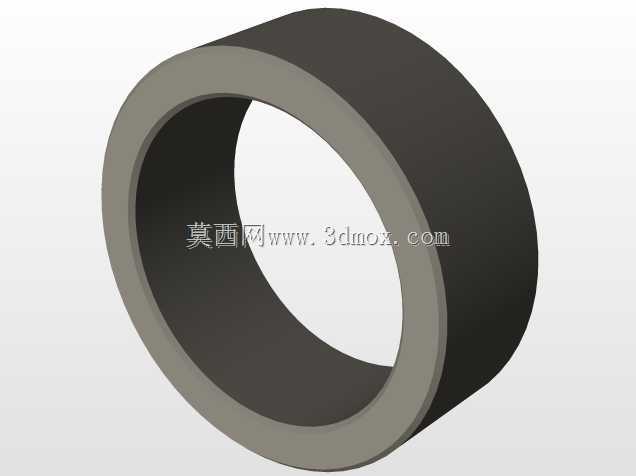

输入端的同步带轮与动力输出端直接对接,带轮的齿形完全匹配GT2同步带的齿距规格,传动过程中带齿与轮槽的啮合间隙控制在极小范围内,能有效降低正反转切换时的回程空程,满足精密进给类工位的传动精度要求。输出端的轴组件做了双支撑结构设计,也就是标注里的AXE ET支撑结构,不同于单悬臂轴的设计,双支撑结构能让输出轴在承受径向负载的时候,轴的挠曲变形量控制在允许范围内,就算输出端直接挂载同步带轮、小负载滚轮这类有径向力的执行件,也不会出现轴端跳动、轴承偏磨的问题,大幅提升长期运行的稳定性。设计阶段首先考虑的是安装边界的适配性,基板的外形做了切边处理,整体呈矩形薄版结构,厚度方向的尺寸控制得非常紧凑,就算安装在设备侧壁、在小型自动化输送、3D打印进给、桌面级精密传动工位这类对传动回程间隙、安装紧凑度有明确要求的场景里,GT2规格的减速传动单元一直是选型阶段的高频选项,这套带AXE ET支撑结构的减速装置,正是针对侧装式传动工位的安装痛点做的定向结构优化。不同于常规同轴布置的减速单元,这套结构采用安装基板侧装的布局形式,所有传动轮系、输入输出轴组件都集成在一块带定位安装孔的平板基板上,安装时不需要额外做支架适配,直接通过基板上的两个定位销孔完成与设备安装面的同轴定位,再用紧固件锁紧即可,能大幅减少现场安装的调试工时,也能避免分体式支架装配带来的同轴度误差。从传动结构本身来看,这套减速单元采用同步带轮系实现减速比传递,
移动滑台侧板这类空间局促的位置,也不会和周边的走线、其他运动部件产生干涉,基板上的安装孔位做了沉头处理,紧固件锁紧后头部不会突出基板表面,进一步压缩了安装所需的空间余量。轮系的张紧结构没有采用额外的张紧轮设计,而是通过输入轴组件的安装腰型孔来实现同步带的张紧调节,安装时只需要松开输入轴的锁紧螺钉,调整输入轴的位置就能改变带轮中心距,实现同步带张紧度的调整,调整到位后直接锁紧螺钉即可,这种设计既减少了额外零件带来的成本增加,也避免了张紧轮带来的额外传动阻力和啮合点,能提升传动效率,降低运行过程中的噪音。输出轴的端部做了扁位结构,方便外接执行件的时候做周向定位,不需要额外加工键槽就能传递额定扭矩,对于小扭矩的传动场景来说,
这种扁位定位的结构装配起来更便捷,也能避免键连接带来的应力集中问题。轴承选型上采用了深沟球轴承作为轴系的回转支撑,既能承受径向负载,也能承受一定的轴向力,就算安装面有轻微的角度偏差,轴承的调心性能也能补偿一定的安装误差,不会出现卡滞的问题。整个传动组件的所有回转部件都布置在基板的同一侧,基板的背面是完全平整的平面,和设备安装面贴合的时候能保证足够的接触面积,安装刚性更好,不会因为长期运行出现基板变形的问题。在实际应用场景里,这套减速装置可以直接用在小型皮带输送机的驱动端,替代传统的电机加联轴器加支架的分体式驱动结构,整体安装空间能缩小近三分之一;也可以用在桌面型自动化设备的进给轴传动上,配合步进电机使用,
能获得合适的输出扭矩和进给分辨率,GT2带轮的传动精度也能保证进给位置的重复定位精度满足设备要求;在一些小型回转工作台的驱动结构里,这套侧装的减速单元也能直接安装在工作台的侧壁,不会占用工作台下方的空间,方便布置走线和其他功能组件。设计过程中对轮系的中心距做了精准的计算,保证同步带安装后的张紧力处于合理区间,既不会因为张紧力过大导致轴承受力过大、寿命缩短,也不会因为张紧力过小出现传动跳齿的问题;所有棱角位置都做了倒角处理,避免装配过程中划伤操作人员,也不会在运行过程中剐蹭同步带,延长同步带的使用寿命。输出轴的伸出长度做了标准化设计,能适配市面上常规规格的GT2同步带轮、联轴器等标准传动件,用户选型的时候不需要额外定制转接件,直接采购标准件就能完成装配,降低了整机组装的配件成本。
