乘用车外流场气动性能仿真分析模型

　　在整车正向开发流程中，气动性能的仿真验证是决定量产车型能耗表现、高速行驶稳定性的核心环节，这套汽车CFD分析模型，正是围绕乘用车外部流场特性搭建的仿真验证载体，可覆盖从概念造型阶段到工程样车优化阶段的多轮气动性能校核需求。不同于常规的结构类三维模型，这套模型的核心价值在于还原车身周边空气的流动状态，建模阶段就对车身外表面的所有特征做了针对性处理：前脸进气格栅的开口间隙、外后视镜的安装基座轮廓、车门把手的凸起造型、车顶线条的溜背过渡角度、底盘下方的护板覆盖区域、轮毂辐条的镂空结构，甚至轮胎与轮拱之间的间隙尺寸，都按照实车的安装边界做了1:1的还原，避免因几何特征缺失导致流场计算出现偏差。从实际工程应用场景来看，

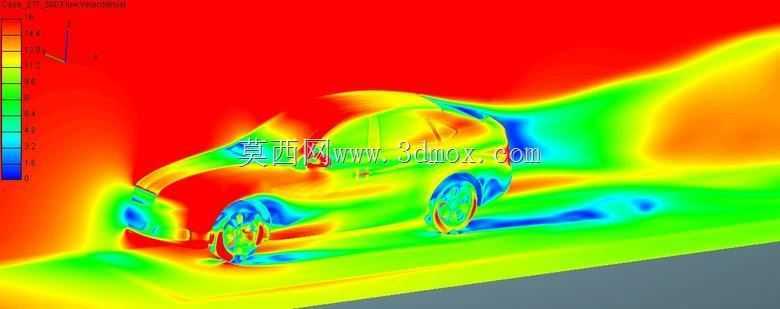

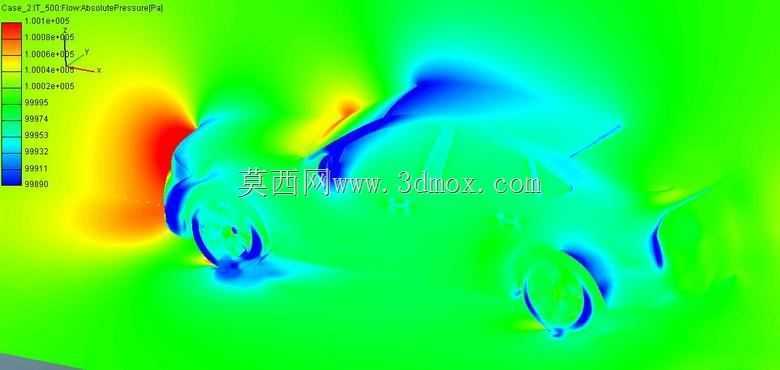

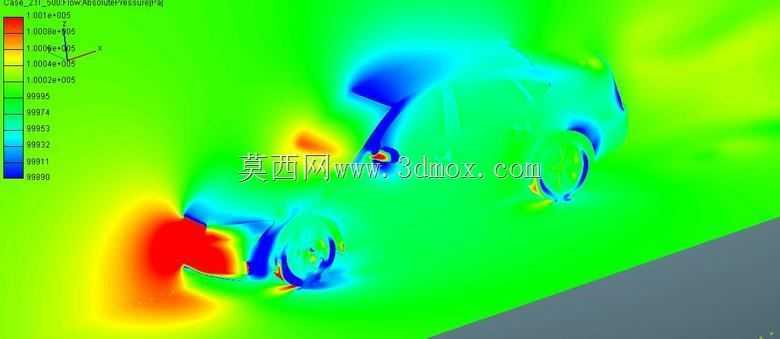

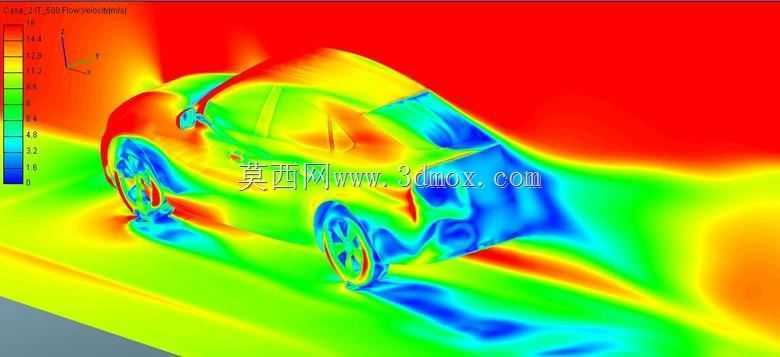

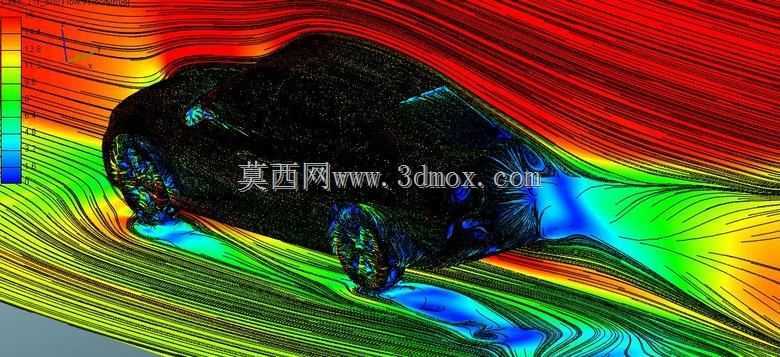

　　这套模型可直接接入通用流体仿真求解器，完成多工况的气动性能计算：高速匀速行驶工况下，可通过车身表面的压力云图、周边流场的速度流线分布，定位风阻系数偏高的核心区域，比如A柱后方的气流分离区、车尾的湍流涡旋范围、轮腔内部的气流扰动强度，针对性调整造型特征来降低整车风阻，进而降低高速行驶时的能耗水平，这一点对于新能源车型的续航提升尤为关键；侧风稳定工况下，可模拟不同侧向风速下车身表面的压力分布差异，计算整车的气动侧倾力矩、横摆力矩，为底盘悬架的调校、电子稳定系统的控制阈值设定提供数据支撑；此外还可完成气动噪声源的定位分析，通过识别车身高湍流强度区域的分布，优化外后视镜、A柱、雨刮等位置的造型，降低高速行驶时的车内风噪水平。

　　建模过程中充分考虑了仿真计算的效率与精度平衡，对车身外表面的几何做了合理的拓扑简化，剔除了对外部流场影响极小的内饰结构、车身内部钣金特征，同时保留了所有影响气流走向的外表面细节，既避免了无效几何增加网格划分的难度与计算量，也不会因过度简化导致流场计算结果失真。模型的计算域设置完全符合汽车空气动力学仿真的行业规范，入口边界、出口边界、壁面边界的尺寸设定预留了足够的流场发展空间，可避免边界效应对车身周边流场计算结果的干扰，网格划分阶段可针对车身近壁面、尾流区、轮腔区域做局部加密，精准捕捉边界层的流动状态与涡旋的发展过程。从设计思路来看，这套模型没有局限于单一车型的造型特征，而是采用了模块化的几何搭建逻辑，前脸、车顶、车尾、

　　外后视镜等区域的几何可单独调整，工程师在做不同造型方案的气动性能对比时，无需重新搭建整车几何，只需替换对应模块的特征即可快速完成仿真前处理，大幅缩短多方案迭代的周期。在实际的车型开发流程中，这类CFD分析模型的应用可有效减少风洞试验的轮次，在概念设计阶段就可排除气动性能较差的造型方案，将更多的试验资源留给最终方案的精细化调校，降低开发成本的同时缩短项目周期。不同于试验手段只能获取离散测点的压力、速度数据，基于这套模型完成的仿真计算可输出全流场的连续数据，工程师可直观观察到气流从车头接触车身开始，沿着车顶、车侧、底盘流动，最终在车尾形成涡旋的完整过程，精准定位每一处气流分离、涡旋产生的位置，为造型优化、空气动力学套件的设计提供明确的方向。比如针对车尾的湍流区域，可通过调整后扰流板的角度、后备箱盖的上翘高度，引导气流更顺畅地离开车身，缩小尾流的低压区范围，直接降低整车的压差阻力；针对轮腔内部的气流扰动，可通过优化轮拱护板的造型、增加轮毂导流结构，减少气流在轮腔内部的无序流动，降低这部分区域的气动阻力。模型的几何边界完全参考量产乘用车的常规尺寸范围设定，整车长度、宽度、高度以及离地间隙都符合家用乘用车的通用参数区间，仿真得到的气动性能数据具备直接的工程参考价值，可直接用于指导造型优化与工程设计调整。
