斯堪尼亚重型牵引车头三维结构设计

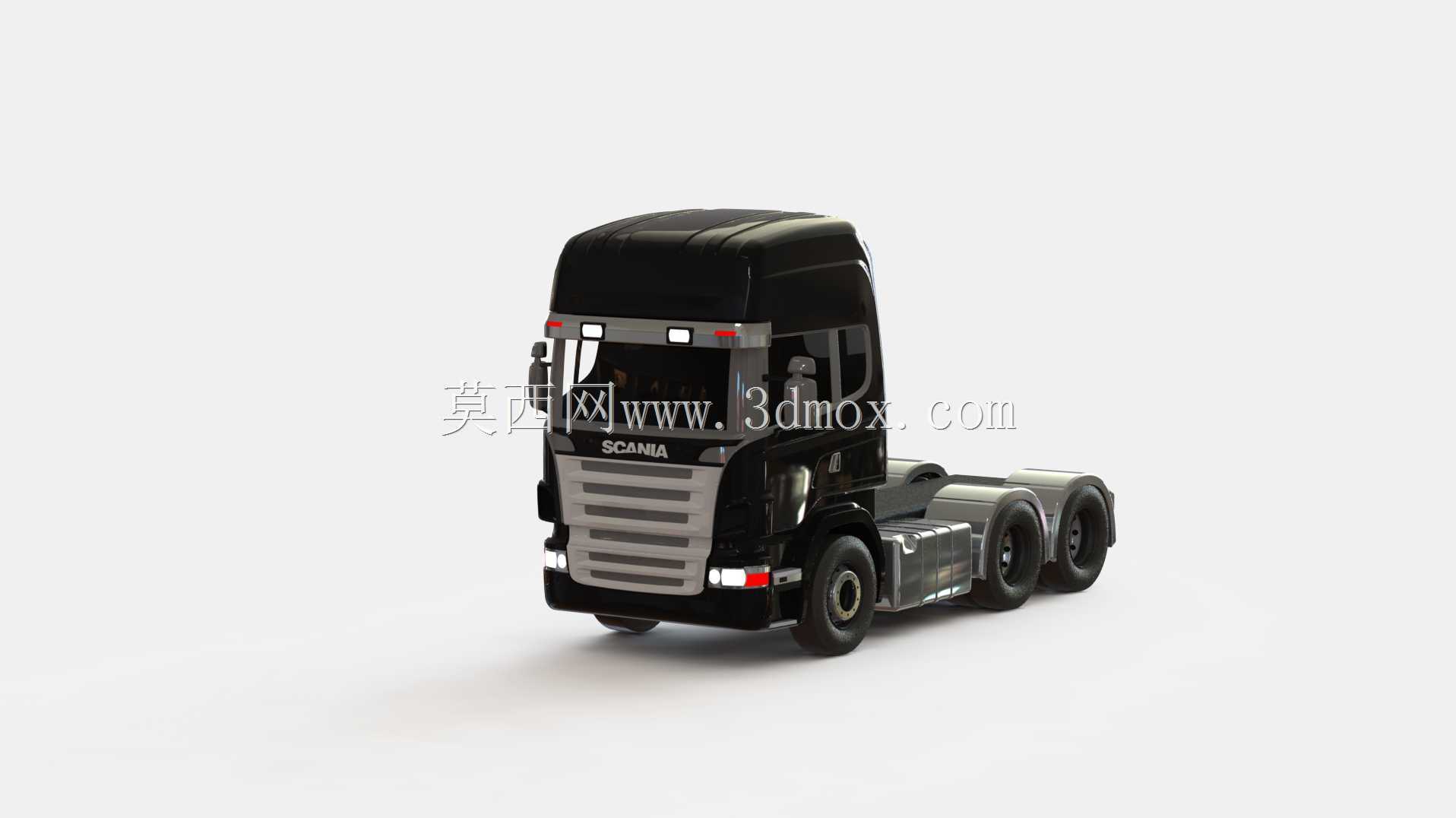

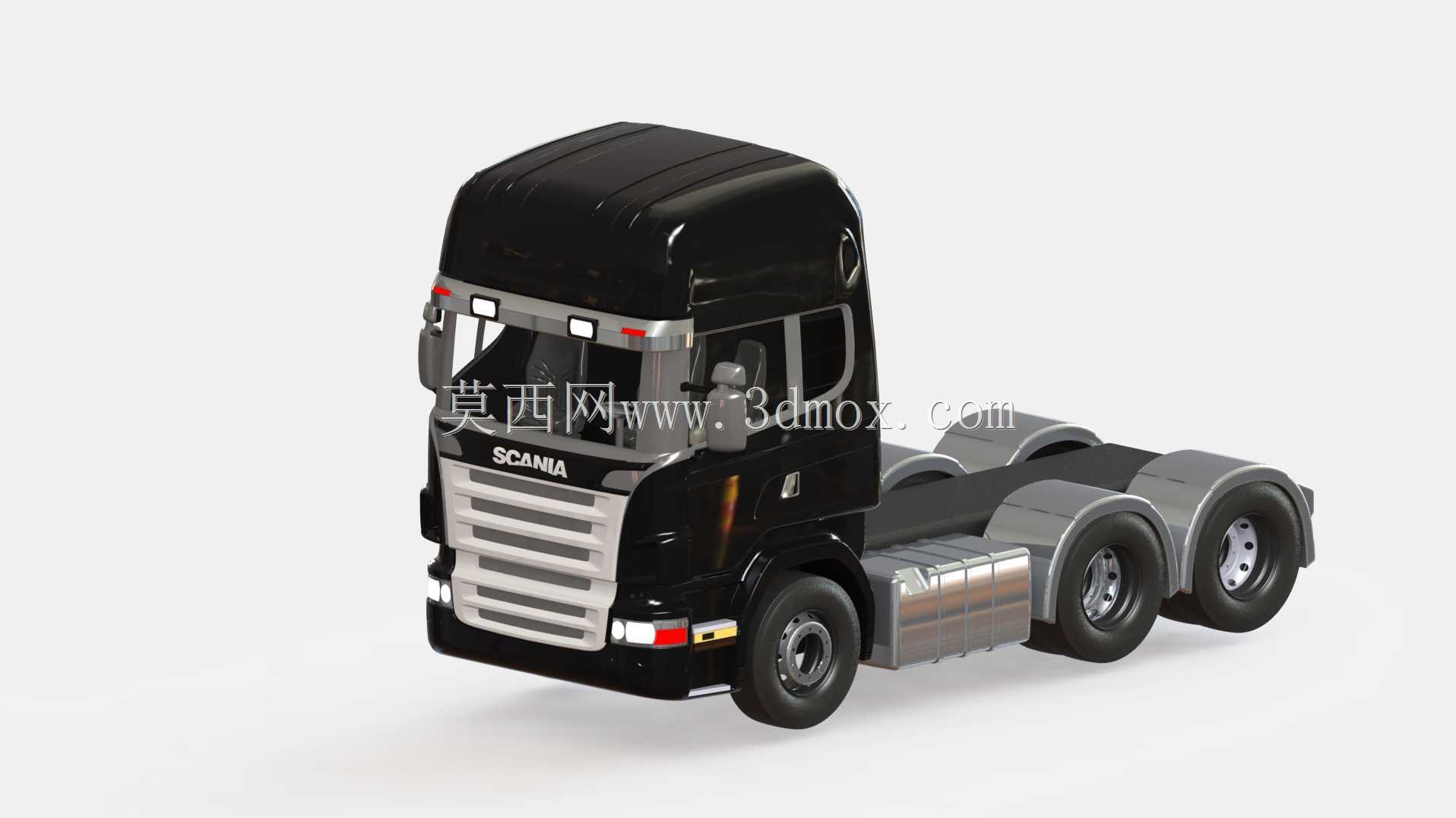

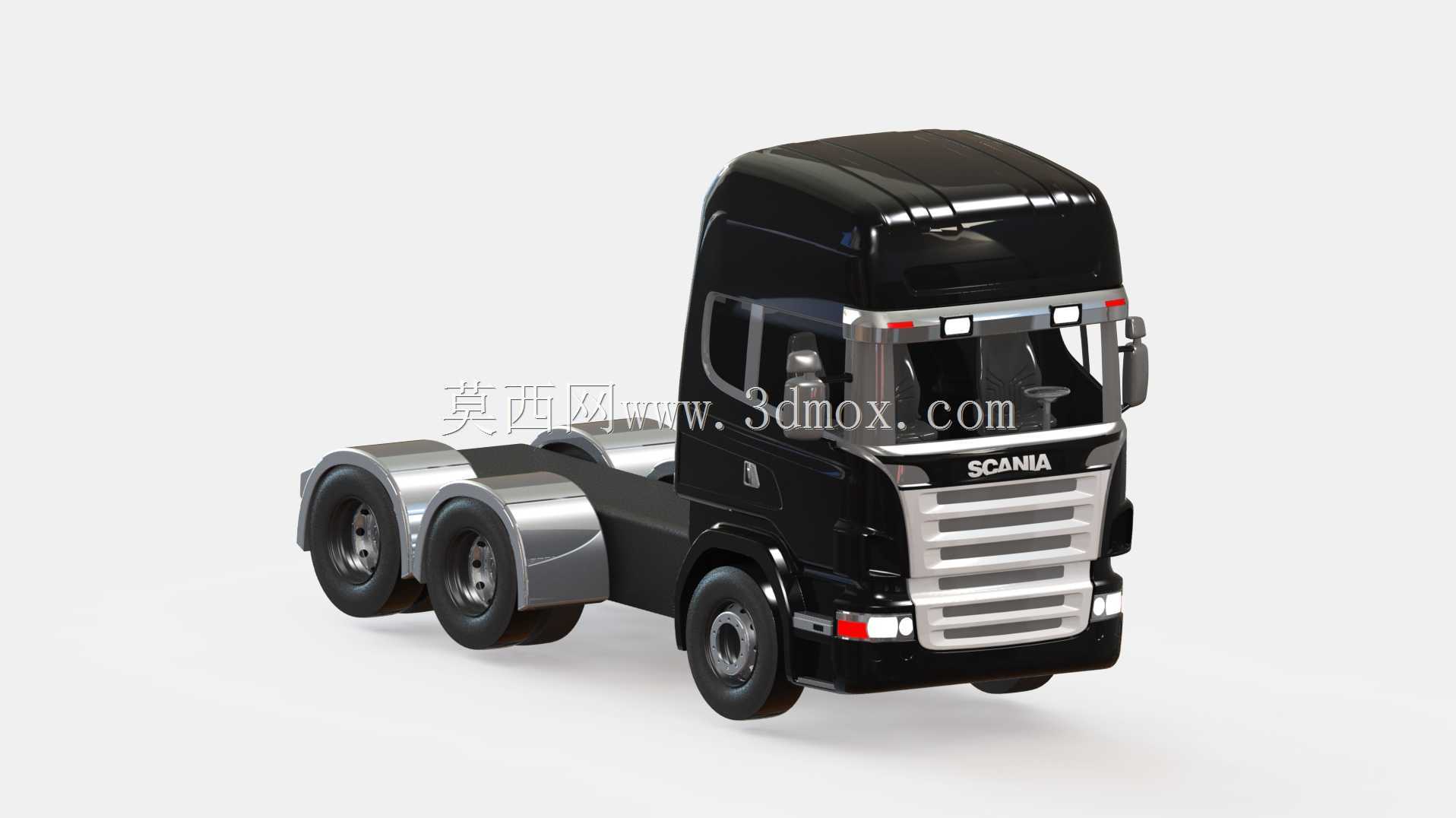

　　本次呈现的斯堪尼亚重型牵引车头三维结构，核心面向长途干线公路货运、港口集装箱转运、重型工程设备拖运等场景的结构设计参考需求，这类牵引车头作为公路货运装备的核心动力单元，需要承担几十吨级挂车组的牵引、制动控制以及长周期连续运行的结构可靠性要求，建模过程中完全参照实车的结构布局逻辑还原，没有做艺术化夸张处理。从实际用途出发，该类牵引车头主要匹配半挂挂车使用，通过驾驶室后部的牵引鞍座实现与挂车的机械连接、气路连接与电路连接，建模时特意还原了鞍座安装位的车架预留结构，包括车架纵梁上的安装孔位分布、鞍座底板的支撑加强结构，确保后续如果要做挂接匹配仿真时，安装边界条件可以直接复用。设计思路上优先还原了斯堪尼亚车型的经典驾驶室布局，

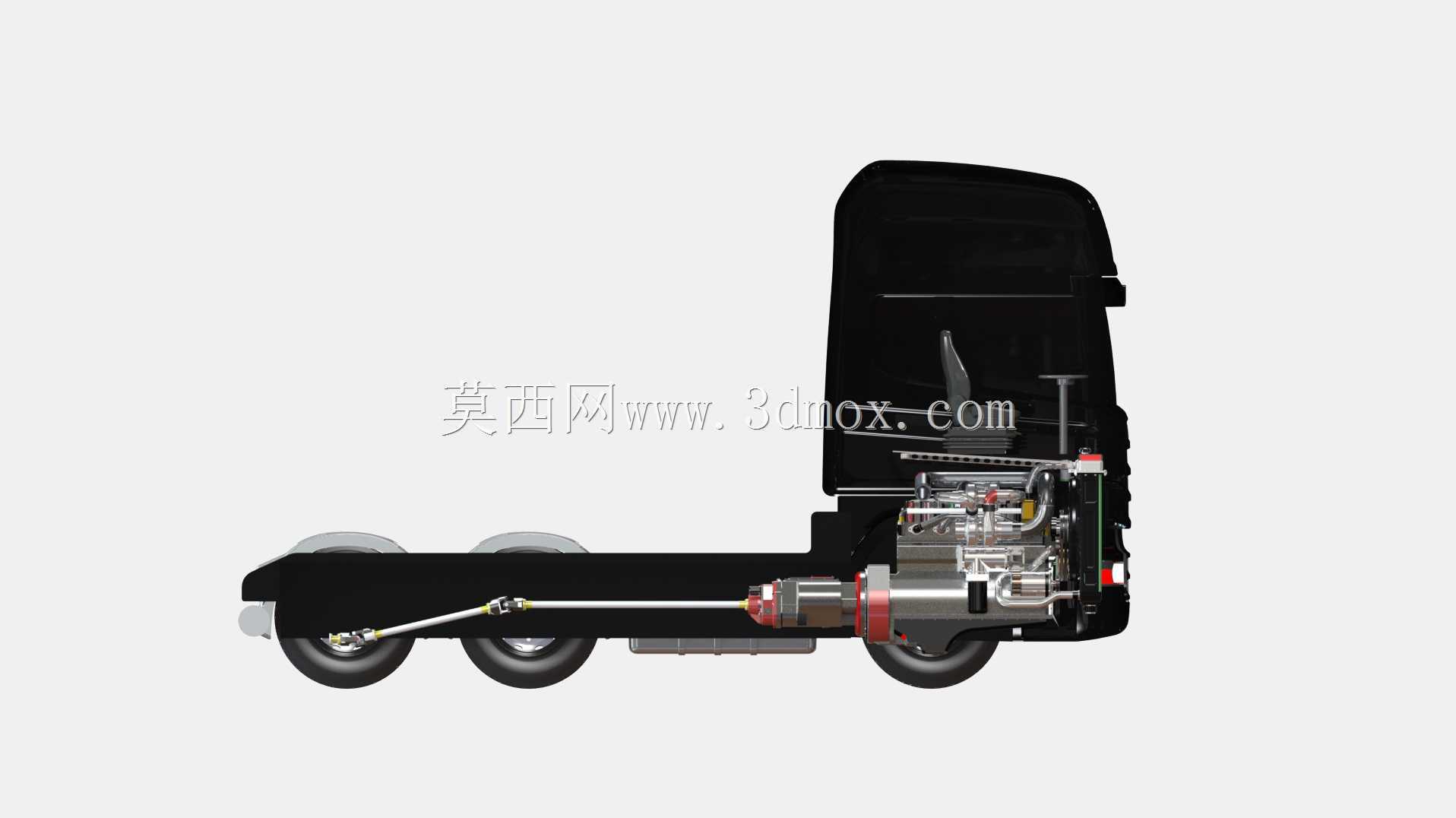

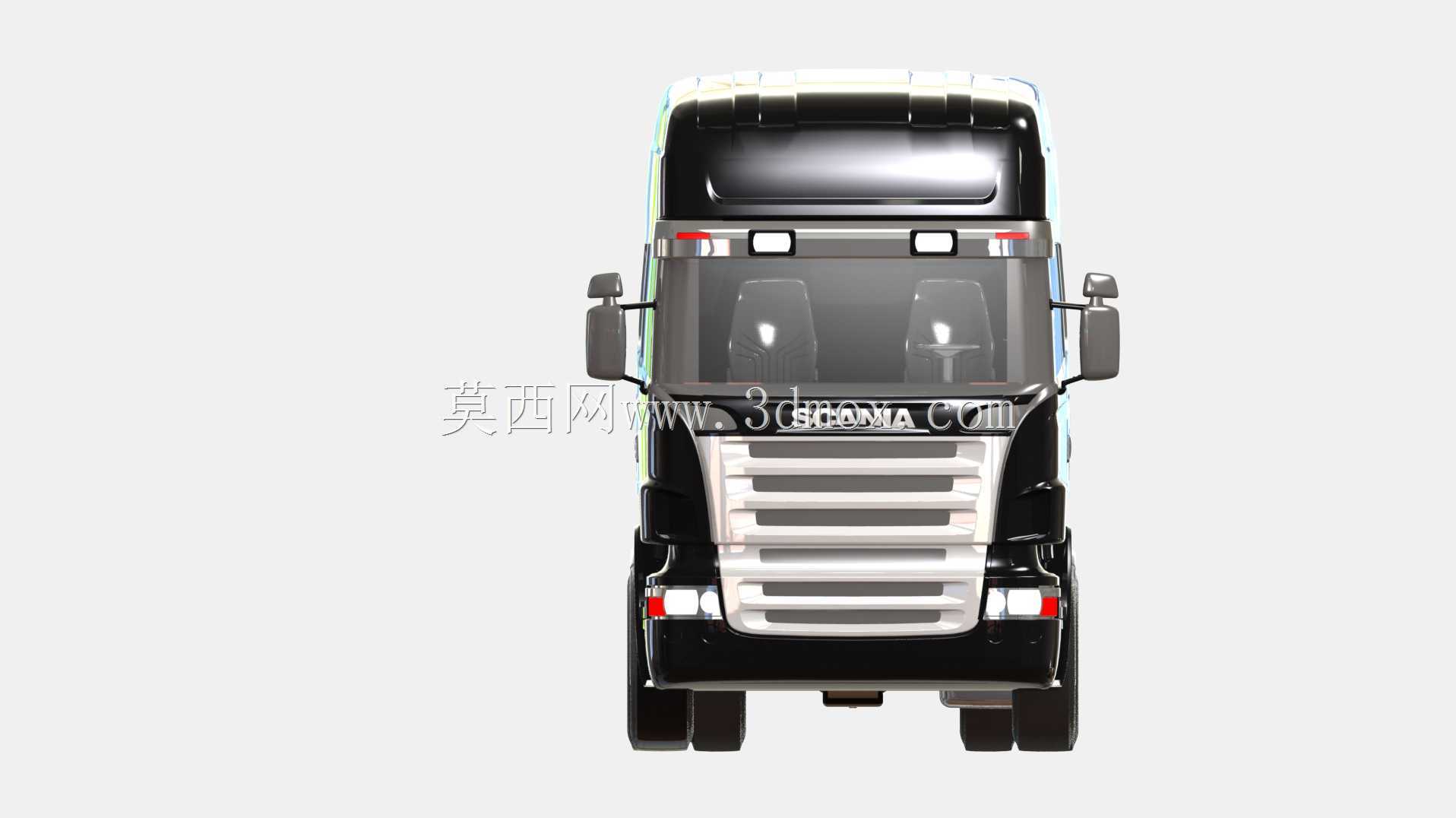

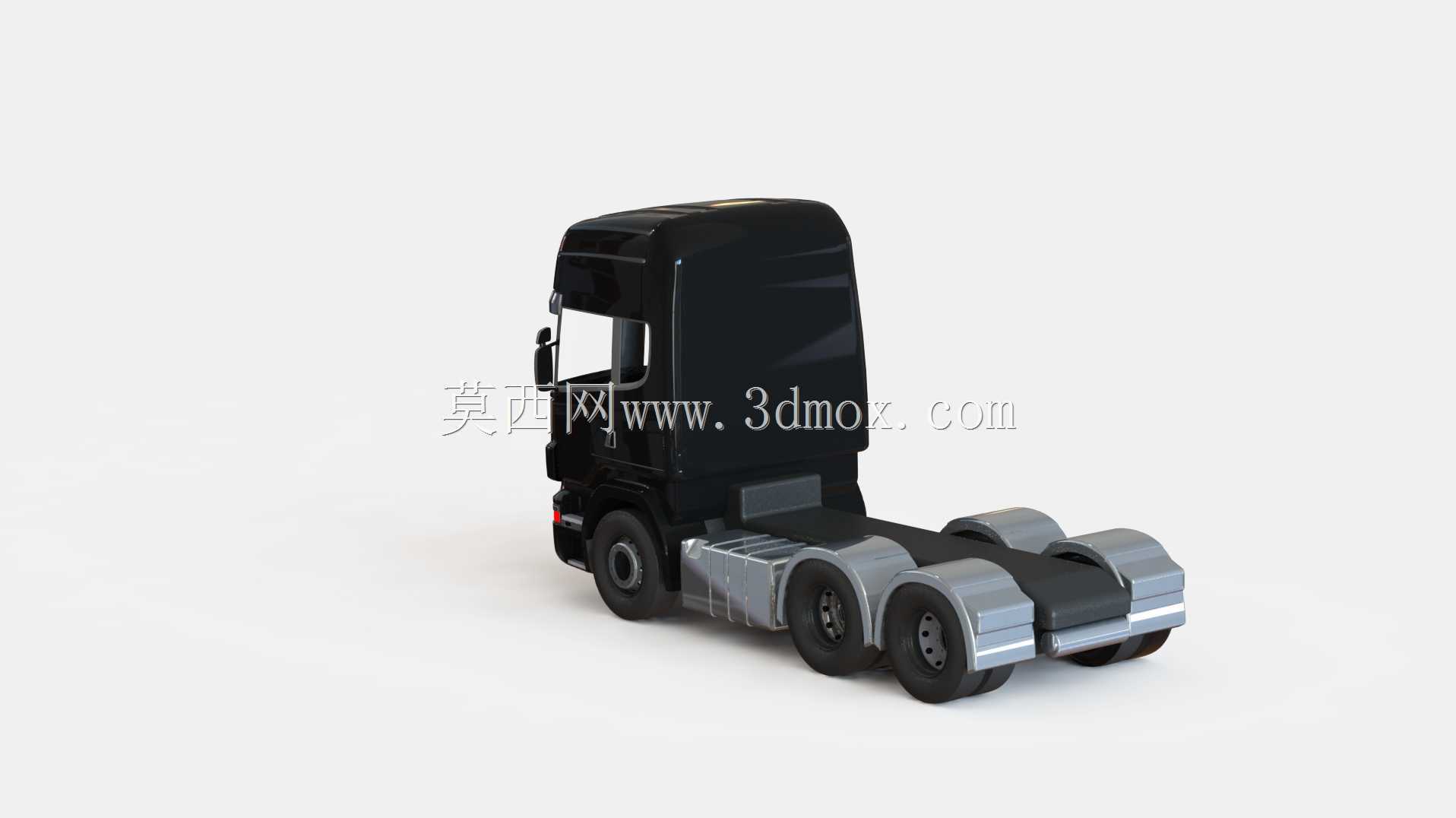

　　高顶驾驶室的顶部圆弧过渡结构是经过风阻优化的形态，建模时保留了驾驶室前脸的格栅分层结构，每一层格栅的倾斜角度、通风间隙都和实车一致，既还原了外观特征，也预留了后续做散热系统仿真的结构空间；驾驶室侧面的后视镜支架结构采用了分体式支撑设计，每一组镜片的安装角度、支架的悬臂长度都按照实车视野要求还原，避免出现结构干涉的问题。底盘部分的结构是建模的核心重点，三轴布局的车桥结构中，前桥为转向桥，后面两桥为驱动桥，钢板弹簧的安装位置、减震器的固定点、车架纵梁的截面高度都按照重型牵引车的承载要求做了等比例还原，轮胎的花纹结构、轮毂的螺栓分布也都做了细节刻画，方便后续做轮胎动力学仿真或者装配干涉检查时直接调用。外形尺寸方面，

　　该牵引车头的整车宽度严格按照商用车法规要求的2.5米外廓边界控制，驾驶室顶部到地面的高度还原了高顶车型的3.8米左右尺寸，轴距参数按照6x2牵引车型的常见布局设置，前桥到第一驱动桥的距离、两驱动桥之间的轮距差都符合实车的转弯半径要求，安装边界上，车架尾部的牵引销位置距离最后一桥的距离符合半挂列车的转向间隙要求，不会出现转弯时挂车与驾驶室后部干涉的问题。功能特性上，建模时还原了驾驶室前部的大灯安装位、保险杠上的踏步结构，方便人员攀爬擦拭挡风玻璃，驾驶室侧面的下护板结构既可以优化整车风阻，也能阻挡行驶中车轮带起的泥水飞溅到底盘管路，底盘上的气路制动管路、燃油箱的安装位置都做了布局还原，燃油箱采用了侧置大容积设计，匹配长途运输的续航需求，

　　电瓶、储气筒的安装位都布置在车架内侧的空余位置，充分利用底盘空间，不会影响后续上装或者附加设备的安装。从结构设计的实用性角度，该模型可以用于重卡改装的结构验证，比如在驾驶室顶部加装导流罩、在车架侧面加装附加油箱或者液压系统时，可以直接在模型上测量安装空间，核对干涉情况；也可以用于商用车结构教学，帮助新人理解重型牵引车的底盘布局逻辑、驾驶室与车架的连接方式、各系统部件的空间分配原则。建模过程中特意规避了非必要的内饰细节，把建模重心放在了外部结构与底盘承载结构上，确保模型的结构精度可以满足一般的结构校核、布局验证需求，所有部件的装配关系都按照实车的连接逻辑设置，比如车轮与车桥的同轴度、驾驶室翻转支点的位置、保险杠与车架的连接支架都做了还原，不会出现部件悬浮、装配关系错误的问题。针对不同的使用场景，该模型的结构预留了足够的修改空间，比如如果需要做专用车改装，可以直接在底盘车架上加装对应的上装固定支架，不需要重新调整底盘的基础结构；如果需要做渲染展示，模型的外观曲面都做了顺滑处理，前脸的斯堪尼亚标识、格栅的镀铬条结构都有独立的曲面划分，可以直接赋予对应的材质实现写实渲染效果。
