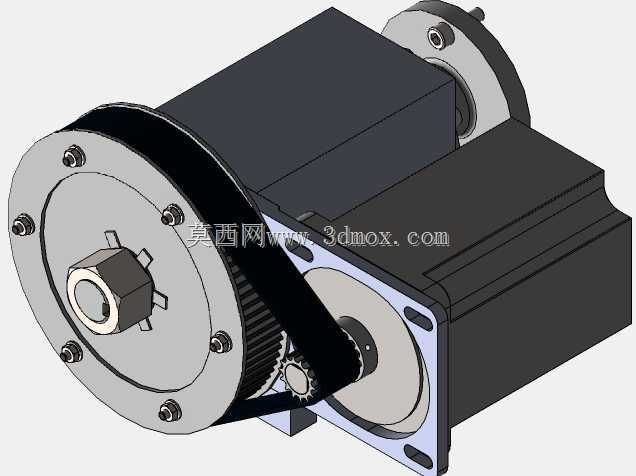

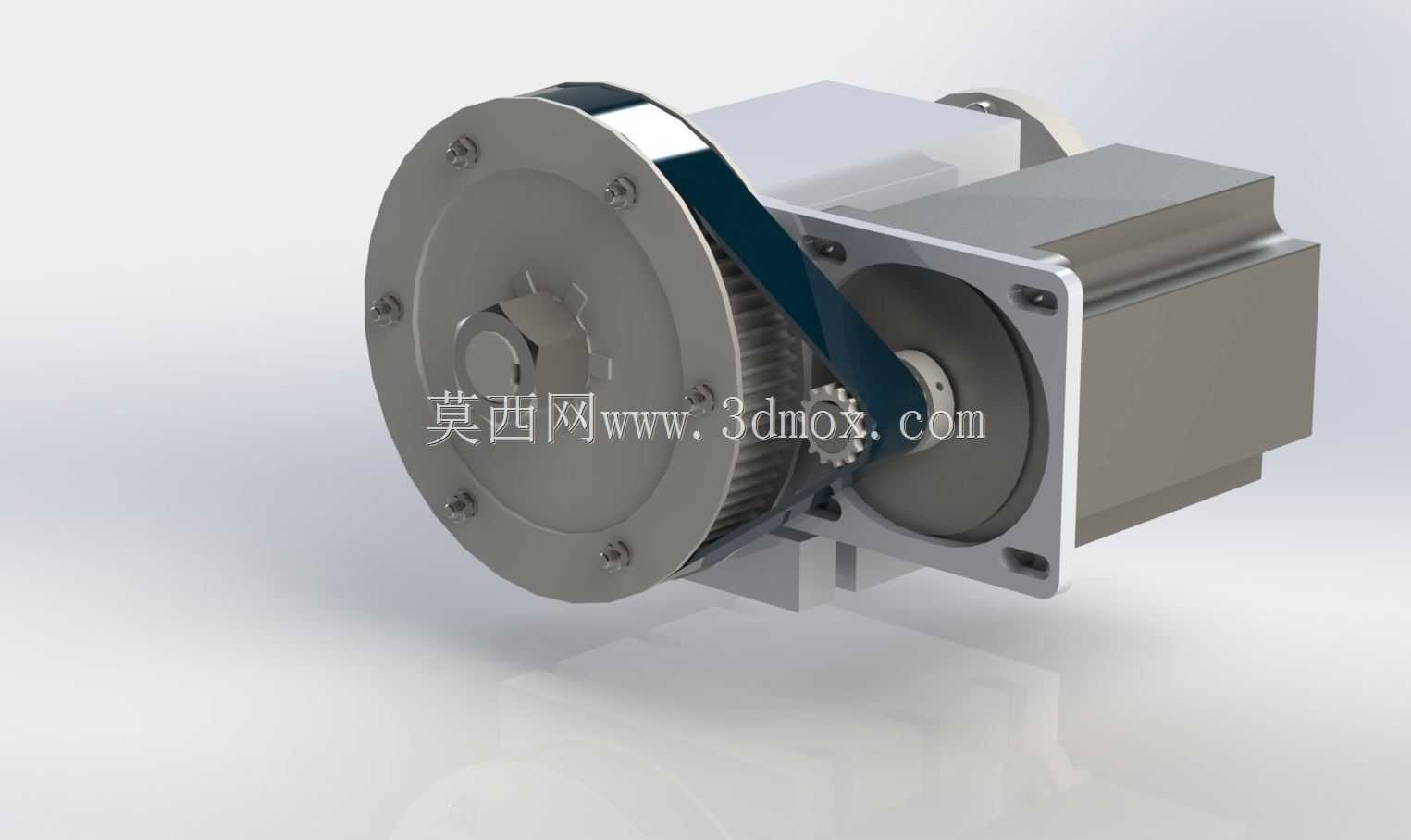

三轴切割机配套第四轴回转工作台结构

　　在常规三轴数控切割设备的加工场景里，很多用户都会碰到异形工件多面加工需要重复装夹的痛点，每次二次装夹带来的找正误差、装夹耗时，都会直接拉低批量加工的良品率与生产节拍，这套第四轴结构就是针对这类场景开发的配套功能部件，不需要对原有三轴设备的床身、主传动结构做大规模改造，就能直接拓展出绕单轴回转的第四轴加工能力，覆盖管材、异形型材、小型结构件的多面连续切割需求。从实际功能逻辑来看，这套结构核心承担两个作用：一是带动装夹在输出端法兰上的工件做精准的定角度分度，满足工件不同方位轮廓的切割对位要求；二是在切割过程中可以配合三轴的进给轨迹做连续回转进给，实现空间相贯线、复杂曲面轮廓的连续加工，不需要中途停机松夹调整工件角度。

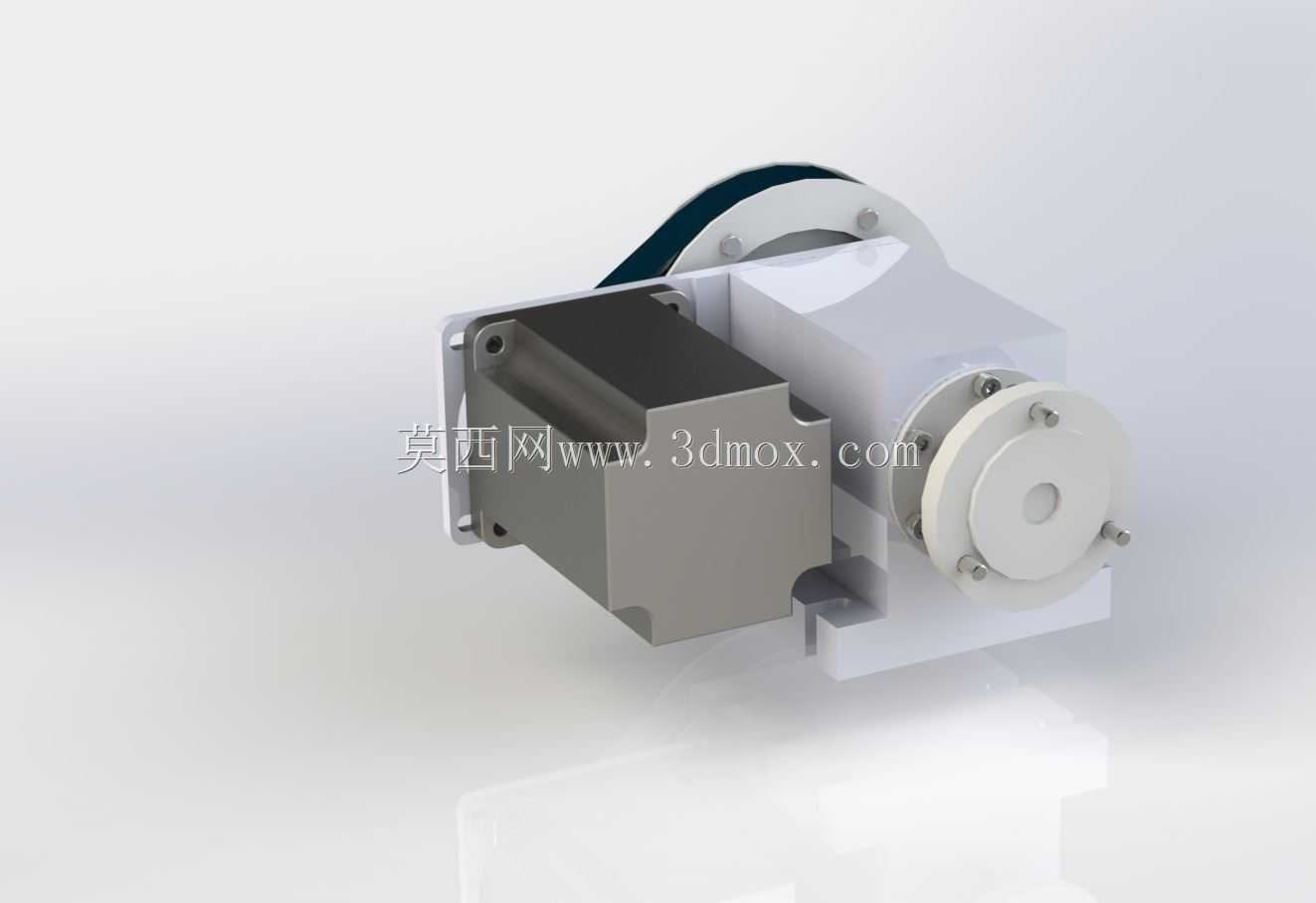

　　设计阶段优先考虑了现有三轴切割机用户的改造成本，整体结构做了极简化处理，没有采用复杂的力矩电机直驱方案，而是采用常规伺服驱动单元搭配减速增扭结构的布局，核心传动链的零件都选用通用标准件，后期维护更换不需要定制特殊配件，同时整体结构的刚性做了针对性强化，输出端法兰采用大直径止口定位，搭配周向均匀分布的锁紧螺栓，装夹工件时可以保证足够的连接刚性，避免切割过程中受切削反力出现回转窜动，影响加工精度。从安装边界来看，整套组件的底座采用平直安装面设计，安装孔位按照常规三轴切割机的工作台T型槽间距做了适配，用户不需要额外加工过渡连接板，直接通过T型螺栓就能把整套第四轴固定在原有切割机的工作台上，输入侧的驱动单元采用侧置布局，

　　不会和原有设备的X轴溜板、切割头支架形成运动干涉，整体横向、纵向的占用尺寸都控制在小型工作台的可容纳范围内，不会过多占用原有工作台的有效加工行程。输出端的法兰端面预留了通用的卡盘安装螺孔，用户可以根据自己的加工需求搭配三爪卡盘、专用夹具或者定制工装，不需要额外对输出轴做二次加工。结构细节上，回转支撑部位采用了密封式轴承布局，可以阻挡切割过程中产生的金属碎屑、切削粉尘进入传动腔，延长内部传动件的使用寿命，驱动侧的安装座和回转主体采用一体化铸造成型后做时效处理，减少长期使用过程中的结构变形，保证回转精度的长期稳定性。和市面上常见的同规格第四轴相比，这套结构没有冗余的功能设计，所有结构都围绕切割机的实际加工需求做了取舍：

　　比如不需要过高的连续回转转速，就把传动比设置在更适合低速大扭矩输出的区间，保证切割大截面工件时的输出扭矩足够，不会出现闷车、回转丢步的问题；不需要复杂的多通道油路气路布局，就省略了不必要的中空过孔结构，进一步强化主轴的刚性，降低整体制造成本，刚好匹配中小加工户升级三轴切割机的实际需求，不需要为用不到的功能付出额外成本。实际安装调试时，只需要把组件固定在工作台合适位置，将驱动单元的控制线接入原有设备的数控系统预留IO接口，完成回转轴的参数匹配就能投入使用，调试过程不需要对原有设备的电路、气路做大规模改动，普通的设备维护人员就能完成安装操作，不需要厂家上门做复杂的调试校准。日常使用过程中，只需要定期给轴承部位加注润滑脂，检查连接螺栓的锁紧状态，就能保证长期稳定运行，没有复杂的维护保养要求。
