单缸OHC双气门四冲程发动机结构展示

　　这款单缸OHC双气门四冲程动力单元，在小型通用动力、轻型代步机具、小型发电机组这类场景里的适配性极强，日常做小型动力配套选型的时候，这类结构的机型是很多场景下的首选方案。从实际使用的角度看，它的四个工作冲程循环逻辑清晰，进气、压缩、做功、排气四个环节的配气动作完全由顶置凸轮轴直接驱动，省去了传统下置凸轮轴需要的长推杆结构，一方面能减少配气机构的往复运动惯量，高转速工况下的配气相位精准度会高很多，另一方面也能压缩整个缸盖部分的结构高度，让整机的重心更紧凑，装在小型代步车辆或者便携发电机组上的时候，安装空间的适配性会更好。

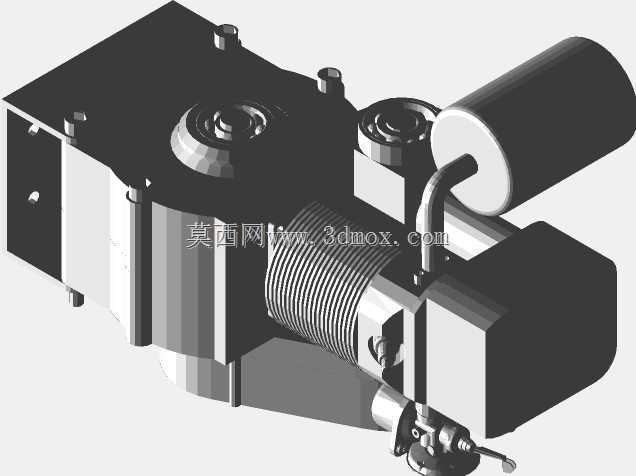

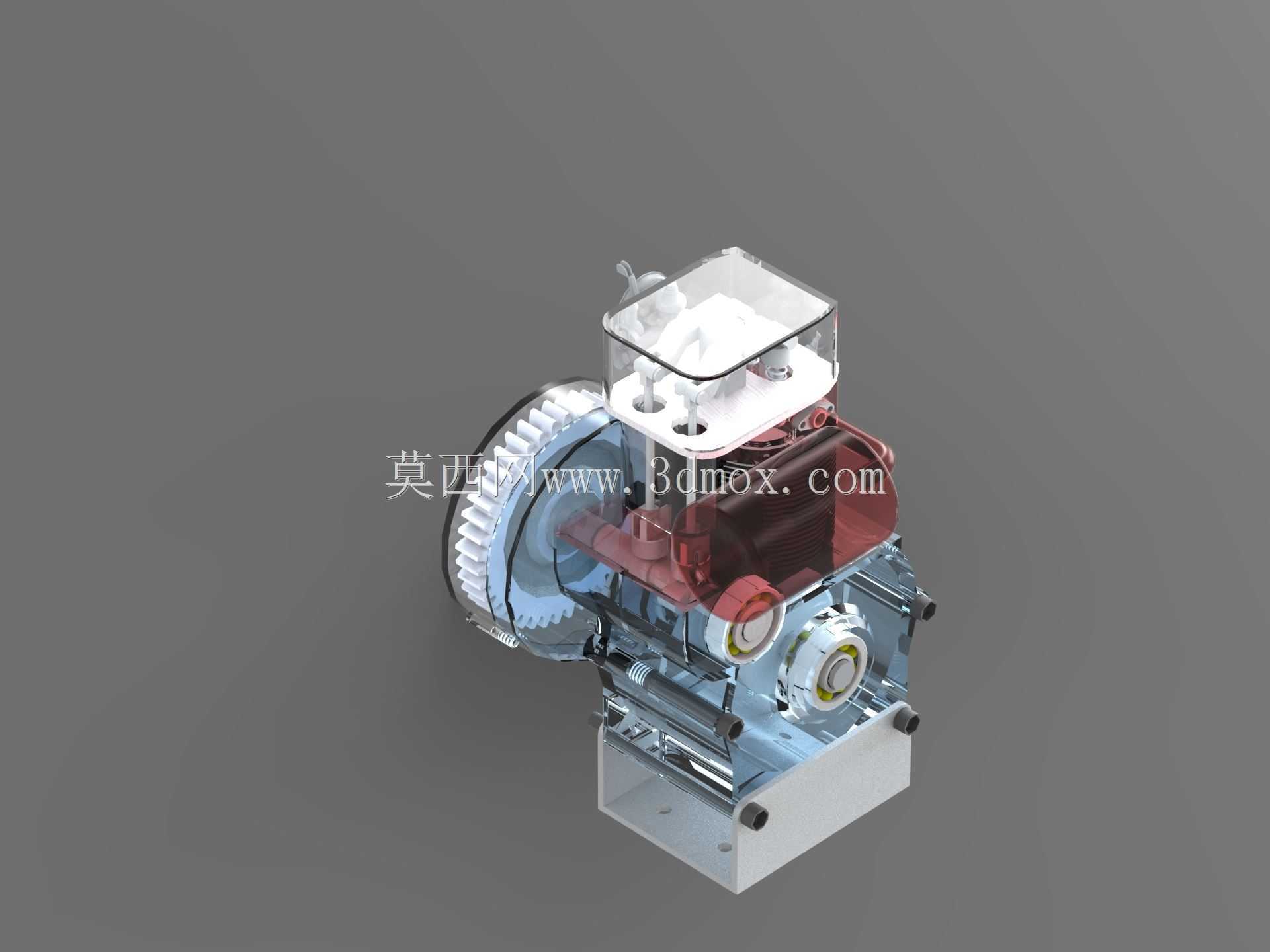

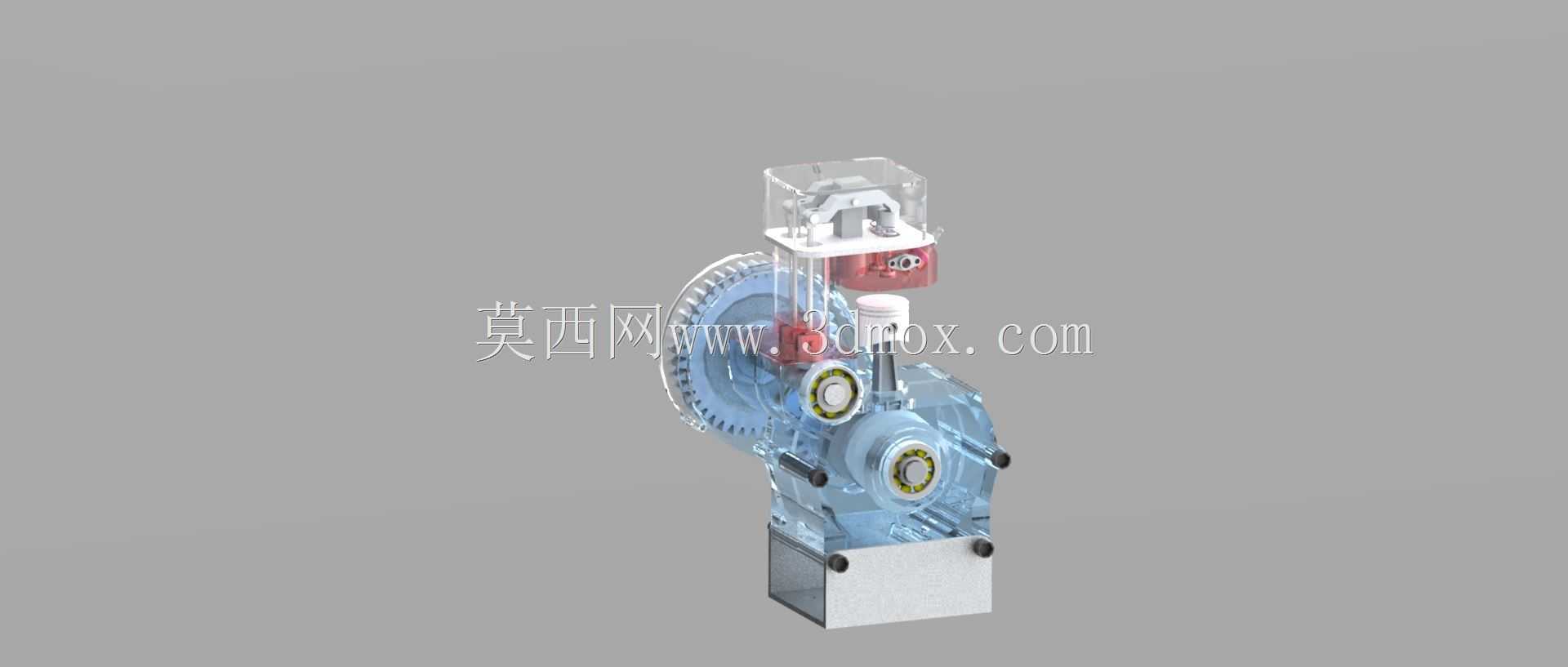

　　做结构设计的时候，这套模型把缸体部分做了半透明的可视化处理，能直接看到内部曲轴连杆机构的运动路径，曲轴的配重块是做了偏心优化的，单缸机本身的一阶往复惯性力没法完全自平衡，所以配重块的质心偏移量是严格按照活塞连杆组的往复质量计算匹配的，实际运行的时候能把整机的振动幅度控制在合理区间，不用额外加太厚重的减震衬套就能满足多数场景的安装要求。两个气门分别负责进气和排气，进气门的直径比排气门略大，这是因为进气冲程依靠缸内负压吸入混合气，更大的进气通径能降低进气阻力，提升充气效率，排气门则因为要长期接触高温排气，材质上一般会选用耐热合金钢，模型里也还原了气门弹簧的固定结构，弹簧的预紧力参数是按照凸轮轴型线的升程曲线匹配的，既不会因为预紧力太大导致凸轮磨损过快，也不会因为预紧力不足出现高转速下气门浮动的问题。

　　从安装边界来看，整机的底部是平整的安装基座，四个固定螺栓孔的位置是按照通用小型单缸机的安装孔距做的适配，不管是装在小型耕耘机、便携发电焊机还是轻型越野摩托的车架上，都不用额外做复杂的转接支架。缸头部分的凸轮轴端预留了正时链轮的安装位，和曲轴端的链轮通过正时链条连接，张紧器的安装位也做了预留，实际装配的时候只要对准两个链轮上的正时标记，就能保证配气相位的准确，不会出现气门碰活塞的装配故障。化油器或者电喷节气门体的安装面在缸头的进气侧，法兰面的尺寸是通用的小口径规格，排气侧的法兰也和市面上常见的小型单缸机排气管接口匹配，后期做外围配件适配的时候不用重新开模做接口。

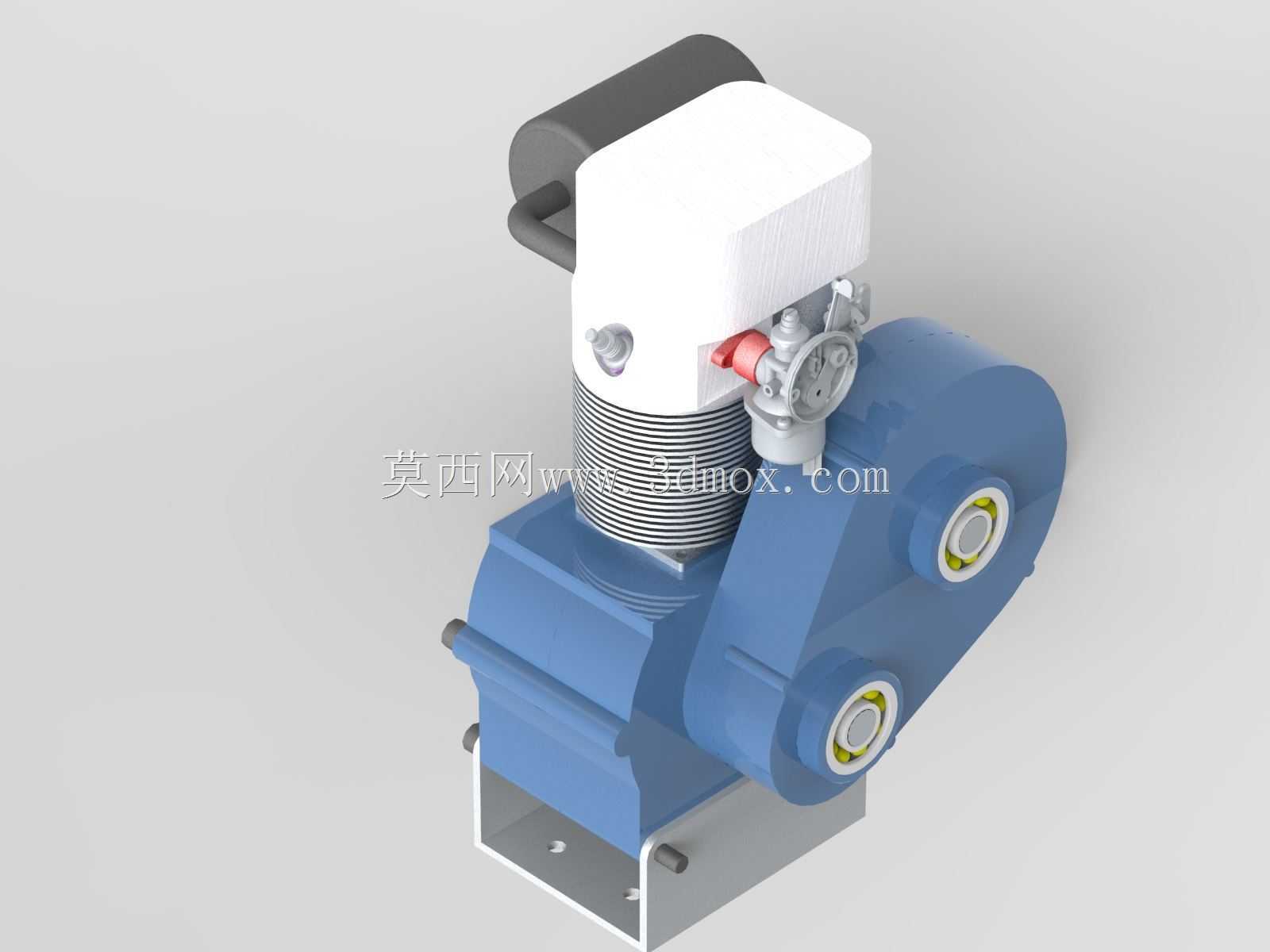

　　实际做三维建模的时候，这套结构的运动干涉检查是重点，尤其是活塞运行到上止点的时候，气门的最大升程位置和活塞顶面的避让坑必须留够安全间隙，模型里已经把这个间隙值控制在了合理范围，就算正时链条出现一定的磨损拉长，也不会轻易出现气门撞击活塞的恶性故障。曲轴的输出端在箱体的侧方，输出轴的轴径和键槽尺寸也是按照通用规格设计的，可以直接连接皮带轮、离合器或者变速箱输入轴，不用额外做轴径转接。箱体的分箱面是在曲轴中心的水平位置，上下箱体用螺栓紧固，结合面的密封槽结构也做了还原，装配的时候打密封胶或者装密封垫都能保证机油密封，不会出现漏油的问题。缸体外侧的散热鳍片是顺着气流方向布置的，不管是自然风冷还是加导风罩强制风冷，都能让气流顺着鳍片间隙流过，带走缸体和缸头的热量，保证长时间运行的时候机油温度不会超过合理区间，减少机油高温碳化的概率，延长整机的保养周期。

　　很多刚接触内燃机结构设计的工程师，在做单缸小排量机型的时候容易忽略配气机构的润滑路径，这套模型里也预留了缸头到曲轴箱的机油回油通道，凸轮轴和气门摇臂位置润滑后的机油可以顺着回油道流回曲轴箱，不会在缸头位置积留导致机油窜入燃烧室。同时曲轴箱的通气孔位置也做了合理布置，能把曲轴箱里的窜气导出，避免箱内压力太高导致油封漏油。整个动力单元的外围没有多余的突出结构，所有的螺栓头都做了沉台或者避让处理，安装的时候不会和周边的车架、护板之类的部件产生干涉，整机的重量控制也比较合理，单人就能完成搬运和安装作业，很适合小型便携类动力设备的配套需求。
