叉车配套自卸料翻斗车料仓结构设计

　　车间日常生产中，金属切屑、边角废料、散装颗粒物料的短途转运一直是影响现场流转效率的细节环节，这类物料如果采用普通料箱盛放，卸料时需要人工翻转或者借助起重设备倾倒，不仅耗时耗力，还存在物料撒漏、人员磕碰的安全隐患，叉车配套的翻斗式料仓正是针对这类场景开发的专用属具，不需要对叉车做额外改装，直接通过叉齿插接即可完成挂载，适配绝大多数常规平衡重式叉车的叉齿间距与承载参数。

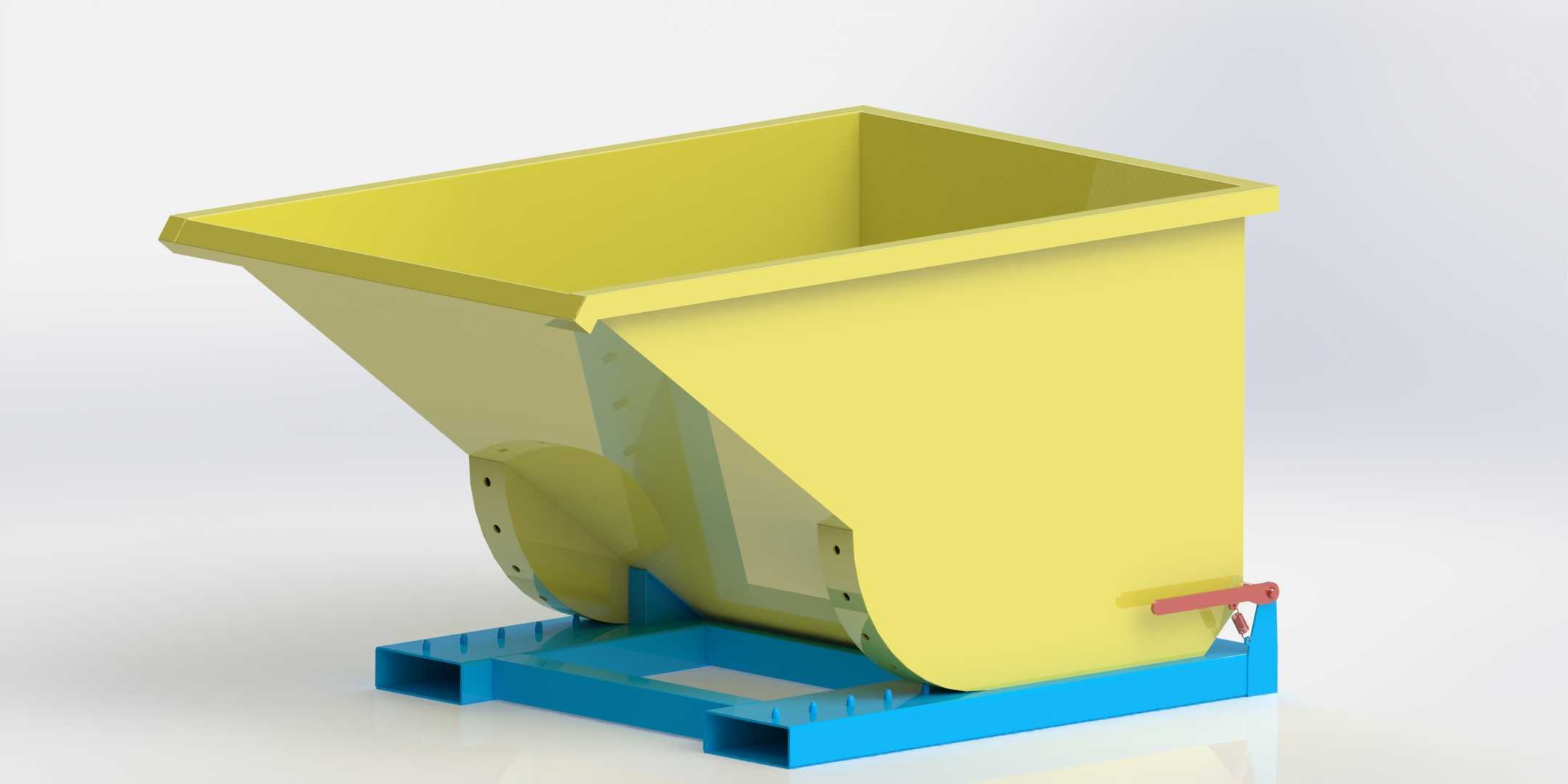

　　从结构设计逻辑来看，这款料仓整体采用上宽下窄的斗型结构，上部敞口做了外翻的折边加强，一方面可以提升敞口边缘的抗碰撞能力，避免叉车对接投料时被料斗、铲具撞变形，另一方面外翻的边条也能在物料倾倒时起到导流作用，减少物料挂壁残留。料仓下部的弧形卸料翻转面是整个结构的核心设计点，圆弧曲率经过反复校核，配合底座上的铰接支点，当叉车操作属具前倾到指定角度时，料仓会顺着圆弧面自动完成翻转卸料，不需要额外的液压驱动或者人工解锁操作，卸料完成后料仓会依靠自身重心自动回位到竖直盛放状态，整个卸料过程驾驶员在叉车驾驶室内即可完成，全程不需要人员近距离接触料仓。

　　底座部分采用框架式钢结构设计，预留的叉齿孔位做了加厚的耐磨衬板处理，因为日常使用中叉齿反复插拔会对孔位边缘造成磨损，加厚衬板可以大幅提升底座的使用寿命，同时底座框架的下部做了平整的支撑面，当料仓放置在地面时可以保持稳定直立，不会因为地面轻微不平出现倾翻。料仓侧面设置的手动锁止杆是安全冗余设计，当料仓处于盛放状态转运物料时，锁止杆会卡在底座的限位卡槽内，避免叉车行驶过程中因为颠簸、急刹导致料仓意外前倾撒料，需要卸料时只需要通过拉线在驾驶位拉动锁止杆即可解锁，操作逻辑简单，一线作业人员不需要复杂培训即可上手。

　　尺寸边界方面，这款料仓的外部轮廓尺寸为1880mm×1200mm×920mm，这个尺寸是结合车间通道宽度、叉车的最小转弯半径以及常规单批次物料转运重量综合确定的，1200mm的宽度刚好适配大多数车间1.5米宽的人行及物流通道，不会在转弯时刮蹭通道两侧的设备或者货架，920mm的总高度在料仓满载时，整体重心高度控制在叉车的安全承载范围内，即使在坡度不大于5度的车间坡道上行驶也不会出现侧翻风险。料仓的有效容积经过核算，刚好匹配单台常规加工班组一个班次产生的金属切屑量，不需要中途多次转运，也不会因为容积过大导致单斗重量超出叉车的额定承载上限。

　　在细节处理上，料仓的内壁所有焊接位置都做了打磨顺滑处理，没有突出的焊瘤或者棱角，避免粉状、颗粒状物料在边角处堆积残留，尤其是靠近翻转铰接点的位置，特意做了斜面过渡，不会形成物料积存的死角，日常清理只需要用压缩空气吹扫即可完成。料仓的主体板材厚度根据不同位置的受力情况做了差异化设计，受物料冲击最大的下部弧形面采用更厚的耐磨钢板，上部敞口区域因为受力较小，在保证结构强度的前提下适当调整板材厚度，控制整体自重，避免无效重量占用叉车的承载额度。

　　实际应用中，这类翻斗料仓除了用于机加工车间的废料转运，还可以用于铸造车间的型砂周转、仓储环节的散装零件转运、厂区环卫的垃圾收集等多个场景，因为不需要额外的动力源，整体结构没有易损的电子或者液压元件，日常维护只需要定期检查铰接点的磨损情况、给锁止机构加注润滑脂即可，维护成本极低，相比带液压驱动的自卸料斗，故障率可以降低七成以上，非常适合生产现场高频率、长时间的使用需求。在建模过程中，所有的板材拼接位置都预留了合理的焊接收缩余量，铰接点的配合间隙按照工程机械的常规配合公差设置，既保证翻转动作的顺畅，又不会因为间隙过大出现晃动异响，底座的叉齿孔位尺寸按照国标叉齿的通用尺寸设计，不需要针对特定品牌的叉车做定制调整，通用性更强。
