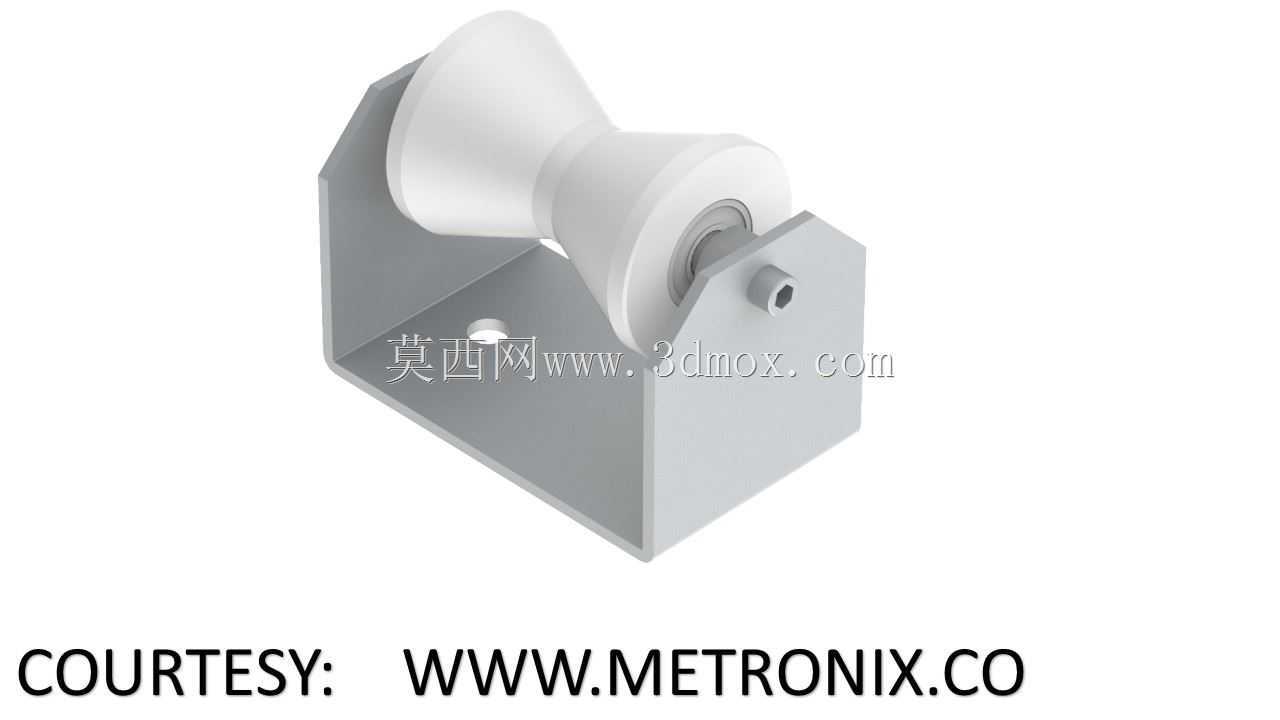

输送线用耐磨尼龙滚筒结构设计

　　在各类连续输送设备的辊道排布中，尼龙材质的滚筒一直是轻载输送场景下的核心承载部件，相比传统钢制滚筒，它的自重更轻，运行噪音更低，同时具备优异的自润滑特性，不需要频繁加注润滑脂就能维持顺畅转动，在电子组装线、食品包装输送线、电商仓储分拣线这类对运行噪音、洁净度有要求的场景里应用十分广泛。这类滚筒的设计首先要匹配安装工位的边界尺寸，筒身的外径需要和输送面的高度差匹配，保证放置在输送面上的工件不会出现卡滞、跳动的问题，两端的轴头尺寸要和机架上的安装孔位公差配合，通常采用间隙配合的公差带，既方便现场安装更换，也不会因为间隙过大导致滚筒转动时出现径向窜动。从结构设计的思路来看，尼龙筒身的壁厚需要根据额定承载重量核算，

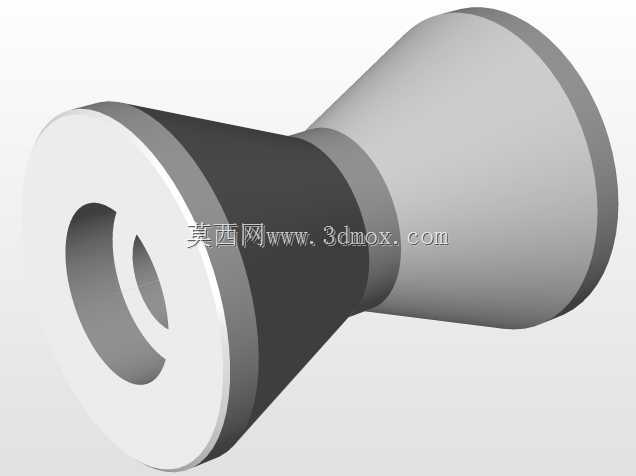

　　过薄的筒身在长期承受集中载荷时容易出现蠕变变形，导致筒身圆度超差，转动时出现跳动，过厚则会不必要地增加材料成本与整体自重，通常会根据单辊额定承载的1.5倍安全系数来核算壁厚，保证长期满负载运行下不会出现永久变形。筒身的表面做了光滑圆弧过渡处理，没有尖锐的棱角，一方面避免输送过程中刮伤工件表面，尤其是包装纸箱、塑胶外壳这类容易被划伤的输送物件，另一方面也能减少输送过程中与工件的摩擦阻力，让工件输送更顺畅。两端的轴颈位置做了同轴度公差约束，保证滚筒转动时的径向跳动量控制在合理范围内，避免因为同轴度超差导致输送面高低不平，工件在输送过程中出现偏移、跑偏的问题。实际应用中，这类尼龙滚筒通常成排排布在输送机架上，

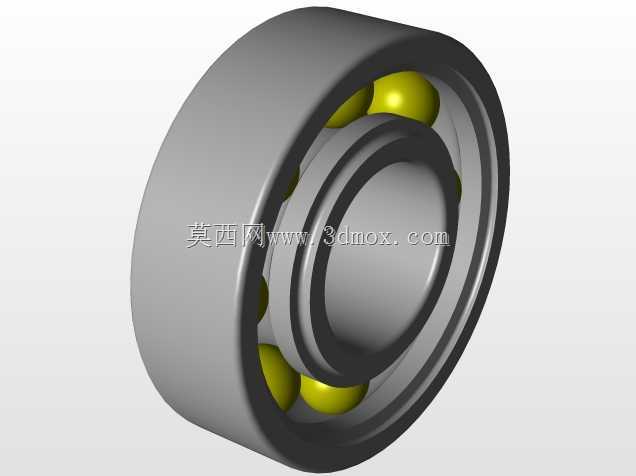

　　相邻滚筒的间距需要根据输送工件的最小底面尺寸确定，保证工件在输送过程中始终有至少三根滚筒同时承载，避免工件卡在两根滚筒之间。相比钢制滚筒，尼龙材质的耐腐蚀性更好，在一些有轻度腐蚀的生产场景，比如日化产品输送、潮湿环境下的仓储输送，不会出现生锈掉渣的问题，能更好地维持输送面的洁净度，同时它的减震性能优异，输送易碎类工件时，能缓冲工件放置时的冲击力，减少工件磕碰损伤的概率。设计过程中还需要考虑滚筒的转动阻力，筒身内部与轴的配合位置通常会预留润滑脂存储腔，初期装填的润滑脂可以满足长期运行的润滑需求，不需要频繁维护，部分免维护版本的滚筒会直接采用镶嵌自润滑轴承的结构，完全不需要额外加注润滑，适合在不方便维护的高位输送线、

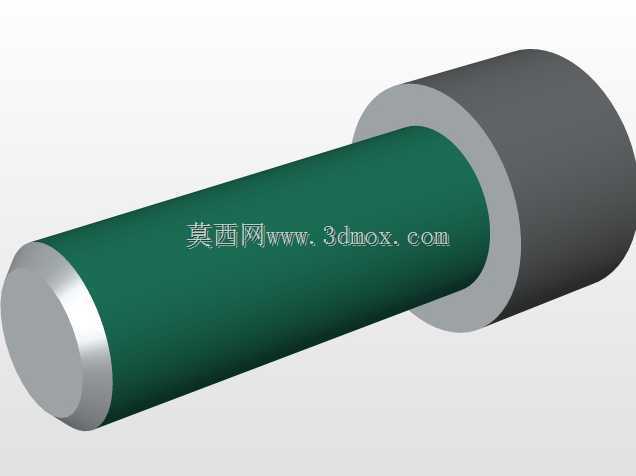

　　封闭设备内部的输送工位使用。安装边界上，滚筒两端的轴头伸出长度需要匹配机架的安装板厚度，同时预留锁紧结构的安装空间，通常会在轴头端加工卡簧槽或者扁位，方便安装轴向定位件，防止滚筒在运行过程中出现轴向窜动，从机架安装孔中脱出。筒身的圆柱度公差需要严格控制，保证整个筒身的外径偏差在允许范围内，避免出现一端直径大一端直径小的问题，导致工件输送时往一侧偏移。在物流分拣线的弯道段，还会根据弯道的曲率半径调整不同位置滚筒的长度与安装角度，不过这类直型尼龙滚筒更多应用在直线输送段，作为基础承载单元承担工件的平移输送任务。从材料特性来看，选用的尼龙材料具备良好的耐磨性，长期与工件、输送皮带接触摩擦也不会出现过度磨损，使用寿命远高于普通塑料材质的滚筒，同时它的加工性能优异，筒身可以直接通过车削加工达到需要的尺寸精度，不需要复杂的表面处理工序，加工成本相比表面镀锌的钢制滚筒更低，后期更换维护的成本也更可控。在实际选型过程中，工程师需要根据输送线的运行速度、单工位承载重量、输送工件的材质特性来确定滚筒的具体尺寸参数，运行速度较高的输送线需要适当提高滚筒的动平衡精度，减少高速转动时的振动，承载较重的工位则需要适当加大筒身壁厚与轴颈直径，提升整体结构强度，避免长期负载下出现结构失效。
