家具移动用带支架定向脚轮结构设计

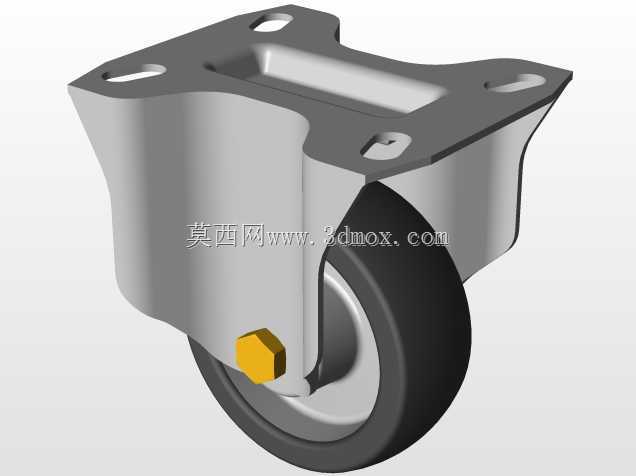

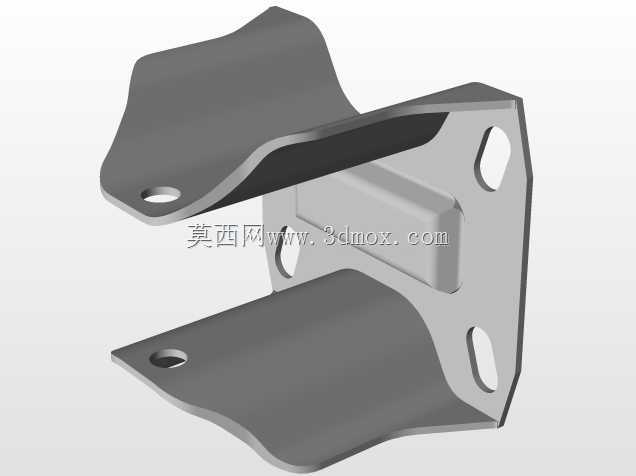

　　这款定向脚轮主要面向橱柜、轻型置物架、小型商用柜体等场景的移动支撑需求，日常使用中既需要承载柜体及内部存放物品的静态重量，也要应对短距离推移时的动态载荷，同时还要兼顾安装后不额外占用柜体底部过多空间、推移过程无卡滞异响的实际使用要求。从结构设计来看，整体采用支架与滚轮分体装配的形式，上部冲压成型的安装支架直接承担载荷传递作用，支架上预留的三个腰型安装孔，是为了适配不同柜体底部的安装孔位偏差，现场安装时不需要对柜体底板做额外扩孔调整，只要对准孔位拧紧紧固件即可完成固定，腰型孔的长度方向预留了3mm左右的调节余量，能覆盖多数民用家具、轻型商用柜体的预制安装孔位公差范围。支架的弯折结构做了加强筋冲压处理，

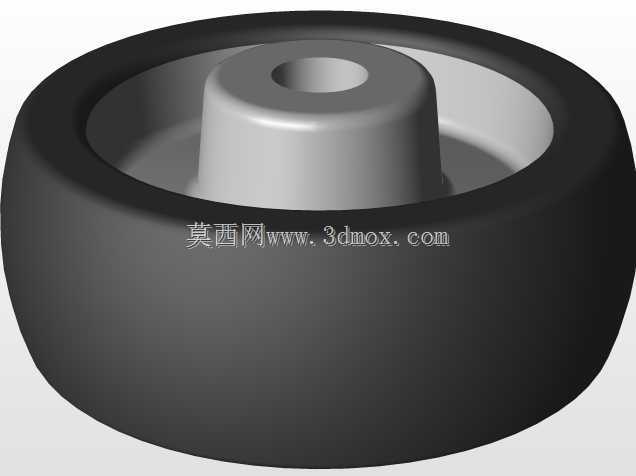

　　在不增加板材厚度的前提下提升了支架的抗形变能力，当单侧轮体承受偏载时，支架不会因为侧向力出现永久变形，避免轮体卡滞无法转动的问题。滚轮部分采用外圈软质耐磨材料、内圈硬质支撑的复合结构，外圈材料的邵氏硬度控制在合理区间，推移时不会划伤木质地板、瓷砖等常见家装地面，同时能降低滚动过程中的震动传导，减少推移时的噪音；内圈的硬质支撑结构与轮轴配合，保证轮体转动时的同轴度，长期使用不会出现轮体偏磨、转动卡顿的问题。轮轴端部采用锁紧螺母加防松结构的设计，不需要额外加装防松垫片，装配时直接拧紧到规定扭矩即可，日常使用过程中不会因为频繁推移出现螺母松动、轮体脱落的风险。从安装边界来看，支架顶部的安装面到滚轮最底部的总高度控制在较低范围，

　　安装后不会过度抬高柜体底部高度，避免出现柜体整体重心过高、放置不稳的问题；支架的整体外轮廓宽度适配常规18mm厚度柜体侧板的安装空间，不会突出到柜体外侧影响外观，也不会和柜体底部的加强横梁、抽屉导轨等其他部件产生干涉。在实际选型使用时，这款定向脚轮通常搭配同规格的万向脚轮组合使用，一般在柜体移动方向的后侧安装两个定向轮，前侧安装两个带刹车功能的万向轮，既可以保证推移时的方向稳定性，不会出现推移过程中走偏的问题，也能在柜体移动到指定位置后通过刹车结构锁定轮体，避免柜体受外力出现意外滑动。设计过程中针对轮体的转动阻力做了优化，轮轴与内圈之间的配合间隙控制在合理范围，既不会因为间隙过大出现轮体晃动，也不会因为间隙过小导致转动阻力过大，

　　空载状态下用很小的推力就能推动柜体移动，即使柜体满载存放物品，推移过程也不会出现费力、卡滞的情况。支架表面做了防锈处理，在厨房、卫生间等相对潮湿的使用场景下，也不会轻易出现锈蚀、镀层脱落的问题，能满足长期使用的耐久性要求。滚轮的滚动面采用圆弧过渡设计，和地面接触时的接触面积控制在合理范围，既不会因为接触面积过小导致地面压强过大留下压痕，也不会因为接触面积过大增加滚动阻力，在地毯、地砖、木地板等不同地面材质上都能顺畅滚动。
