一英寸PEX连接黄铜球阀结构设计

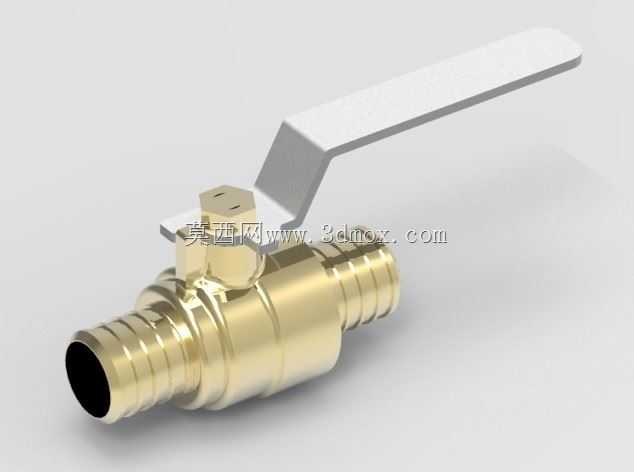

　　这款一英寸PEX接口球阀，主要面向民用给排水、家装冷热水管路、小型暖通循环系统的通断控制场景，在户内供水支管、地暖分集水器支路、净水设备进出水端这类需要频繁手动通断管路的点位应用十分普遍。从实际使用需求出发，该阀采用全黄铜锻压本体，材质本身兼顾抗锈蚀性与结构强度，适配常规住宅供水的压力与温度工况，长期接触生活用水也不会出现过快腐蚀的问题。设计上采用直通式流道结构，球体开孔与管路通径保持一致，全开状态下流阻极小，不会对管路输水效率造成明显损耗，也不容易在阀腔内部滞留杂质，降低长期使用后的卡滞风险。两端的PEX插接结构做了多道环形倒刺设计，安装时配合专用卡箍紧固，能牢牢咬合PEX管材外壁，避免通水后出现管路拔脱、渗漏的问题，

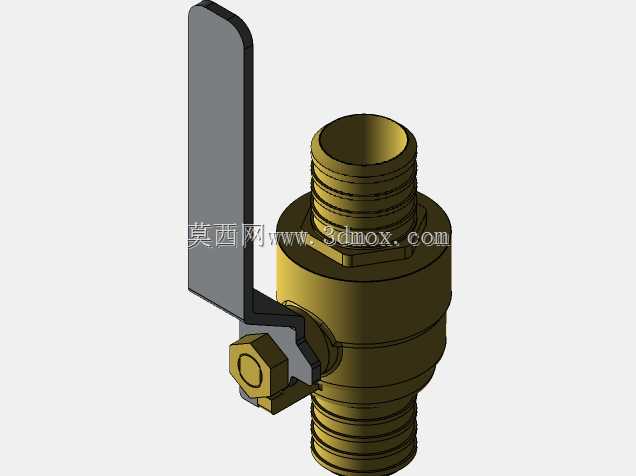

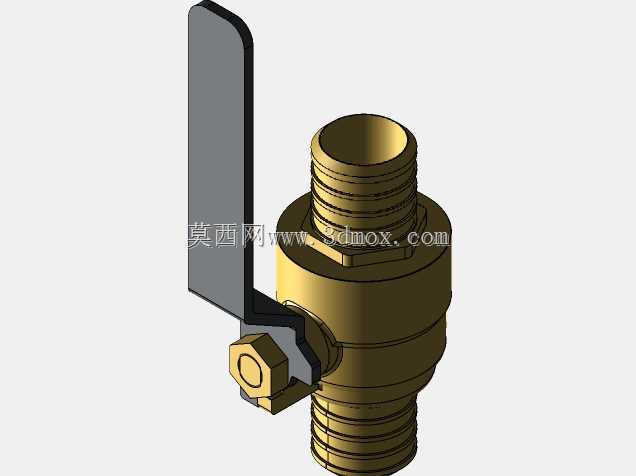

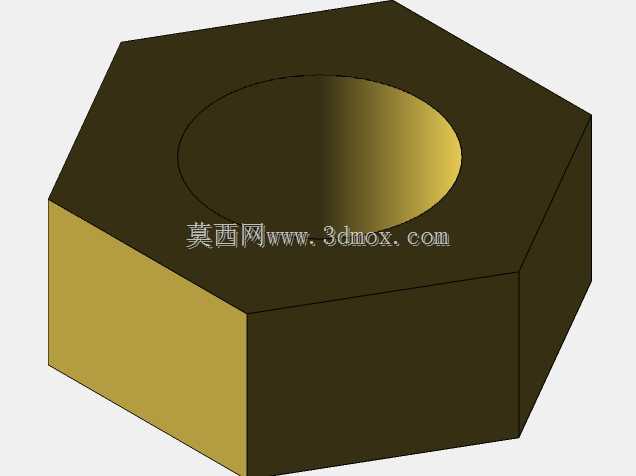

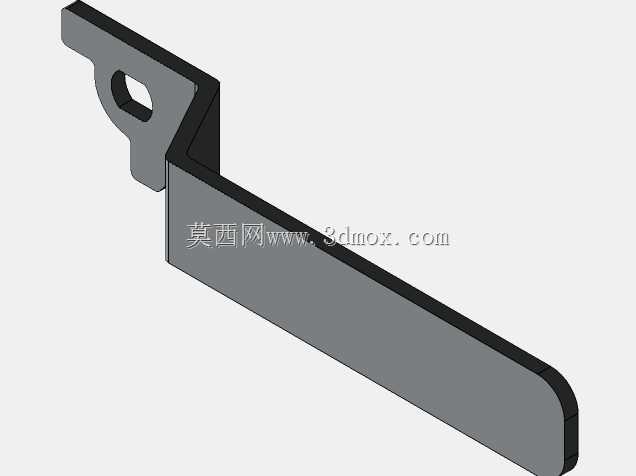

　　相比传统螺纹连接，这种接口形式安装效率更高，对施工人员的操作要求更低，也不需要额外缠绕生料带做密封，减少了施工环节的密封失效隐患。操作端采用长手柄杠杆结构，手柄长度经过力矩匹配，操作人员只需要施加很小的力就能完成阀门的启闭动作，手柄的旋转限位做了90度硬限位，扳动到水平位置为全关，垂直位置为全开，状态识别直观，不需要额外观察指示标识就能快速判断阀门通断状态，日常运维排查十分方便。建模过程中重点还原了阀件的外部装配尺寸，两端插接段的长度、外径严格匹配一英寸PEX管的安装公差要求，阀体中部的六角结构预留了扳手夹持位，安装时可以用普通活动扳手固定阀体，避免紧固过程中阀体跟转损伤接口。球体与阀杆的连接部位做了防吹出结构设计，

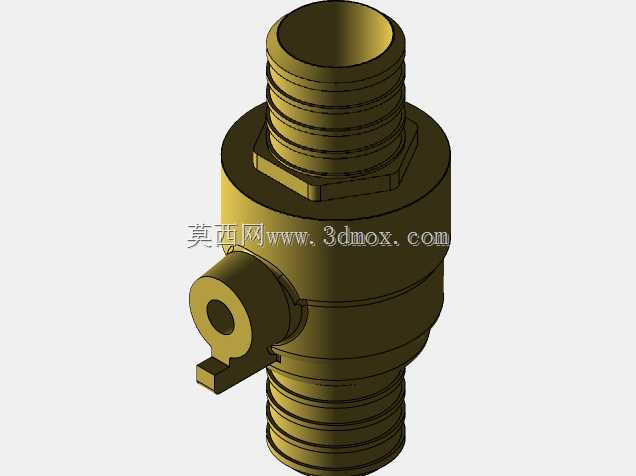

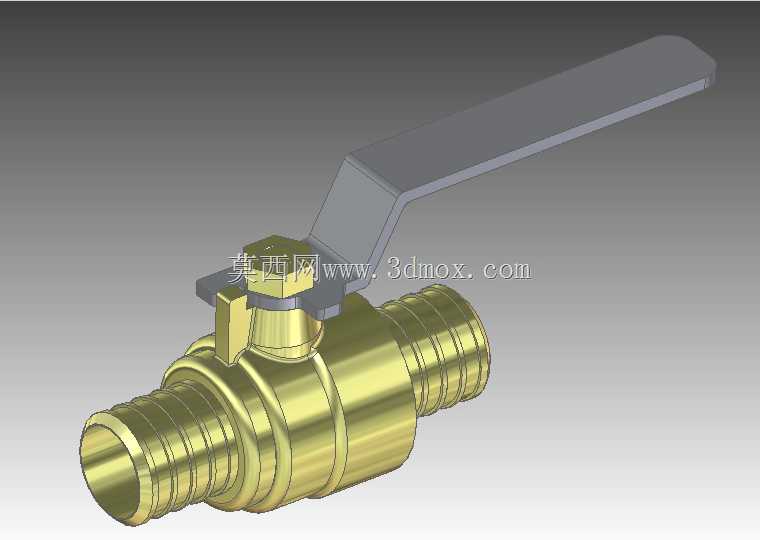

　　即使管路存在瞬时水锤压力，阀杆也不会从阀体内部冲出，符合民用供水阀件的安全设计要求。考虑到PEX管路多用于暗埋敷设场景，阀体的外轮廓做了圆角过渡处理，没有尖锐的凸起棱角，安装时不会刮伤管材外壁，也能减少安装过程中对施工人员的划伤风险。密封副采用常规球阀的软密封结构，球体表面做了抛光处理，降低启闭过程中的密封件磨损，延长阀门的实际使用寿命。该模型还原了阀件80%的外部装配结构，省略了内部密封件、球体的细节构造，足够支撑管路布局设计、安装空间校核、设备选型匹配的使用需求，在做家装管路三维排布、小型供水系统集成设计时，可以直接调用该模型做干涉检查，提前预判安装过程中可能出现的空间冲突问题，避免现场安装时才发现阀件与周边管线、

　　墙体结构距离不足的问题。实际选型过程中，这类PEX球阀需要重点核对接口规格与管材外径的匹配度，同时确认手柄的旋转空间是否充足，避免安装后手柄被周边结构挡住无法完成90度全行程旋转，建模时已经将手柄的全行程旋转范围纳入尺寸参考，设计人员可以直接根据模型轮廓预留操作空间，不需要额外查阅二维样本的尺寸参数。
