工业管道式轴流抽风风机结构设计

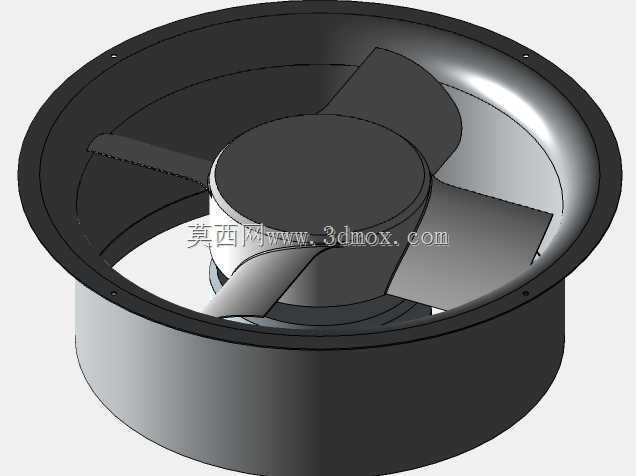

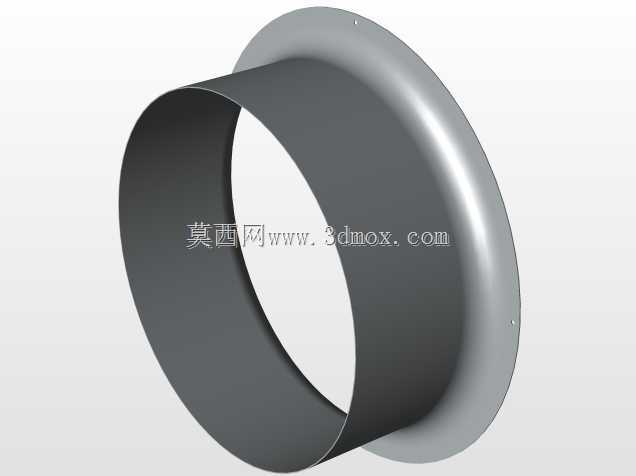

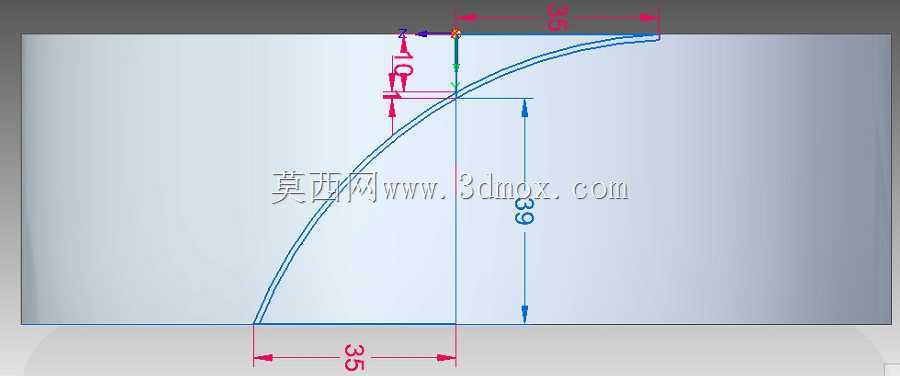

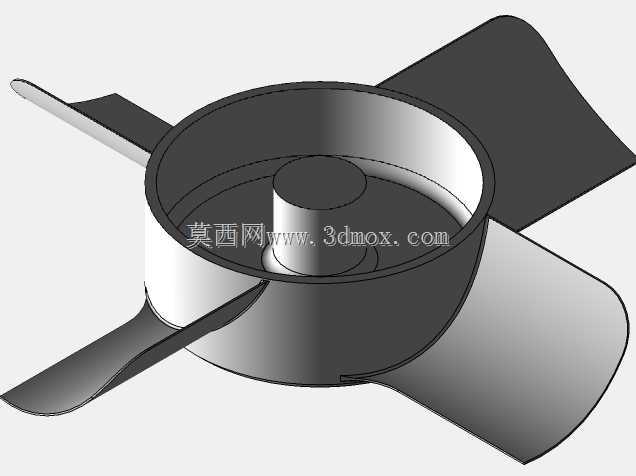

　　这款轴流抽风结构主要面向工业厂房局部排风、设备柜体散热、小型通风系统的配套使用场景，在实际工程应用中，这类直筒式轴流风机常被嵌入墙体通风口、设备风道或者管道中段，依靠轴向气流实现空气的定向输送，不需要复杂的风道转向结构，安装适配性较强。从结构组成来看，整个部件采用同轴式布局，外侧为圆筒形风筒结构，作为气流的导流通道同时承担整体安装支撑作用，风筒内壁做了顺滑过渡处理，能够减少气流沿筒壁流动时的紊流损失，提升送风效率。核心动力部分集成在风筒中心位置，电机与轮毂采用直连式设计，省去了皮带传动或者齿轮传动的额外结构，整体轴向尺寸更紧凑，传动损耗也更低，适配高转速运行的工况需求。叶轮部分采用四片等距分布的宽叶片设计，叶片型线经过气动优化，

　　前缘做了圆弧导角处理，能够降低叶片切割空气时的气动噪声，叶片与轮毂的连接位置做了加厚过渡，避免高转速下叶片根部出现应力集中问题，提升长期运行的结构可靠性。在设计思路上，这款结构优先考虑了安装的通用性，风筒两端的端面做了平整处理，既可以通过法兰对接同直径的通风管道，也可以直接嵌入预留的墙体安装孔，配合固定压片完成安装，不需要额外定制转接结构。安装边界方面，风筒的外径为统一的圆柱尺寸，安装时只需要预留略大于风筒外径的通孔即可，轴向安装深度与风筒整体长度匹配，不会出现突出墙面或者管道的多余结构，适配不同厚度的墙体与不同长度的风道对接需求。叶轮与风筒内壁之间预留了均匀的径向间隙，既避免了运行过程中叶轮与筒壁发生刮擦，

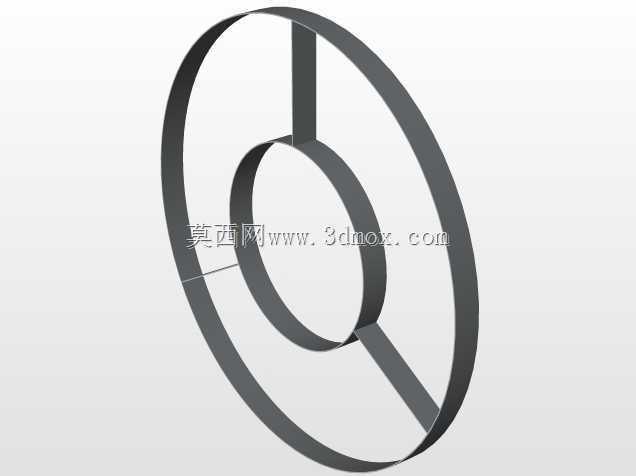

　　也不会因为间隙过大导致气流回流损失，间隙值经过反复校核，兼顾了加工公差适配与气动效率的平衡。电机部分采用封闭结构设计，能够阻挡气流中的粉尘、水汽进入电机内部，适配多粉尘、高湿度的通风场景，电机的散热依靠流经风筒的气流直接带走外壳热量，不需要额外加装散热风扇，简化了整体结构。在实际选型适配中，这类结构可以根据通风量需求调整叶片的安装角度，也可以匹配不同功率的动力单元，不需要改动风筒与轮毂的主体结构，具备较好的系列化拓展空间。从建模细节来看，所有的连接位置都做了工程化的倒角处理，没有尖锐的棱角结构，既符合实际加工的工艺要求，也避免安装过程中出现划伤的问题。风筒外侧预留了安装固定的凸台结构，不需要在风筒壁上额外打孔，

　　保证了风筒结构的整体性，也减少了安装位置的漏风问题。轮毂的外形采用流线型导流设计，前端的圆弧面能够对进入叶轮的气流进行预导流，减少气流进入叶片区域时的冲击损失，后端的平缓过渡则能够减少叶轮出口的气流紊流，让流出的气流更平稳，降低出口段的阻力损耗。这类轴流抽风结构在实际使用中，气流沿轴向直线流动，风阻小，送风距离适中，非常适合需要定向排风、空间紧凑的安装场景，比如生产车间的工位局部排风、电气柜的强制散热、小型仓储空间的通风换气等场景都能适配，结构简单可靠，后期维护只需要定期清理叶片表面积尘，不需要复杂的保养操作。
