24V直流控制淹没式电磁脉冲阀结构

　　在工业除尘系统的气路控制环节，这类24V直流供电的电磁脉冲阀是喷吹清灰单元的核心执行部件，通常配套安装在布袋除尘器、滤筒除尘器的气包与喷吹管之间，承担压缩空气脉冲喷吹的通断控制任务，依靠瞬间释放的高压气流冲击滤袋表面，剥离附着在滤材外侧的粉尘，维持除尘系统的运行阻力在合理区间。不同于常规流体管路的通断电磁阀，这类阀的工作介质是经过除水除油处理的洁净压缩空气，工作压力通常在0.2-0.6MPa区间，动作响应速度要求在毫秒级，单次喷吹时长仅0.1-0.3秒，既要保证足够的喷吹气量完成清灰，又要尽可能降低压缩空气的耗量，减少系统能耗。

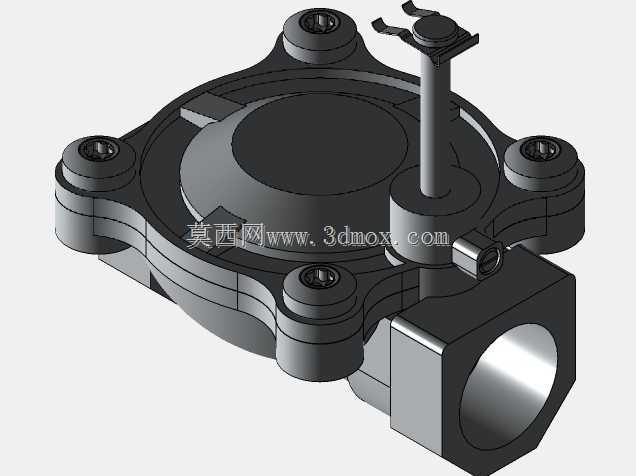

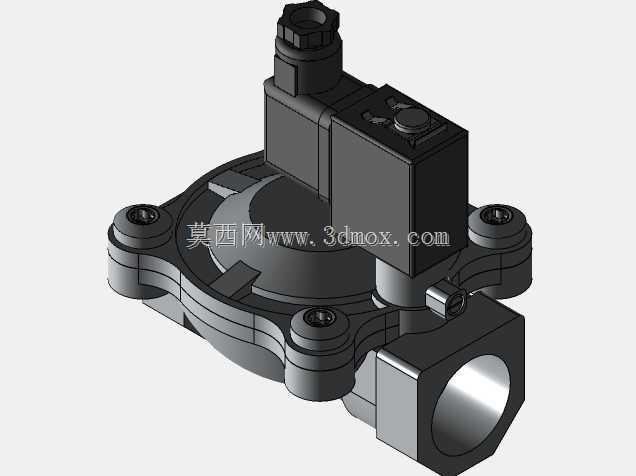

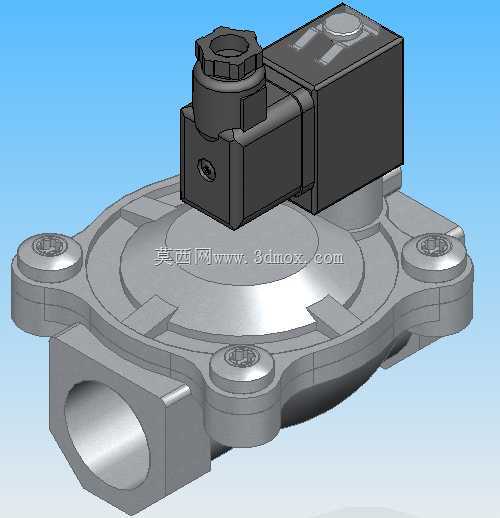

　　从结构设计来看，这款阀采用淹没式安装结构，阀座本体直接嵌入气包的安装面板上，相比直角式脉冲阀减少了一段连接管路，气流流通路径更短，喷吹时的压力损失更小，同等气包压力下能获得更强的喷吹冲击力。阀体主体采用压铸铝合金成型，兼顾结构强度与轻量化需求，表面做阳极氧化处理，适应车间内多粉尘、存在一定湿度的工作环境，避免长期使用出现锈蚀卡滞。上下阀盖之间通过周向均匀分布的内六角螺栓锁紧，中间夹持橡胶膜片组件，膜片是整个阀的核心密封与动作部件，设计时特意在膜片上设置了泄压阻尼孔，当电磁先导头断电时，压缩空气通过阻尼孔进入膜片上腔，依靠上下腔的作用面积差形成压力差，将膜片紧紧压在阀体的喷吹口上，实现气路封闭；当先导头得电时，上腔的泄压通道快速打开，上腔压力瞬间泄放，膜片在下方气包高压空气的推动下快速抬起，压缩空气直接通过阀腔从喷吹口喷出，完成一次喷吹动作。

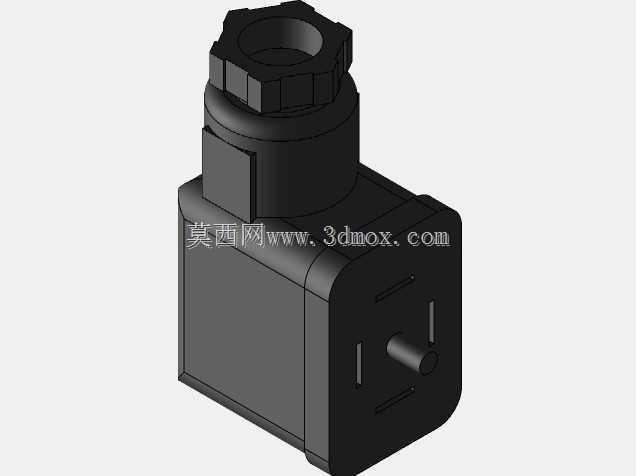

　　顶部的电磁先导头采用24V直流供电设计，相比交流供电的型号，直流线圈的启动电流更小，长时间通电也不会出现烧蚀线圈的问题，适配工业现场PLC、脉冲控制仪的直流输出信号，接线时无需额外配置交流供电回路，布线更简便。先导头的接线部位设置了防水密封螺母，防护等级达到IP65，能适应除尘设备周边粉尘大、偶尔有喷淋水汽的工况，避免粉尘、水汽进入线圈内部造成短路。先导头与阀体之间的连接采用标准螺纹接口，后期维护时可以单独更换先导头组件，无需拆卸整个阀体，大幅缩短设备停机维护的时间。

　　安装边界方面，这款阀的阀体两侧设置了对称的法兰安装耳，安装时只需将阀体嵌入气包预先开好的安装孔，通过安装耳上的螺栓孔与气包面板锁紧即可，无需额外配置连接法兰与密封短管，安装工序更简单。阀体的进出口通径匹配一寸半的喷吹管接口，喷吹口的端面做了精加工处理，安装时只需加装配套的橡胶密封垫就能保证密封效果，不会出现压缩空气泄漏的问题。设计时特意将电磁先导头布置在阀体的斜上方位置，既保证接线操作有足够的操作空间，也不会遮挡喷吹管的安装位置，现场安装时可以先固定阀体再连接喷吹管与控制线，作业顺序更灵活。

　　在实际选型应用中，这类阀通常适配130-160mm直径的除尘滤袋，单阀可以覆盖6-8条滤袋的清灰需求，设计气路时需要保证气包的容积满足单次喷吹的气量需求，避免连续喷吹时气包压力下降过多导致喷吹力度不足。建模过程中对膜片的行程做了精准还原，膜片抬起的高度直接决定了喷吹时的气流流通面积，行程过大会导致膜片关闭滞后，增加压缩空气耗量，行程过小则会导致喷吹气量不足，清灰效果变差，建模时按照实际产品的1:1比例还原了膜片的限位结构，保证虚拟装配时的动作逻辑与实际产品完全一致。阀体上的所有螺栓孔、密封槽、安装定位面都按照实际加工公差做了还原，导出的工程图可以直接用于安装板的开孔定位、配套密封件的选型，也可以导入流体仿真软件中，模拟不同压力下的喷吹气流流场分布，优化喷吹管的喷孔角度与位置，提升整个除尘系统的清灰效率。
