复古台式高压稳压电源面板结构设计

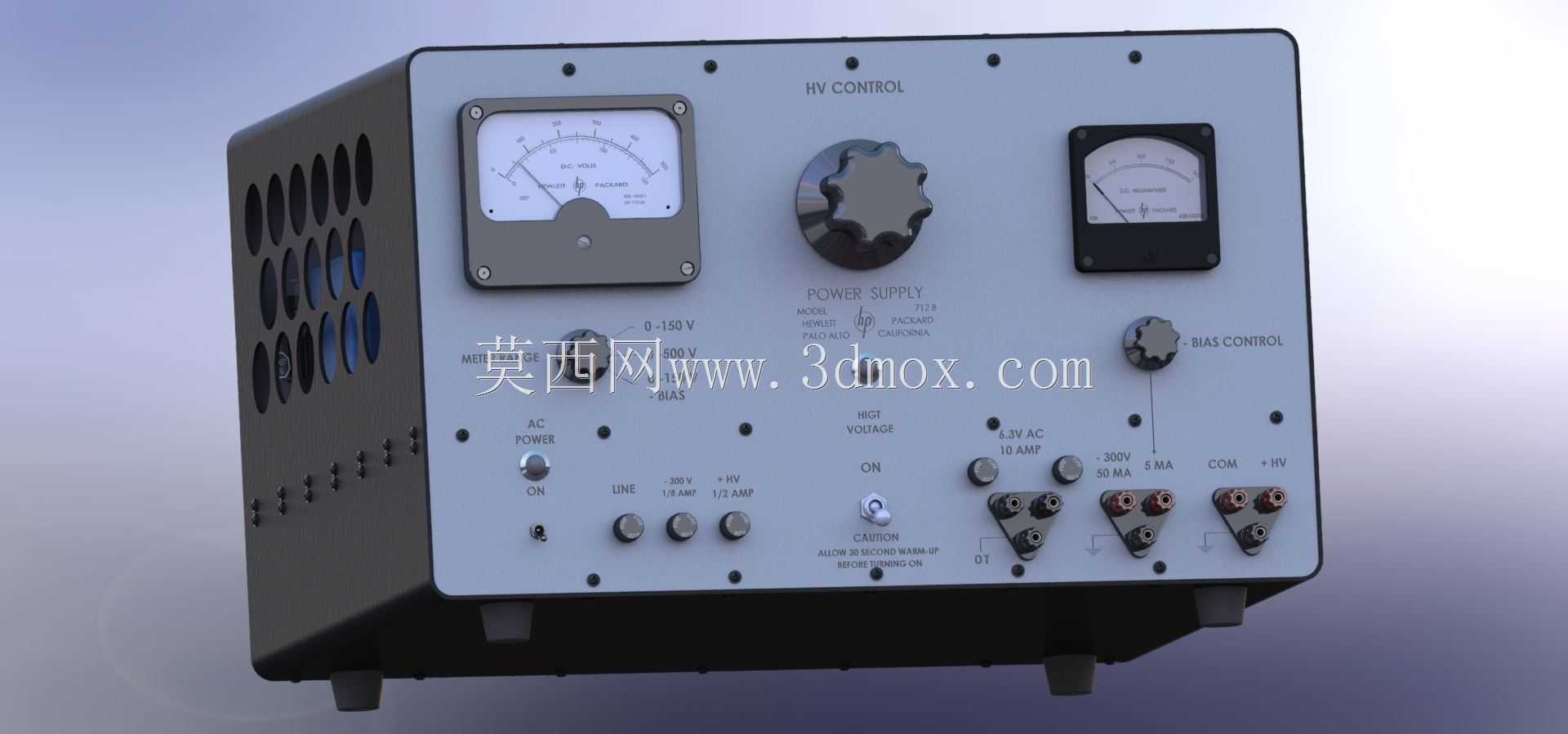

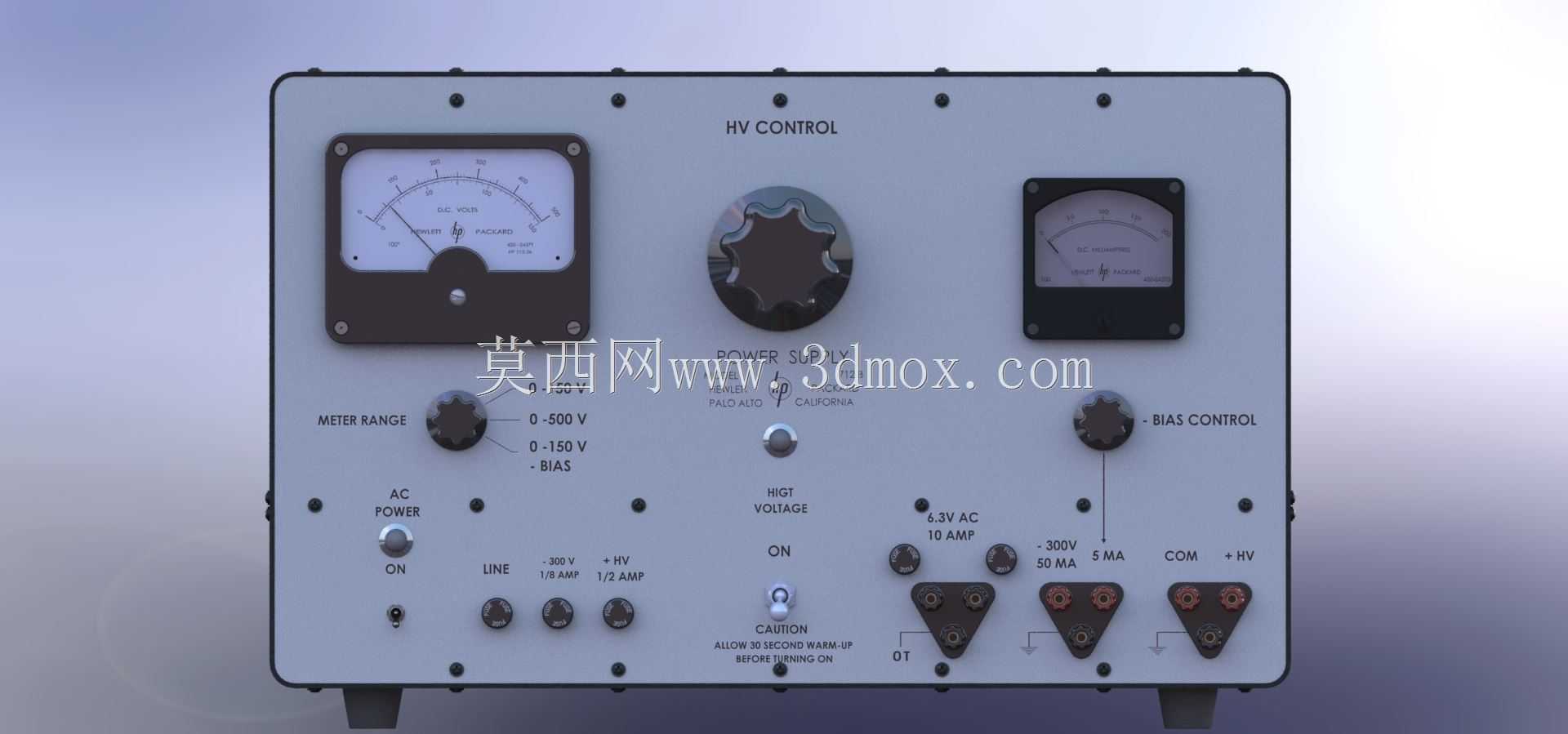

　　在电子实验室、老式电子管设备调试、高校电工电子教学实训场景中，这类台式高压电源是不可或缺的供电设备，本次还原的HP712B电源结构，完整复刻了上世纪中后期实验室通用高压供电单元的面板布局与接口逻辑，能为需要高压直流偏置、小功率高压供电的测试场景提供稳定的输出支撑。从实际使用逻辑出发，这款电源的面板布局完全遵循操作人员的使用习惯排布：左侧区域设置两块指针式表头，分别对应高压输出电压与输出电流的实时指示，指针表头相比数显表在这类老式设备中更耐高压环境下的电磁干扰，观测动态负载下的数值波动也更直观，不会出现数显跳字的问题。表头下方的METER RANGE旋钮承担表头量程切换功能，配合0-500V、0-150V两档高压输出档位，

　　可在不同输出区间让表头保持合适的偏转角度，保证读数精度。面板中部靠上位置的大尺寸HV CONTROL调压旋钮是整机的核心操作部件，采用大直径滚花设计，操作人员戴薄劳保手套也能精准旋转调节，旋钮的阻尼感设计经过适配，微调时不会出现电压跳变，粗调时也能快速转到目标电压区间。调压旋钮下方设置高压输出开关，开关带有明显的ON标识，同时在开关旁标注了CAUTION警示，提醒操作人员高压输出状态下避免触碰输出端子。右侧区域的BIAS CONTROL旋钮负责偏置电压调节，对应电子管设备调试时需要的栅极负偏置供电，这也是这类老式高压电源区别于普通直流电源的核心功能点，可独立输出一路可调负偏压，适配老式电台、电子管放大器的调试需求。

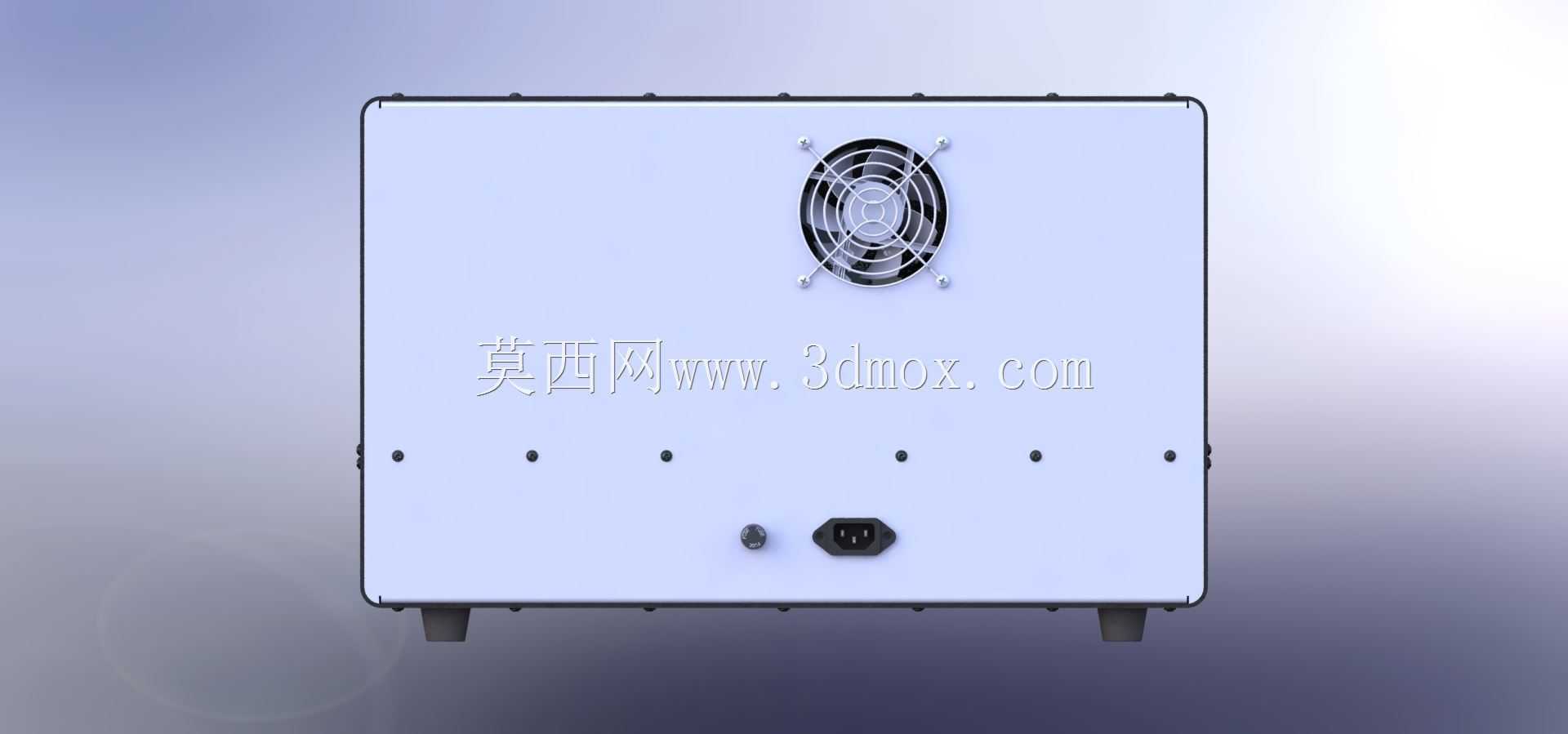

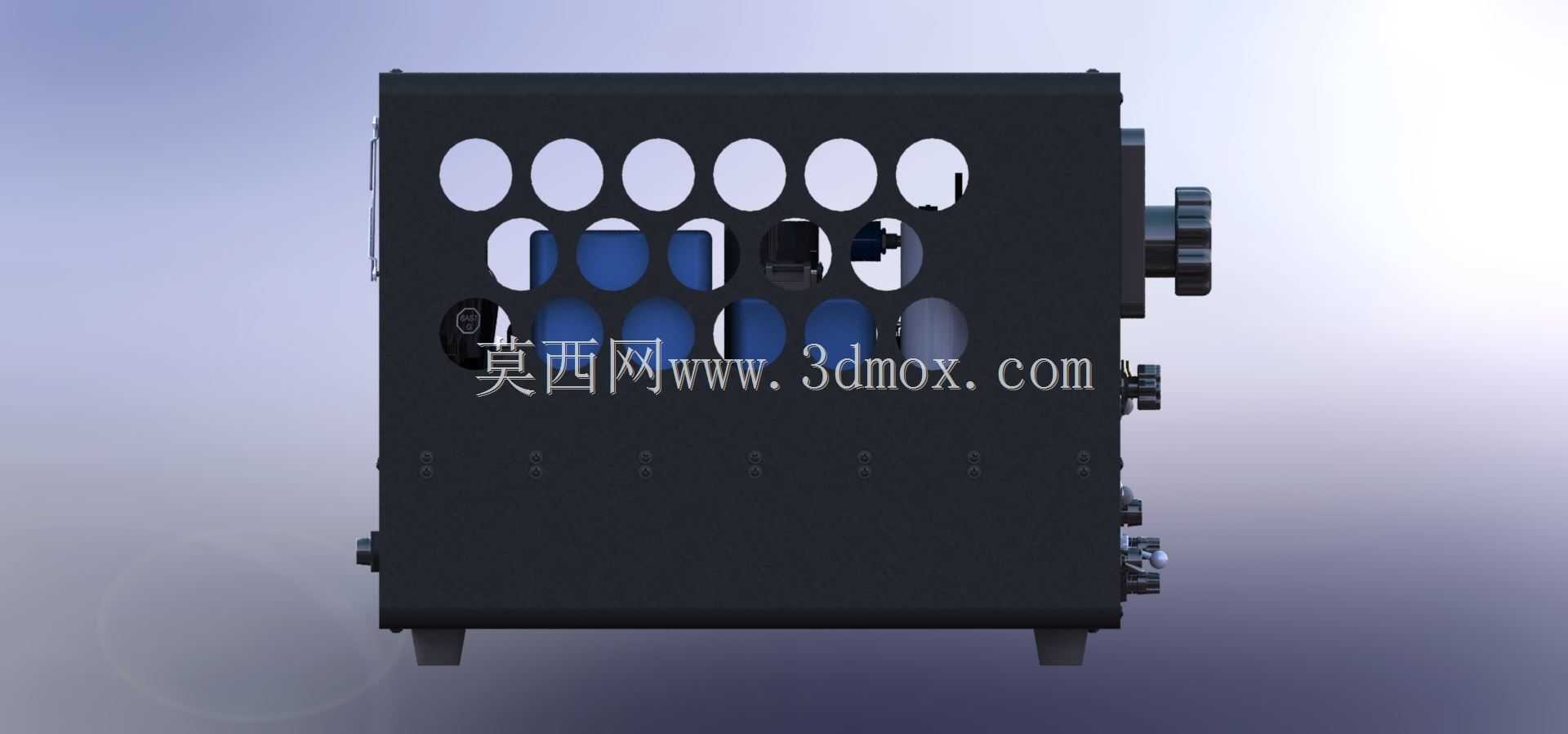

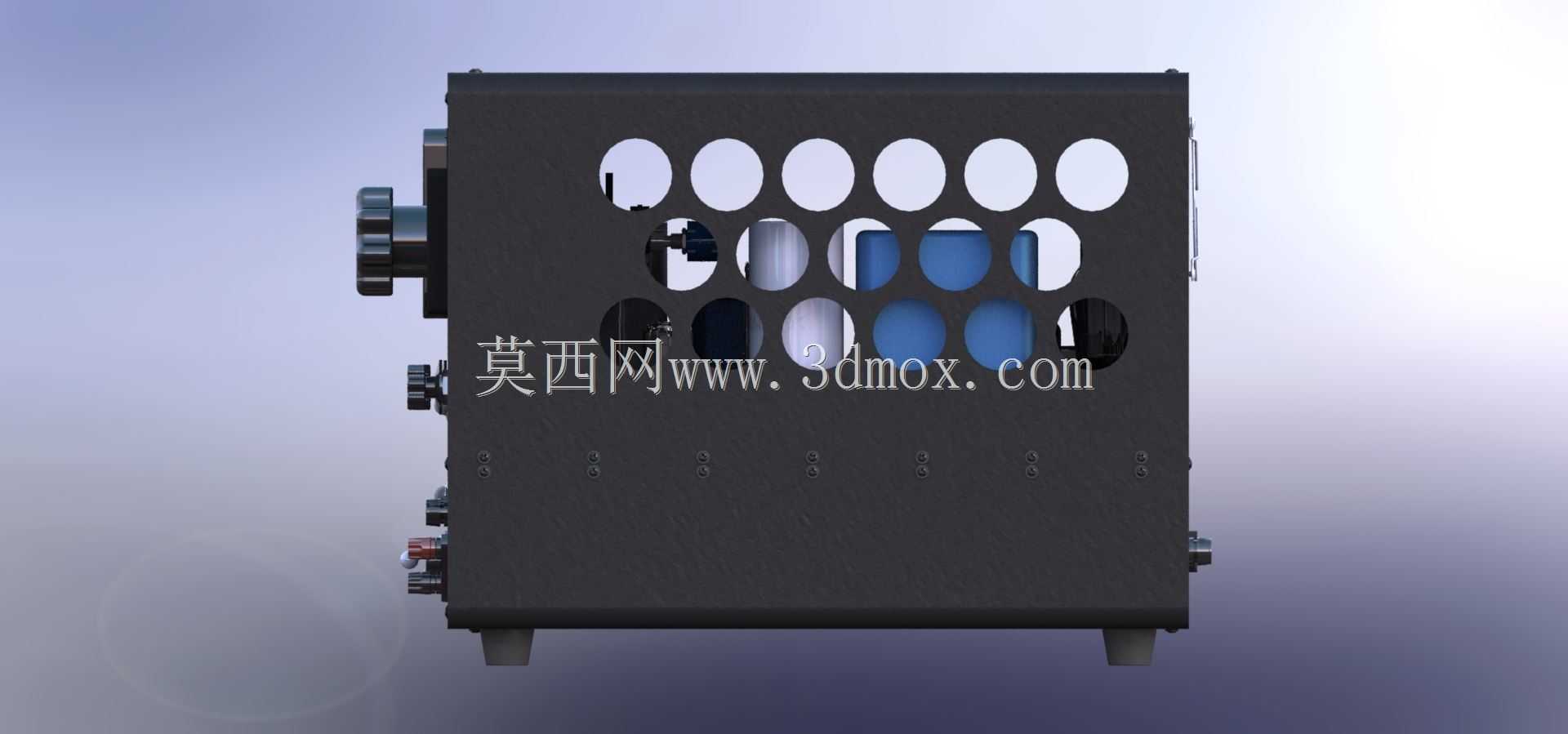

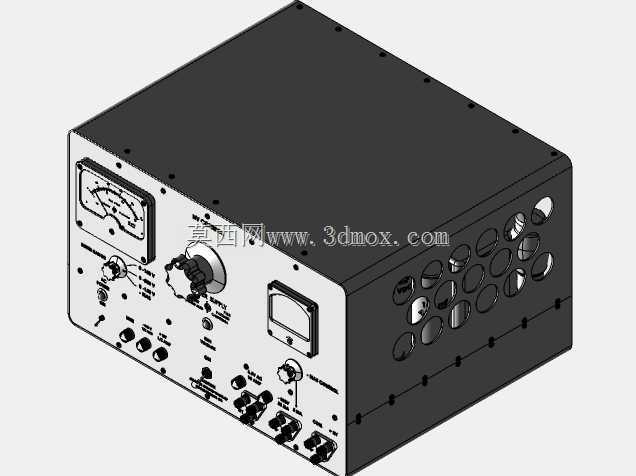

　　面板下方的接口区域按功能分区排布：最左侧是AC POWER交流电源输入开关与保险座，负责整机的市电通断与过流保护；中间区域依次排布LINE、6.3V、12.6V等低压交流输出端子，可为电子管灯丝、辅助控制电路提供低压交流供电；右侧的高压输出端子按电压等级区分，分别对应6.3V交流、300V直流、5mA高压输出、COM公共端、HV高压输出端，每个端子都采用绝缘胶木基座，避免高压打火，端子旁清晰标注了额定电流与电压参数，防止误接损坏设备。从安装边界来看，这款电源采用标准台式机箱结构，面板为矩形金属板材，所有操作部件、显示部件、接口部件都在面板上完成前置安装，机箱内部预留了高压变压器、整流滤波电路、稳压调整电路的安装空间，

　　面板与机箱的连接采用四周沉头螺丝固定，安装后螺丝头与面板表面齐平，不会突出影响操作。面板上的所有开孔位置都经过公差匹配，表头安装孔、旋钮安装孔、端子安装孔的位置度公差控制在0.1mm以内，保证部件安装后不会出现错位、卡滞的问题。设计过程中充分考虑了高压设备的安全间距要求，高压端子与低压端子之间预留了足够的爬电距离，面板表面做了喷塑绝缘处理，即使在潮湿环境下使用也能避免高压沿面放电。从结构设计的合理性来看，这款电源的面板布局将高频操作的调压旋钮、开关放在操作人员伸手可及的中部区域，需要观测的表头放在视线平齐的上半部分，需要接线的端子放在下半部分，完全符合人机工程学要求，长时间操作也不会产生疲劳。所有调节部件都带有清晰的档位标识与刻度线，即使没有说明书，有经验的电工也能快速上手操作。这类电源目前虽然逐步被数显程控电源替代，但在复古电子设备维修、电子管音频设备调试、老式仪器修复领域依然有不可替代的作用，其结构设计思路也能为当前特种高压供电设备的面板设计提供参考，尤其是在耐电磁干扰、操作可靠性、安全防护方面的设计细节，依然值得借鉴。
