DIY四旋翼多转子飞行载具结构设计

项目分类:无人机 发布时间:2021-12-10 ID:445824
  • DIY四旋翼多转子飞行载具结构设计
  • DIY四旋翼多转子飞行载具结构设计
  • DIY四旋翼多转子飞行载具结构设计
  • DIY四旋翼多转子飞行载具结构设计
  • DIY四旋翼多转子飞行载具结构设计
  • DIY四旋翼多转子飞行载具结构设计
  • DIY四旋翼多转子飞行载具结构设计
  • DIY四旋翼多转子飞行载具结构设计
  • DIY四旋翼多转子飞行载具结构设计
  • DIY四旋翼多转子飞行载具结构设计
  • DIY四旋翼多转子飞行载具结构设计
  • DIY四旋翼多转子飞行载具结构设计
  • DIY四旋翼多转子飞行载具结构设计

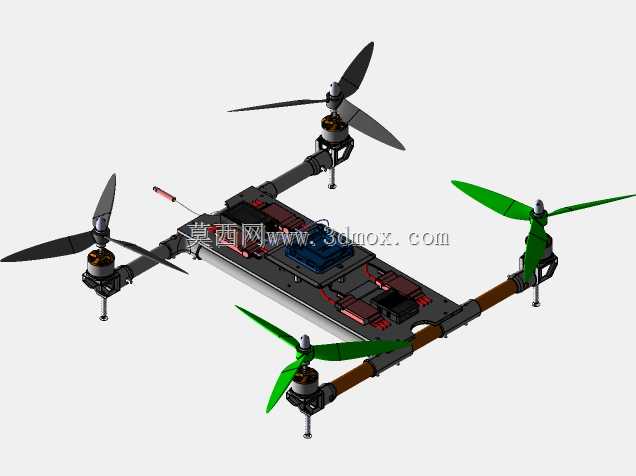

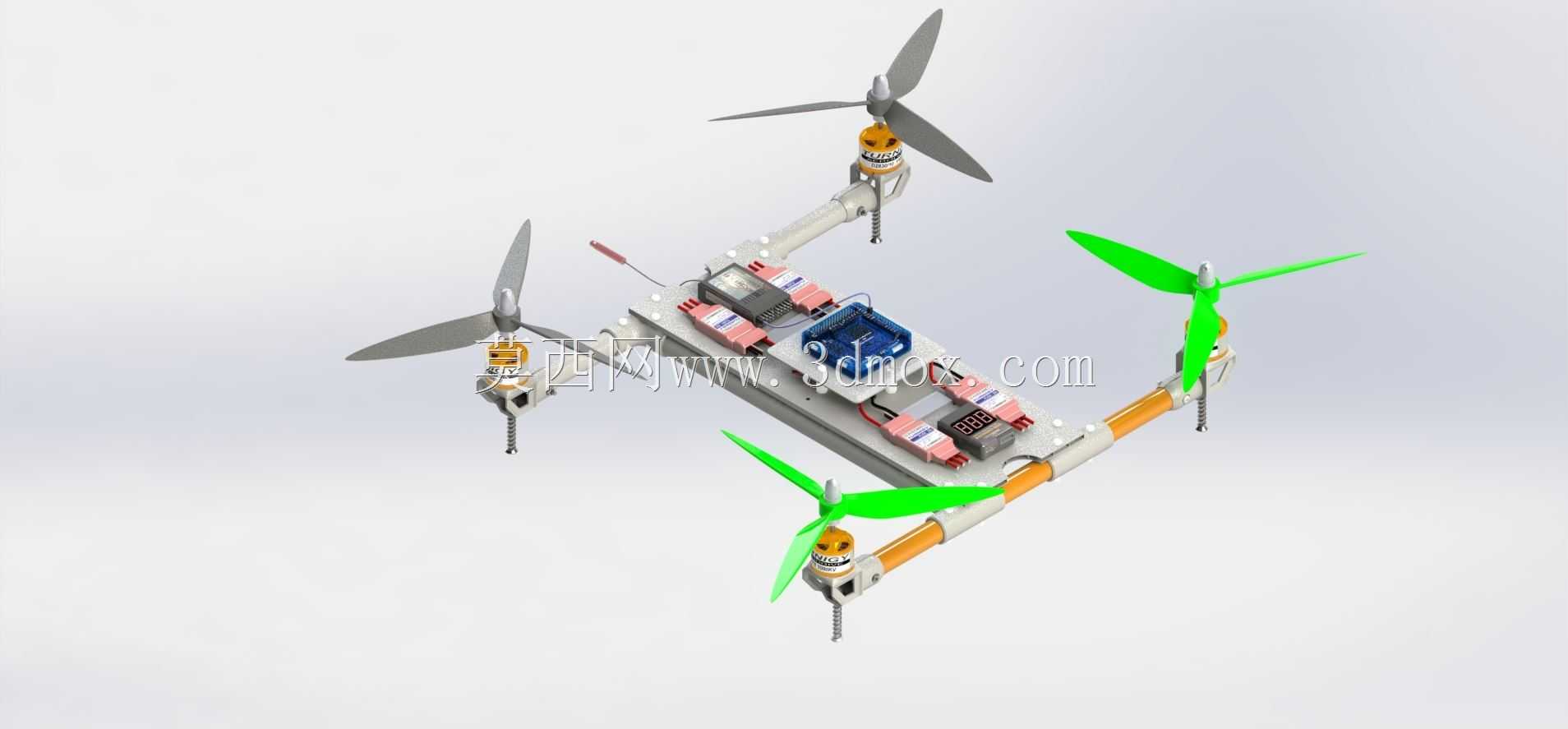

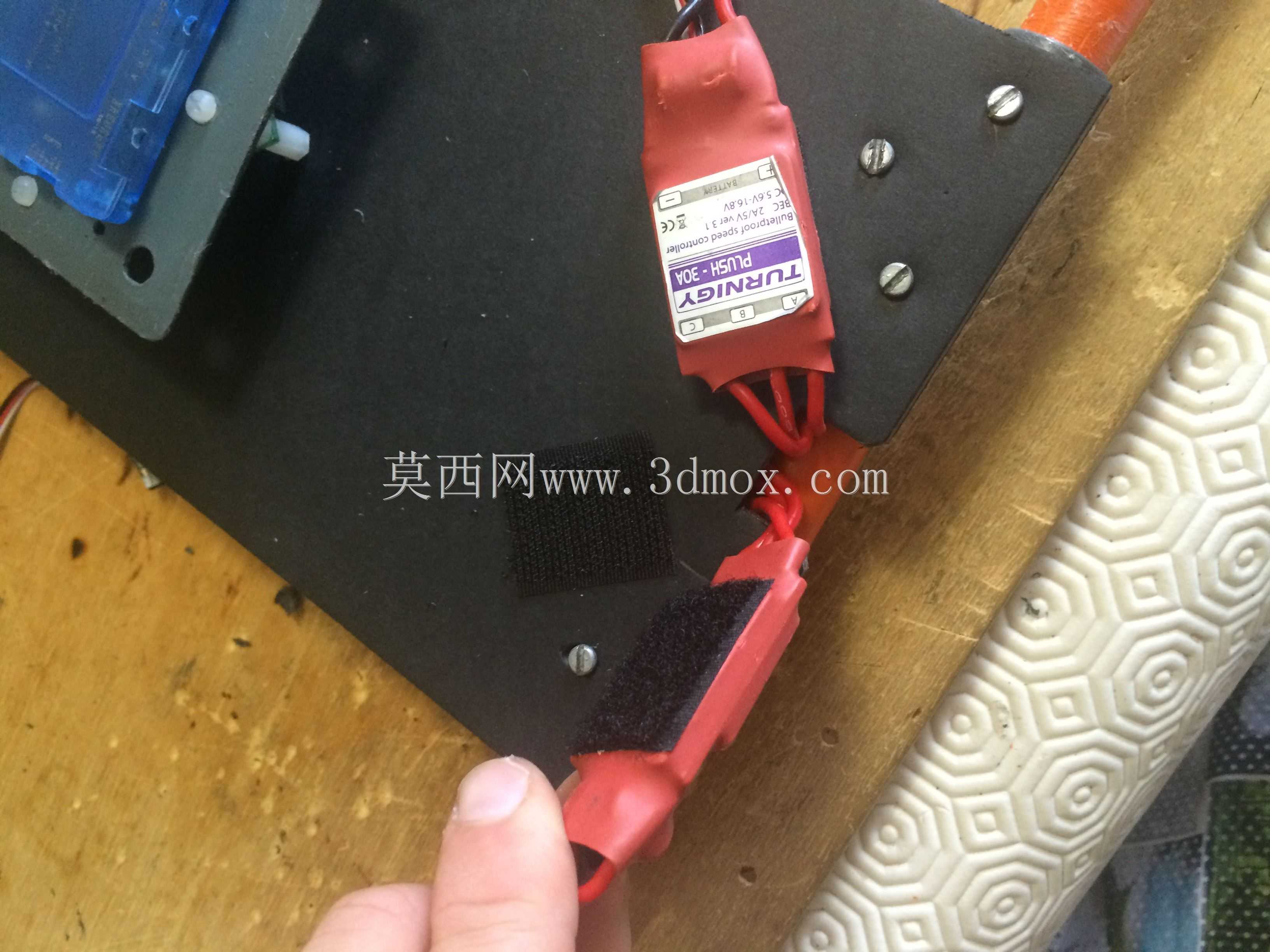

  这款多旋翼结构的设计初衷,是面向小型项目验证、低空作业场景的轻量化飞行载具需求,可适配小范围航测、教学实验、轻载物资投送等实际使用场景,整体结构围绕易加工、易装配、可快速迭代调整的核心目标展开,没有采用一体化成型的复杂机架方案,而是选用标准管材搭配3D打印连接件的组合形式,降低非专业加工条件下的制作门槛。从结构布局来看,四组旋翼呈矩形对称分布,机臂采用中空圆管作为主体承载结构,既能够降低整体自重,也可以预留走线空间,将电调、供电线路收纳在管腔内部,减少飞行过程中的风阻,同时避免线路外露剐蹭造成的故障。中心承载区域采用层叠式安装布局,最上层预留飞控模块的安装位,可适配主流开源飞控的安装孔位,中间层布置电调、分电板等功率器件,

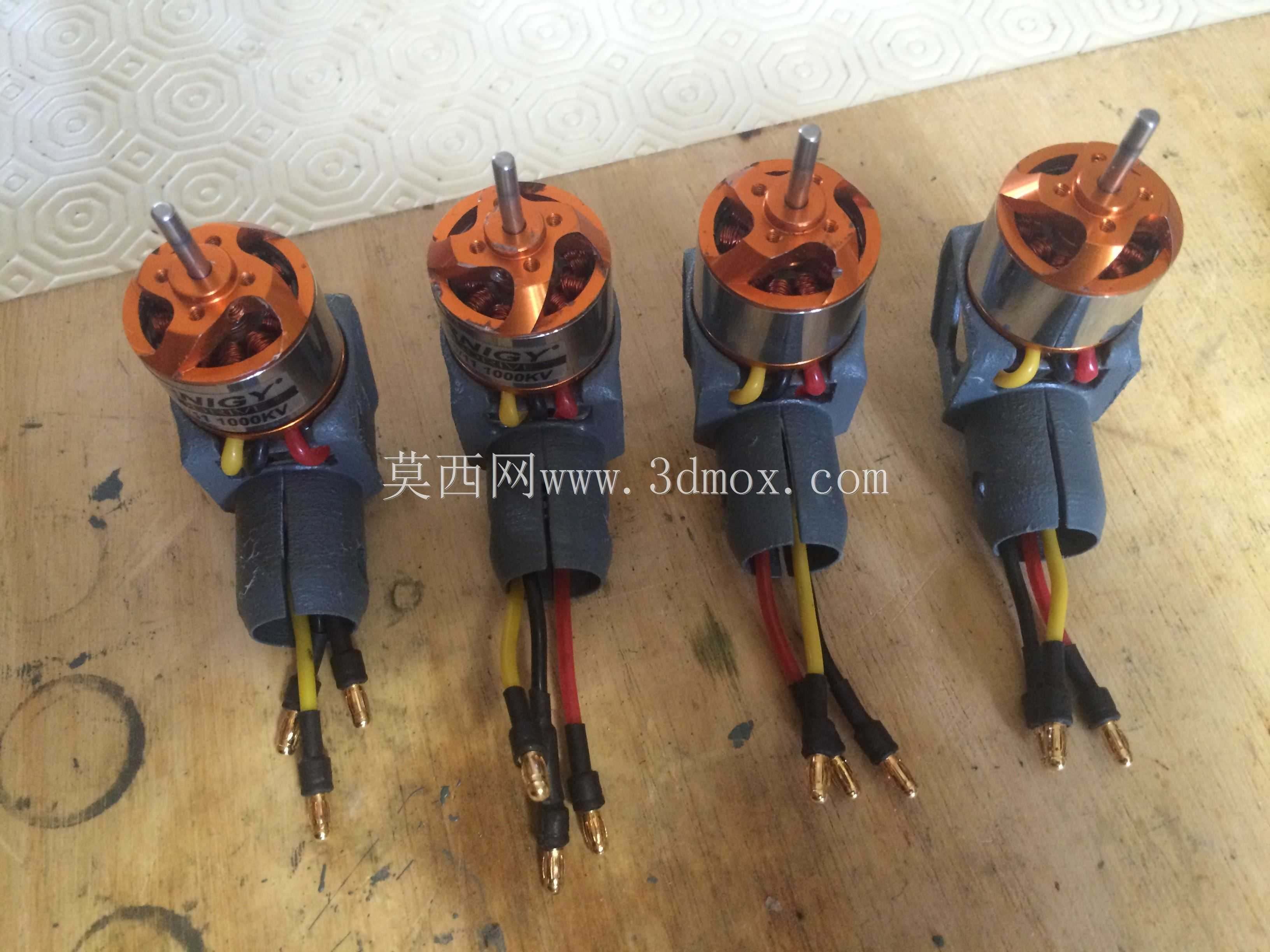

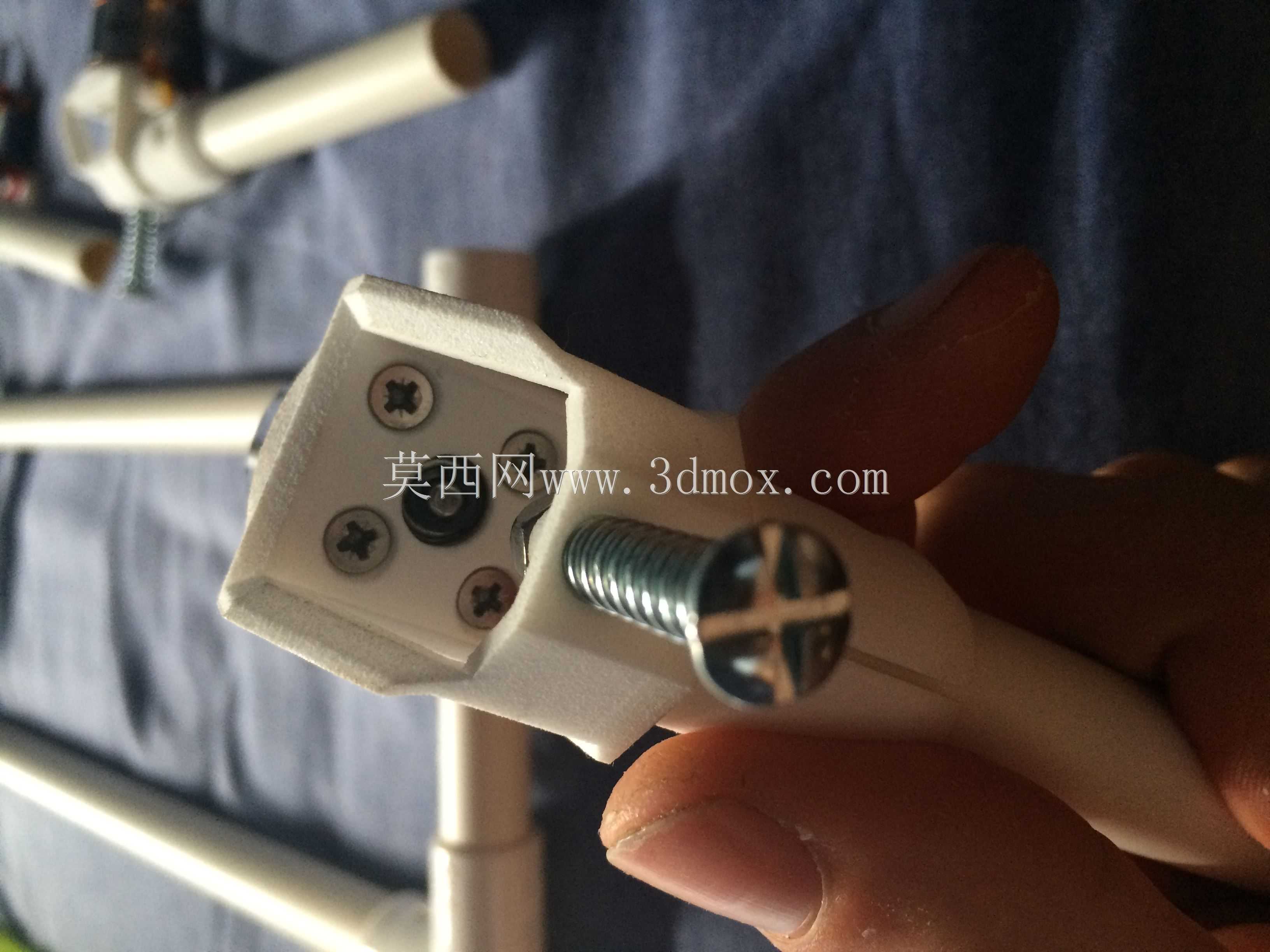

  下层预留电池挂载位,将重量较大的电池布置在整机重心下方,提升飞行过程中的姿态稳定性,避免重心偏高带来的姿态震荡问题。旋翼组件的安装座采用快拆式结构设计,电机安装孔位适配22、23系列外转子无刷电机的标准安装尺寸,安装座与机臂的连接位置预留调节余量,可根据实际试飞的震动情况微调电机的安装角度,抵消旋翼转动带来的扭力偏差。起落架部分采用轻量化支脚结构,支脚末端预留缓冲垫安装位,降落时可吸收部分冲击能量,避免硬着陆对中心板上的电子器件造成冲击损伤,支脚与机臂的连接位置采用抱箍式固定,无需复杂粘接或焊接,装配时仅需标准内六角螺丝即可完成固定,后期维护更换部件时无需拆解整机结构。从安装边界来看,机臂展开后整机对角线轴距控制在350毫米级别,

  可适配8到10英寸规格的螺旋桨,中心承载板的有效安装尺寸为120毫米×80毫米,可容纳常规尺寸的飞控、GPS模块、数传电台等常用机载设备,电池仓可适配3S到4S规格的锂聚合物电池,最大支持5000mAh容量的电池挂载,预留的安装间隙可满足不同重量配置下的重心调整需求。设计过程中充分考虑了不同加工条件的适配性,所有非标准连接件均采用FDM工艺3D打印即可制作,无需高精度机加工设备,管材选用市面上常见的PVC或碳纤维圆管即可,降低物料获取难度。结构受力层面,机臂与中心板的连接位置做了加强筋设计,可抵消旋翼高速转动带来的交变载荷,避免长时间飞行后连接位置出现疲劳断裂,中心板采用多层叠合的结构形式,每层板之间预留减震柱安装位,

  可通过橡胶减震柱隔离旋翼转动带来的高频震动,避免震动传递到飞控模块影响姿态解算精度。旋翼的布置采用正反桨交错的配置,两组顺时针转动、两组逆时针转动的旋翼对称布置,抵消自旋力矩,飞行过程中可通过调整不同旋翼的转速差实现姿态调整,机臂的长度经过反复验算,既保证螺旋桨转动时不会出现气流干扰,也尽可能缩小整机尺寸,提升便携性。实际装配过程中,所有连接位置均采用标准件固定,没有定制化的特殊紧固件,普通爱好者或工程人员仅需常用的五金工具即可完成整机组装,装配完成后无需复杂的结构调试,仅需完成飞控参数校准即可实现稳定飞行。结构设计时也预留了功能扩展空间,中心板下方预留了通用挂载孔位,可根据实际使用需求加装小型相机、投放机构、气体检测模块等不同任务载荷,适配不同的作业场景需求,机臂上也预留了小尺寸附件的安装位,可加装LED航行灯、避障传感器等辅助器件,无需对原有结构做破坏性修改。
