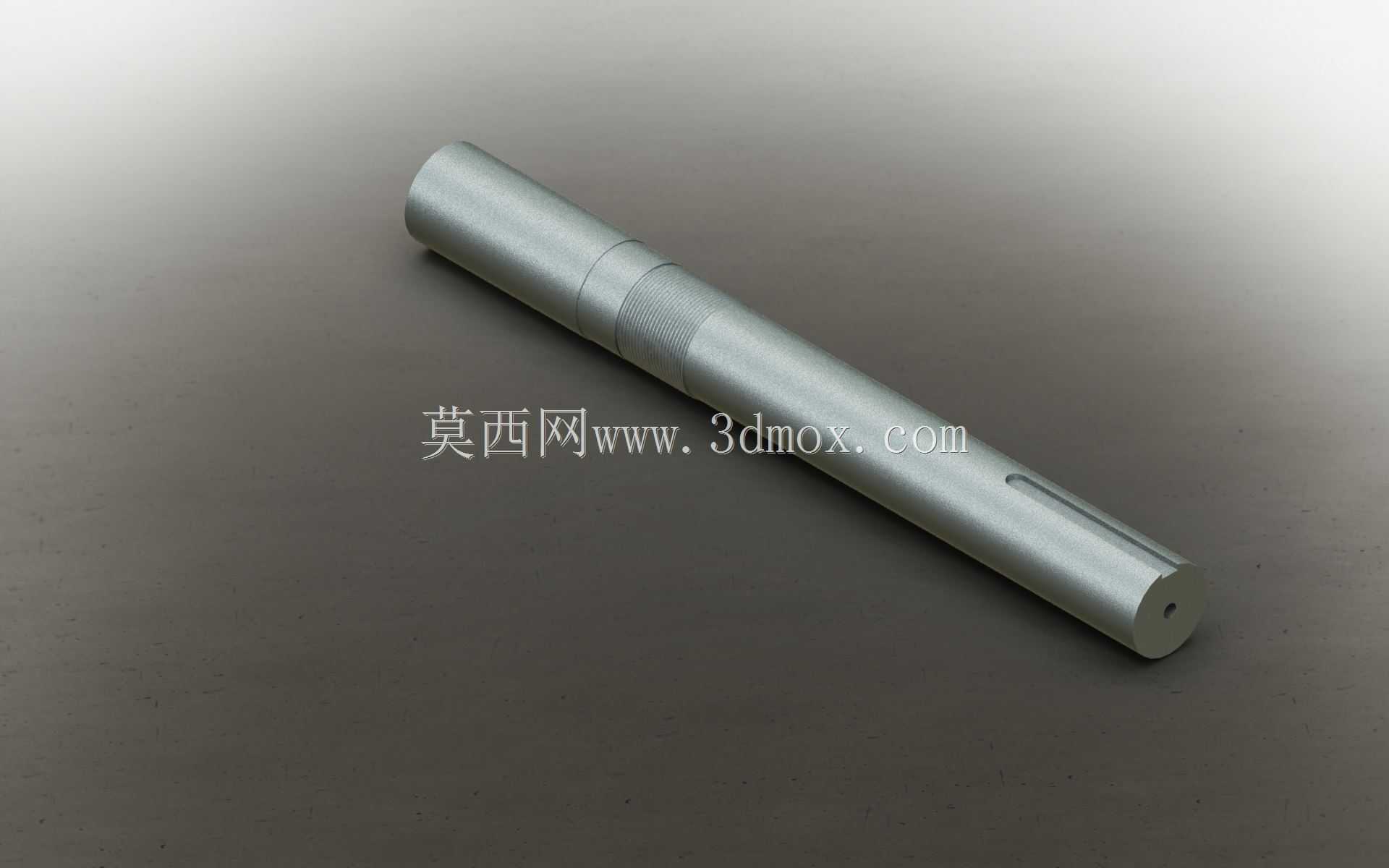

带键槽阶梯式金属传动驱动轴结构

　　这类阶梯式驱动轴是回转传动系统里的核心受力构件，日常在中小型输送设备、轻工机械传动单元、小型动力输出模组里都能见到它的应用，核心作用是把动力端输出的扭矩平稳传递到执行端，带动负载完成指定的回转动作，整个传动链路里它既要承担扭矩传递的载荷，也要兼顾安装定位的精度要求，是传动结构里不能省略的基础零件。从结构设计逻辑来看，采用阶梯变径的结构并非随意设置，不同轴段的直径差异是为了匹配不同安装位的零件配合需求：直径稍大的轴段一般用来做轴向定位，抵靠轴承内圈或者传动轮的端面，避免传动过程中零件发生轴向窜动；直径稍小的轴段则用来套装传动轮、轴承、联轴器这类标准件，轴肩的高度差需要严格控制，既要保证定位面有足够的接触面积承受轴向力，

　　也要方便后续装配和拆卸维护，不会出现零件卡滞无法拆解的问题。轴身加工的键槽是扭矩传递的关键结构，键槽的宽度、深度以及和轴中心线的对称度都有明确的公差要求，装配时通过平键填充轴和轮毂之间的键槽间隙，把轴的回转动力通过平键传递到套装的轮毂上，相比过盈配合的传动方式，键连接的结构装拆更方便，也能传递更大的额定扭矩，适合中等载荷、需要定期维护拆解的传动场景。轴的一端加工有中心孔，这是轴类零件机加工过程中的工艺基准，不管是车削外圆、磨削精加工还是后续的动平衡校验，都可以通过两端的中心孔定位来保证各轴段的同轴度，避免轴回转时出现偏心跳动，进而导致传动振动、轴承过早磨损的问题。从安装边界来看，这类轴的各轴段长度需要和安装腔体的尺寸严格匹配，

　　伸出端的长度要保证联轴器或者传动轮安装后不会和端盖、密封件发生干涉，轴颈的尺寸公差需要和配套轴承的内孔公差形成合适的配合，一般采用过渡配合或者小过盈配合，既保证轴承安装后不会出现跑内圈的打滑问题，也不会因为过盈量太大导致轴承装配时内圈胀大、游隙变小影响正常转动。轴身的表面粗糙度也有区分，和轴承、传动轮配合的轴段粗糙度要求更高，非配合的轴段可以适当降低要求，以此平衡加工成本和使用性能。实际应用中这类轴的材质一般选用中碳钢经调质处理，保证芯部有足够的韧性承受冲击载荷，表面有合适的硬度抵抗磨损，对于载荷更大的场景也可以选用合金钢材质，但常规工况下调质中碳钢已经能满足使用需求。设计这类轴的时候需要提前核算扭矩载荷，

　　根据传递的功率和转速计算最小轴径，再结合安装零件的尺寸确定各段的直径和长度，同时要考虑轴上的应力集中问题，轴肩处的过渡圆角不能太小，避免交变载荷作用下在圆角位置出现应力集中导致轴断裂，键槽的端部也要做合适的倒角或者圆角处理，减少应力集中源。在装配环节，安装前需要清理各轴段的毛刺和飞边，配合面涂抹少量润滑脂方便零件压装，装配后需要手动盘车检查轴的回转灵活性，确认没有卡滞、偏摆的问题再进行后续的整机调试，日常维护时只需要定期检查轴承位的温升和轴的跳动情况，就能及时发现潜在的故障隐患，保证传动系统长期稳定运行。
