内燃机配气机构用球面头气门挺杆结构

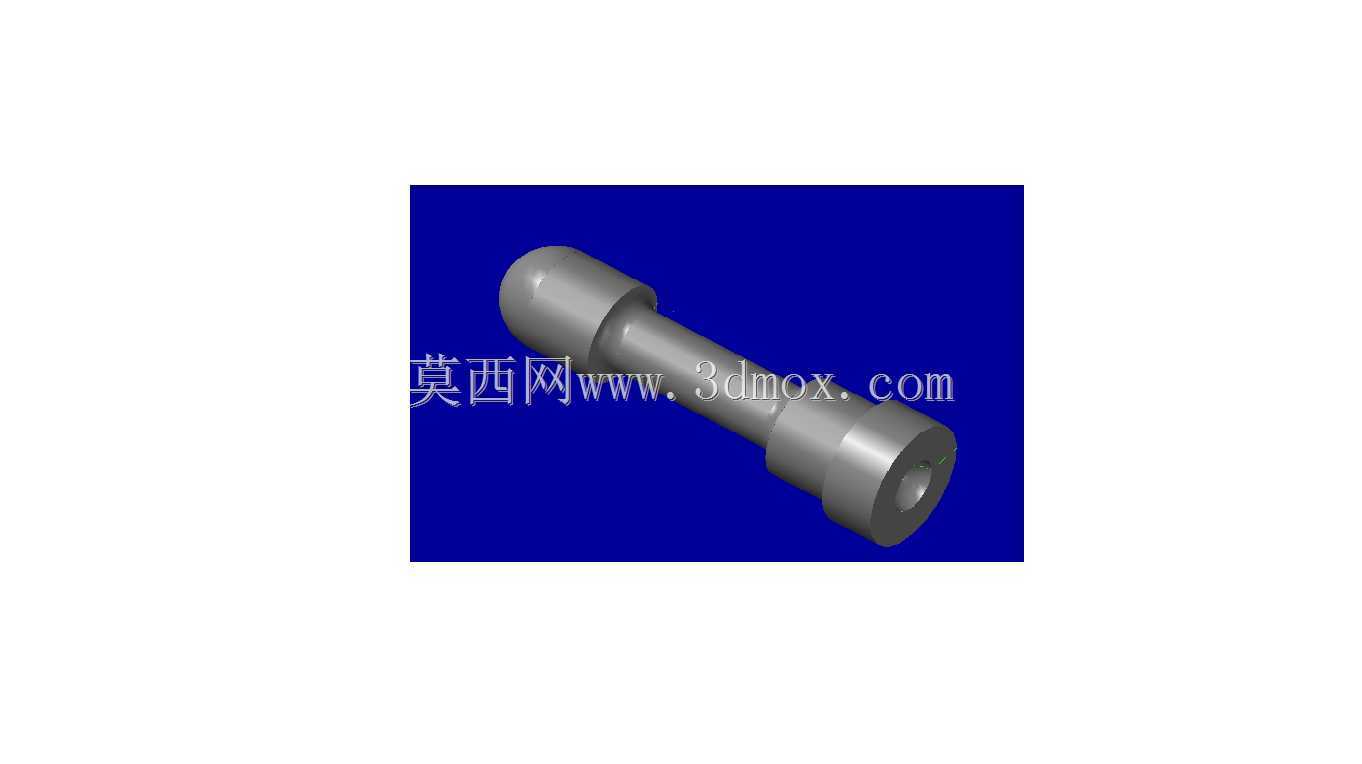

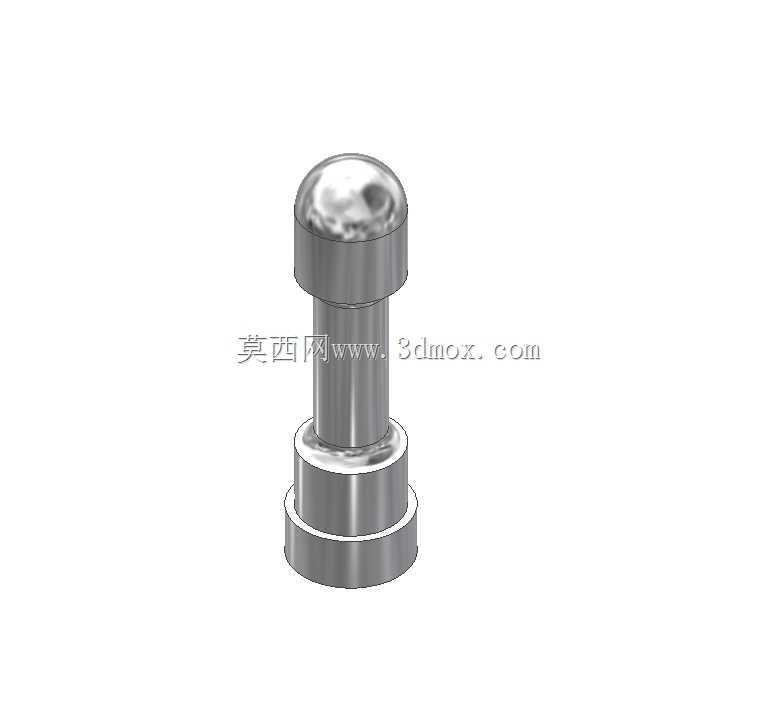

　　在往复式内燃机的配气机构中，气门挺杆是承接凸轮轴驱动力、将凸轮的旋转轮廓运动转化为直线往复运动，进而推动推杆或气门杆完成进排气门启闭动作的核心传动零件，其工作状态直接决定发动机配气相位的准确性、气门升程的精度以及整套配气机构的运行可靠性。这类球面头结构的挺杆，主要适配下置凸轮轴或中置凸轮轴的配气布局，在商用车柴油机、小排量通用汽油机、农用机械动力单元中应用十分广泛，日常工作时需要承受凸轮接触带来的交变接触应力、推杆传递的轴向冲击载荷，同时还要在挺杆孔内完成高频往复滑动，对零件的结构刚性、耐磨性能以及形位公差控制都有极高要求。从结构设计逻辑来看，这款挺杆采用三段式阶梯轴结构，顶端的球面头是与凸轮型面直接接触的部位，设计为球面而非平面，

　　核心是为了补偿挺杆安装过程中可能出现的微小角度偏差，同时在凸轮旋转带动挺杆升降的过程中，球面接触能让挺杆产生缓慢的自转，让接触工作面均匀磨损，避免局部长期接触出现点蚀、偏磨问题，球面的曲率半径需要与配套凸轮的型面曲率做匹配设计，既要保证接触应力处于材料许用范围内，也要避免曲率过小导致接触压强过高、曲率过大失去自转补偿能力。中间的杆身是挺杆的主体导向段，其外径与缸体或挺杆室上的导向孔采用小间隙配合，间隙值通常控制在0.02-0.05mm区间，间隙过大会导致挺杆往复运动时出现偏摆，加剧球面与凸轮的偏磨，甚至引发推杆弯曲变形；间隙过小则会在热机状态下因零件热膨胀出现卡滞，导致气门关闭不严、动力下降甚至活塞顶气门的严重故障。

　　杆身的长度需要根据凸轮轴基圆位置、气门室安装空间、推杆行程做综合匹配，保证凸轮在基圆位置时，挺杆与凸轮之间无多余间隙，同时预留足够的气门间隙调整余量。下端的双层凸缘结构，一方面是作为挺杆的下限位，当凸轮转到最大升程位置时，凸缘上端面与导向孔下端面贴合，限制挺杆的最大上行行程，避免挺杆脱出导向孔；另一方面凸缘的下端面是与推杆端头配合的接触面，设计为平面凹坑结构来定位推杆的球头，保证推杆传递的推力始终沿挺杆轴向分布，避免侧向分力导致挺杆卡滞。从安装边界来看，这类挺杆不需要额外的紧固件固定，直接装入缸体对应的挺杆导向孔内即可，装配时需要保证球面头与凸轮基圆完全贴合，凸缘端的凹坑与推杆球头对中，

　　整套机构装配完成后需要调整气门间隙到对应机型的标准值，保证冷机状态下零件受热膨胀后仍有合理的工作间隙。在实际工况中，挺杆的工作温度通常在80-150℃区间，接触面的滑动速度随发动机转速变化，最高可达2m/s以上，因此零件通常采用低碳合金钢渗碳淬火处理，表面硬度达到HRC58-62，芯部保持足够的韧性来承受冲击载荷，球面部分的粗糙度需要控制在Ra0.8以下，降低摩擦阻力与磨损速率。设计建模过程中，需要重点校验球面与凸轮的接触应力、杆身的轴向压杆稳定性、凸缘部分的抗剪切强度，同时要保证各段轴的同轴度公差在0.01mm以内，避免运动过程中出现卡滞、偏磨问题；导向段的圆柱度公差需要控制在0.005mm以内，保证往复运动的顺畅性。不同于液压挺杆的零间隙设计，这种机械式挺杆结构简单、可靠性高、维护成本低，在高负荷、低转速的柴油动力单元中应用优势明显，建模时需要注意各过渡圆角的处理，避免应力集中导致的零件断裂，尤其是杆身与凸缘、球面头的连接位置，需要采用R0.5-R1的圆角过渡，降低交变载荷下的应力集中系数。
