飞机造型平面钥匙链线框结构设计

　　日常随身配饰的结构设计往往容易被忽略，这类小尺寸挂饰的加工适配性，直接决定了量产阶段的良率与实际使用体验。这款飞机造型的平面钥匙链，在设计阶段就充分考虑了线切割加工的工艺特性，没有设置多余的立体曲面结构，整体保持单平面的轮廓形态，能直接适配快走丝、精雕机的平面加工路径，不需要额外的多轴装夹工序，加工时单次装夹即可完成全部轮廓的切削作业。从实际使用场景来看，这类钥匙链主要用于日常钥匙串的装饰与区分，也可作为航空主题活动的纪念配饰，日常携带时会和钥匙、口袋内壁频繁摩擦，因此设计时特意将所有轮廓转角都做了R0.3以上的圆角过渡，没有尖锐的棱角结构，避免剐蹭衣物或者划伤皮肤，同时也能减少加工时的应力集中，降低线切割过程中尖角处的断丝概率。

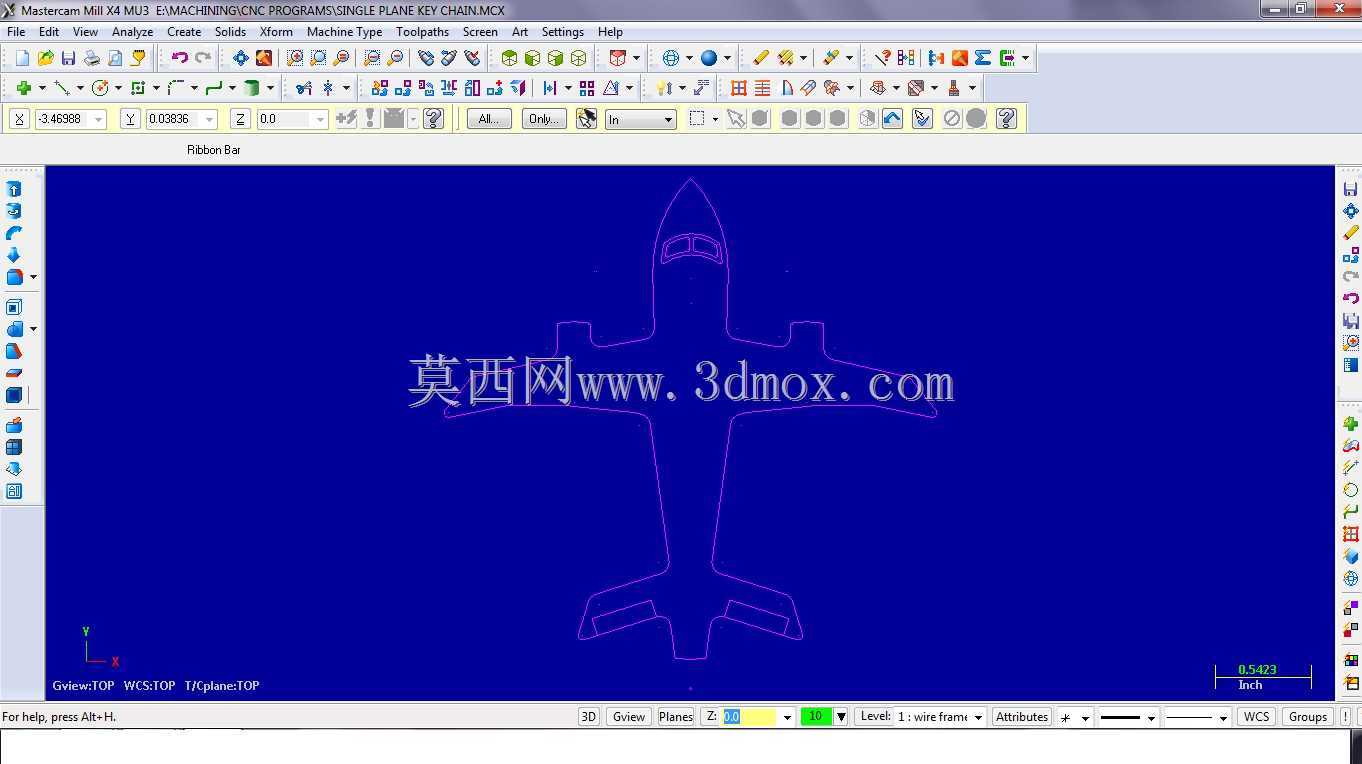

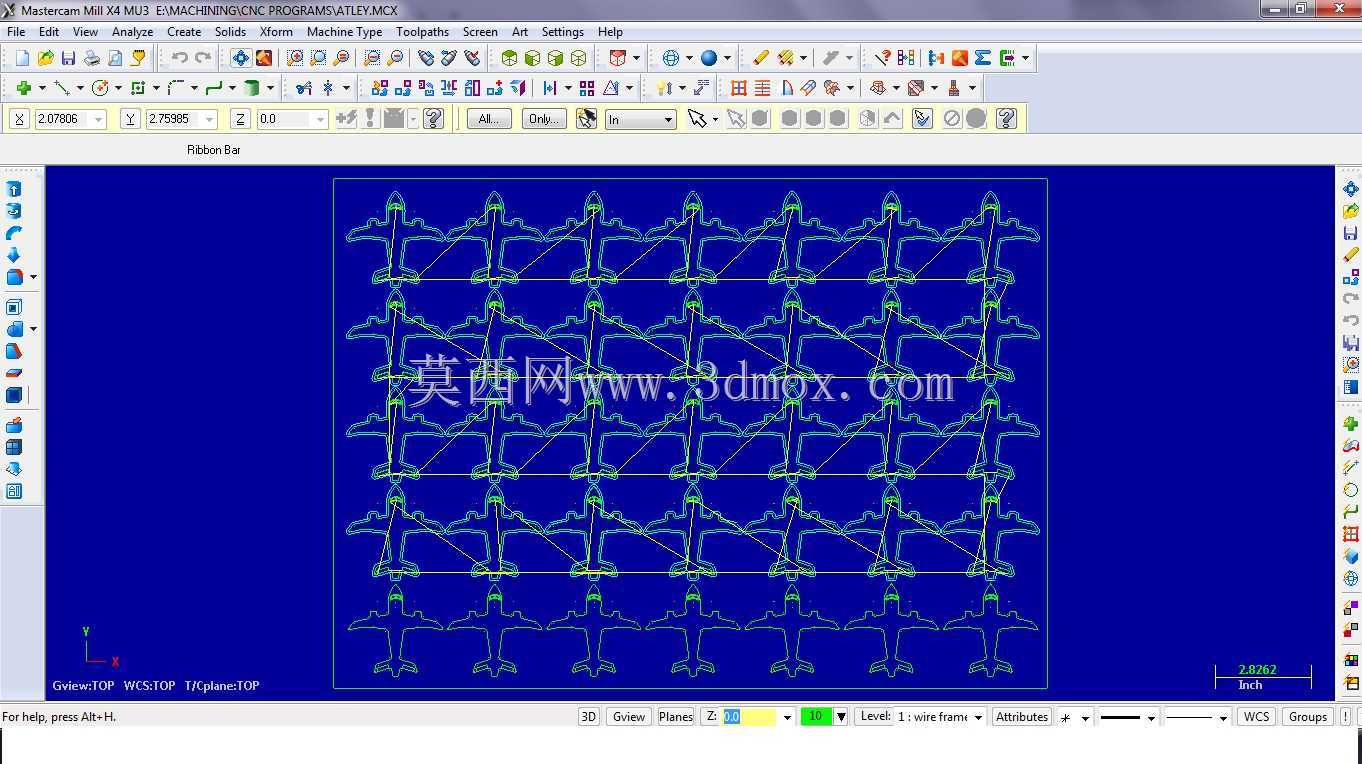

　　设计过程中特意准备了两种结构版本，单平面版本的轮廓线完全闭合，没有多余的内部刀路轨迹，适合直接做冲压或者激光切割的批量加工，材料可以选用不锈钢、黄铜或者铝合金薄板，加工完成后只需要做边缘去毛刺和表面抛光处理即可，加工效率高，单批次量产的成本控制空间更大。带刀具轨迹的版本则是直接适配Mastercam加工编程的刀路文件，内部保留了不同走刀路径的分层轨迹，加工时不需要重新编程排刀，直接导入设备即可完成切削作业，对于小批量定制加工的场景来说，能大幅减少前期的编程准备时间。考虑到钥匙链的实际安装需求，整体轮廓的尺寸控制在50mm以内，挂孔位置设置在飞机造型的机头上方区域，挂孔直径统一为3.2mm，刚好适配常规的钥匙圈、龙虾扣的安装尺寸，

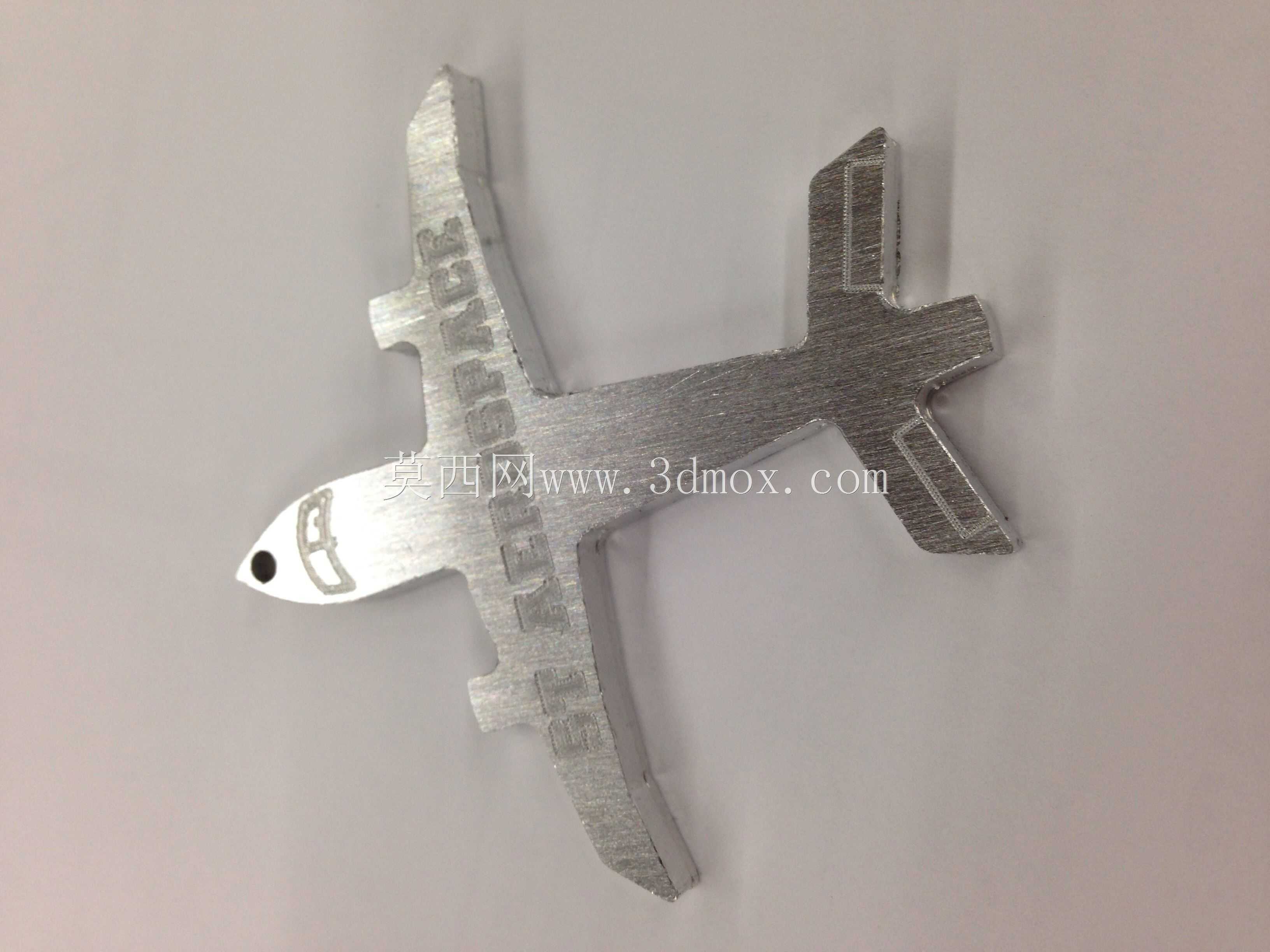

　　不需要额外做扩孔处理，挂孔边缘和外轮廓的最小壁厚保持在2mm以上，即使采用1.5mm厚度的薄板加工，也能保证足够的结构强度，日常使用时不会出现挂孔处断裂的情况。轮廓线条的设计还原了民航客机的基本识别特征，机翼、尾翼的比例协调，没有做夸张的变形处理，既保证了造型的辨识度，又不会因为局部结构过于纤细导致加工时出现变形，比如机翼的最窄处宽度保持在1.5mm以上，尾翼的连接处也做了加宽处理，避免加工完成后轻微磕碰就出现结构断裂。在刀路设计上，带轨迹版本的走刀路径完全顺着轮廓的走向设置，没有多余的空行程，切削参数适配常规的金属薄板加工，走刀速度和下刀深度的设置都经过了实际加工验证，不会出现过切或者切不透的情况，

　　加工完成后的轮廓表面粗糙度能达到Ra1.6，不需要额外的打磨工序就能满足日常配饰的表面质量要求。这类平面结构的钥匙链除了金属加工之外，也能适配亚克力、皮革等非金属材料的激光切割加工，单平面的轮廓结构不需要针对不同材料重新调整模型，只需要根据材料厚度调整对应的切割参数即可，适配的加工场景更广，不管是小批量的个性化定制，还是大批量的量产备货，都能找到对应的加工方案。日常使用过程中，平面结构的钥匙链不会像立体造型的配饰那样容易积存灰尘，表面清洁也更方便，整体重量控制在5g以内，挂在钥匙串上不会增加过多的负重，携带时也不会因为凸起的结构卡在口袋缝隙里。设计阶段还特意考虑了后续表面处理的适配性，平面的结构可以直接做激光打标、阳极氧化、电镀等表面处理，不需要做特殊的工装夹具来固定工件，能进一步降低后续工序的加工成本。
