工业设备用圆盘式外壳固定连接构件

　　在各类工业传动设备、小型动力输出单元以及精密检测仪器的结构搭建中，这类带轴段的圆盘式固定构件是承担壳体定位、部件衔接的核心基础零件，很多一线结构设计人员在做整机布局时，往往会忽略这类固定件的安装边界校核，最终导致整机装配时出现壳体错位、轴段同轴度偏差超差的问题，直接影响设备运行的稳定性。从实际应用场景来看，这类固定构件常被用在小型伺服动力单元的端盖衔接处、精密主轴组件的外壳定位环节，以及部分检测仪器的探头基座固定位置，它既需要承担外壳部分的径向限位，也要保证伸出轴段与内部传动部件的同轴度匹配，避免运转过程中出现偏磨、异响等问题。

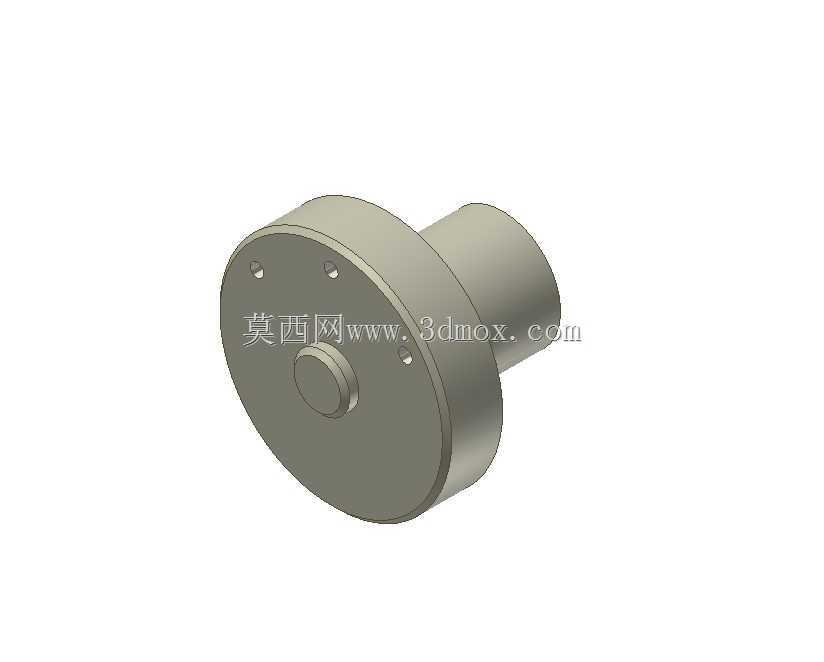

　　从功能特性上看，该构件采用圆盘基座加同轴伸出轴段的一体式结构，圆盘端面上均匀分布的多个安装孔，可通过标准紧固件与设备主体的安装面完成锁附，孔位的分布角度经过对称校核，能保证锁附后受力均匀，不会出现单侧应力集中导致的基座变形。伸出的轴段采用阶梯式设计，端部的小直径凸台可嵌入对应外壳的定位孔内，实现径向的精准限位，避免外壳安装后出现径向窜动；轴段与圆盘衔接的位置做了圆角过渡处理，能有效降低应力集中系数，在设备长期承受振动载荷的工况下，不会出现衔接处断裂的问题。圆盘的端面平整度有严格的设计要求，与设备安装面贴合后，能保证整个固定构件的垂直度偏差控制在合理范围内，不会因为安装面倾斜导致伸出轴段出现偏角。

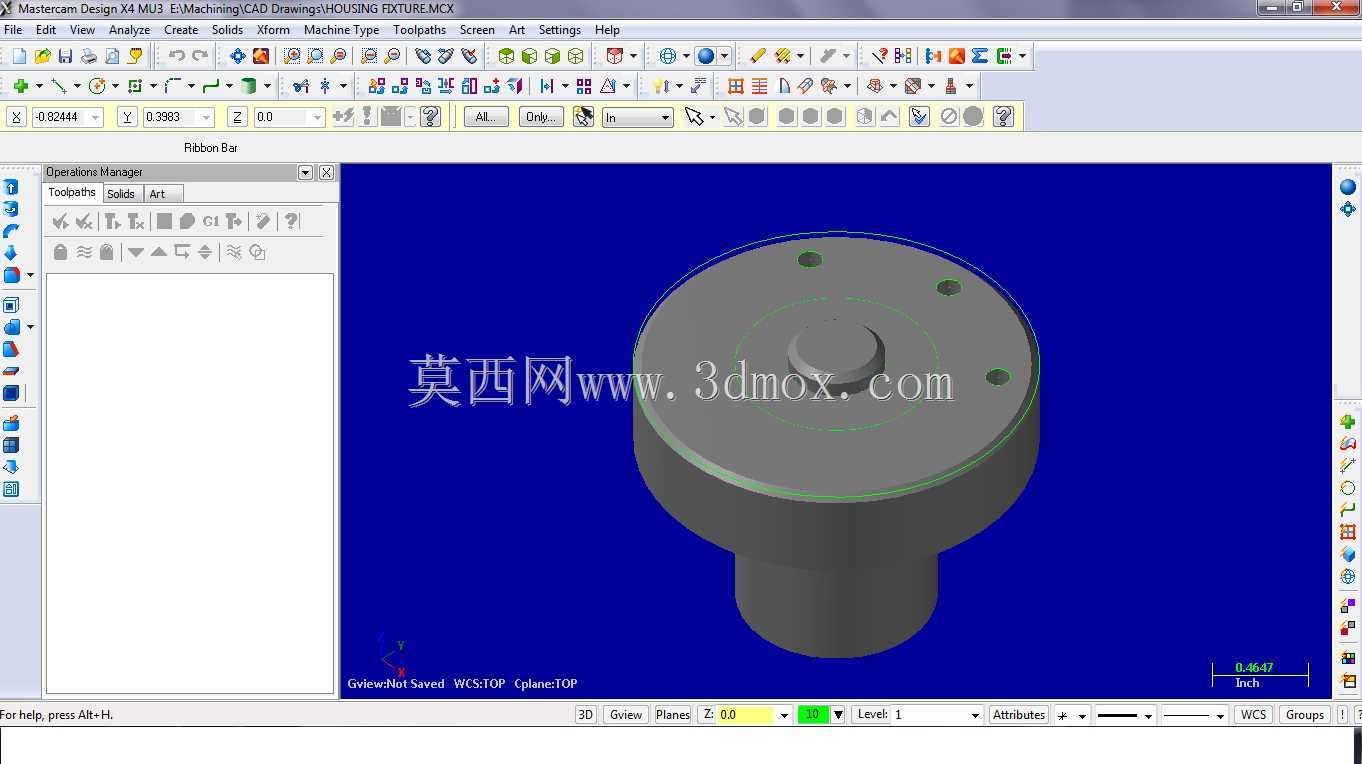

　　在设计思路层面，这类构件的建模过程首先要确定核心的装配基准，也就是圆盘与设备主体贴合的安装端面，所有尺寸都要以这个端面为基准进行推导。首先要匹配内部传动部件的伸出轴直径，确定伸出轴段的内孔或者外圆配合尺寸，这里如果是作为外壳固定使用，轴段多为空心结构，供内部传动轴穿过，因此轴段的内径要预留足够的配合间隙，同时要保证壁厚满足强度要求，避免锁紧螺丝时出现轴段变形。圆盘上的安装孔位要匹配设备主体上已有的螺纹孔分布，不能随意更改孔距，否则会出现无法装配的问题，孔位的中心圆直径要略大于圆盘外径的三分之二，保证锁附后的力臂足够，固定稳定性更好。端部的定位凸台尺寸要与外壳上的定位孔采用过渡配合，既保证安装时的定位精度，又不会因为配合过紧导致装配困难。

　　关于外形尺寸与安装边界，这类构件的圆盘直径通常根据需要固定的外壳外径来确定，一般会比外壳的安装法兰直径小5到10毫米，避免超出外壳轮廓影响外部其他部件的布局；伸出轴段的长度要根据外壳的安装深度来确定，保证定位凸台能完全嵌入外壳定位孔，同时轴段不会与外壳内部的其他部件发生干涉。安装时需要注意，圆盘的贴合面不能有凸起、毛刺等缺陷，否则会导致安装后构件倾斜，锁附螺丝时要采用对角锁紧的方式，按照规定的扭矩逐步拧紧，避免单侧受力过大导致圆盘变形。另外，轴段的外圆表面粗糙度要满足配合要求，过于粗糙会导致外壳安装时卡滞，过于光滑则可能在长期振动工况下出现配合松动。在实际选型适配时，还要考虑设备的运行工况，如果是在振动较大的设备上使用，可在圆盘贴合面增加薄型防滑垫片，进一步提升固定的可靠性，避免长期运行后出现螺丝松动、外壳移位的问题。这类构件虽然结构看似简单，但作为衔接设备主体与外部外壳的关键零件，其尺寸精度、形位公差的设计合理性，直接影响整个设备的装配精度与运行寿命，在建模阶段就要充分考虑各个配合面的公差匹配，以及安装时的操作空间，预留足够的扳手空间用于锁紧安装螺丝，避免出现螺丝无法拧紧的装配问题。
