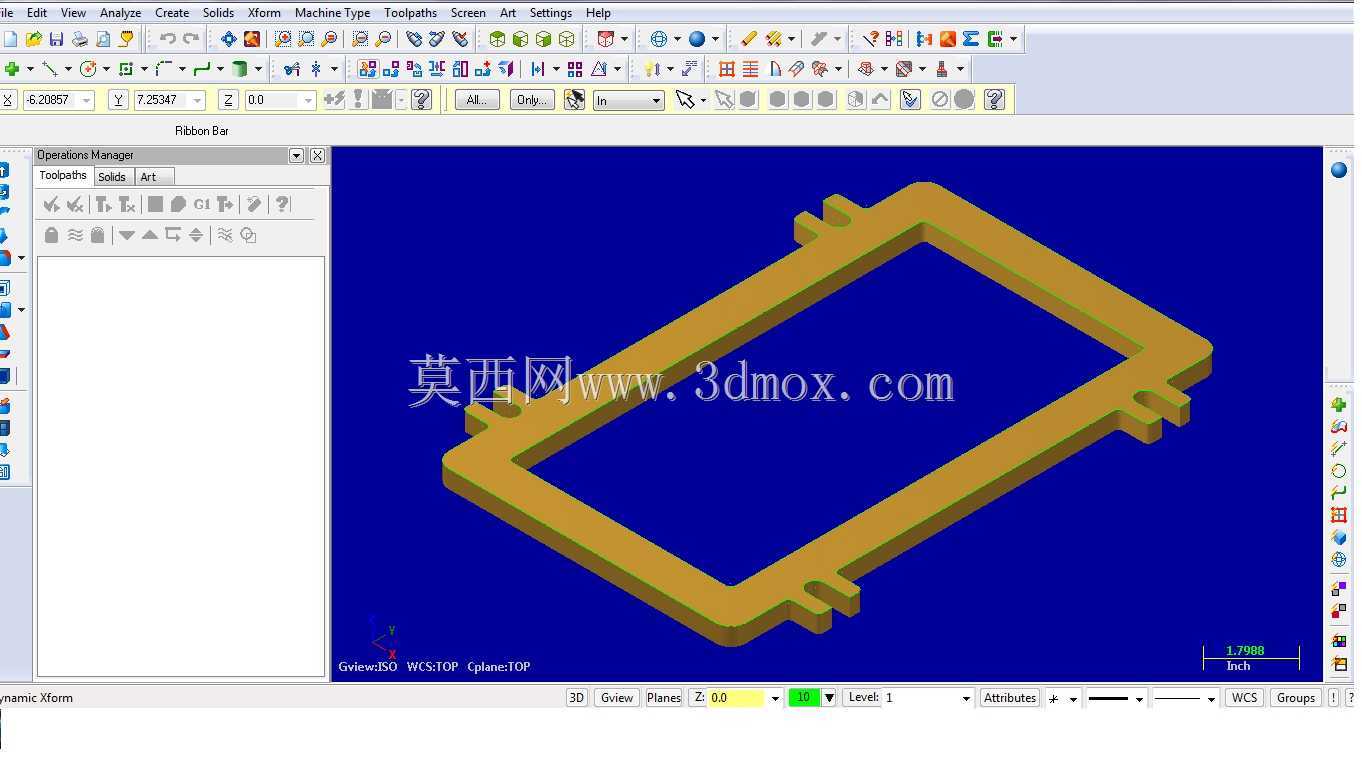

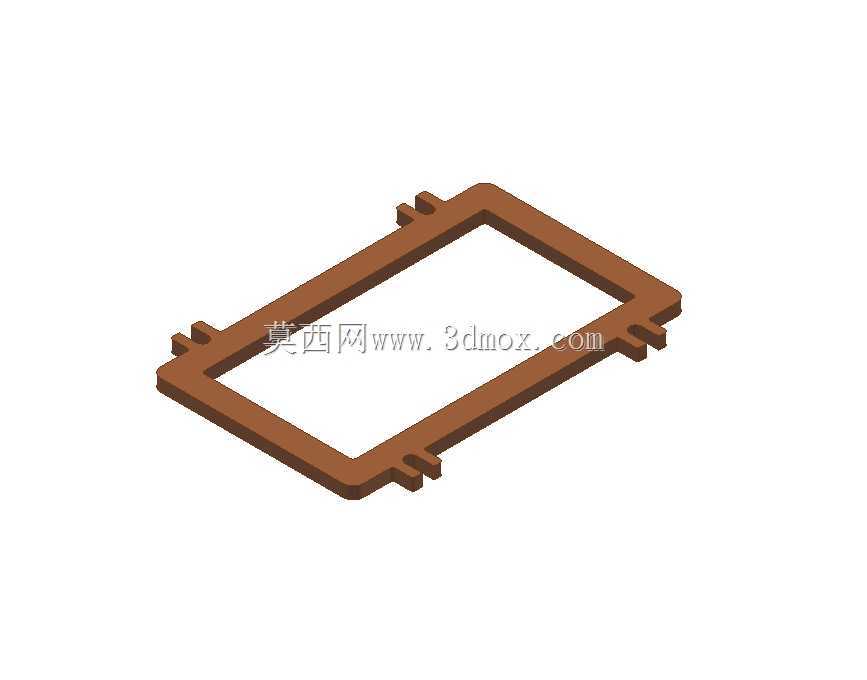

带凸耳矩形料斗连接法兰结构

　　在散料输送、粉体加工、粮食储运、建材生产这类涉及颗粒、粉状物料流转的工业场景里，料斗是衔接上下工序的核心过渡构件，而法兰作为料斗与上下游设备、管路实现刚性密封连接的关键部件，其结构合理性直接决定整套物料输送系统的运行稳定性，一旦法兰连接失效，轻则出现物料撒漏造成现场污染与物料损耗，重则导致系统风压失衡，影响整条生产线的物料输送效率。这款矩形带凸耳的料斗法兰，是针对矩形截面料斗的连接需求专门设计的结构，区别于常规圆形法兰的对称受力结构，矩形法兰在长边与短边的受力分布存在天然差异，设计过程中需要针对性做结构强化。从实际使用场景来看，这类法兰主要适配方形、矩形出料口的料斗下端，用来对接下方的螺旋输送机、振动给料机、溜槽或者密闭输送管路，也可用于料斗上段与储料仓出料口的连接，在粮食加工的原料暂存料斗、建材行业的粉料配料料斗、化工领域的颗粒原料中转料斗上都有广泛应用。

　　设计这款法兰时，首先要匹配对应料斗的截面尺寸，法兰的内圈轮廓需要和料斗的内壁完全齐平，不能出现向内凸出的台阶，否则物料流经此处时会出现积料、挂料问题，长期运行后积料受潮结块会堵塞料斗出口，尤其是处理粘性较强的粉体物料时，内圈的齐平度要求更高，建模时需要严格保证法兰内圈尺寸与料斗侧壁的内壁尺寸完全一致，焊接或者螺栓连接后内壁过渡顺滑无凸起。法兰本体采用等截面的框型结构，截面厚度根据料斗的满载载荷、连接后的密封压力确定，常规工况下如果是常压敞开式料斗连接，法兰厚度满足螺栓锁紧时不变形即可，如果是带风压的气力输送系统配套料斗，法兰厚度需要适当增加，避免锁紧后法兰长边出现向外翘曲的变形，导致密封垫压合不严出现漏风漏料问题。

　　法兰外侧均匀分布的凸耳结构是这款法兰的核心设计特点，区别于在法兰本体上直接加工螺栓孔的常规矩形法兰，这种外伸凸耳的结构可以在保证螺栓连接强度的前提下，大幅缩减法兰本体的整体宽度，减少法兰加工时的材料消耗，同时凸耳位置的螺栓锁紧力可以更均匀地分布在法兰的四个边段上，避免螺栓孔开在法兰本体上时，孔位周边应力集中导致法兰变形的问题。凸耳的位置排布需要结合连接端的螺栓孔位做匹配，通常在矩形法兰的四个角附近、长边的中点位置都设置对应凸耳，保证每一段法兰边都有足够的锁紧点，相邻两个凸耳的间距不能过大，否则两个螺栓之间的法兰段会因为锁紧力不足出现缝隙，对于密封要求较高的工况，凸耳间距需要控制在150mm以内，保证密封垫全程处于均匀受压状态。

　　从安装边界来看，这款法兰的外轮廓尺寸由料斗截面尺寸、凸耳外伸长度共同决定，凸耳上的螺栓孔中心需要和法兰密封面保持足够的距离，避免螺栓锁紧时凸耳根部出现断裂，建模时需要给凸耳根部做适当的圆角过渡，减少应力集中。安装时法兰与料斗端部的连接可以采用连续焊接的方式，焊接后需要打磨焊渣保证内壁顺滑，法兰与下游设备连接时，需要在两个法兰的密封面之间加装对应材质的密封垫，密封垫的内圈尺寸不能小于法兰内圈尺寸，防止密封垫向内凸出阻碍物料流动，螺栓锁紧时需要采用对角交替锁紧的方式，避免单侧受力导致法兰偏移，保证整个密封面的压力均匀。

　　在实际选型适配时，需要先确认料斗的内壁截面尺寸，再匹配对应规格的法兰，同时要确认下游连接设备的接口螺栓孔位，保证凸耳上的螺栓孔位置与对接端孔位完全重合，避免出现安装错位的问题。如果是用于食品级物料输送的场景，法兰材质需要选用符合食品接触要求的不锈钢材质，表面做抛光处理减少物料粘附，如果是用于矿山、建材这类磨损较强的工况，法兰可以选用耐磨钢材制作，或者在法兰内壁加装耐磨衬板，延长构件的使用寿命。建模过程中需要重点关注法兰内圈与料斗的配合公差、凸耳螺栓孔的位置度公差，避免加工后出现安装错位，同时要核算法兰本体的结构强度，保证满载工况下法兰不会出现塑性变形，影响连接密封性。
