燕尾形止动导轨结构三维设计

项目分类:导轨 发布时间:2021-12-04 ID:437984
  • 燕尾形止动导轨结构三维设计
  • 燕尾形止动导轨结构三维设计

  燕尾形止动导轨是滑动导向类部件里应用场景十分广泛的一类结构,常见于各类需要精准直线导向同时具备位置锁止需求的设备工位,比如小型工装的滑台进给、检测设备的调节工位、专用机床的辅助导向滑座、印刷包装设备的挡料调节机构等场景,这类导轨依靠燕尾斜面的配合实现导向过程中的间隙自补偿,相比矩形导轨,其接触刚度更高,导向过程中不会出现侧向窜动,同时自带的止动结构可以在滑台调整到目标位置后完成位置锁定,避免设备运行过程中滑台出现位移偏差。

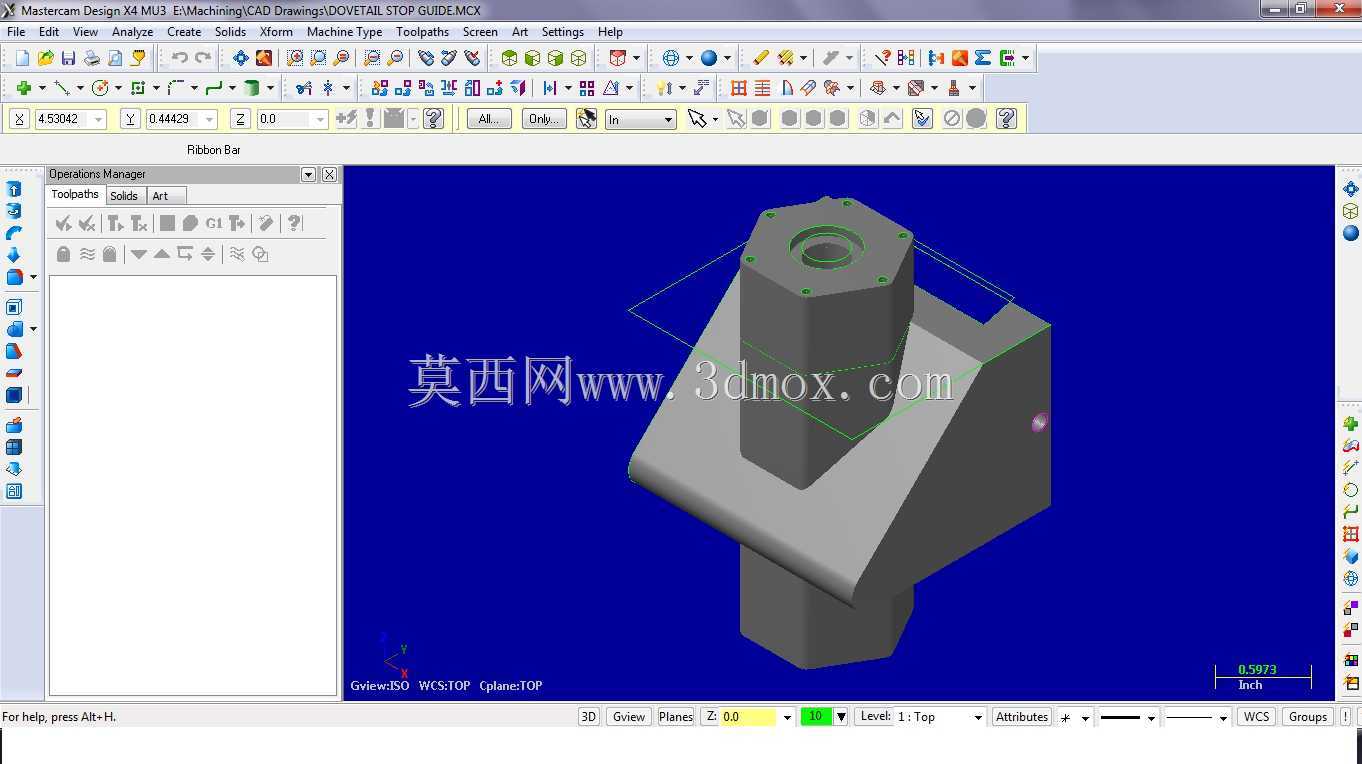

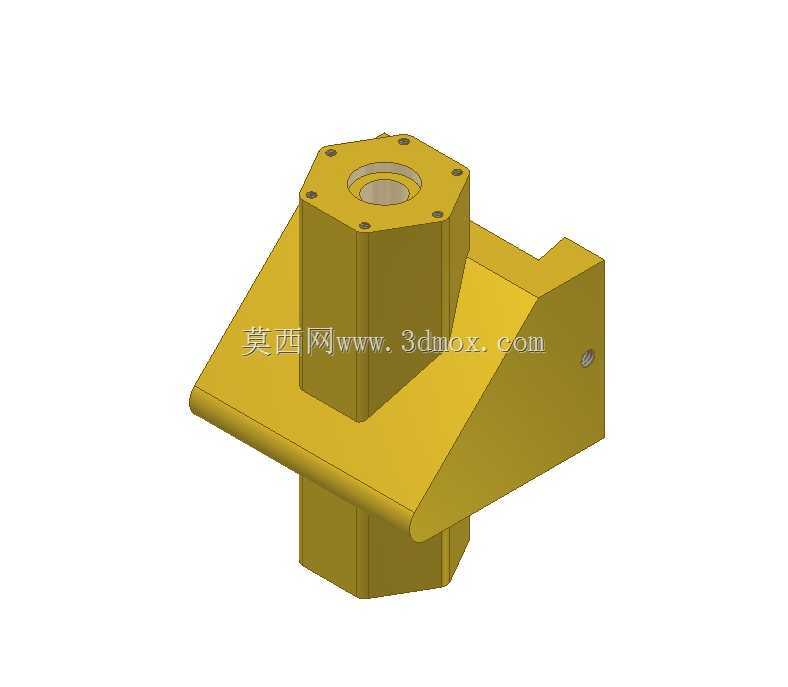

  从结构功能来看,这款燕尾形止动导轨分为固定基座部分和滑动配合部分,上部的六方柱结构是止动锁紧的受力部位,内部设置的通孔用于穿装锁紧螺杆,当滑台移动到指定位置后,拧紧上部的锁紧螺母,就可以通过斜面的压紧力让滑动副之间产生足够的静摩擦力,实现位置的固定,不需要额外加装独立的锁紧块,整体集成度更高。下部的燕尾滑动面采用了对称式的斜面设计,配合面的角度选用了设备中常用的55度燕尾角,这个角度的设计兼顾了导向的灵活性和锁紧时的受力性能,角度过小会导致锁紧需要的轴向力过大,角度过大则会降低导向的精度保持性,长期运行后容易出现磨损间隙。

  设计过程中,首先需要确定导轨的额定负载,这类中小型燕尾导轨通常用于承受100kg以内的垂直或水平负载,因此燕尾配合面的宽度设置为适配常规小型滑台的尺寸,滑动行程可以根据实际安装需求进行调整,基座上的侧向安装面设置了安装螺孔,用于将导轨整体固定在设备的安装基准面上,安装时需要保证导轨的直线度与设备的运动方向平行,安装面的平面度公差需要控制在0.02mm以内,避免安装应力导致导轨变形,影响滑动顺畅度。上部的锁紧部位采用六方外形,一方面方便锁紧时的扳手施力,另一方面六方的平面可以作为位置检测的基准面,方便安装时打表校正导轨的安装精度。

  从安装边界来看,这款导轨的整体外轮廓尺寸适配小型设备的安装空间,基座的侧向伸出部分是安装定位的贴合面,安装时需要保证该面与设备机架的定位面完全贴合,避免出现悬空导致锁紧时基座变形。滑动部分的上部连接面设置了多个安装螺孔,用于固定需要导向移动的负载部件,螺孔的位置采用均匀分布的设计,保证负载安装后的受力均匀,不会出现偏载导致滑动面局部磨损加剧。导轨的滑动面在加工时需要保证表面粗糙度达到Ra1.6以下,降低滑动过程中的摩擦阻力,同时配合面之间需要预留0.01-0.03mm的配合间隙,既保证滑动顺畅,又不会出现过大的导向间隙影响运动精度。

  在实际使用场景中,这类燕尾形止动导轨不需要配套滚珠丝杠等精密传动部件,很多时候是用于手动调节的工位,比如木工机械的靠模调节、小型焊接工装的位置调整、光学检测设备的镜头架微调等场景,相比线性导轨,其结构更简单,抗冲击能力更强,在多粉尘、多切屑的加工场景下,燕尾结构的防护性能更好,不容易因为杂物进入滑动面导致卡滞,日常维护只需要定期在滑动面涂抹润滑脂即可,维护成本远低于滚动类导向部件。设计时还考虑了磨损后的补偿问题,长期运行后滑动面出现磨损间隙时,可以通过修刮燕尾斜面或者调整锁紧螺杆的预紧力来消除间隙,延长部件的整体使用寿命,不需要整体更换导轨组件,对于设备的后期运维十分友好。

  在三维建模过程中,这类结构需要重点保证燕尾斜面的角度一致性,配合面的拔模斜度需要严格控制,避免加工时出现干涉,上部的锁紧柱与滑动基座的连接部位做了圆角过渡,降低应力集中,避免锁紧时应力过大导致连接部位开裂。基座的侧向缺口是为了适配安装时的避让空间,避免与设备上的其他部件产生安装干涉,整体结构没有多余的冗余设计,所有的结构特征都服务于导向和锁紧的核心功能,零件的加工工艺性良好,采用常规的铣削、磨削加工就可以达到设计精度要求,不需要特殊的加工设备,适合批量加工制作,广泛适配各类中小型设备的导向调节工位需求。
