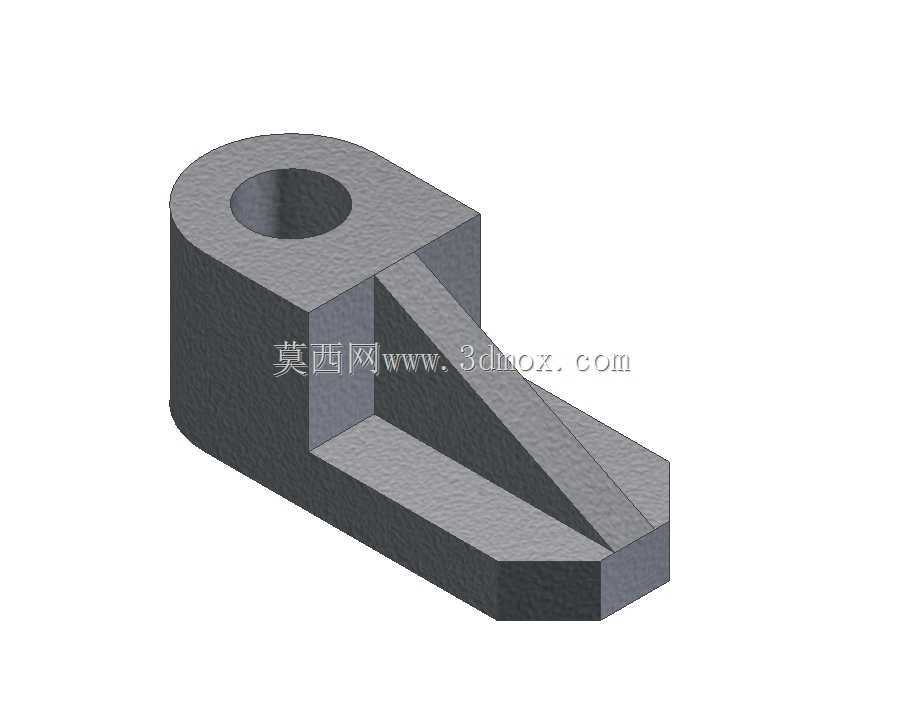

带加强筋立式单孔安装固定支撑块

　　这款固定支撑块在各类工装夹具、非标自动化输送线、小型设备机架的辅件配置中应用十分广泛，日常产线改造、设备维保、工装搭建场景里，经常需要这类结构紧凑的固定件来完成部件的限位、支撑与连接定位。从实际使用场景来看，它常被用在气动元件的安装支撑、传感器支架的固定基座、小型导轨的端部挡块、工装板的侧边定位块位置，相比一体式焊接的固定结构，这种独立加工的固定块安装调整更灵活，后期更换维护成本更低，不会因为局部磨损就需要整体更换机架结构。

　　从功能特性上看，主体立式段的通孔为标准光孔设计，适配对应直径的螺栓或销轴穿装，既可以通过螺栓将该固定块锁紧在安装基准面上，也可以穿装销轴作为铰接支撑点，适配摆臂、连杆类小负载部件的转动连接需求。底部的水平延伸段为安装贴合面，加工时需要保证该平面与立式段轴线的垂直度，避免安装后出现支撑偏斜，导致连接部件受力不均。连接立式段与水平段的三角加强筋是整个结构的核心受力强化部分，在承受侧向推力、竖向载荷时，加强筋可以分散转角处的应力集中，避免长期受载后出现根部断裂的问题，相比无筋的L型固定块，带筋结构的抗弯曲载荷能力可以提升60%以上，更适合有冲击载荷的工位使用。

　　设计思路上，整体采用等壁厚的结构布局，所有转角处都做了小尺寸圆角过渡，一方面是减少加工时的应力集中，另一方面也避免热处理或使用过程中尖角处出现开裂。立式段的外圆做了整圆设计，相比方形立式结构，整圆结构在穿装销轴或螺栓时，不会因为边角磕碰导致安装卡滞，同时外圆面也可以作为圆周定位的基准面，适配带圆弧卡槽的安装座使用。水平段的端部做了斜切处理，并非直角收尾，这个设计主要是为了避让安装位置周边的凸起结构，减少安装时的空间干涉，同时也能减少材料用量，在不降低结构强度的前提下控制零件重量。

　　从安装边界来看，使用时需要注意，底部水平安装面的贴合区域需要提前做平面度处理，保证贴合间隙不超过0.05mm，避免锁紧螺栓后零件出现翘曲，导致立式段的孔位轴线偏斜。穿装螺栓的规格需要与通孔直径匹配，单边间隙控制在0.1-0.2mm之间，间隙过大容易导致固定后出现晃动，间隙过小则会增加安装难度。如果作为铰接支撑使用时，销轴与孔的配合建议选用H8/h7的间隙配合，同时在孔端预留润滑脂加注的空间，保证转动副的长期运行顺畅。在载荷适配方面，该固定块适合承受1000N以内的静载荷，或500N以内的往复冲击载荷，超出载荷范围时需要加大整体尺寸或更换更高强度的材料。

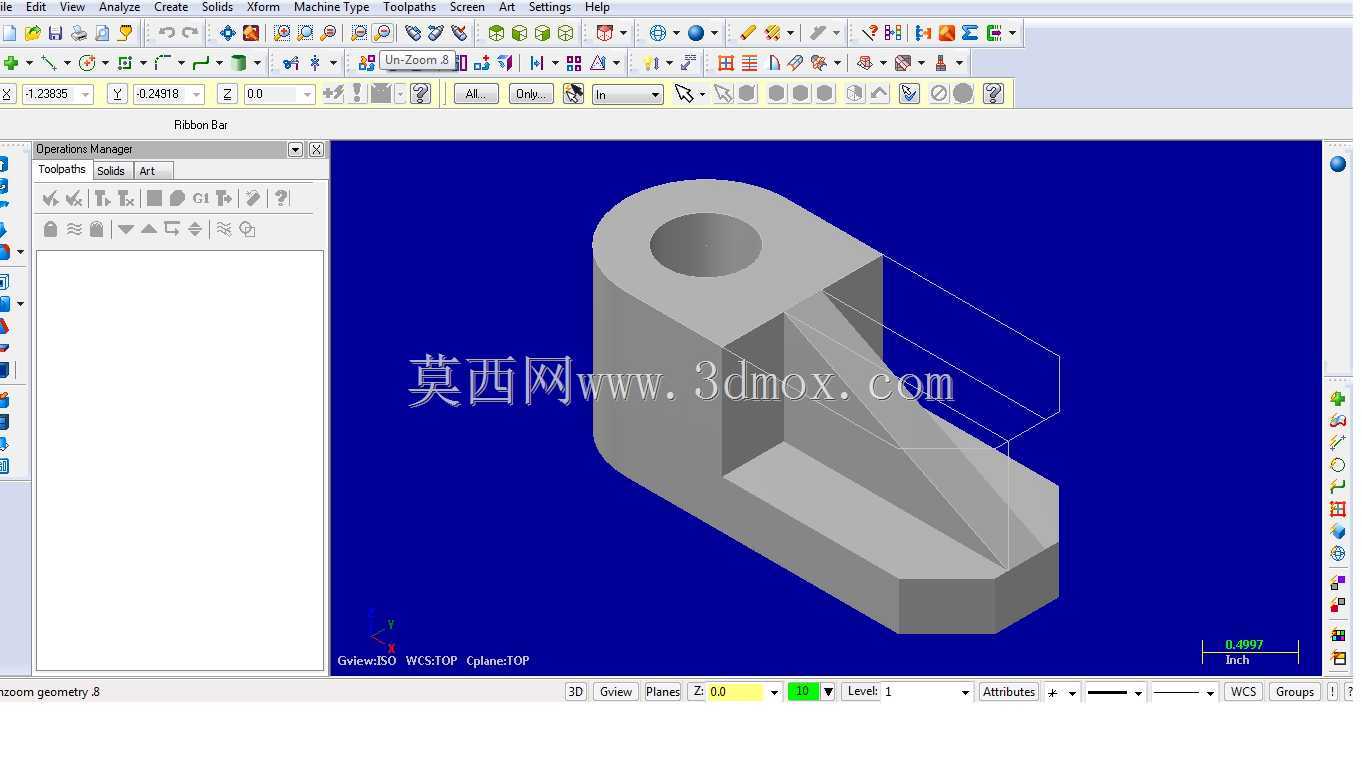

　　建模过程中需要重点关注几个关键尺寸的公差配合：立式通孔的圆柱度需要控制在0.02mm以内，保证穿装部件的同轴度；底部安装面与孔轴线的垂直度公差不大于0.03mm/100mm，避免安装后出现偏载；加强筋与两个主体段的连接圆角需要均匀一致，避免出现应力集中的薄弱点。实际加工时，这类零件常选用45号钢或铝合金作为毛坯材料，钢制零件表面做发黑处理防锈，铝合金零件做阳极氧化提升表面硬度，根据使用场景的防腐需求也可以选择304不锈钢材质加工，适配潮湿或有腐蚀介质的生产环境。
