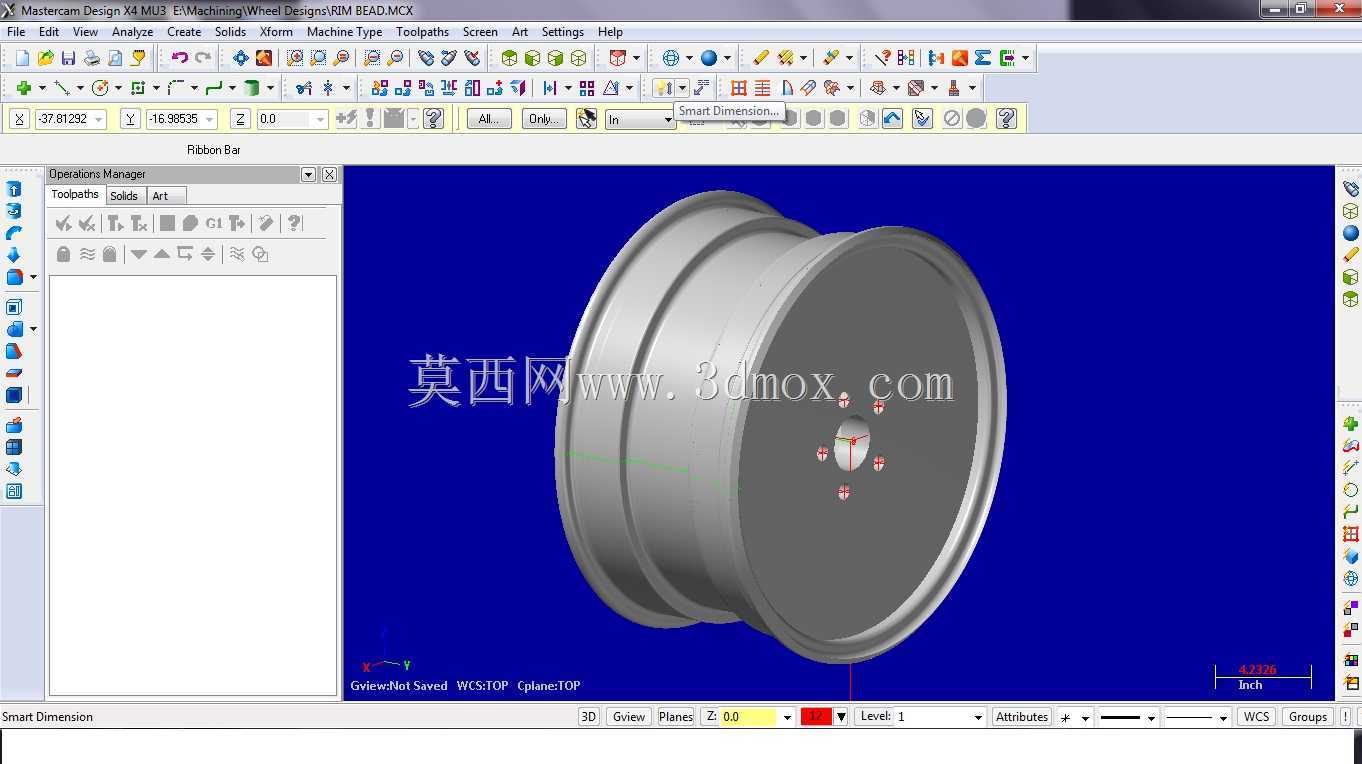

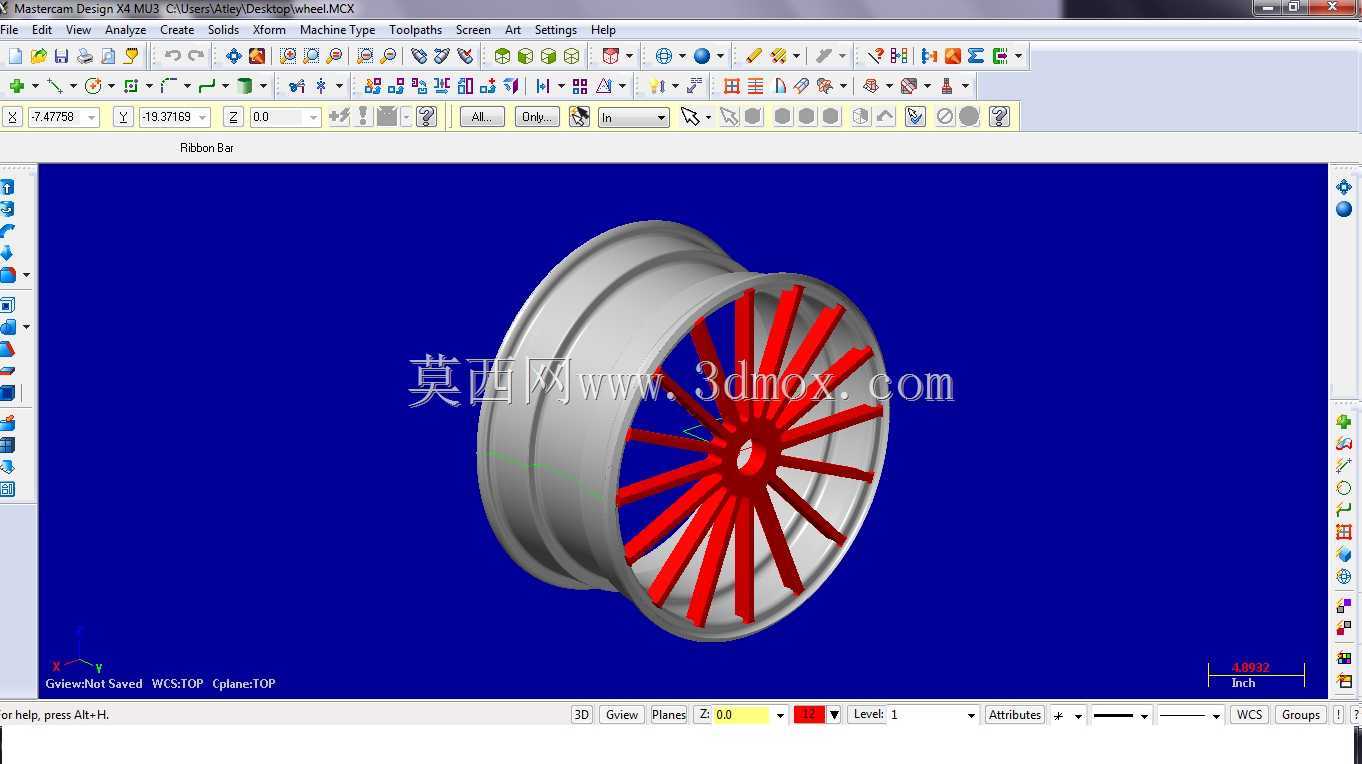

汽车轮毂基础轮坯结构三维设计

　　轮坯作为汽车车轮成品加工的前置基础坯件，是轮毂成型工序中衔接铸造/锻造毛坯与精加工成品的核心中间结构，在商用车、乘用车的车轮生产链路里，这个结构的设计合理性直接决定后续机加工的余量分布、材料利用率以及成品车轮的结构强度上限。从实际生产场景来看，轮坯需要适配后续数控车削、铣削加工的装夹定位需求，其外轮廓的轮辋部位预留了均匀的加工余量，避免后续加工出现局部余量不足导致的废品，同时轮辐安装面的基准位置做了平整化处理，方便机加工时以端面作为定位基准，保证轮辋跳动、安装孔位置度的加工精度能满足整车装配要求。

　　设计这类轮坯结构时，首先要匹配对应车型的车轮载荷参数，轮辋部分的壁厚梯度需要结合车轮受力分布做调整——轮辋与轮辐连接的过渡区域是车轮承受路面冲击载荷的核心受力区，轮坯在该位置的壁厚要比轮辋边缘区域更厚，既保证后续精加工后该区域的有效壁厚满足强度要求，也避免多余的材料残留增加后续切削量。轮坯中心的安装基准孔位置，预留了足够的镗削加工余量，能够适配不同车型轮毂的中心孔尺寸、螺栓孔分布圆的加工需求，不需要额外更换坯件就能覆盖同系列不同配置车型的车轮加工要求，大幅降低坯件的开模成本。

　　从安装边界来看，轮坯的整体外圆尺寸需要小于对应规格成品轮毂的最大外圆直径，预留的加工余量控制在合理区间内，既不会因为余量过大导致加工工时过长、刀具损耗增加，也不会因为余量过小无法消除铸造/锻造过程中产生的表面氧化层、微小变形缺陷。轮坯的轴向总厚度同样要匹配成品轮毂的安装宽度要求，轮辋的胎圈座位置在坯件阶段就做了近似轮廓的成型，后续精加工只需要切削出标准的胎圈座角度、密封槽结构即可，不需要从实心坯料开始切削，能大幅缩短单件加工周期。

　　在实际的车轮生产车间里，这类轮坯通常会通过辊道输送到数控加工工位，依靠轮坯中心的预制工艺孔和端面定位块完成装夹，一次装夹就能完成轮辋外圆、内孔、安装端面的大部分切削工序，减少二次装夹带来的定位误差。设计过程中还要考虑轮坯的脱模/出模便利性，所有非加工面的拔模斜度控制在合理范围内，避免成型过程中出现坯件拉伤、缺料的缺陷，同时轮坯的非加工面不需要过高的表面精度，只要能满足成型工艺要求即可，把加工资源集中在与轮胎配合、与车桥安装配合的关键工作面上。

　　从功能特性上来说，轮坯的结构设计直接影响成品车轮的动平衡表现，如果轮坯本身的壁厚分布不均匀，后续精加工即使完成尺寸修正，也会因为材料密度分布、内部应力的问题导致车轮动平衡超标，装车后出现高速抖动的问题，因此在轮坯设计阶段就通过对称式的壁厚分布设计，保证坯件各个方位的质量差控制在极小范围内，减少后续动平衡工序的配重块添加量，甚至可以实现部分坯件精加工后直接满足动平衡要求，省去额外的配重工序。另外轮坯的材料通常选用适配车轮使用要求的铝合金或者钢材，结构设计时要结合材料的成型特性，比如铝合金铸造轮坯需要在厚壁位置设计合理的补缩通道，避免成型后出现内部缩孔缺陷，影响成品车轮的疲劳强度；钢制锻造轮坯则要考虑锻压过程中的金属流动方向，让金属纤维方向尽量与车轮受力方向一致，提升成品的抗冲击性能。

　　在整车装配场景中，精加工后的轮毂需要承担整车垂直载荷、转向时的横向载荷以及制动过程中的扭矩载荷，轮坯阶段的结构强化设计，能够让成品轮毂在长期交变载荷作用下不会出现应力集中导致的开裂问题，尤其是轮辋与轮辐连接的圆角过渡区域，轮坯阶段就预留了足够的圆角加工余量，后续精加工后形成平滑过渡的圆角结构，避免应力集中点的出现，提升车轮的使用寿命。同时轮坯的轮辋部分轮廓设计，要适配不同规格轮胎的安装需求，保证后续加工出的胎圈座能够与轮胎胎圈紧密贴合，避免车辆行驶过程中出现轮胎漏气、脱圈的安全隐患。
