L型带孔安装固定支撑支架结构

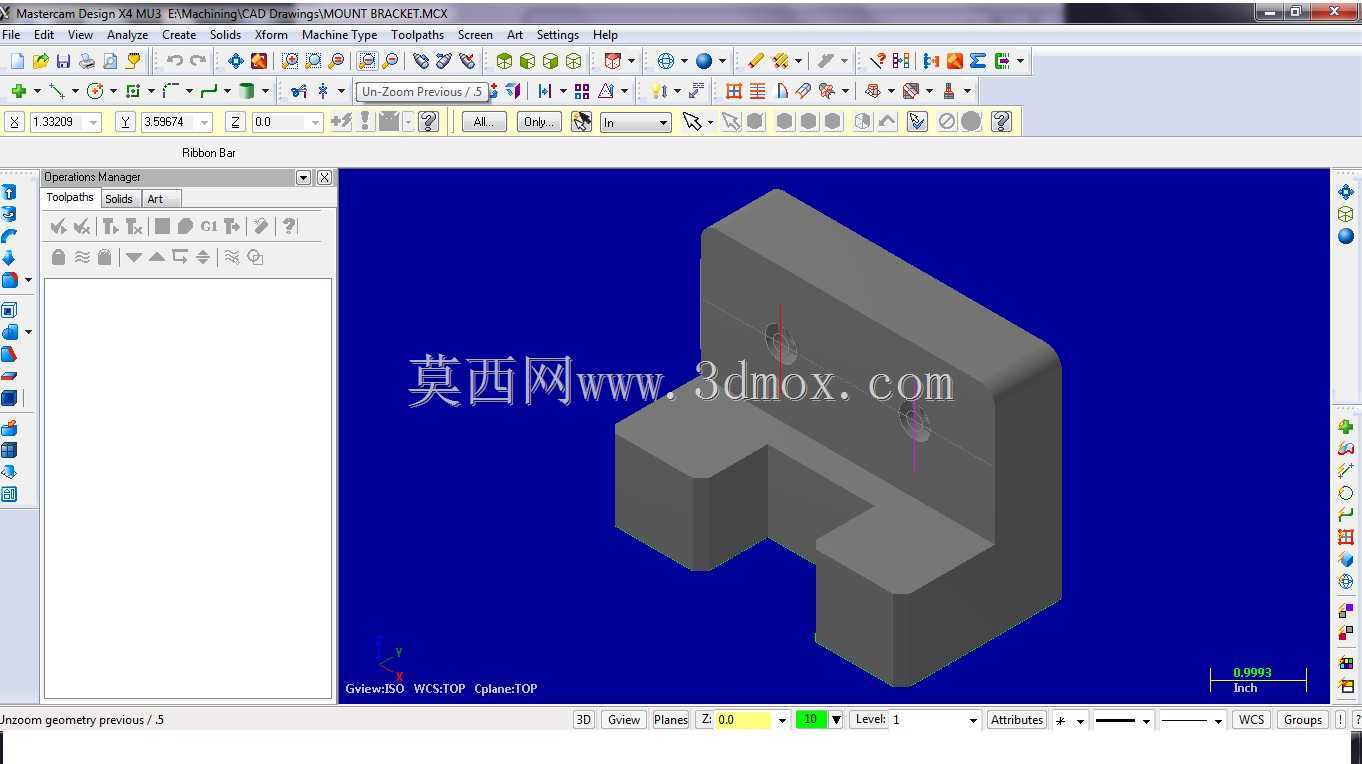

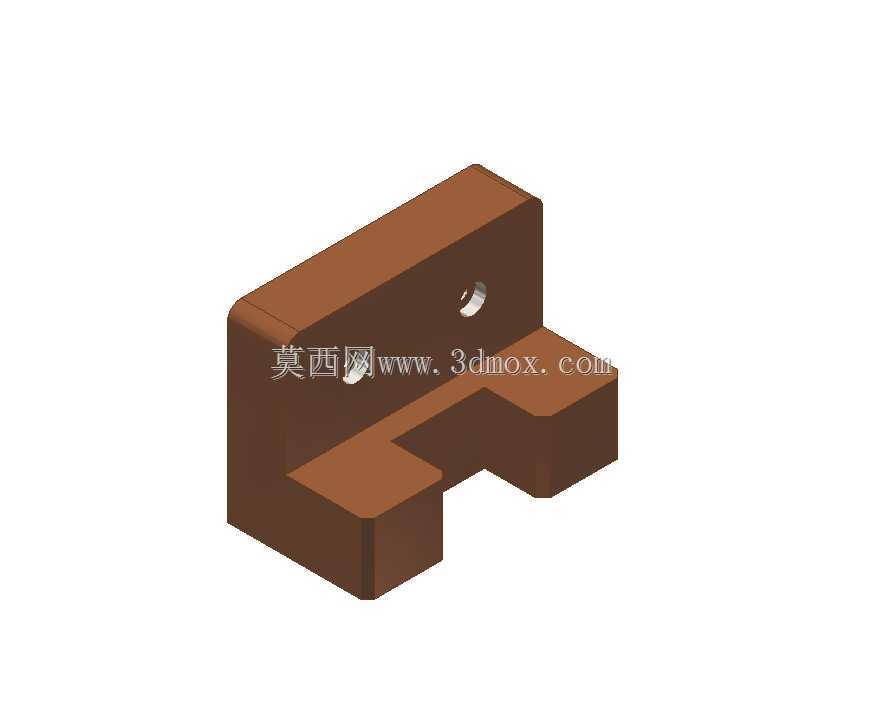

　　这类L型安装支架在工业现场的应用覆盖范围极广，小到小型传感器的安装固定，大到气动管路、小型电控元件的支撑定位，都能见到这类结构的身影，它的核心作用是在两个垂直安装面之间建立稳定的连接过渡，避免被支撑件直接贴合设备主体带来的装配干涉、拆装不便问题。从结构形态来看，该支架采用一体式弯折成型的结构设计，主体分为垂直安装面与水平支撑面两个功能区域，垂直安装面上预留了沉头安装孔，用于将支架整体固定在设备的立面基座上，沉孔的设计可以让紧固件安装后端面与支架表面齐平，不会突出平面刮擦后续安装的零部件，也能避免螺栓头外露带来的积尘、磕碰损伤螺纹的问题。水平支撑面采用了缺口式的结构设计，并非完整的矩形平面，

　　这种设计一方面是为了避让被支撑件下方的凸起结构，给相邻部件留出足够的装配间隙，另一方面也能在保证结构强度的前提下减少材料用量，降低支架自身重量，对于需要控制整体设备重量的轻量化装配场景来说，这类细节设计的实用性非常突出。在实际选型使用时，首先要确认支架的安装边界尺寸，垂直面的安装孔中心距需要和基座上的预留孔位完全匹配，否则安装时会出现孔位错位强行锁紧导致支架变形的问题；水平支撑面的承载面尺寸要大于被支撑件的安装接触面，保证支撑受力均匀，不会出现局部应力集中导致支架弯折断裂的情况。设计这类支架结构时，弯折处的圆角处理是很容易被忽略的细节，直角弯折的位置会存在明显的应力集中，在长期承受交变载荷的场景下，很容易从弯折处出现疲劳裂纹，

　　因此在弯折位置设置合理的过渡圆角，能够有效分散应力，提升支架的整体使用寿命。另外支架的两个安装面的平面度也有明确要求，如果安装面存在翘曲变形，锁紧螺栓后支架会产生内应力，长期使用后会出现位置偏移，导致被支撑件的定位精度下降，因此在加工成型后需要对两个安装面进行校平处理，保证平面度公差在合理范围内。从安装适配性来看，这类支架不需要复杂的配套安装件，只需要对应规格的螺栓、防松垫圈就可以完成固定，拆装维护非常方便，在设备改造、临时加装零部件的场景下，这类通用型安装支架的适配性远高于定制的复杂支撑结构，不需要针对特殊安装位单独开模加工，能够大幅缩短现场改造的施工周期。在受力特性方面，这类L型支架的主要受力方向是垂直于水平支撑面的下压力，

　　以及平行于垂直安装面的侧向剪切力，因此在材料选择上通常会选用强度足够的结构钢或者硬质铝合金，根据实际承载需求选择对应的材料厚度，承载要求高的场景可以在弯折处增加加强筋结构，进一步提升结构刚性，避免受力后出现形变。很多现场装配人员在使用这类支架时容易忽略安装面的贴合度问题，如果支架和基座之间存在杂物、焊渣导致贴合不紧密，锁紧螺栓后支架会处于受力扭曲的状态，即使初始安装精度符合要求，设备运行一段时间后随着振动作用，螺栓会逐渐松动，支架位置发生偏移，进而影响被支撑件的正常工作，因此安装前必须清理两个贴合面的杂质，保证支架与基座完全贴合后再按对角顺序逐步锁紧螺栓，不要单次将单个螺栓完全锁死，避免受力不均导致支架变形。另外支架表面的处理也需要根据使用场景选择，普通室内干燥环境可以采用喷塑处理提升防锈能力，在潮湿、有腐蚀介质的应用场景下，则需要采用镀锌或者不锈钢材质，避免支架锈蚀后强度下降，出现断裂脱落的问题。
