金属型材辊压成型配套辊轮组结构

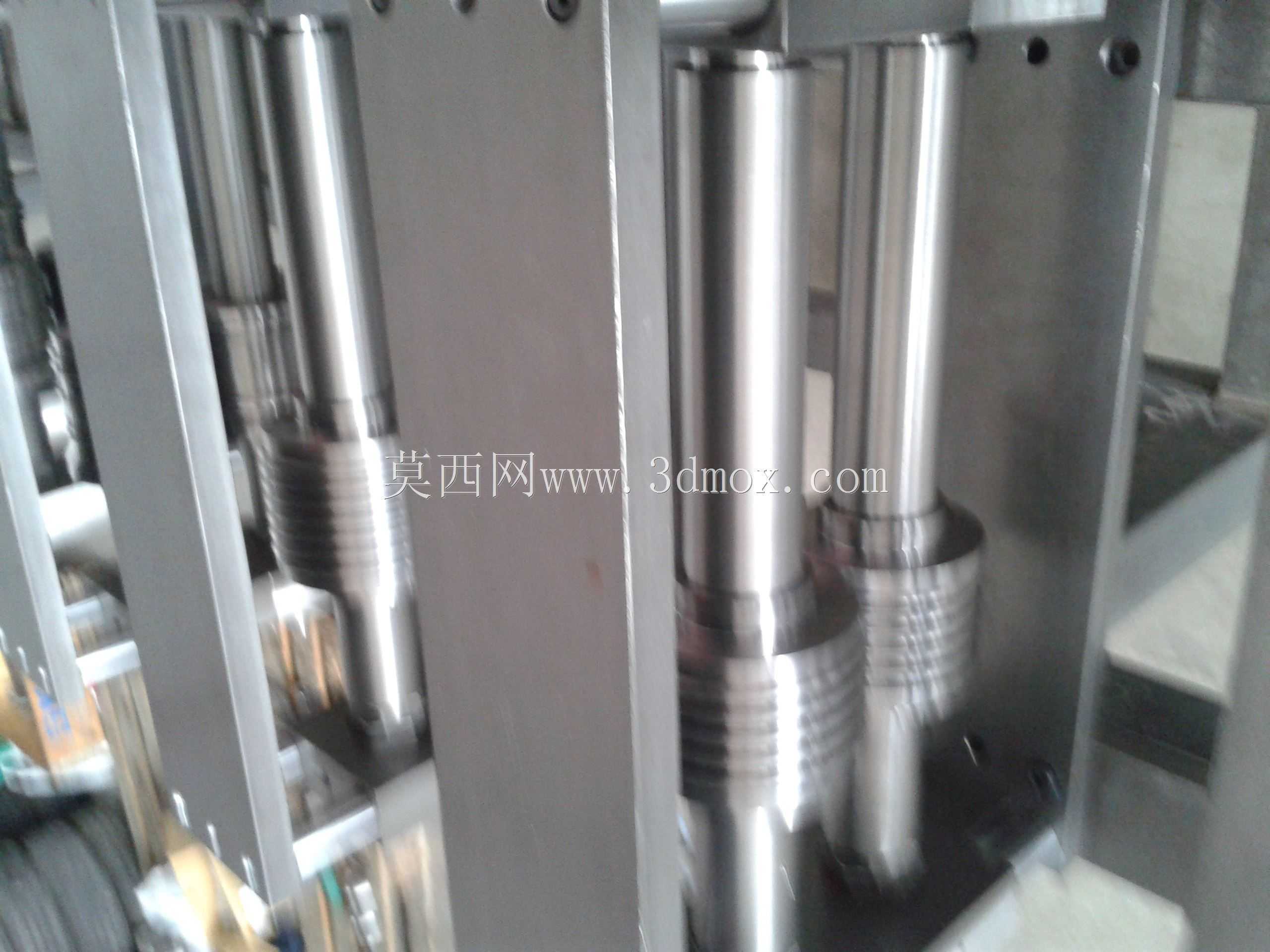

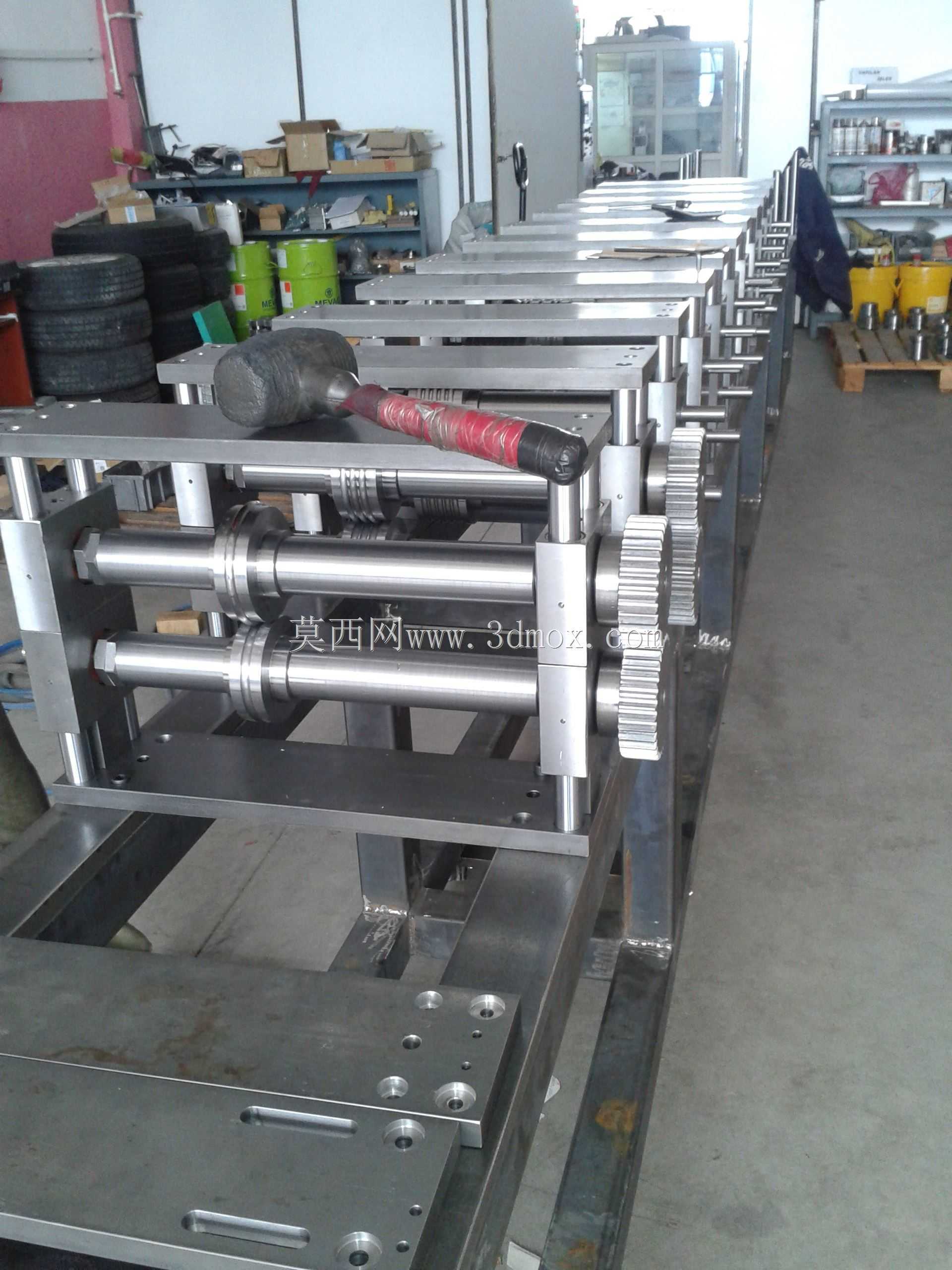

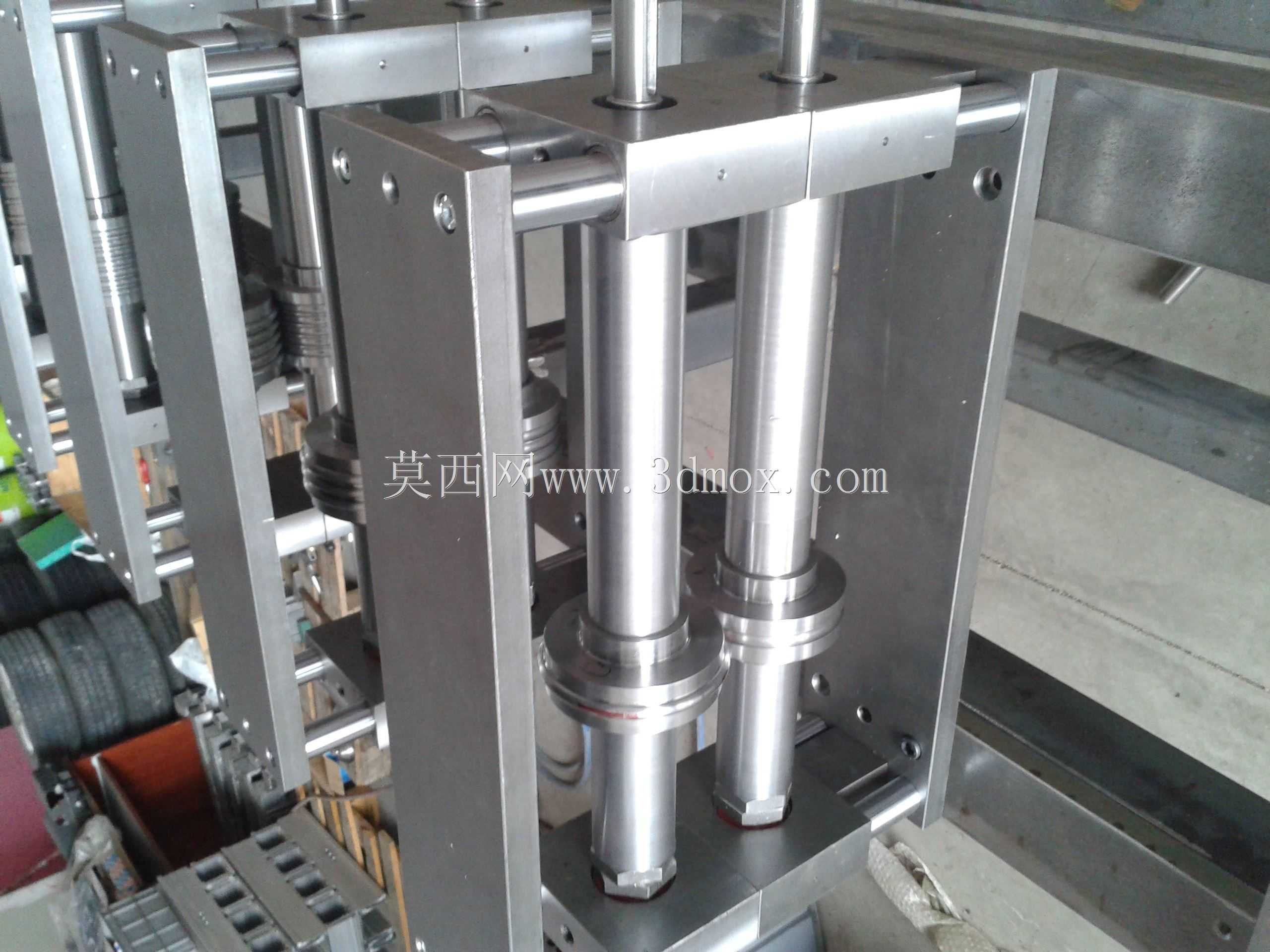

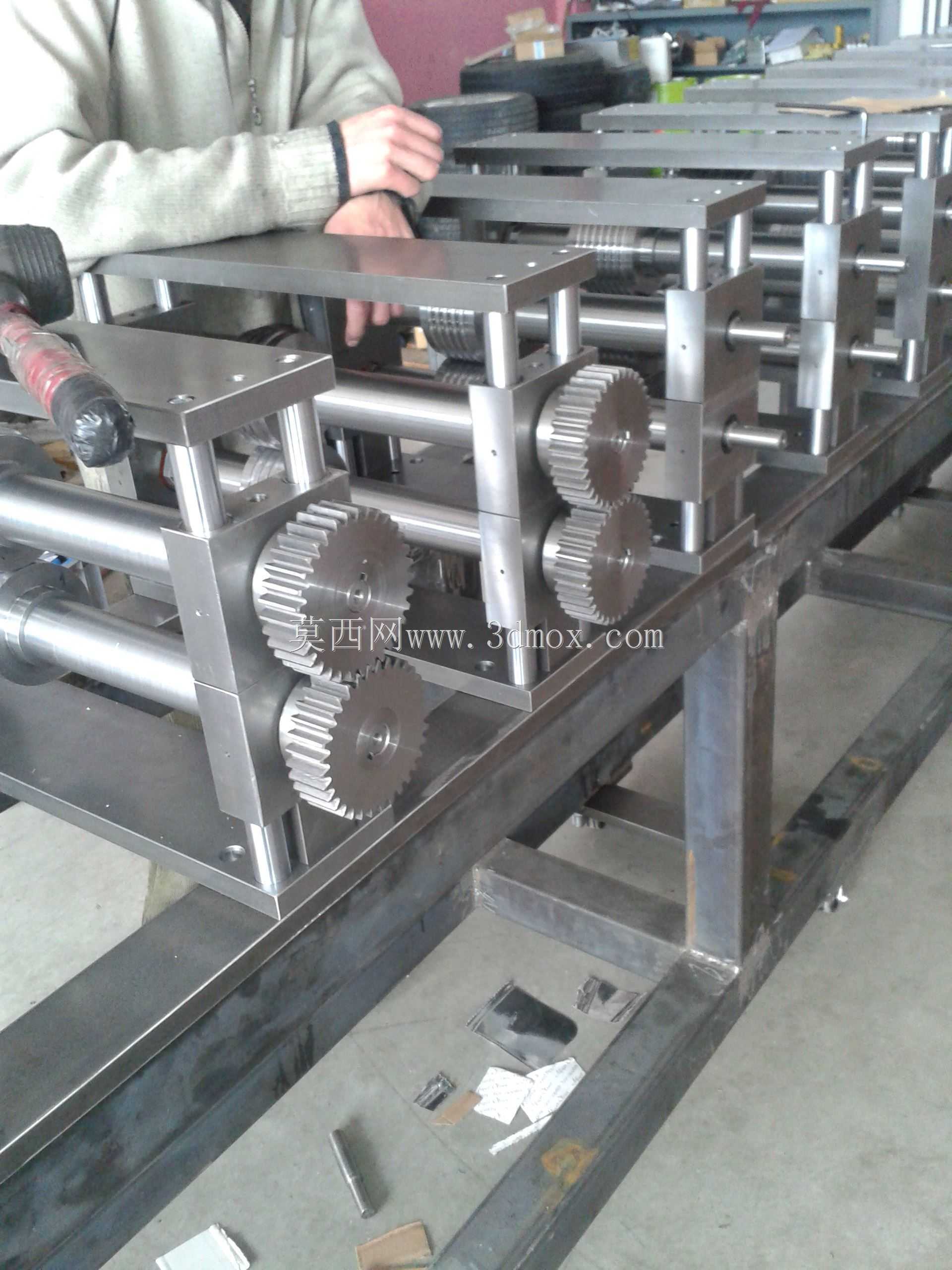

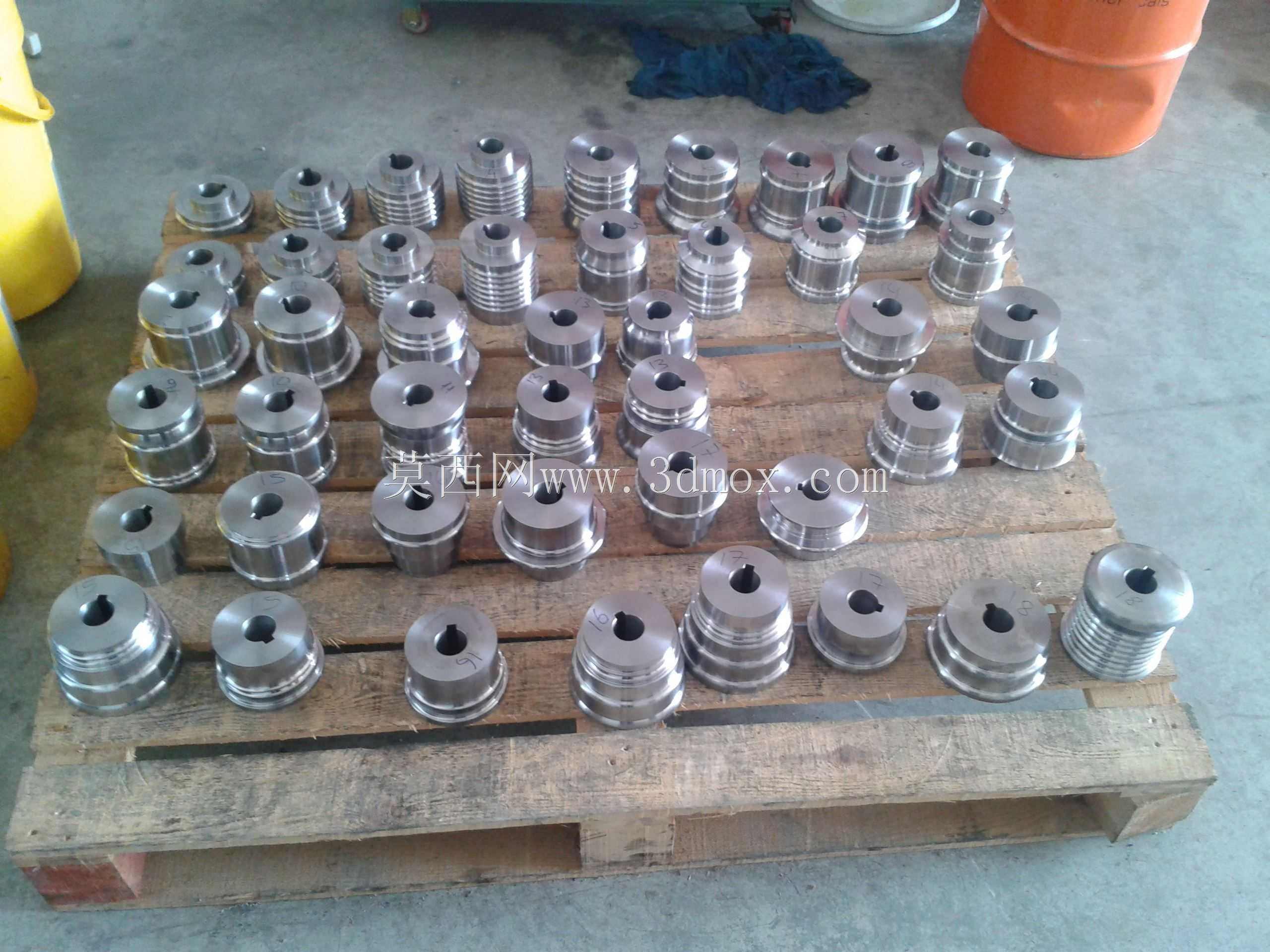

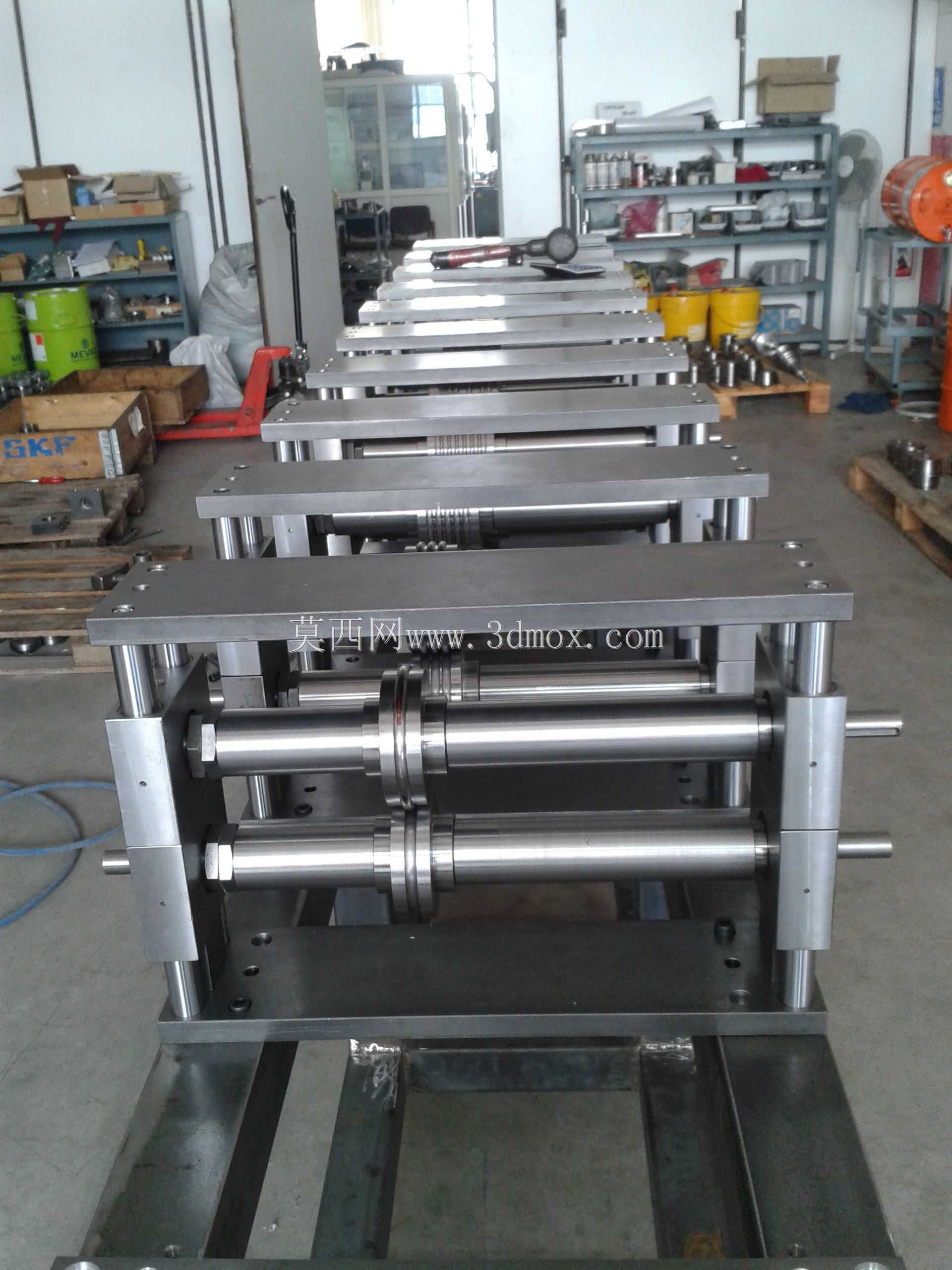

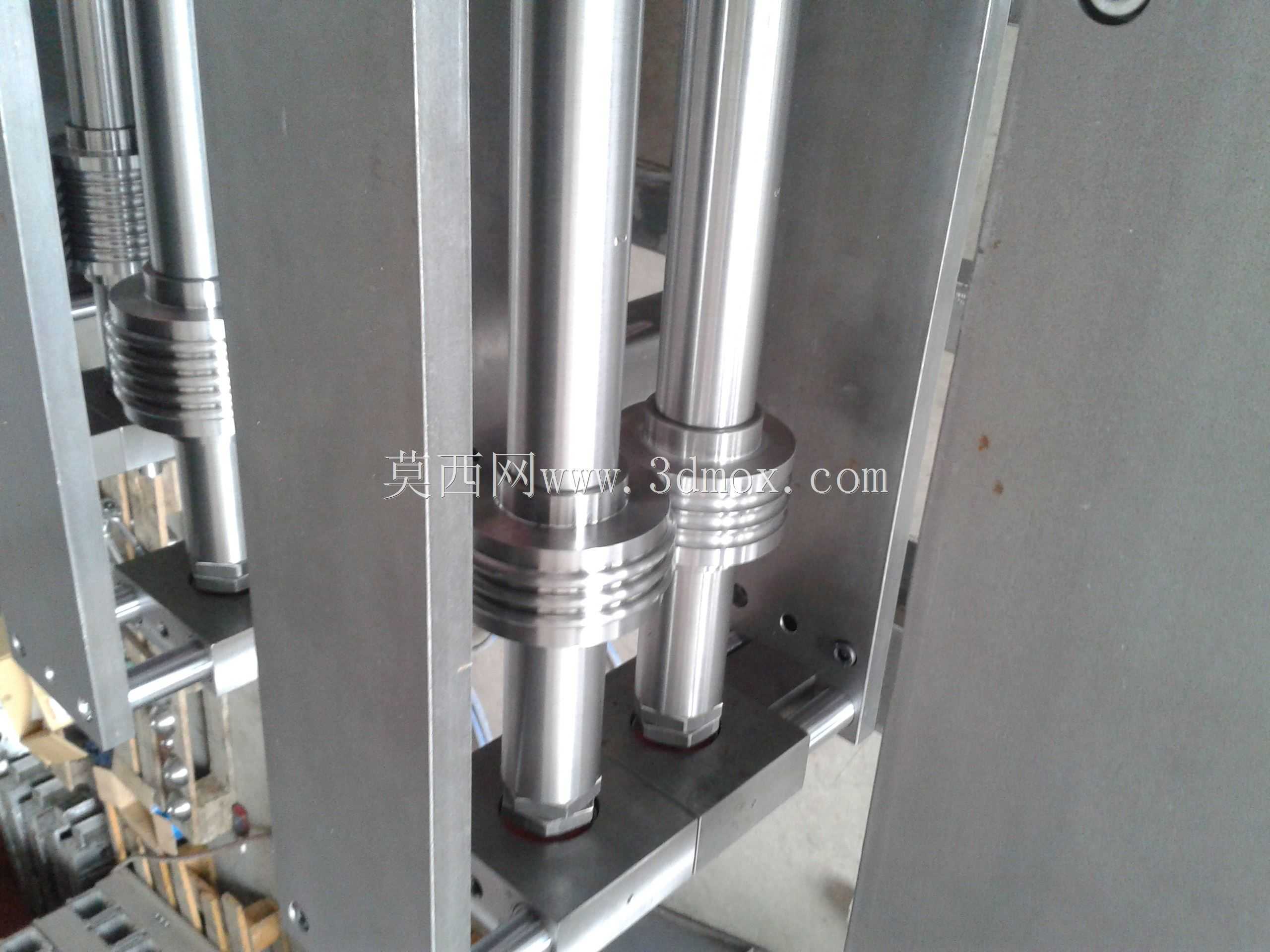

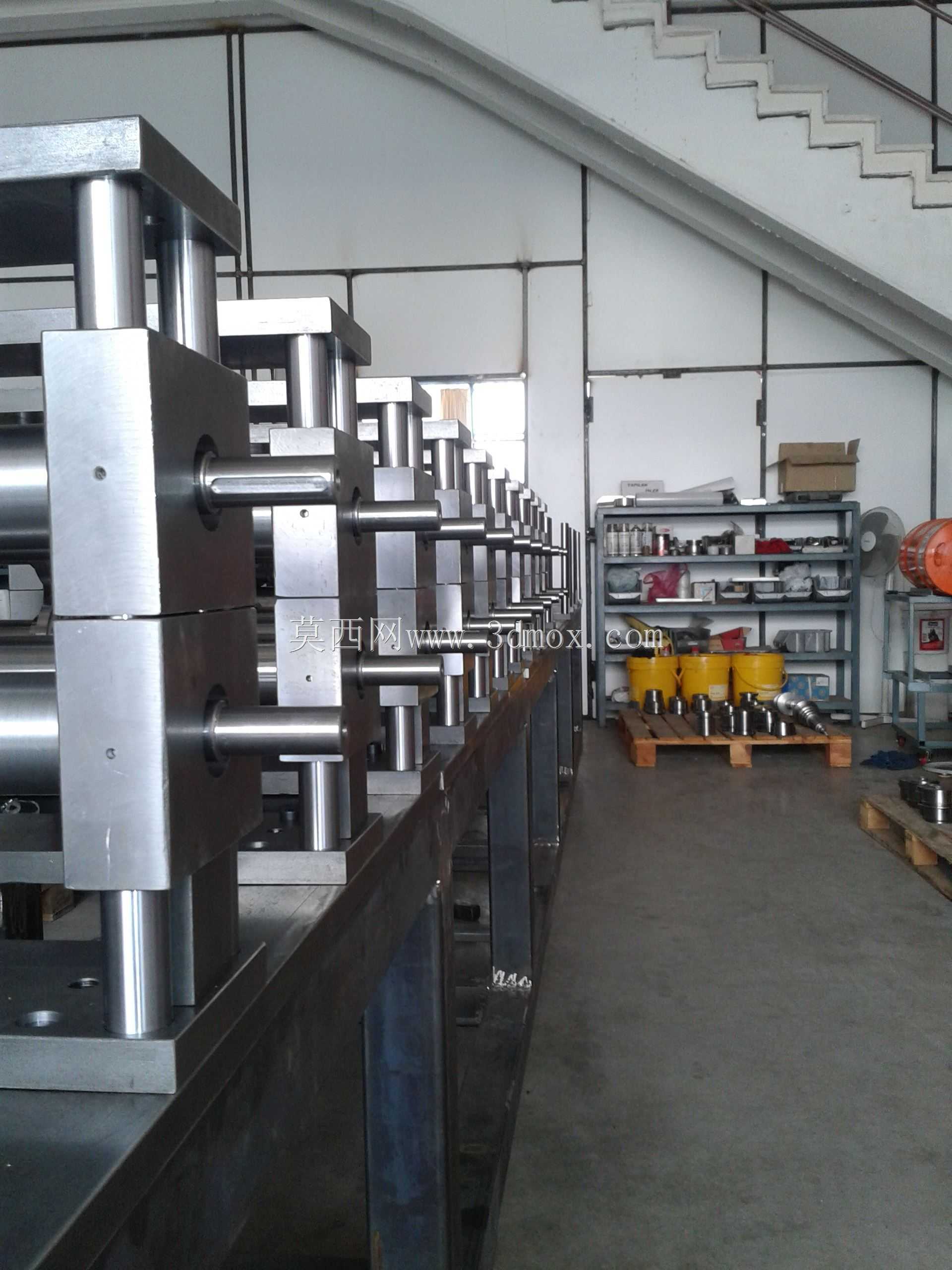

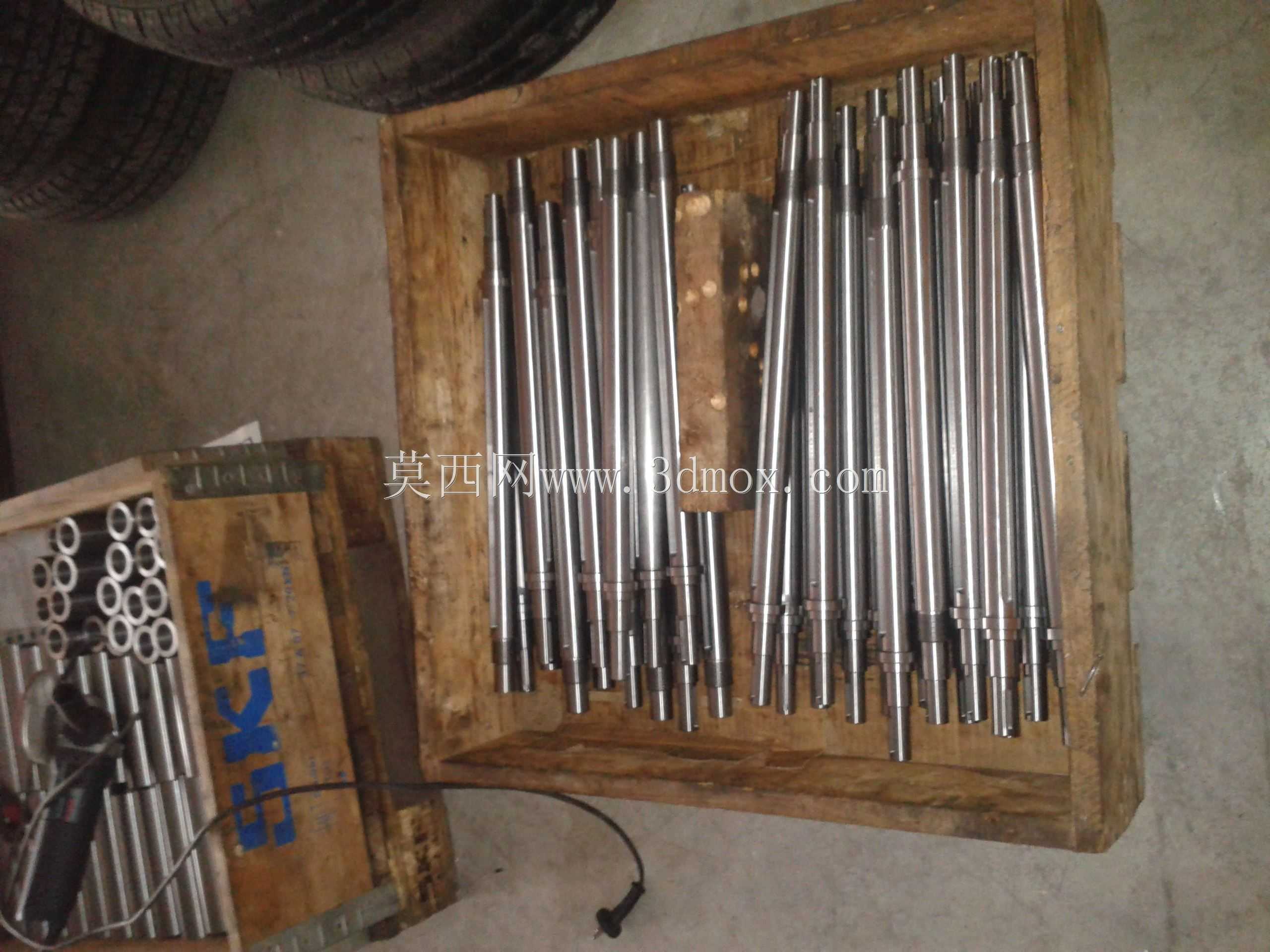

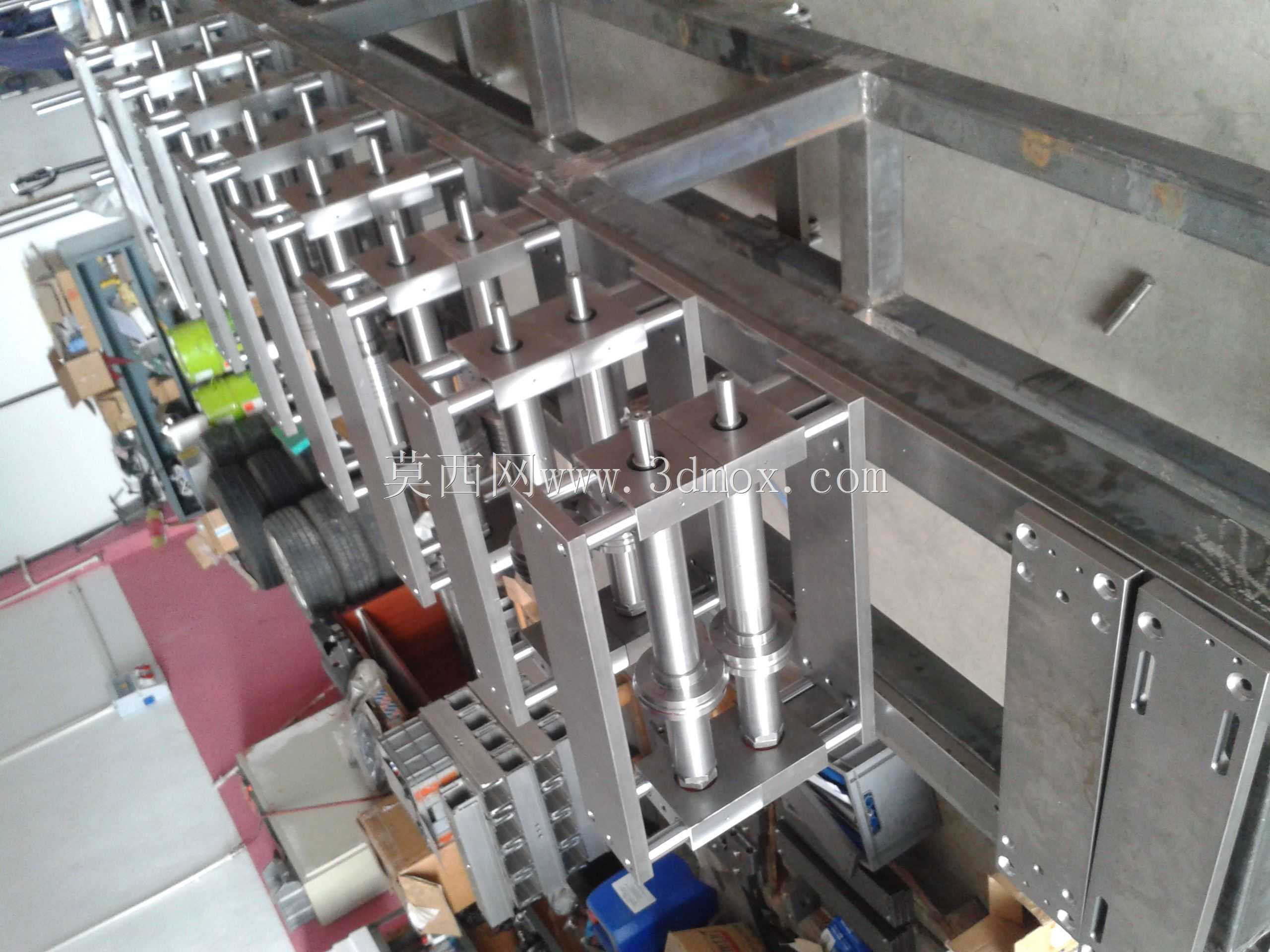

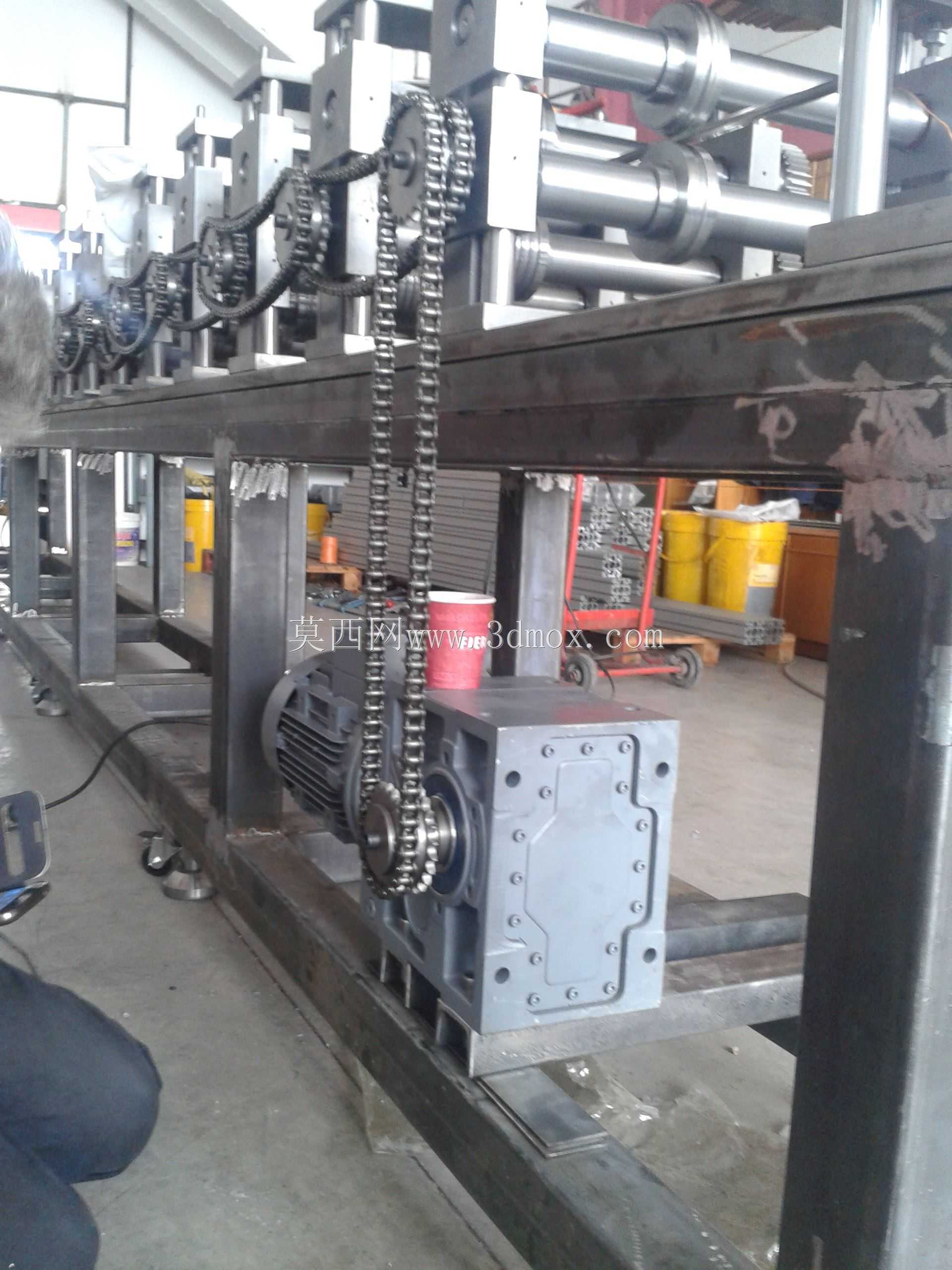

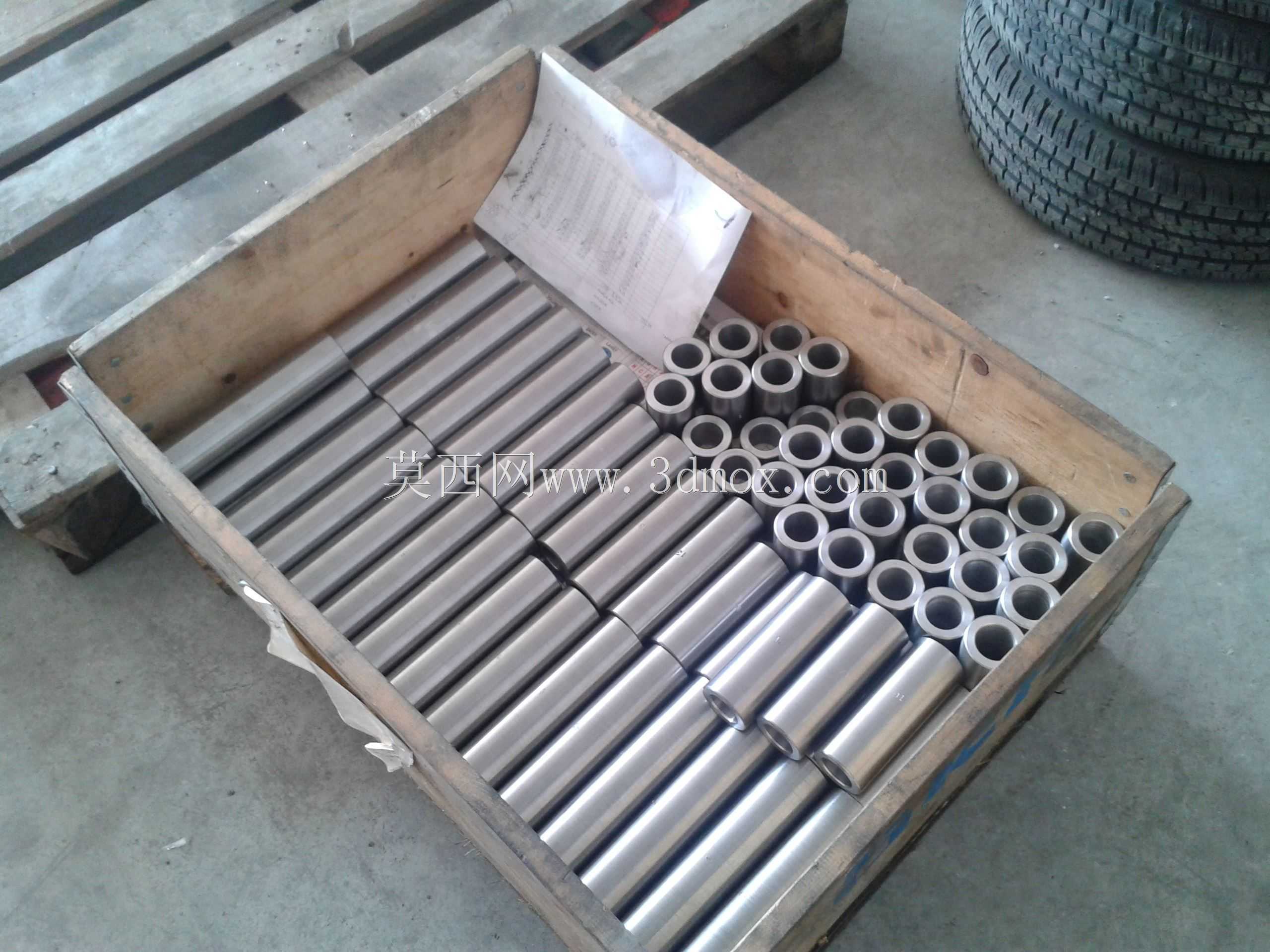

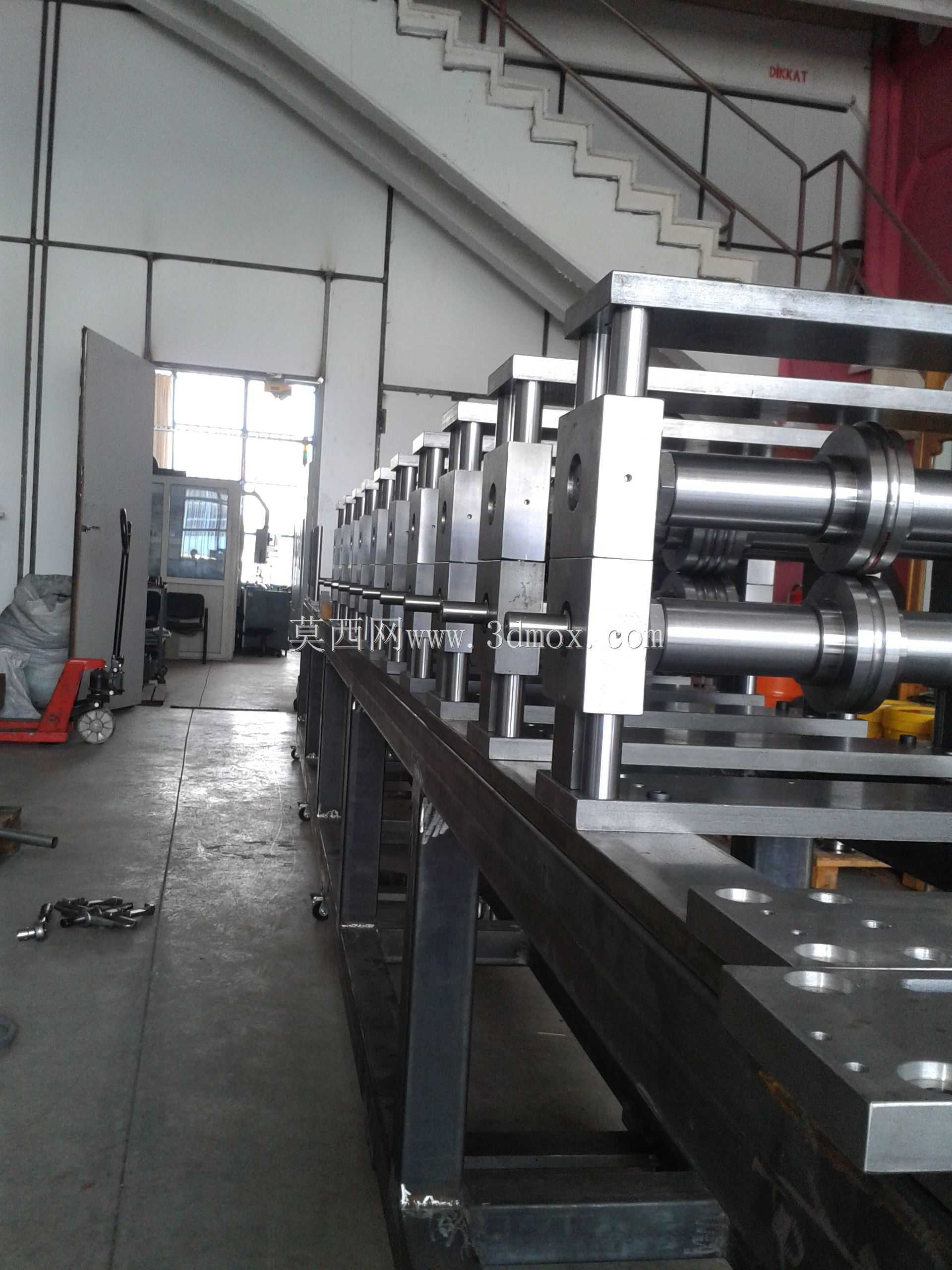

　　这套辊组成型部件主要应用于冷弯辊压成型生产线，针对薄壁金属带材的连续渐进成型工序设计，常见于轻钢龙骨、彩钢瓦、汽车门窗边框、电缆桥架等长尺寸金属型材的批量生产场景，是辊压设备中直接接触工件、决定型材截面成型精度的核心执行部件。整套辊轮按照成型道次排布，每一组辊轮对应一个成型步距，通过多道次的逐次弯曲变形，将平直的金属带材逐步弯折为设计要求的复杂截面形状，避免单次大角度弯折造成的材料应力集中、边部撕裂或回弹超差问题。从结构设计来看，所有辊轮均采用中空轴套式结构，内孔与设备传动轴采用键连接或过盈配合定位，端面设计有锁紧螺纹孔，可通过压盖与锁紧螺栓将辊轮牢牢固定在传动轴上，防止高速连续运转过程中出现辊轮轴向窜动、周向打滑的问题，

　　保证成型过程的稳定性。不同道次的辊轮型面轮廓存在明确的尺寸梯度，靠前道次的辊轮主要完成带材的初定位与小角度预弯，型面圆角半径较大，减少材料进料时的阻力，避免带材表面出现划伤；中间道次的辊轮逐步加大型材的弯折角度，型面轮廓逐步贴近最终截面形状，每一道次的变形量控制在材料允许的延伸率范围内，针对不同厚度的加工材料，变形量通常控制在5%到15%区间，防止材料出现过度拉伸减薄；靠后的精整道次辊轮型面与最终型材截面完全贴合，主要用于校正前序道次产生的回弹、边部波浪、截面扭曲等成型缺陷，保证最终出料的型材尺寸公差控制在行业要求范围内。辊轮的外形尺寸根据成型型材的截面宽度设计，单组辊轮的外径根据道次变形量、线速度匹配要求设定，

　　相邻道次的辊轮线速度需保持一致，避免出现带材拉裂或堆料问题，因此不同道次的辊轮外径会根据轧制直径进行补偿计算，保证各道次辊轮在额定转速下的线速度差控制在允许范围内。安装边界方面，辊轮内孔直径需匹配设备传动轴的标准轴径，辊轮的轴向宽度需大于成型型材的最大截面宽度，两侧预留足够的锁紧压盖安装空间，同时相邻两组辊轮的轴向间距需匹配带材的送进步距，保证带材在道次间的过渡顺畅，不会出现带材下垂或拱起问题。辊轮的工作表面采用硬化处理，表面粗糙度达到Ra0.8以下，减少成型过程中与金属带材的摩擦阻力，同时避免辊面磨损过快导致的型面尺寸超差，延长辊轮的连续使用寿命。在实际生产选型过程中，需根据待加工型材的截面形状、材料厚度、

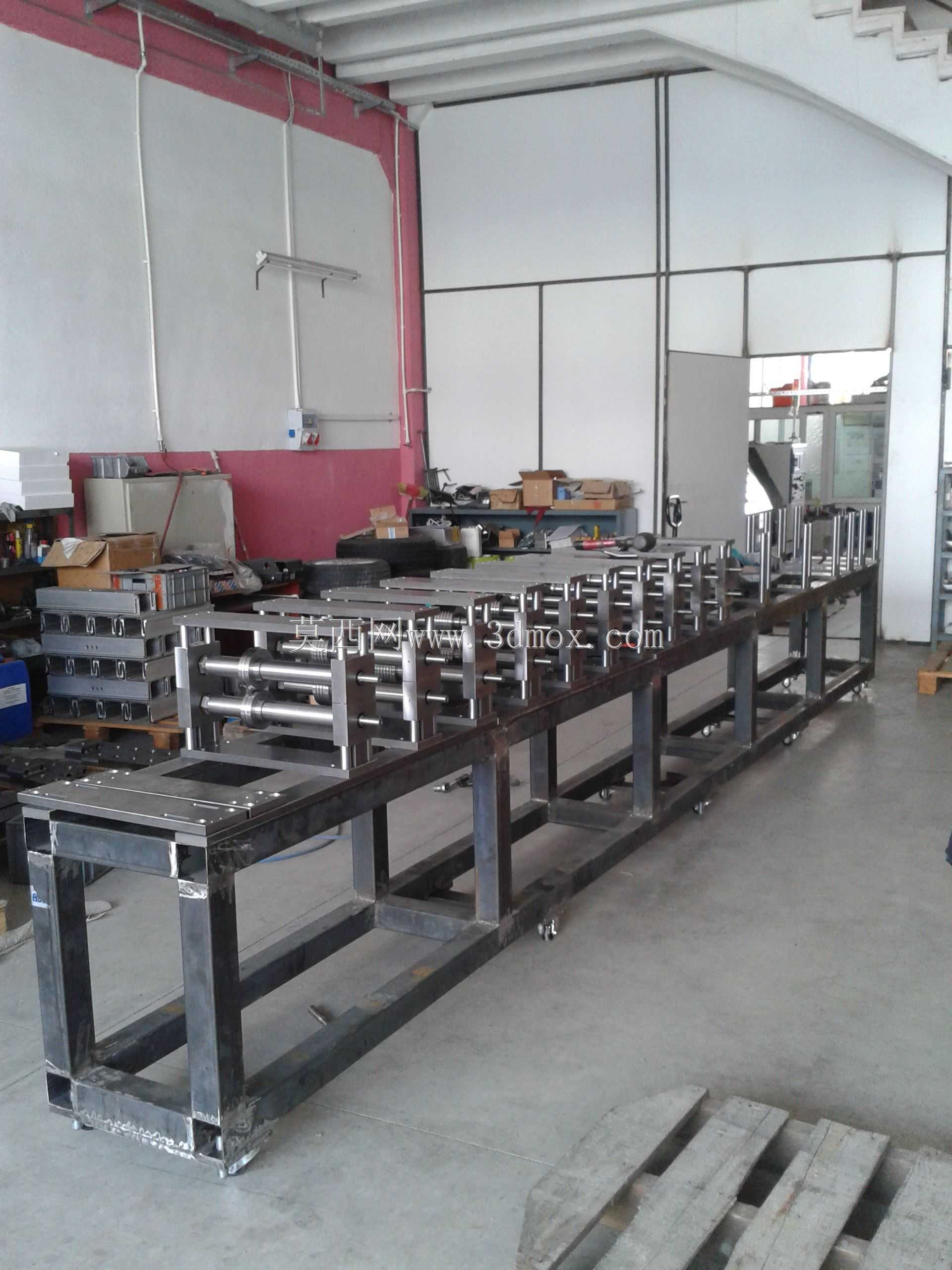

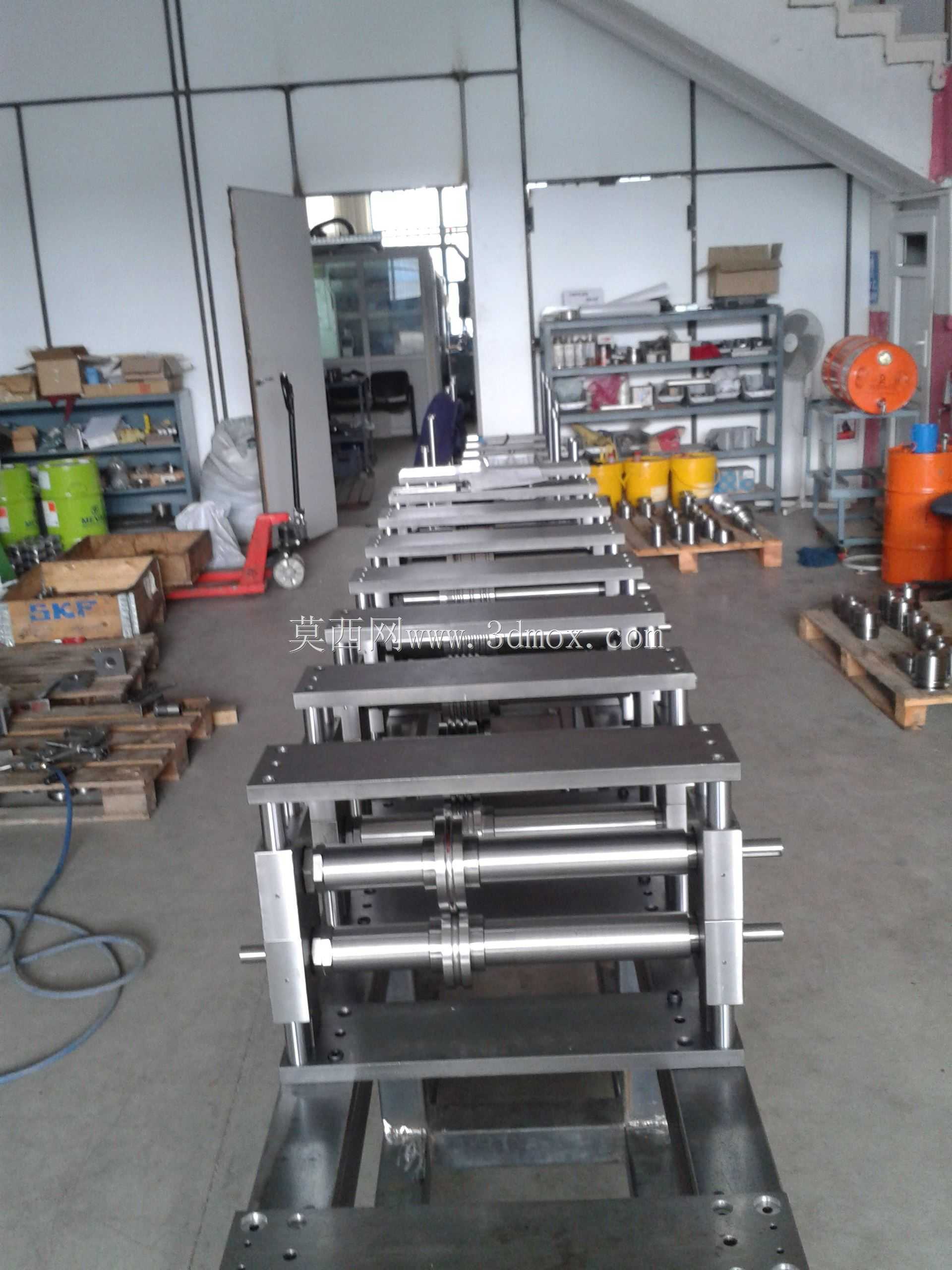

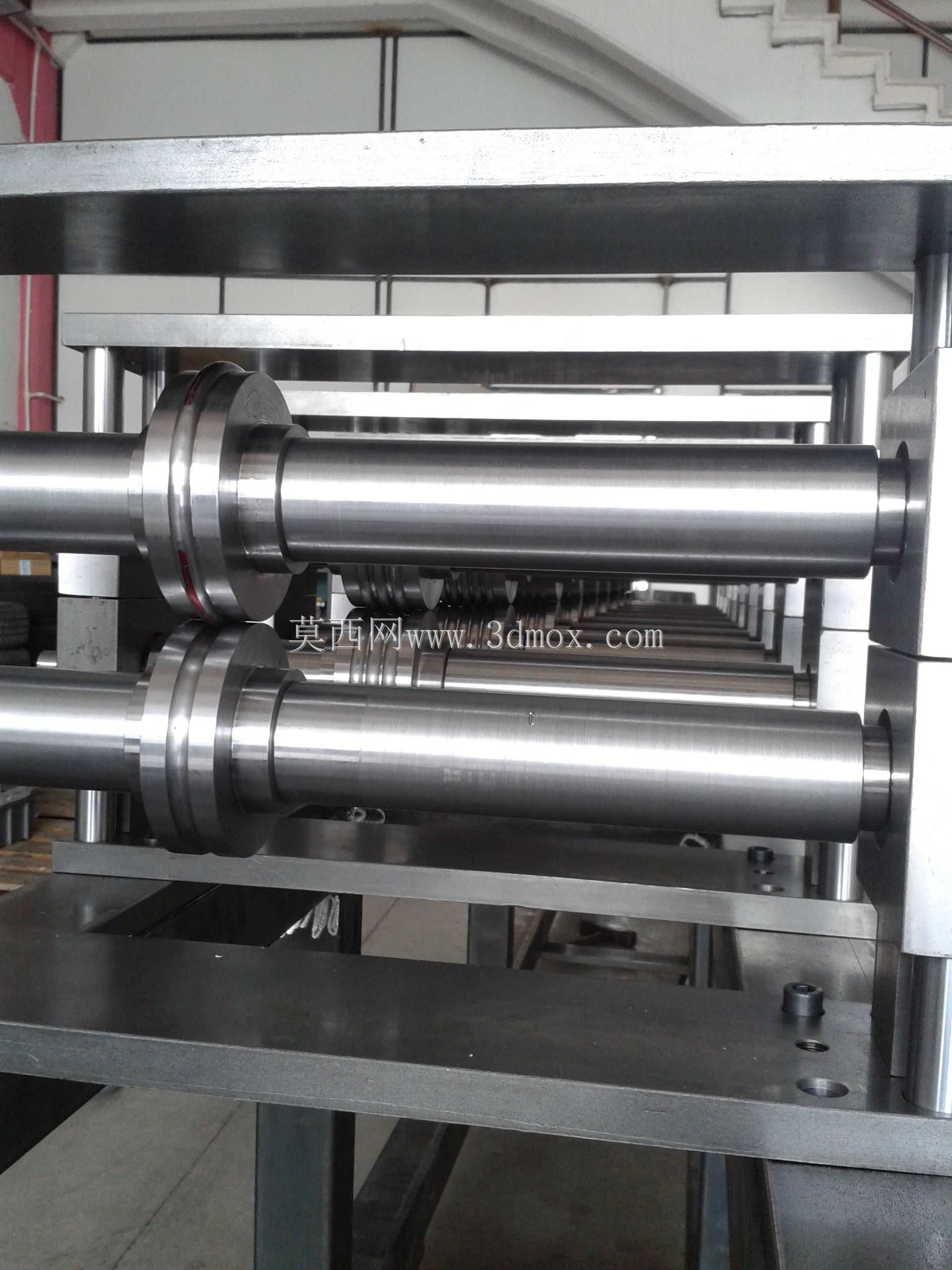

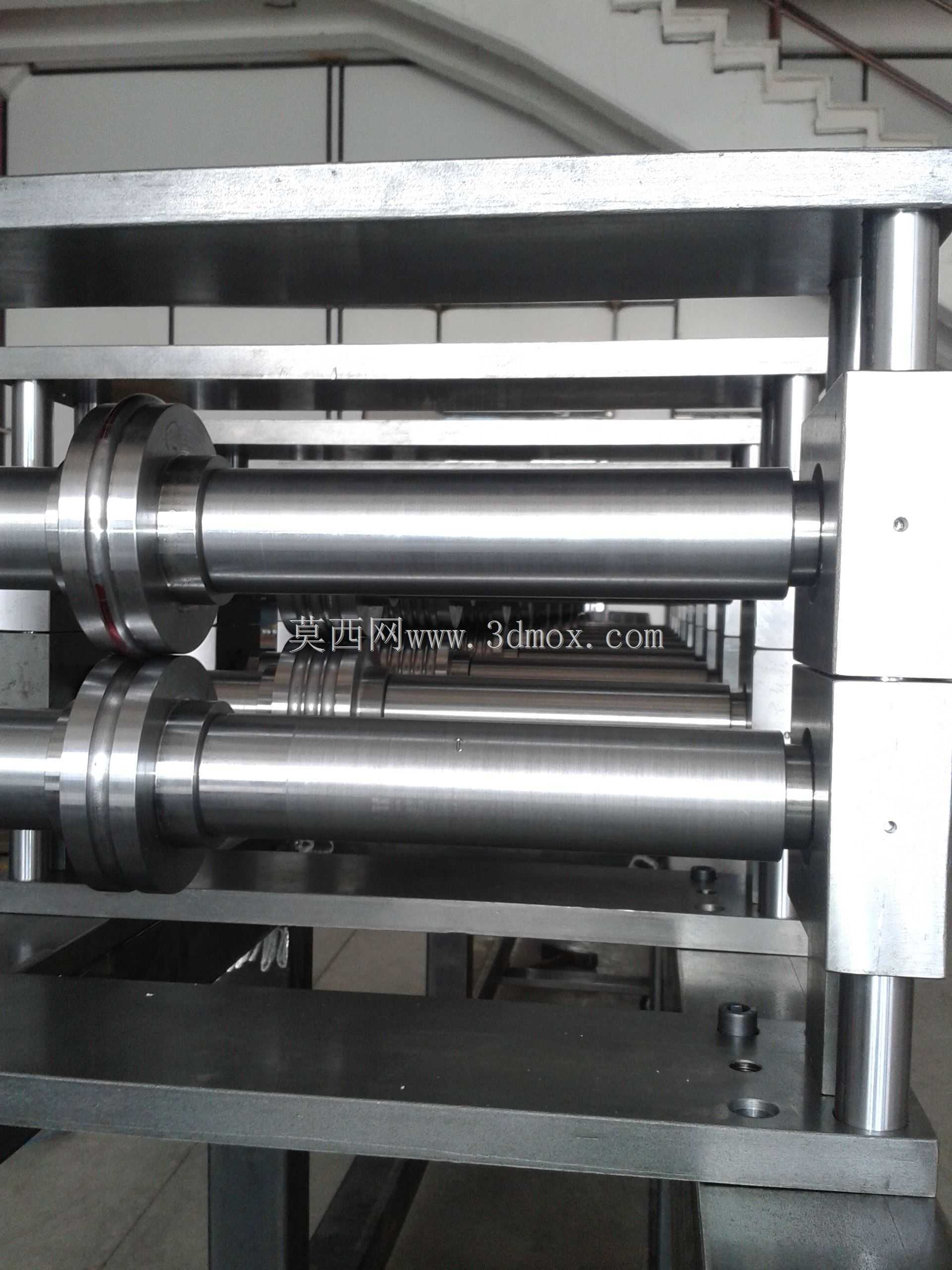

　　材料屈服强度匹配对应的辊轮组，针对不锈钢、高强度钢等变形抗力较大的材料，还需适当增加成型道次，减小单道次变形量，同时对辊轮的材质硬度提出更高要求，防止辊轮在长期高负荷运转下出现型面压塌、崩边等失效问题。整套辊轮的排布需结合成型工艺的变形顺序进行设计，对称截面的型材通常采用上下辊对称排布的结构，非对称截面的型材还需搭配侧辊或导卫装置，辅助控制带材的横向偏移，保证成型过程中带材始终对中，避免出现型材侧弯、边高不一致等质量问题。
