立式转角型防护柜体结构三维设计

　　这款立式转角型防护柜体结构，主要适配车间内立柱转角区域的设备防护需求，在离散制造车间的现场布局中，立柱转角属于空间利用率较低的区域，常规方形柜体无法贴合转角安装，会遗留难以利用的三角空隙，既挤占作业通道宽度，也容易在空隙处堆积杂物形成安全隐患，该结构正是针对这一场景痛点完成的设计。从实际用途来看，这类柜体可用于容纳小型电气控制单元、气路分配模块或是现场检测仪表，外侧的封闭钣金结构能够阻挡车间内的切削飞溅、粉尘飘落，避免内部元器件受污损，同时带锁的顶盖结构可以限制非授权人员触碰内部器件，满足车间现场的安全管理要求。

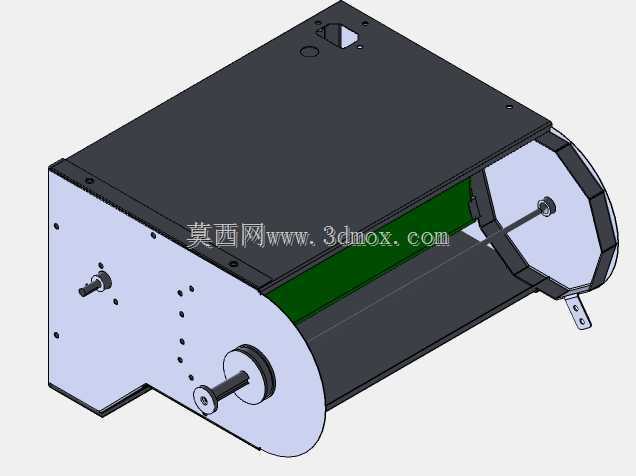

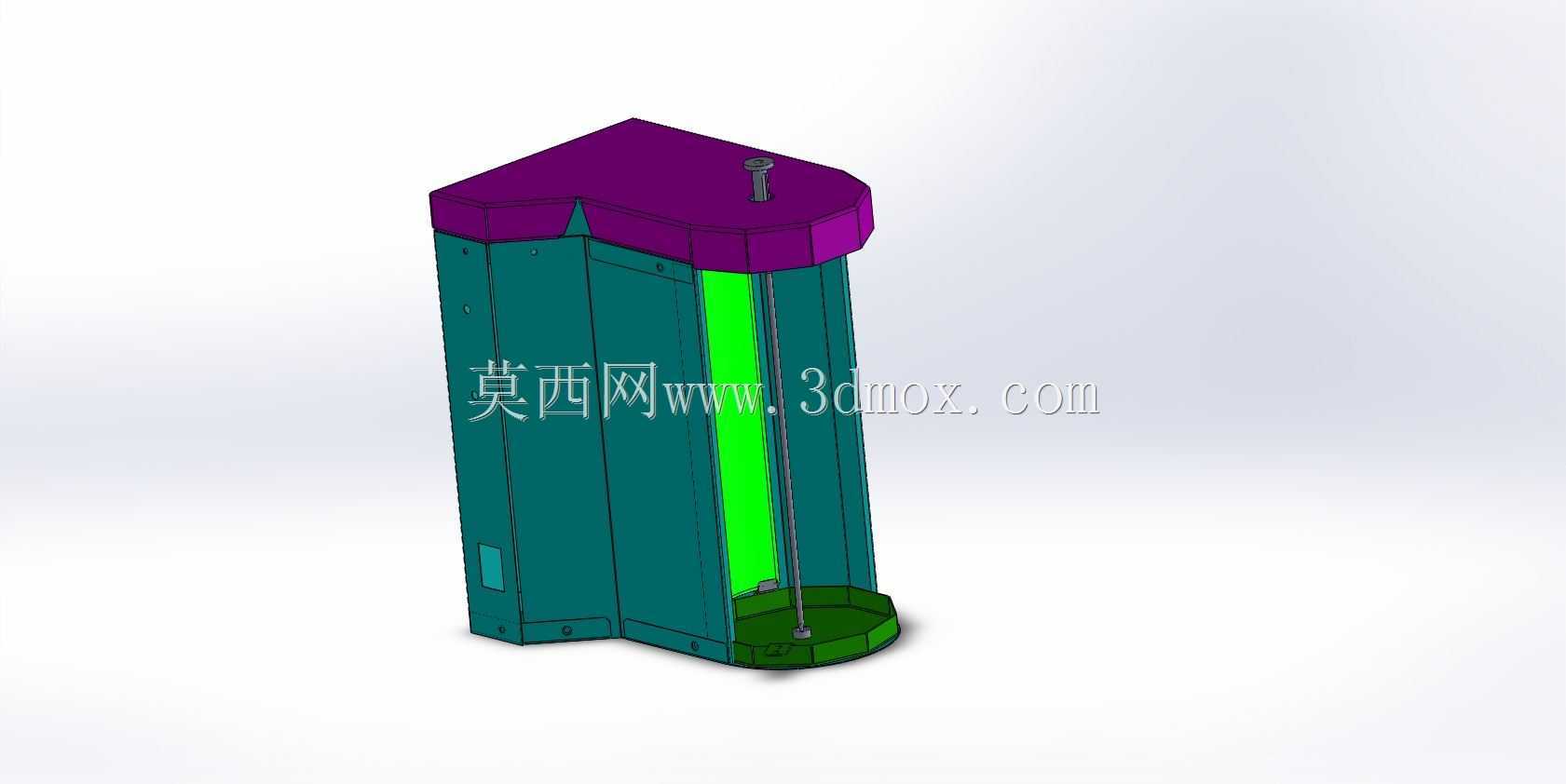

　　在功能特性设计上，柜体采用三面围合的结构形式，其中两个相邻的垂直面可完全贴合建筑立柱或是车间现有墙体的转角，无需额外预留安装间隙，外露的一个立面设置了可快速拆卸的观察与操作区，图中亮绿色区域即为透明防护板安装位，日常巡检时无需打开顶盖即可观察内部器件的运行状态，需要检修时可快速拆下该面板完成操作。底部采用带安装孔的法兰式底座，可通过膨胀螺栓直接固定在水泥地面上，底座边缘做了圆弧过渡处理，避免尖锐棱角磕碰过往作业人员，同时底座预留了走线孔位，强电、弱电、气路管线可从地面直接穿入柜体内部，无需在柜体侧面额外开孔，提升了整体防护等级。顶盖采用转角适配的切角造型，完全覆盖柜体顶部轮廓，边缘做了向下的翻边结构，可防止车间顶部滴落的冷凝水、清洁用水渗入柜体内部，顶盖上设置的锁具结构采用通用型工业柜锁，与现有车间柜体的钥匙通用，减少现场钥匙管理的复杂度。

　　设计思路上，整体结构优先考虑钣金加工的工艺性，所有钣金折弯边均采用统一的折弯半径，减少折弯模具的更换频次，柜体的主体侧板采用整块钣金折弯成型，减少拼接焊缝数量，既提升了柜体的整体结构强度，也降低了焊接加工的工作量，相邻板件之间采用内侧螺栓连接的方式，外表面无突出的螺栓头，既提升了外观整洁度，也避免螺栓头积尘或是勾挂作业人员的衣物。内部预留了通用安装导轨的固定孔位，可兼容标准尺寸的电气安装板、气路安装条，用户可根据实际需求灵活配置内部器件，无需二次打孔加工。考虑到车间现场的搬运与安装需求，柜体的单个钣金部件重量均控制在单人可搬运的范围内，现场组装时无需借助起重设备，两名作业人员即可完成整体安装固定。

　　从安装边界尺寸来看，柜体的两个贴墙面的宽度尺寸适配常规工业建筑的立柱转角尺寸，安装完成后不会突出立柱的侧面轮廓，不会挤占原有的作业通道空间，柜体整体高度控制在成年人胸部位置，既保证了内部足够的安装空间，也不会遮挡作业人员的现场视线，避免形成视觉盲区。柜体与地面接触的底座做了加高处理，可避免地面清洁时的积水浸泡柜体底部，延长钣金件的防锈使用寿命，所有外露的钣金边缘均做了卷边或是去毛刺处理，完全消除尖锐边带来的割伤风险。在细节处理上，柜体内部的转角处设置了接地螺栓安装位，可直接连接车间接地网，满足电气设备的接地安全要求，透明防护板采用聚碳酸酯材质，兼具抗冲击性能与透光性，即使受到意外撞击也不会碎裂形成尖锐碎片，适配车间复杂的作业环境。
