小型立式定量分装包装设备结构设计

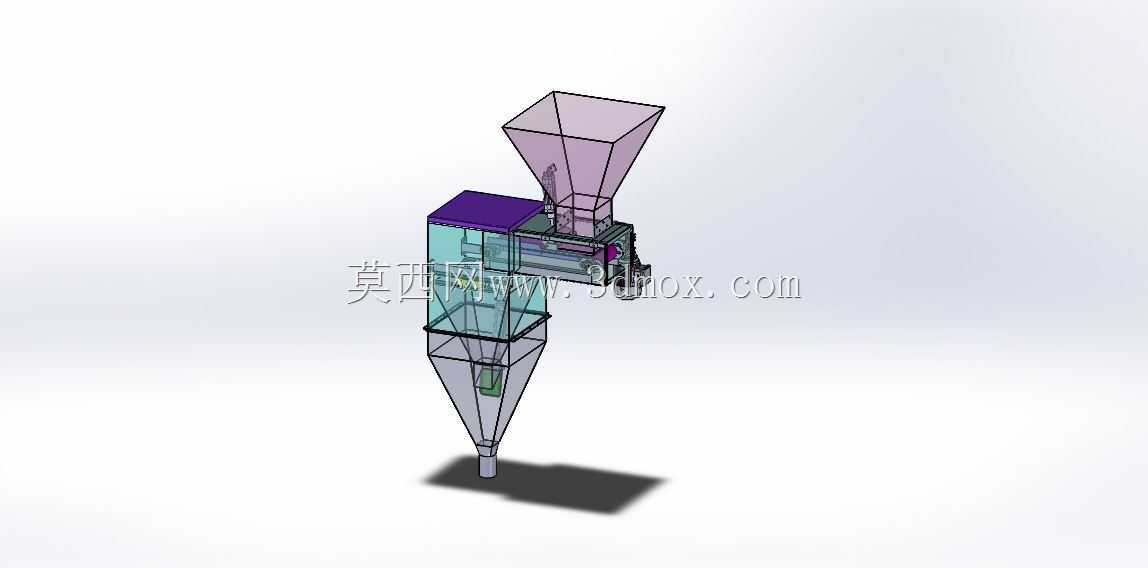

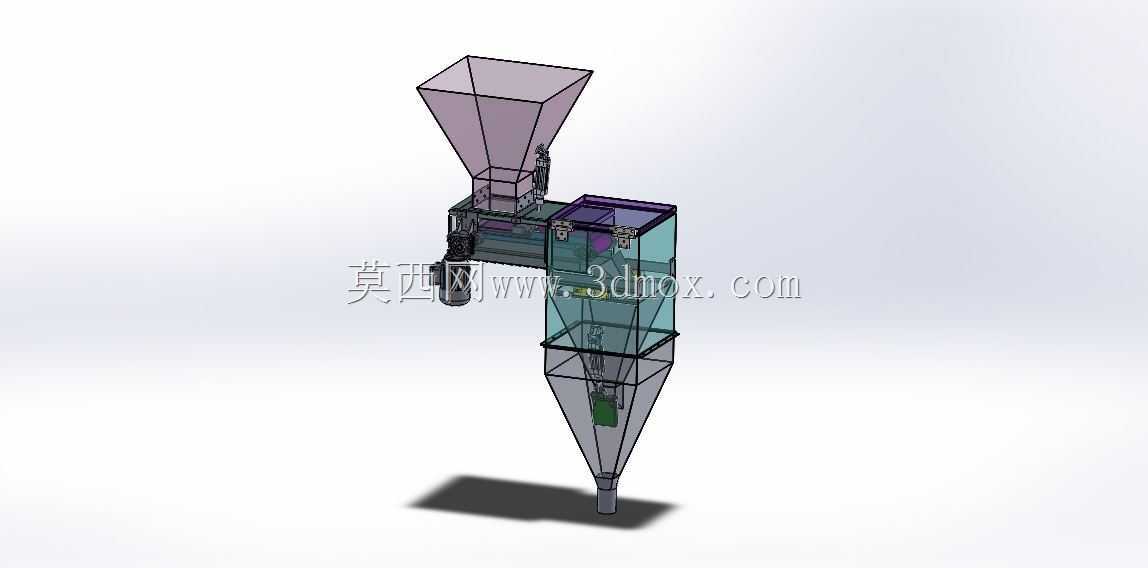

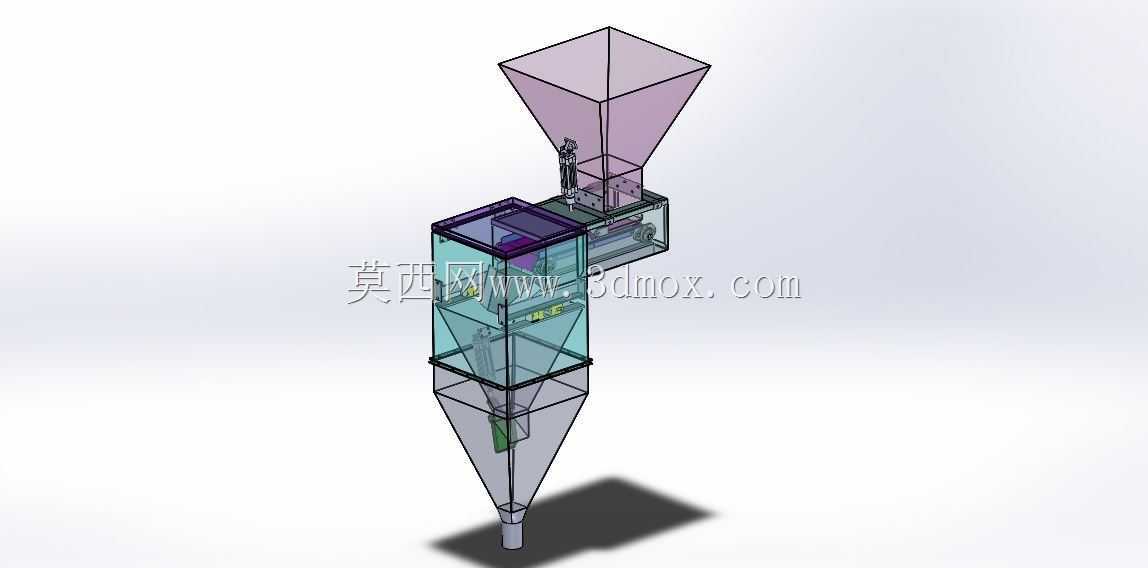

　　在食品加工、小五金配件分装、日化粉剂颗粒装填这类中小批量生产场景里，这类立式小型包装设备的适配性极强，不像大型高速包装线需要占用整段车间区域，也无需复杂的前期地基施工，单台设备就能完成从物料暂存、定量给料到装填出料的全流程动作，很适合小型加工厂、作坊式生产单元的柔性生产需求，换产时仅需调整给料行程与出料口规格，就能适配不同粒径、不同容重的物料装填作业。从结构设计逻辑来看，这套设备采用上下分层的布局思路，上层设置透明防护的暂存料仓，顶部预留进料开口，可对接上游的物料输送管路或者人工加料工位，料仓侧壁做了倾斜导料面，避免粉体、小颗粒物料在仓内架桥起拱，保证物料能依靠自重顺畅下落至给料单元；中层为核心的定量给料腔，

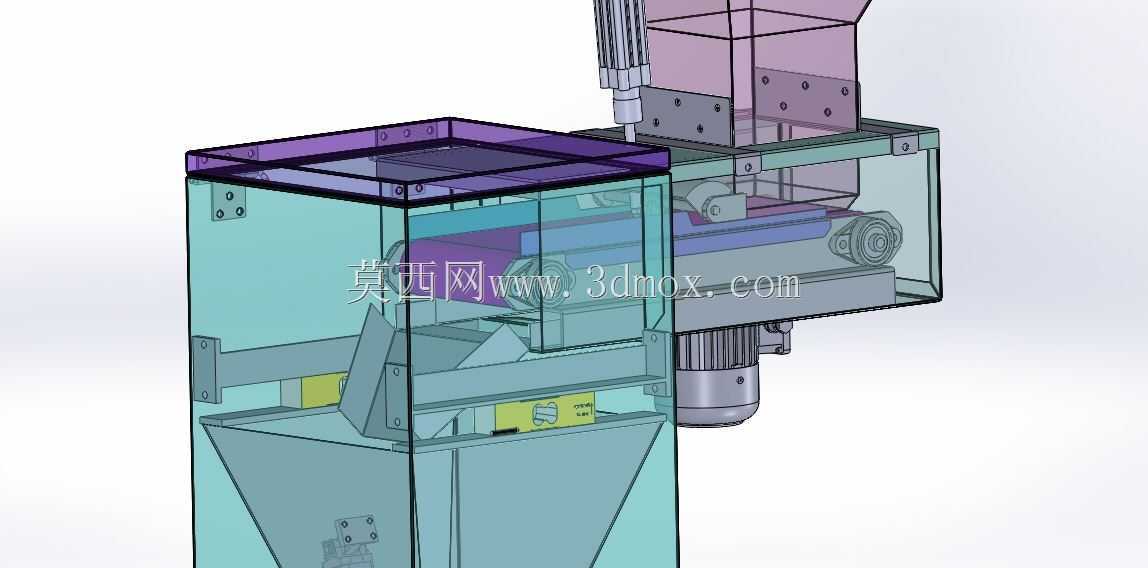

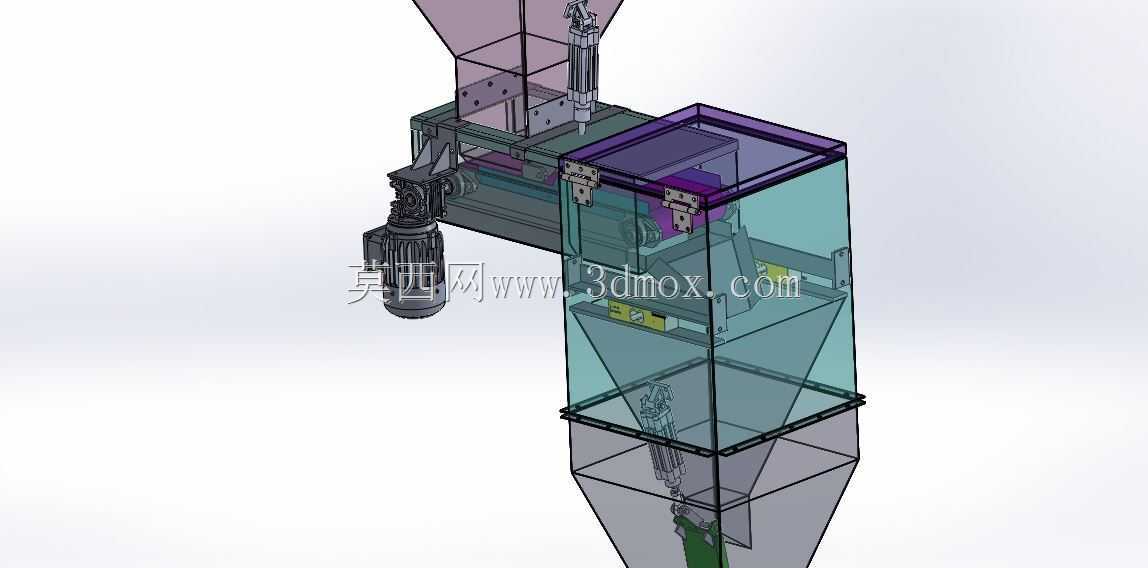

　　内部设置带计量容腔的转轮或者往复式推料机构，通过驱动单元带动做定行程回转或往复动作，每一次动作都能输出固定容积的物料，计量精度可通过调整容腔大小、推料行程来适配不同装填规格的需求，给料单元外侧设置透明防护壳体，既可以实时观察内部物料流动状态，也能避免生产过程中粉尘外溢、杂物落入物料流，符合食品、医药类生产的卫生防护要求。下层为出料导料斗，做了大倾角的锥面设计，承接给料单元输出的物料后，能顺畅将物料导流至下方的包装袋或者包装容器内，导料斗的出口位置预留了标准安装接口，可根据需求对接不同口径的出料嘴，适配纸袋、塑料袋、塑料瓶等不同类型的包装容器。驱动单元布置在设备侧方，采用立式减速电机直连给料机构的动力输入轴，减少了链传动、

　　带传动带来的传动间隙与维护点位，电机外侧设置防护壳体，避免物料粉尘侵入电机内部影响使用寿命。设备的机架采用钣金折弯焊接成型，所有外露棱边都做了倒钝处理，外部覆盖的透明护板采用快拆式固定结构，日常清理残留物料、检修内部机构时，无需复杂工具就能快速拆卸护板，完成维护作业后可快速复位。从安装边界来看，这套设备的整体占地尺寸控制在0.6米见方以内，整机高度不超过1.2米，不需要额外搭建操作平台，普通车间的水泥地面就能放置安装，底部预留了地脚螺栓固定孔位，也可根据需求加装脚轮实现工位间的灵活移动。设备的进料口高度适配常规人工加料的操作高度，操作人员站在设备侧方就能完成加料、套袋、启停操作，无需额外垫高或者俯身作业，符合人机工程学的操作要求。

　　在功能细节设计上，给料机构的运动部件都设置了位置检测点位，可外接控制系统实现缺料停机、堵料报警的功能，避免设备空转或者物料堵塞造成的部件损坏；料仓内部可根据物料特性加装搅拌破拱机构，针对流动性差的超细粉体、易结块物料，能通过低速搅拌保证物料下落顺畅，不会出现给料不均、计量偏差过大的问题。整套设备的结构没有冗余设计，所有部件都围绕定量给料、顺畅出料的核心功能布置，既控制了整机的制造成本，也降低了后期的维护难度，对于生产批量不大、包装规格多变的生产场景来说，这类紧凑型包装设备的实用性远高于大型一体化包装线，能在有限的车间空间内完成多品类物料的包装作业，换产调整的时间成本也远低于大型设备。
