多齿轮组排布精密减速传动结构

　　这套多齿轮啮合的减速结构，在中小载荷精密传动场景里适配性极强，常见于小型自动化输送线的动力输入端、实验室精密测试设备的进给单元、小型包装机械的分度传动段，这类场景对传动回差、转速匹配度的要求远高于重载工业减速机，不需要过大的输出扭矩，但要求传动过程平稳、转速比精准，不会出现齿轮啮合间隙过大导致的传动滞后。从结构排布来看，整套齿轮组采用多层级平行轴啮合布局，没有采用常规的行星轮或者蜗轮蜗杆结构，而是通过多组直齿轮依次啮合实现大传动比输出，这种设计的优势在于加工门槛低，所有齿轮均为标准模数直齿圆柱齿轮，不需要定制特殊齿形的零件，后期维护更换配件的成本极低，只要对应模数和齿数的标准齿轮就能完成替换，不需要整组更换传动组件。

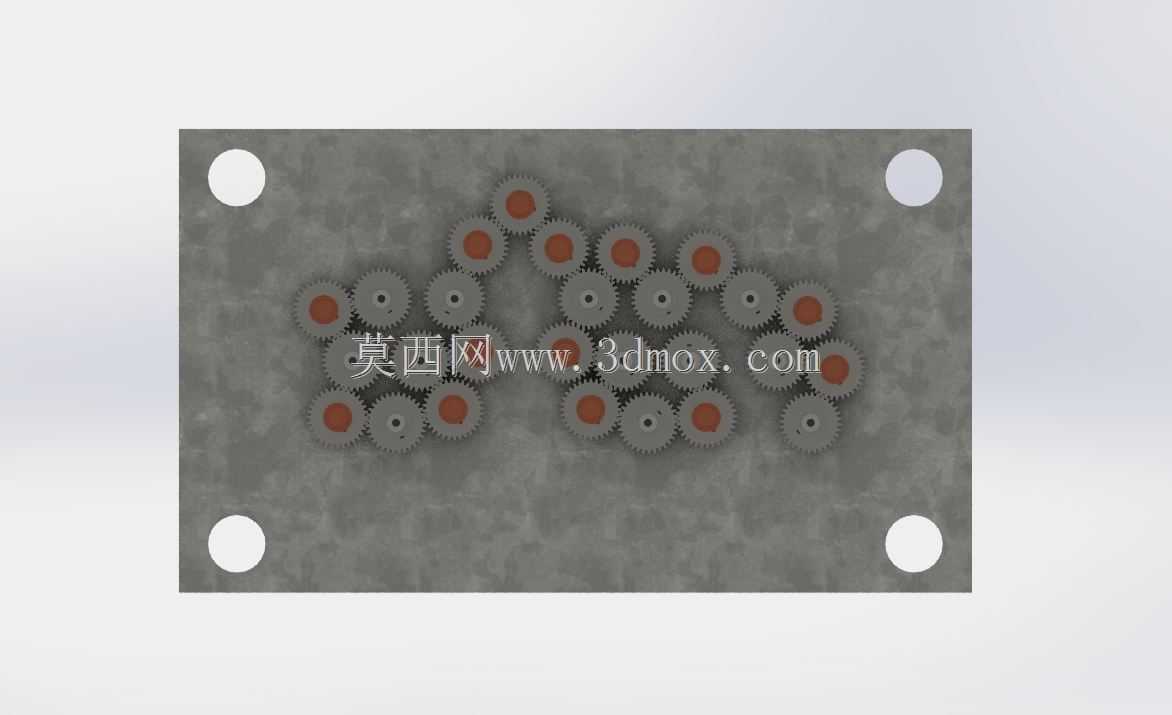

　　安装板上预留的四个圆形安装孔位，是整套减速结构的安装定位基准，孔位采用对称式排布，安装时可以直接通过螺栓固定在设备的安装立板或者动力安装座上，不需要额外加工定位工装，安装板的边缘做了平直处理，能够和相邻的动力单元、输出单元实现端面贴合，保证轴系的同轴度，避免因为安装面不平整导致齿轮啮合偏载，出现齿面异常磨损的情况。设计这套传动结构的时候，首先要核算的是总传动比匹配，输入端连接驱动电机的高转速输出，通过每一级齿轮的齿数差逐级降速，最终输出端的转速能够匹配执行机构的动作需求，同时每一级齿轮的中心距都经过严格核算，保证齿侧间隙处于合理范围，既不会因为间隙过小出现齿轮卡滞、运转发热的问题，也不会因为间隙过大导致正反转切换时出现明显的回差，

　　影响传动精度。齿轮组的排布特意做了错位布局，避免所有齿轮的受力点集中在同一条直线上，分散安装板的受力载荷，防止长期运转后安装板出现形变，导致轴孔位置偏移，影响齿轮的正常啮合。每根齿轮轴的两端都对应安装板上的轴孔，轴孔的位置精度直接决定齿轮的啮合状态，建模时所有轴孔的位置度公差都控制在合理范围内，保证装配后齿轮的啮合接触斑点处于齿面中部，不会出现偏载啃齿的问题。从实际使用的角度来说，这种多齿轮组的减速结构，相比同传动比的单级或者两级减速结构，整体的厚度尺寸更薄，能够适配安装空间局促的小型设备，不需要预留过大的安装纵深，很多桌面级自动化设备、小型专用工装的动力段都偏好这类结构，既能够满足减速增扭的需求，又不会占用过多的设备内部空间。

　　齿轮的齿部参数统一采用标准模数设计，齿顶圆、齿根圆的尺寸都符合通用机械加工标准，不管是采用滚齿加工还是线切割加工都能快速成型，不需要特殊的加工刀具，小批量制作的时候生产周期极短，能够快速完成样机的装配调试。结构上没有设计额外的密封壳体，属于开式传动结构，适配于粉尘少、有定期润滑维护的工作环境，日常维护只需要定期在齿面涂抹润滑脂就能保证长期顺畅运转，不需要复杂的密封件更换或者润滑油加注操作，维护难度极低。在传动效率方面，直齿轮啮合的传动效率要高于蜗轮蜗杆结构，动力传输过程中的损耗更小，匹配小功率驱动电机就能带动额定载荷的执行机构，能够降低设备的动力配置成本，同时运转过程中的噪音控制也更有优势，只要齿轮加工精度达标、啮合间隙调整合适，高速运转时不会出现明显的啮合异响，适合对工作环境噪音有一定要求的场景。整套结构的安装边界清晰，四个安装孔的中心距、输入输出轴的伸出位置都做了标准化设计，能够直接和市面上常规的小型驱动电机、输出传动法兰对接，不需要额外做转接件设计，选型适配的时候可以直接根据安装孔位尺寸匹配对应的安装位置，减少设计阶段的适配工作量。
