重载型工业电气控制柜柜体结构设计

　　这款重载型电气柜体的结构设计，核心瞄准工业现场高负载、复杂工况下的电气元件承载需求，区别于常规轻型机柜的结构逻辑，从框架受力到底部支撑都做了针对性强化。从应用场景来看，这类柜体常部署在重型加工车间、矿山作业现场、港口物流配电区域这类存在持续振动、设备承载负荷大、周边环境存在粉尘或轻微磕碰风险的场景，内部用来安装变频器、PLC模块、断路器、接线端子排等各类电气元器件，同时要给元器件预留足够的布线空间与散热通道，避免长期运行过程中出现结构变形、元器件移位、散热不畅引发的故障。

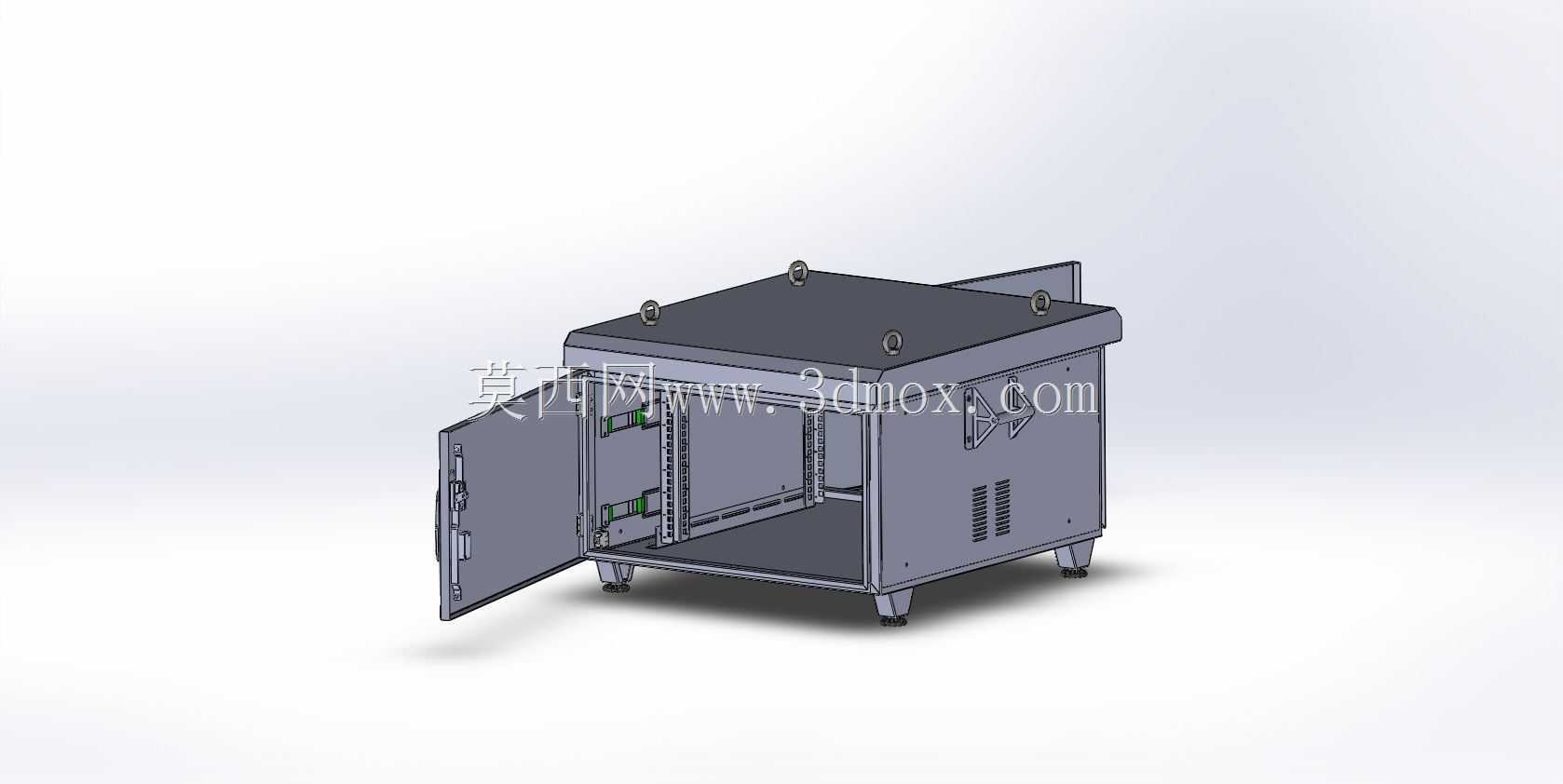

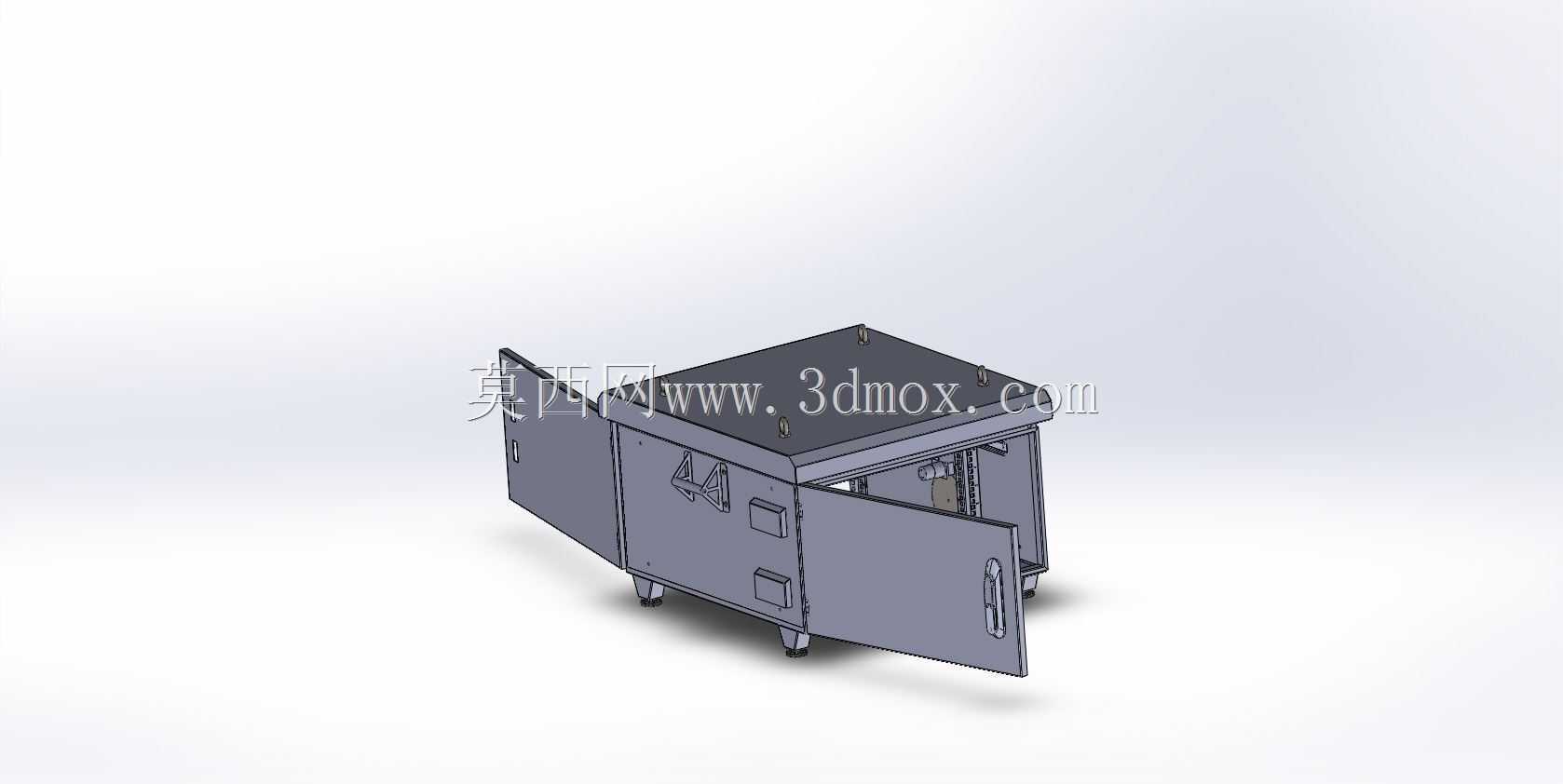

　　从功能特性上看，柜体采用单开门侧开结构，门体与框架之间采用加厚合页连接，合页位置做了局部加强筋设计，避免门体挂载较重的操作面板、指示灯组件时出现下垂变形；门体边缘设置了连续式密封胶条安装位，安装密封胶条后可达到常规工业环境要求的防尘防水等级，阻挡车间内的金属粉尘、切削液飞溅进入柜体内部。柜体顶部设置了四个吊环安装位，吊环采用内嵌式焊接螺母固定，满足车间内整体吊装转运的需求，吊装时受力直接传递到主框架型材上，不会出现顶板变形的问题。柜体侧面开设有阵列式通风散热孔，孔位采用冲压成型的百叶结构，既保证空气流通带走内部元器件运行产生的热量，又能避免大颗粒杂物直接落入柜内；内部预留了多层安装横梁的固定孔位，可根据安装元器件的尺寸灵活调整安装层的高度，适配不同规格的电气元件安装需求，安装横梁采用镀锌钢板折弯成型，承重能力远高于常规轻型机柜的安装条，单根横梁可承载超过五十公斤的元器件重量，满足重载条件下的安装需求。

　　设计思路上，整个柜体采用框架与蒙皮结合的钣金结构，主框架采用加厚冷轧钢板折弯后焊接成型，焊接位置全部做了打磨处理，避免应力集中导致的框架变形；底部设置了四个可调式支撑脚，支撑脚与框架底部的安装板采用螺栓连接，可根据现场地面的平整度调整柜体水平度，避免柜体长期放置在不平整地面出现框架扭曲，同时支撑脚采用橡胶减震垫设计，可缓冲现场设备运行传递过来的振动，降低振动对内部电气元件接线端子的影响，避免长期振动导致的接线松动。柜体内部的安装立柱上预留了等间距的模数化安装孔，兼容标准的电气安装导轨、端子排安装件，不需要现场二次打孔即可完成大部分标准元件的安装，减少现场施工的工作量。

　　从安装边界与尺寸逻辑来看，柜体的整体宽度、深度、高度比例经过优化，既保证内部有足够的安装与布线空间，又不会占用过多的车间安装面积；门体打开后的旋转半径经过核算，在现场安装时预留半米左右的侧向空间即可完全打开门体，方便后期维护人员进入柜内检修、更换元件。柜体底部预留了电缆进线的开孔位置，开孔处可安装电缆密封接头，满足不同直径的动力电缆、控制电缆进线需求，同时保证进线位置的密封性能。柜体的所有外露钣金边缘都做了折边钝化处理，避免安装、维护过程中划伤施工人员，所有金属结构件之间都设置了接地连接位，保证柜体整体的电气连通性，满足电气安全规范的接地要求，避免运行过程中出现柜体带电的安全隐患。

　　在结构强度校核层面，这款柜体的主框架型材截面经过受力仿真验证，在顶部均匀承载、侧面受轻微冲击的工况下，框架变形量控制在允许范围内，不会出现柜门无法闭合、内部元件安装位错位的问题；相比普通的轻型电气柜，这款柜体的板材厚度、框架连接强度都做了升级，适配重载场景下的长期使用需求，减少后期运维过程中因为柜体结构问题引发的电气故障。
