小型龙门式数控加工运动机架结构

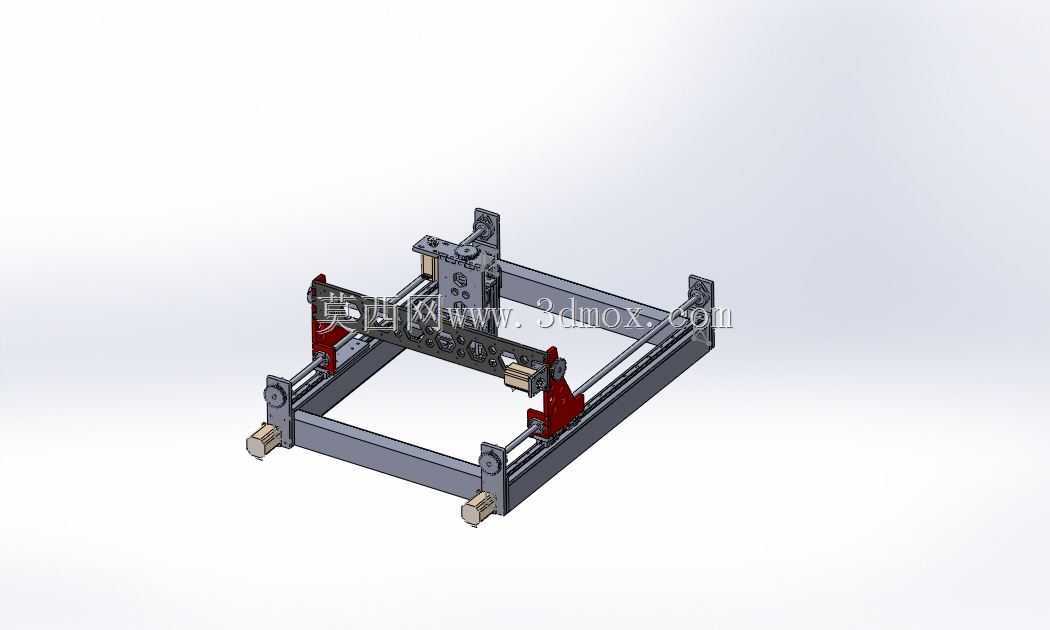

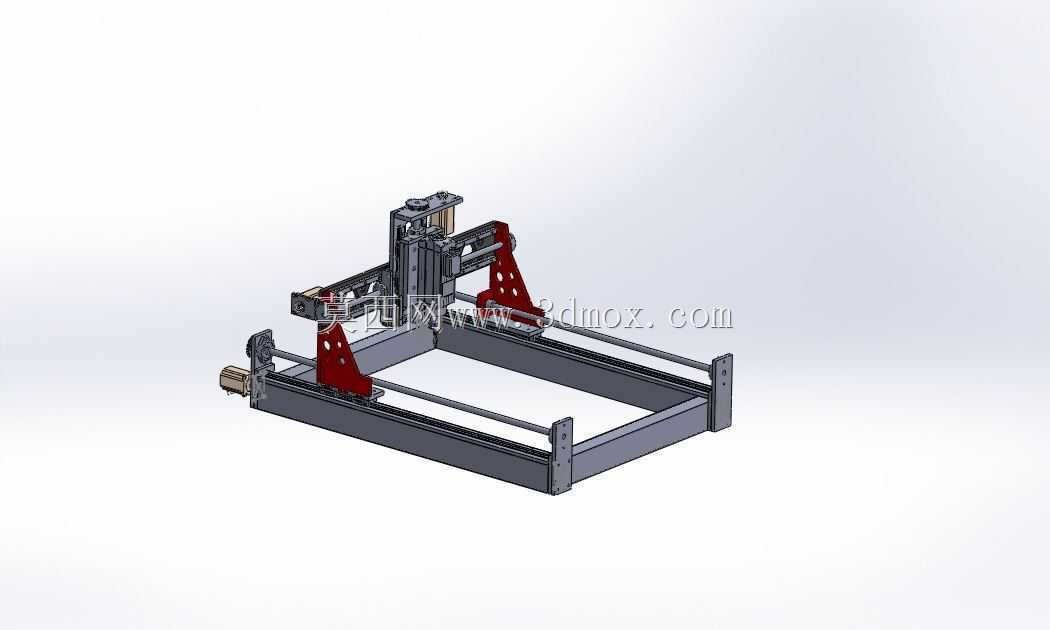

　　这套龙门式运动机架是桌面级数控加工设备的核心承载结构，日常多用于小尺寸工件的铣削、雕刻、钻孔类加工作业场景，在小型五金零件加工、教学实训设备搭建、个人DIY加工工位、小批量非标零件打样场景中都能适配，相比大型工业数控设备，它的占地空间更小，安装调试门槛更低，能够适配常规工作台面的安装需求，不需要额外做重型地基预埋。从结构设计逻辑来看，整体采用矩形方管拼焊的底框作为承载基座，底框的四个角位设置了可调支撑脚，能够在不平整的安装台面上调整机架水平度，抵消台面倾斜带来的传动卡顿、加工精度偏差问题。底框两侧平行布置的直线导轨作为X轴向运动的导向基准，导轨安装面在设计时预留了刮研调整余量，装配时可以通过配磨垫片调整两根导轨的平行度，

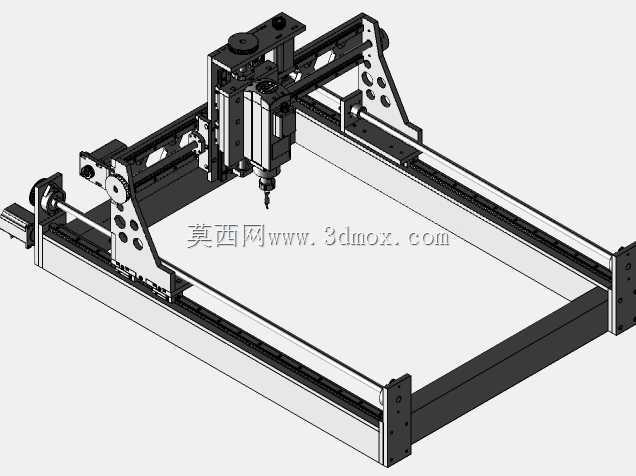

　　保证运动过程中滑台不会出现卡滞、爬行的问题。横跨在两侧X向滑台上的龙门梁采用加厚型材加工，梁体上集成了Y轴向的传动与导向组件，Z轴滑枕通过连接板安装在Y向滑台上，三个轴向的传动均采用丝杠配合直线导向的结构，能够保证运动过程中的位置精度，同时每个轴向的传动端都预留了电机安装位，可以根据实际负载需求选配不同扭矩的伺服或者步进电机，不需要额外做安装位的二次加工。设计时特意将传动组件的安装位置做了下沉处理，既能够降低整体设备的重心，提升高速运动过程中的机架稳定性，也能减少加工过程中切削碎屑掉落到导轨、丝杠传动副上的概率，降低日常维护的清理难度。机架的各个连接节点处都设置了加强筋结构，尤其是龙门梁和X向滑台的连接位置，

　　采用三角加强块做刚性补强，避免Z轴带负载运动时出现梁体形变，影响加工的形位公差。从安装边界尺寸来看，整体机架的长宽尺寸控制在常规桌面设备的适配范围内，底框的安装孔位按照通用标准间距设置，既可以直接固定在木质或者钢制工作台面上，也可以搭配配套的钣金外罩做成封闭式的整机设备。三个轴向的运动行程做了合理分配，能够覆盖常规小尺寸零件的加工范围，不会因为行程冗余造成机架整体尺寸不必要的增加。在公差匹配方面，所有导轨安装面的平面度、丝杠安装位的同轴度都按照通用数控设备的精度要求做了公差预留，装配时只需要按照工艺要求打表调整，就能达到预期的运动精度，不需要做大量的二次修配工作。这套结构也可以根据实际使用需求做拓展，

　　比如更换更高负载的导轨丝杠来提升加工能力，或者在Z轴滑台上加装不同的加工主轴，适配激光雕刻、点胶、涂覆等不同的工艺场景，不需要对整体机架结构做大规模改动。日常装配过程中，需要先将底框拼接完成后调整整体水平，再依次安装两侧的X向导轨和传动组件，确认X向滑台运行顺畅无卡滞后再吊装龙门梁，之后依次装配Y向和Z向的运动组件，每装完一个轴向都需要手动盘动传动件，检查全行程内的运行阻力是否均匀，避免出现过定位导致的传动磨损加快问题。机架表面的处理可以根据使用场景选择喷塑或者氧化处理，提升机架的防锈能力，同时也能减少加工过程中切削液对机架基材的腐蚀。
