多工位回转式全自动型材切割旋锯设备

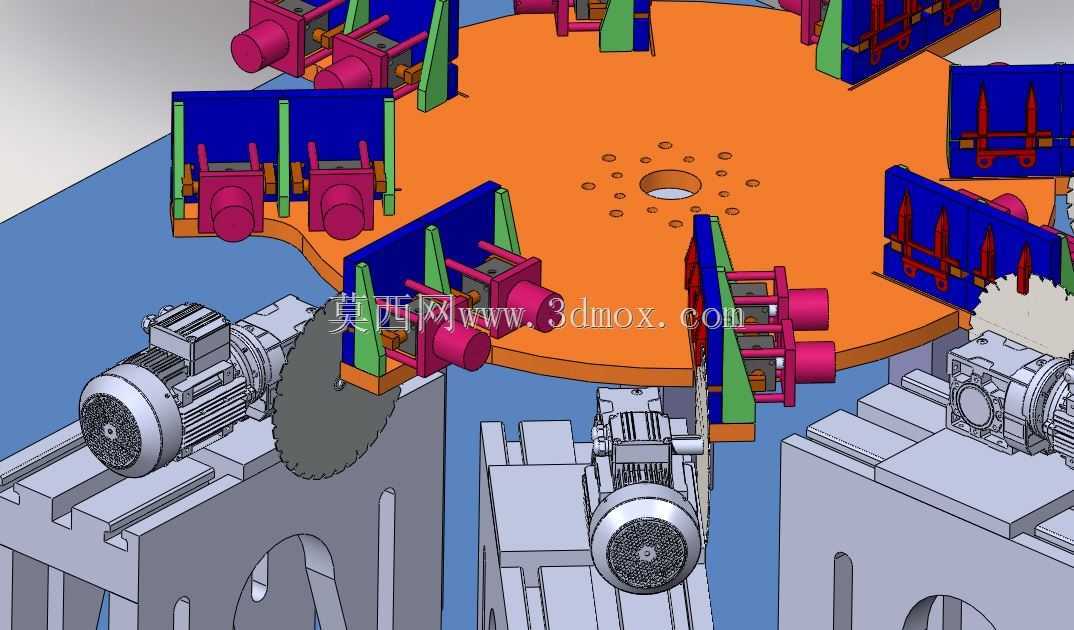

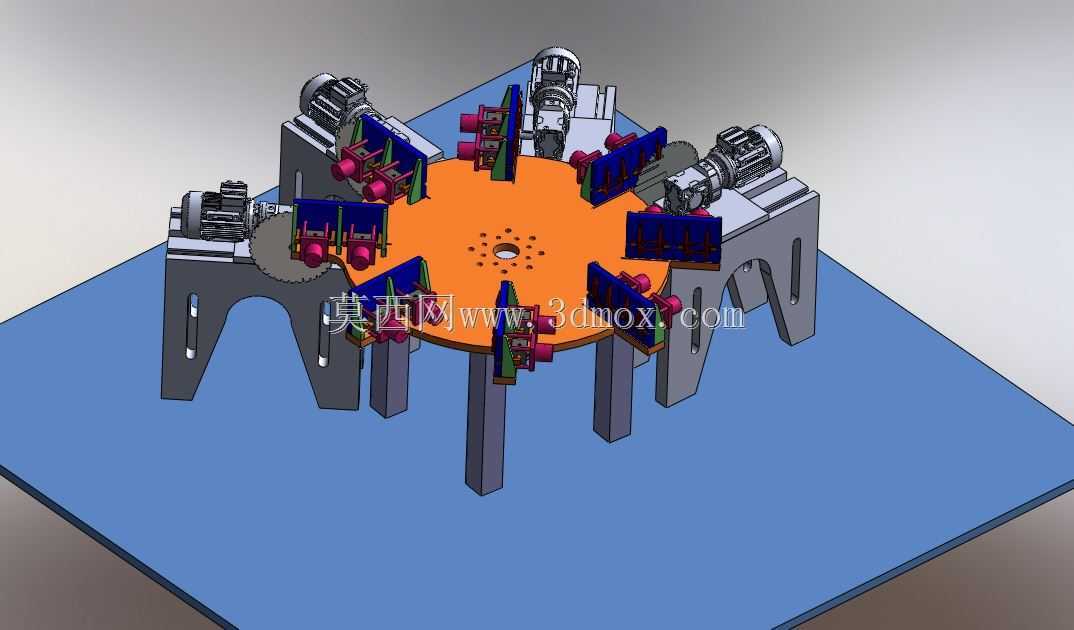

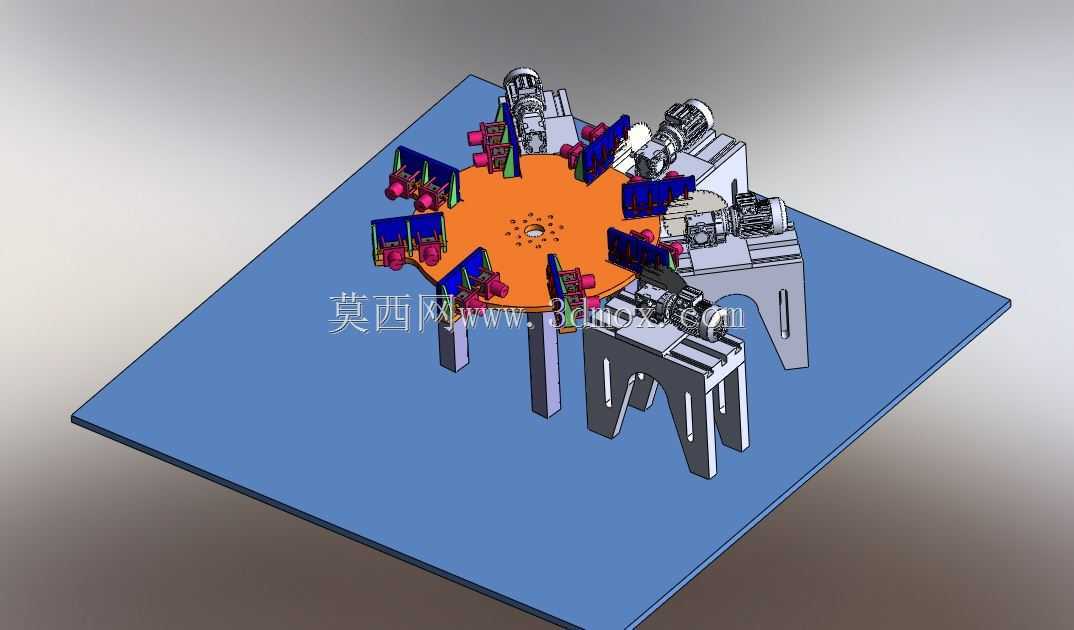

　　在型材批量加工、五金件定长裁切、家具金属构件生产这类需要连续完成锯切工序的场景里，单工位锯切设备往往需要人工完成上料、夹紧、锯切、松夹、下料的全流程动作，不仅单件加工节拍长，人工反复操作的定位误差也很难控制在稳定公差范围内，这款多工位回转式旋锯设备，就是针对这类连续批量锯切需求做的结构设计。从整体布局来看，设备核心采用了大直径回转工作台作为工位载体，台面上沿圆周均匀布置了多组工件夹紧模组，每个夹紧模组都配置了独立的侧向定位挡块与气动压紧组件，能够适配不同截面尺寸的方管、扁钢、铝型材等常见锯切工件，夹紧块的安装面预留了T型槽调节空间，不需要更换整套夹具就能完成不同宽度工件的装夹适配，减少了换型调整的辅助时间。

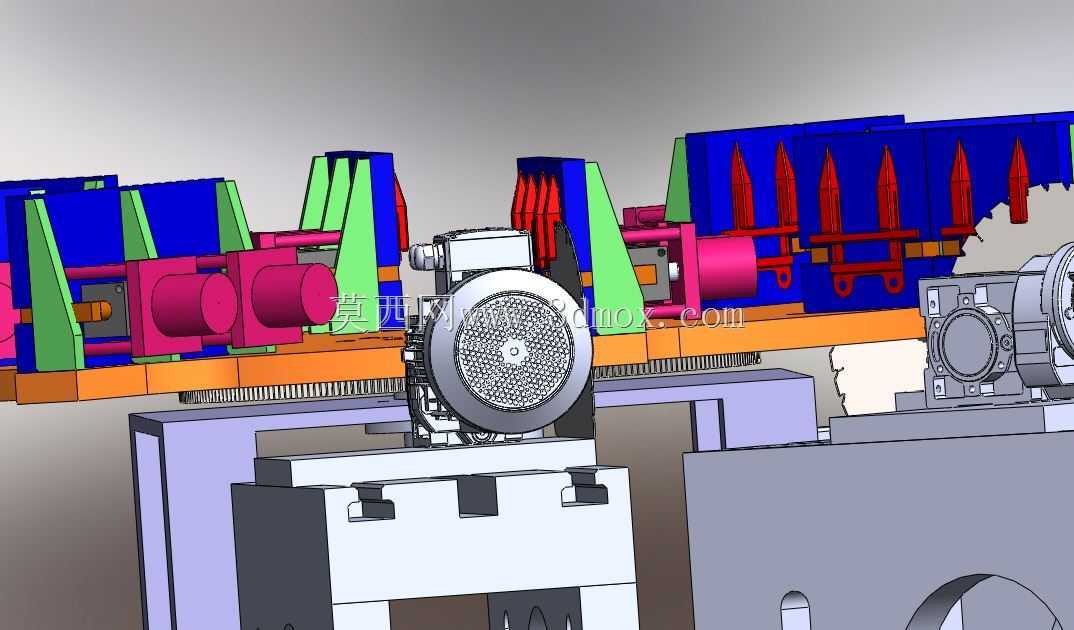

　　回转工作台的中心设置了定位孔与圆周分布的连接螺孔，能够直接和下方的凸轮分割器输出法兰对接，分割器的入轴通过同步带和驱动电机连接，能够按照设定的工位角度完成精准转位，每次转位的重复定位精度可以控制在±0.05mm范围内，保证每个工件到达锯切工位时的位置一致性。锯切单元采用了分布式布置方案，对应回转台的锯切工位位置，沿圆周方向设置了多组独立的锯切机头，每个机头都由锯切电机、锯片防护罩、直线进给导轨组成，锯切电机直接安装在进给滑台上，滑台通过线性导轨和设备底座连接，进给动作可以通过气缸或者伺服丝杠驱动，根据锯切工件的材质和厚度调整进给速度，避免锯片崩齿或者工件切面出现毛刺。每个锯切机头的位置都可以沿径向调节，

　　对应不同长度工件的锯切位置需求，调节位置后通过锁紧螺栓固定在底座的T型槽上，不需要重新加工安装孔就能完成工位位置调整。从安装边界来看，设备的整体占地尺寸根据回转台直径和机头数量确定，常规六工位配置下，设备的最大回转直径不超过2.2米，底座采用整体焊接钢结构，安装时需要保证底座平面的水平度误差不超过0.1mm/米，避免回转台转动时出现偏载卡顿，设备的进料侧预留了1.2米的上料操作空间，出料侧对应设置下料滑槽，锯切完成的工件可以直接顺着滑槽落入集料箱，不需要人工在锯切工位取件，降低操作安全风险。在结构设计的细节上，每个夹紧模组的压紧臂都做了让位设计，当回转台转位时，压紧臂会抬升到最高位置，避免和锯切机头、防护罩发生运动干涉，

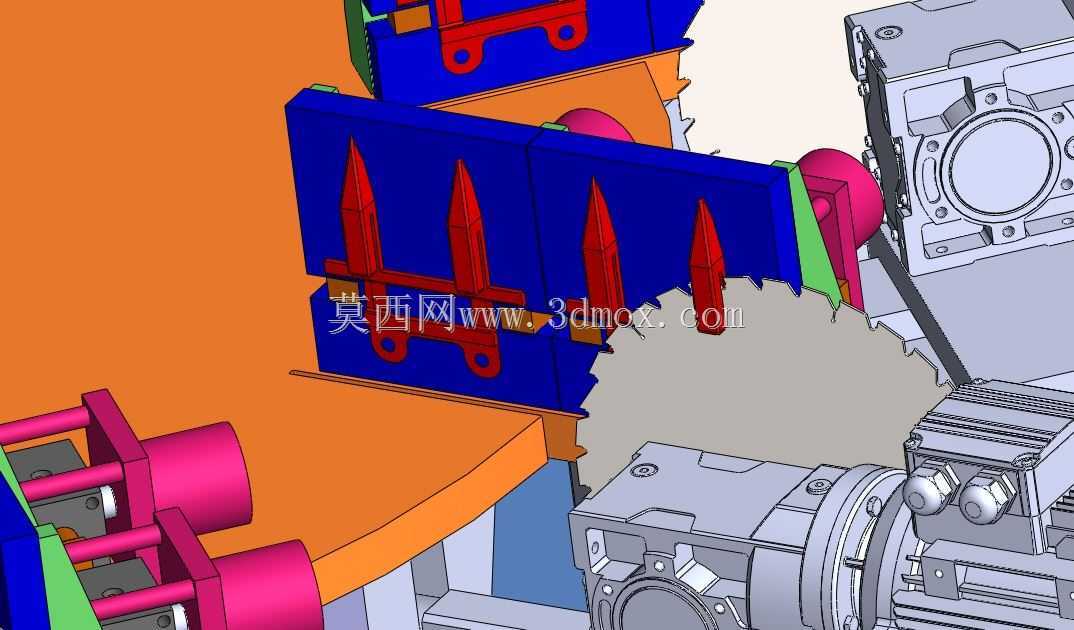

　　锯片的防护罩采用半包围结构，仅留出工件进给的开口位置，锯切产生的铁屑会顺着防护罩内壁的斜面落入下方的排屑槽，集中收集处理，减少铁屑飞溅到导轨或者传动部件里造成的磨损。设备的驱动电机都配置了独立的安装调整座，能够调整同步带或者传动链的张紧度，长期运行后不需要拆卸电机就能完成张紧维护。和传统单工位推台锯相比，这种多工位回转布局的优势在于，人工只需要在上下料工位完成工件装夹和取下，锯切动作在其他工位同步完成，转位的时间和锯切加工时间完全重叠，能够把单件加工的平均节拍压缩到单工位设备的三分之一到四分之一，而且每个工件的夹紧定位都靠夹具保证，不会因为人工操作的力度差异出现定位偏移，锯切后的工件长度公差可以稳定控制在±0.1mm范围内，适合大批量标准化型材件的锯切加工。在设计过程中，需要重点核算回转工作台的承载能力，每个工位装夹工件后的总重量加上夹紧模组的自重，都要在分割器的额定承载范围内，同时要做动平衡校核，避免回转台高速转位时出现振动，影响锯切切面的平整度。锯切电机的功率选择要匹配常用锯切工件的最大截面，比如锯切最大50*50mm的方钢时，锯切电机功率不小于2.2kW，锯片采用硬质合金锯片，线速度控制在60-80m/s的合理区间，保证锯切效率和锯片使用寿命。进给导轨的选型要考虑锯切时的径向切削力，选用额定动载荷足够的线性导轨，搭配防尘罩避免铁屑进入导轨滚道，延长部件使用寿命。
