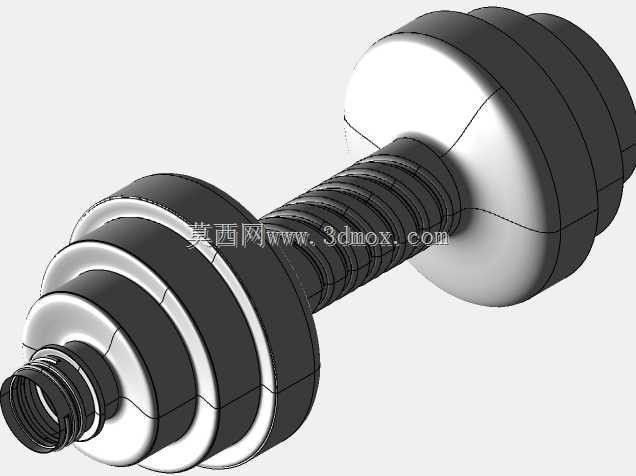

可调节组合式健身哑铃结构设计

　　日常商用健身房、社区健身中心以及家庭健身场景中，可调节配重的哑铃是覆盖全阶段力量训练需求的核心手持器械，不同于固定配重哑铃需要多组占用大量存放空间的缺陷，这款组合式可调哑铃通过旋锁式握杆与叠层配重片的配合，单只器械即可覆盖2.5kg到24kg的常用训练配重区间，适配上肢推、拉、举以及核心负重抗旋等多类训练动作。从结构设计逻辑来看，这款哑铃的核心受力件为中间的握持杆，杆身采用滚花防滑结构，滚花纹路的齿深控制在0.8mm，齿距1.5mm，既保证训练时手掌出汗状态下的握持摩擦力，又不会因为齿深过大硌伤手掌皮肤，握持段的直径设置为32mm，符合亚洲成年男性手掌抓握的人机工程尺寸，握持段长度120mm，可适配全掌抓握以及带健身手套的使用场景。

　　握杆两端设置有梯形螺纹旋锁结构，螺纹导程5mm，配合端部的锁紧挡圈，旋转1.5圈即可完成配重片的锁定与解锁，相比传统卡扣式锁紧结构，螺纹旋锁的抗松脱性能更强，在快速推举、甩摆类动态训练动作中，不会出现配重片滑脱的安全隐患。配重片采用分层叠装设计，每片配重片的单侧厚度为15mm，单片重量2.5kg，配重片中心设置有与握杆轴径匹配的定位孔，孔边做1mm的倒角导向，安装配重片时无需精准对位即可快速套入握杆，相邻配重片的贴合面做0.2mm的平面度公差控制，叠装后不会出现片体晃动、偏心的问题，保证训练时哑铃的重心始终与握杆轴线重合，避免偏心重量带来的腕部额外受力损伤。从安装边界尺寸来看，当单侧安装5片配重片达到单只24kg最大配重时，

　　哑铃整体长度为380mm，最大外径120mm，存放时占用的平面尺寸仅为400mm*130mm，相比同配重覆盖范围的固定哑铃组，可节省80%以上的存放空间，适配家庭小户型健身区、工作室紧凑储物架的摆放需求。配重片的外缘做R5mm的圆弧过渡，没有尖锐棱角，即使训练中意外脱手，也能降低磕碰地面、砸伤肢体的风险，配重片表面采用哑光磨砂处理，避免光线反射干扰训练视线，同时减少表面指纹、汗渍的残留，降低日常清洁维护的工作量。在结构强度校核层面，握杆采用45号钢调质处理，抗拉强度达到600MPa，按照最大24kg配重、动态训练1.5倍冲击载荷计算，握杆的最大弯曲应力仅为材料许用应力的27%，长期使用不会出现弯曲变形；

　　端部锁紧螺纹的剪切应力校核安全系数达到3.2，完全满足高频次训练的使用强度要求。配重片采用铸铁材质外层包覆环保橡胶，既保证配重密度控制整体尺寸，又能避免金属碰撞产生的噪音，同时防止配重片生锈腐蚀，延长器械的整体使用寿命。实际使用过程中，训练者可根据自身训练水平、训练动作的目标肌群，快速增减配重片数量调整负荷：比如做肩部侧平举这类小肌群孤立训练时，可单侧安装1-2片配重片，实现5-10kg的轻负荷训练；做卧推、硬拉这类大肌群复合训练时，可安装满配重片实现大负荷刺激，调整配重的整个过程仅需10秒左右，无需额外工具，训练组间调整的流畅度远高于传统固定哑铃。
