三菱帕杰罗底盘配套弹簧垫片结构设计

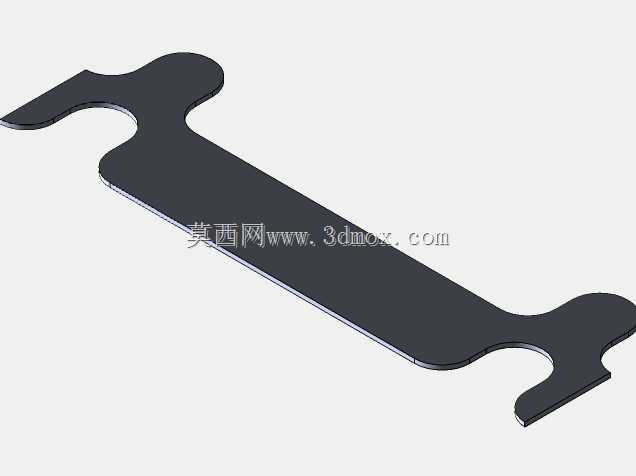

　　在硬派越野车型的底盘悬架系统中，这类异形弹簧垫片承担着分散轴向载荷、补偿装配公差、缓冲金属部件硬接触冲击的核心作用，区别于常规平垫片的对称结构，该垫片针对三菱帕杰罗特定的悬架弹簧安装位做了轮廓适配，两端的异形卡爪结构可以直接卡入弹簧座的预留卡槽内，避免车辆在非铺装路面大行程颠簸时垫片出现径向窜动甚至脱落的问题。从实际装车场景来看，这类垫片安装在螺旋弹簧与上下弹簧座的结合面之间，一方面可以填补弹簧端面加工带来的平面度误差，让弹簧的轴向载荷均匀分布在整个支撑面上，避免局部应力集中导致弹簧座出现压痕甚至开裂；另一方面，垫片本身的金属材质具备合适的硬度与韧性，能够隔绝弹簧与弹簧座之间的金属直接摩擦，减少行驶过程中因部件相对位移产生的异响，同时也能阻隔路面传递上来的细碎振动，提升底盘行驶的质感。

　　设计这类垫片的时候，首先要匹配对应车型弹簧座的安装边界，两端的卡爪轮廓需要和弹簧座卡槽的尺寸完全契合，卡爪的弯折角度要保证装配后有足够的卡紧力，既不能过紧导致装配时难以卡入，也不能过松导致车辆振动时松脱。垫片的主体平板部分厚度需要根据悬架的额定载荷计算，既要保证在最大冲击载荷下不会出现塑性变形，也要避免厚度过大改变弹簧的预压行程，影响悬架的初始高度与弹性特性。垫片的整体轮廓要避开周边的悬架运动部件，比如减震器筒身、下摆臂连接点等位置，保证悬架在全行程压缩、拉伸过程中，垫片不会和周边部件发生运动干涉。

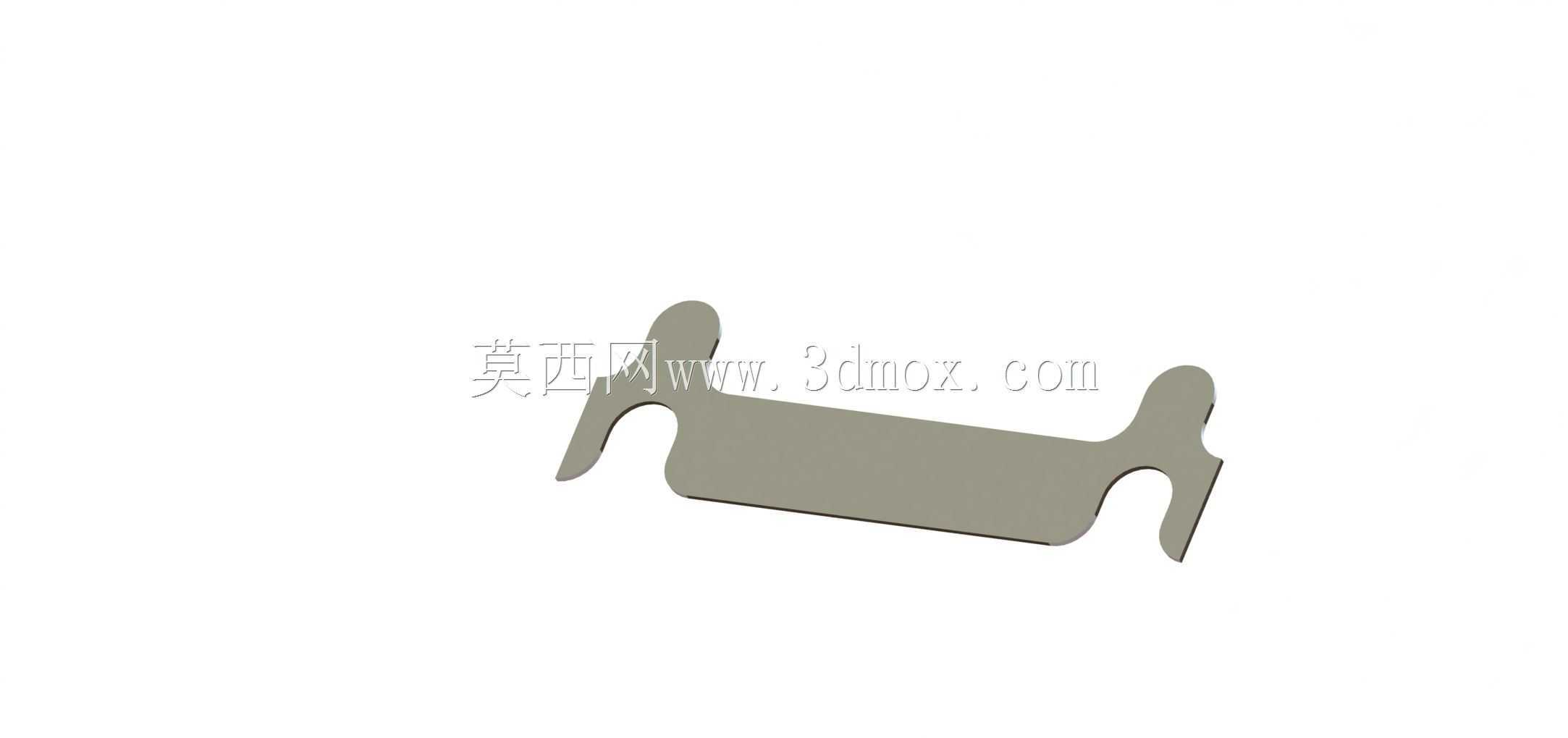

　　从结构细节来看，垫片两端的异形结构并非对称设计，这是因为帕杰罗的弹簧座上下安装面的卡槽位置存在角度差，垫片在装配时存在唯一的安装方向，设计时特意做了防错结构，两端卡爪的尺寸差异可以避免装配工人装反方向，减少生产线的装配失误率。垫片的边缘做了小半径的倒角处理，避免冲压加工后的锐边割伤装配人员，同时也能防止应力集中导致的边缘开裂，在长期交变载荷的作用下，倒角结构可以分散边缘的应力，提升零件的疲劳寿命。垫片的平面度要求控制在合理范围内，平面度过大会导致弹簧支撑面接触不良，局部载荷过大，平面度过小则会提升冲压加工的成本，实际设计中会根据弹簧的线径与支撑圈直径匹配对应的平面度公差，平衡性能与加工成本。

　　在实际的维修替换场景中，这类垫片属于底盘易损件，当车辆长期在越野路况行驶后，垫片会出现磨损、变形甚至断裂的情况，此时如果不及时更换，会导致弹簧安装位出现间隙，行驶中产生底盘异响，严重时还会导致弹簧移位，影响悬架的定位参数，加剧轮胎的偏磨。三维建模过程中，需要精准还原垫片的异形轮廓、卡爪弯折角度、厚度参数以及倒角细节，保证模型可以直接用于冲压模具的设计，也可以用于底盘装配的干涉检查，在整车虚拟装配环节，将该垫片模型装配到对应位置后，可以模拟悬架全行程运动，验证垫片与周边部件的间隙是否满足设计要求，避免实车装配后出现运动干涉问题。这类异形垫片的建模过程需要注意卡爪部分的弯折圆角，冲压加工时弯折处的圆角半径不能过小，否则会导致冲压时板材出现开裂，建模时需要结合冲压工艺要求设置合理的弯折圆角，保证设计的零件具备可制造性，不需要后续额外的工艺调整。
