插电式核辐射探测电路板结构设计

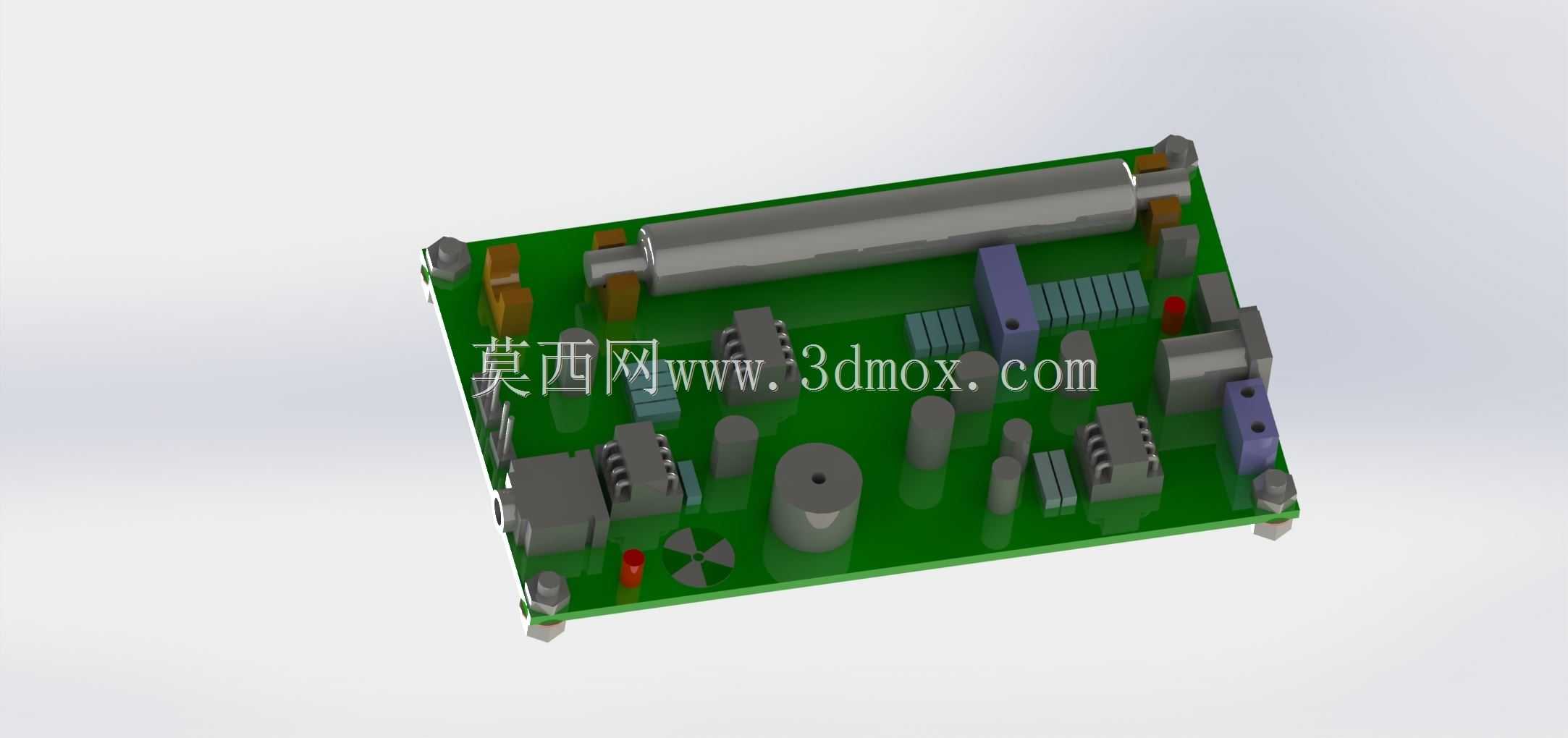

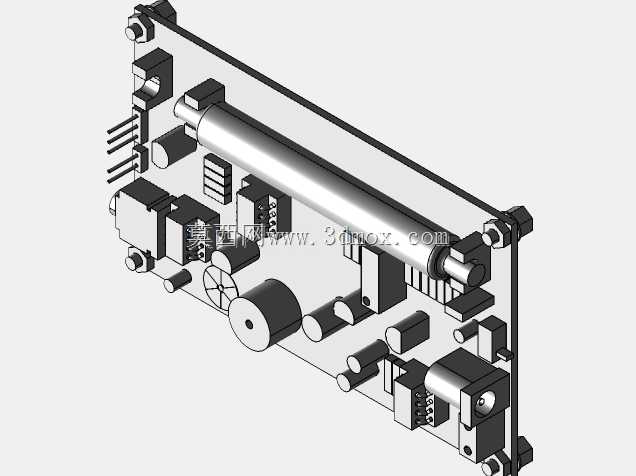

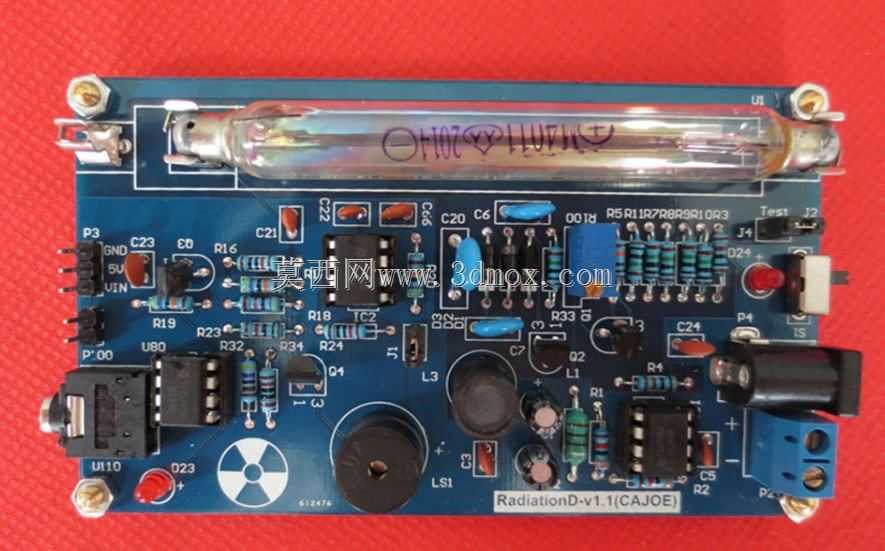

　　这款核辐射探测装置的核心板卡设计，首先围绕现场快速检测的实际使用场景做了结构适配，日常可直接插接配套供电插头即可启动工作，无需额外复杂接线调试，适配工业现场巡检、实验室环境辐射排查、废旧金属回收站点辐射筛查、口岸入境货物辐射抽检等多类使用场景，作业人员无需经过长时间专业接线培训即可快速上手操作。板卡整体采用矩形PCB作为承载基底，所有功能元器件均采用板载直插或表贴布局，边缘预留了标准安装孔位，可直接固定在配套手持外壳或者固定式检测机柜内，安装孔位间距适配常规工业设备的安装筋位尺寸，不需要额外做转接板设计，能直接嵌入现有辐射检测类设备的腔体内部，替换同规格老旧探测板卡。从功能布局来看，板载集成了盖革计数管的适配安装位，

　　也就是板上长条形金属圆柱构件的安装区域，周边配套布置了高压升压模块、信号整形电路、脉冲计数模块对应的元器件，不同功能模块的元器件做了分区排布，高压区域和信号采集区域之间预留了足够的爬电距离，避免高压串扰影响微弱辐射信号的采集精度。板卡边缘预留了对外接插接口的安装位置，可直接对接外部显示模块、报警模块或者数据上传模块，不需要额外飞线连接，结构设计上充分考虑了不同使用场景的扩展需求。设计过程中针对探测灵敏度的需求，将计数管的安装位置做了抬升处理，减少PCB基材本身对辐射粒子的遮挡，同时周边的电容、电阻等无源器件均采用矮身封装，避免遮挡计数管的有效探测区域，保证入射粒子能够顺利抵达计数管的灵敏区域。板卡四角的固定柱采用金属支撑柱设计，

　　既可以保证板卡在外壳内的固定强度，也能实现板卡与外壳地的可靠连接，降低外界电磁干扰对检测信号的影响，适配工业现场复杂的电磁环境，避免变频器、大功率电机等设备的电磁干扰导致检测数据跳变。整体板卡的元器件排布充分考虑了生产焊接的工艺性，所有元器件的排布方向统一，波峰焊方向上没有过大的元器件遮挡小元件的焊盘，减少生产过程中的虚焊、漏焊问题，后期维护时也能快速定位故障元器件进行更换，不需要大面积拆除周边构件。
