SDSPlus混凝土钻孔螺旋钻头结构

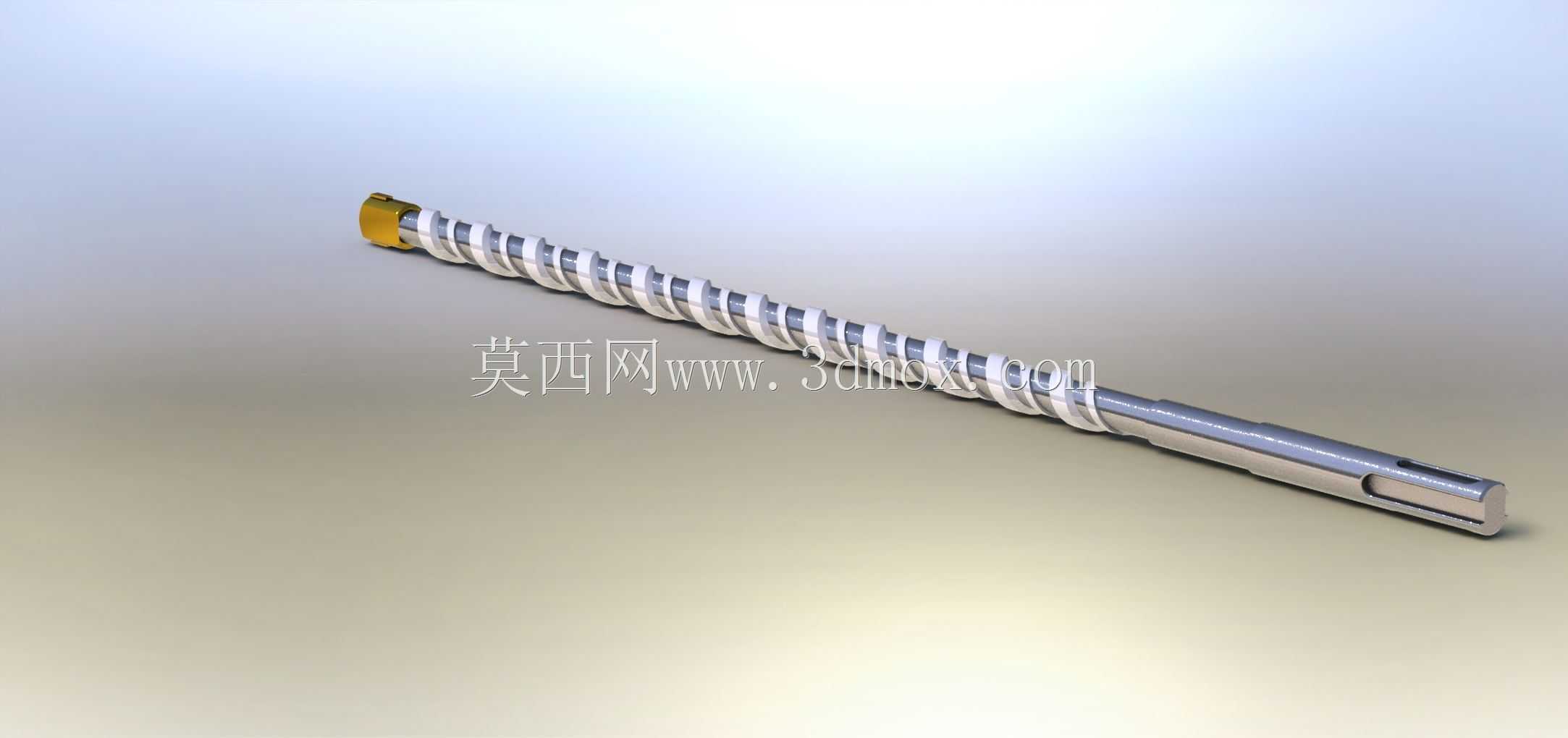

　　这款SDSPlus规格的螺旋钻具，主要适配手持冲击钻、电锤类钻孔设备，面向建筑施工、家装改造、设备安装等场景下的混凝土基材钻孔作业，是现场作业中处理硬质基材钻孔的核心消耗类配件。从结构设计来看，钻具整体采用长杆式布局，总长适配310mm级钻孔深度需求，可覆盖常规墙面穿线、预埋件安装、膨胀螺栓固定等常见作业的深度要求，无需额外接长杆即可完成多数民用及小型工程场景的钻孔任务。钻具头部采用硬质合金嵌装结构，是直接接触混凝土基材的切削部位，设计时针对混凝土内的骨料、钢筋碎块等硬质夹杂做了抗冲击优化，切削刃角度匹配冲击旋转的复合作业工况，既能在冲击载荷下破碎混凝土基体，又能通过旋转动作将破碎后的碎屑带出孔道，避免卡钻、堵孔问题。

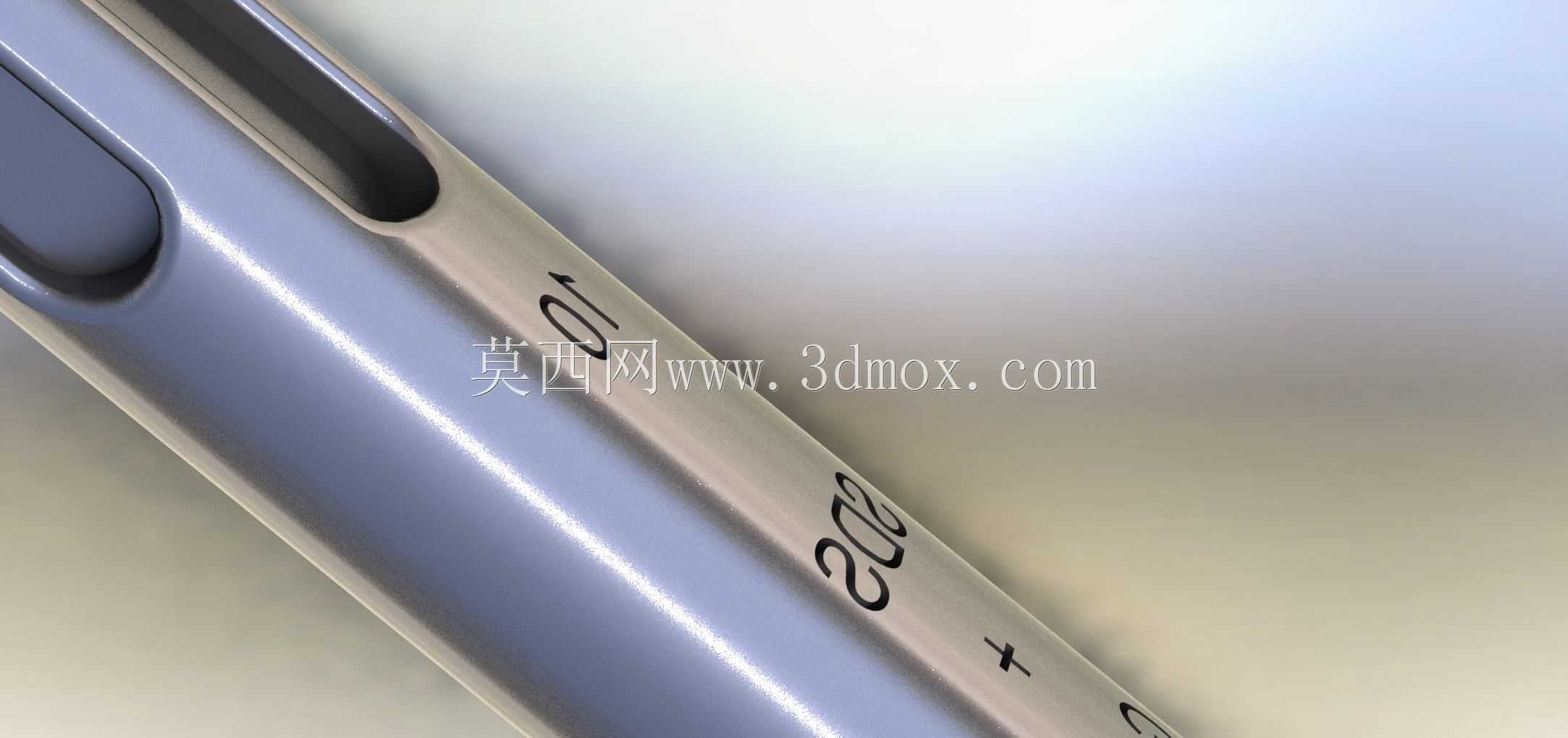

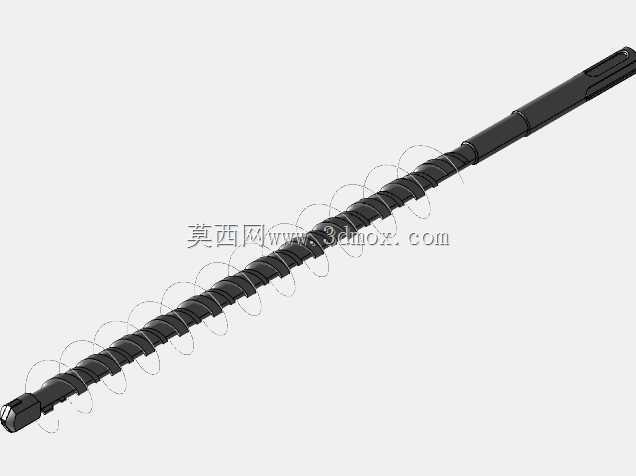

　　杆身的螺旋排屑槽采用等距变深设计，靠近头部的槽深更大，可快速容纳刚破碎下来的混凝土碎屑，随着向柄部延伸，槽深逐步收窄，配合旋转动作形成连续的排屑通道，在湿式或干式钻孔工况下都能顺畅将碎屑导出孔外，减少重复研磨带来的钻具磨损，提升钻孔效率。柄部采用标准SDSPlus快换结构，带有适配电锤夹头的锁紧卡槽，安装时无需额外工具即可快速卡入设备夹头，卡槽的位置、深度尺寸严格匹配通用SDSPlus夹头的安装边界，装夹后同轴度偏差控制在作业允许范围内，避免高速旋转加冲击工况下出现摆振，既保障钻孔的位置精度，也能减少设备夹头的异常磨损。在实际作业场景中，这款钻具可应对强度等级C30-C50的普通混凝土基材，也可适配带少量轻质骨料的加气混凝土、

　　实心砖等硬质砌筑材料，作业时配合设备的冲击档位，可在墙面、地面、顶面等不同作业面完成垂直、倾斜方向的钻孔作业，钻具杆身的刚性设计可承受10J级别的单次冲击载荷，常规作业下不易出现杆身弯曲、柄部断裂等失效问题。设计过程中针对钻具的动平衡做了优化，螺旋槽的对称度、头部合金块的安装位置都经过匹配校准，高速旋转时的径向跳动量控制在较低水平，作业时的震动反馈更小，可降低操作人员的手持疲劳感，也能减少因摆振导致的孔壁不规整、孔径超差问题。排屑槽的表面粗糙度做了针对性处理，碎屑不易粘附在槽壁上，即使在含湿量较高的混凝土基材上作业，也能维持顺畅的排屑效果，避免因碎屑堵塞导致的钻具过热、烧蚀问题，延长单次进刀的连续作业时长。从安装边界来看，

　　这款钻具的柄部直径、卡槽间距完全符合SDSPlus接口的通用规范，可适配市面上绝大多数手持电锤、冲击钻的对应夹头，无需改装即可直接装夹使用，钻具的最大切削直径为10mm，对应的成孔孔径公差满足常规膨胀螺栓、穿线套管的安装要求，成孔后无需额外扩孔即可直接进行后续的紧固件安装作业。在结构细节上，头部切削刃的倒角设计可在钻孔初始阶段快速定位，避免钻头在光滑的混凝土表面滑移，提升钻孔的位置精度，减少开孔阶段的反复调整时间；杆身与头部的连接部位采用过渡圆角设计，分散冲击作业时的应力集中，避免在硬质点冲击下出现头部脱落、杆身断裂的失效情况。
