MPX系列8针矩形电连接器结构设计

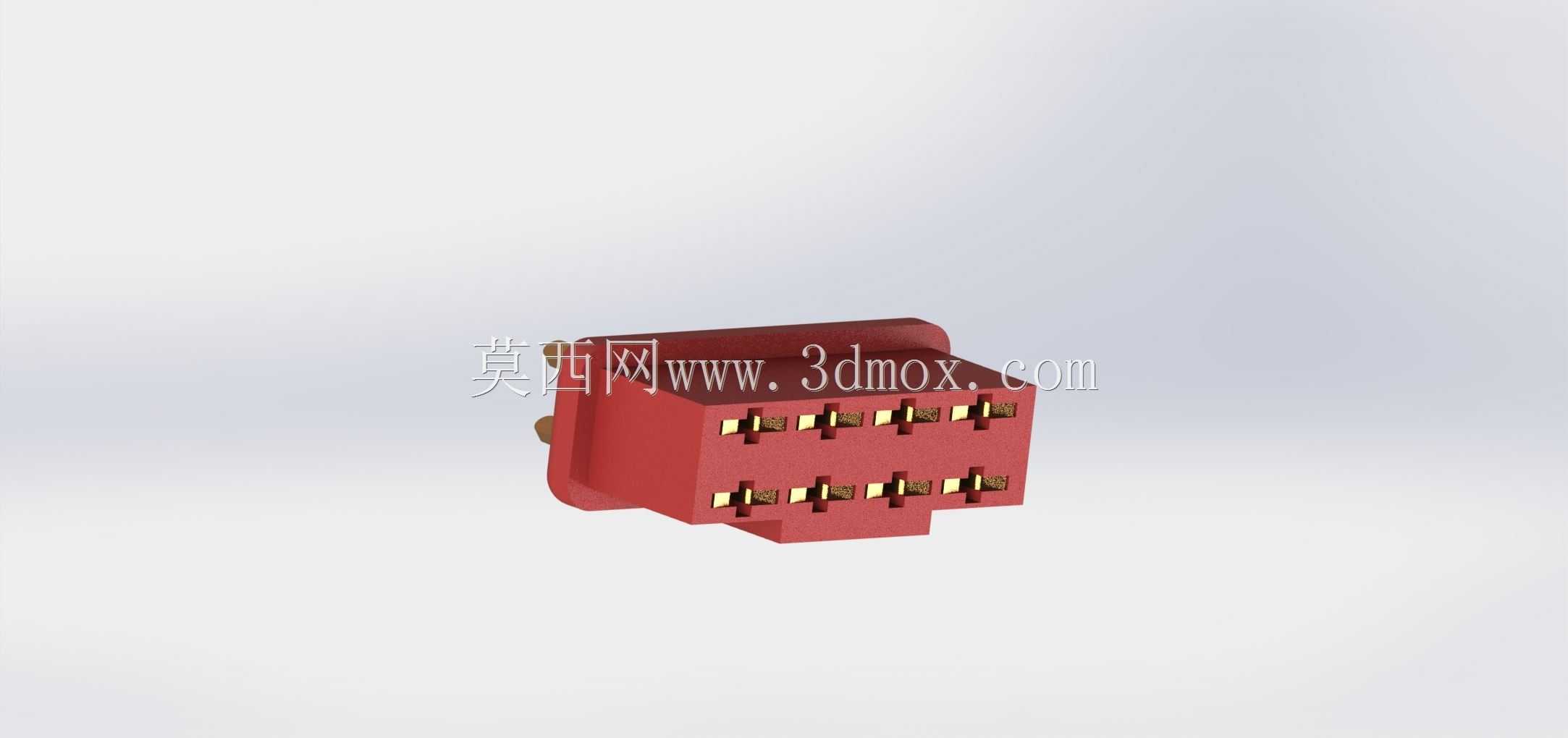

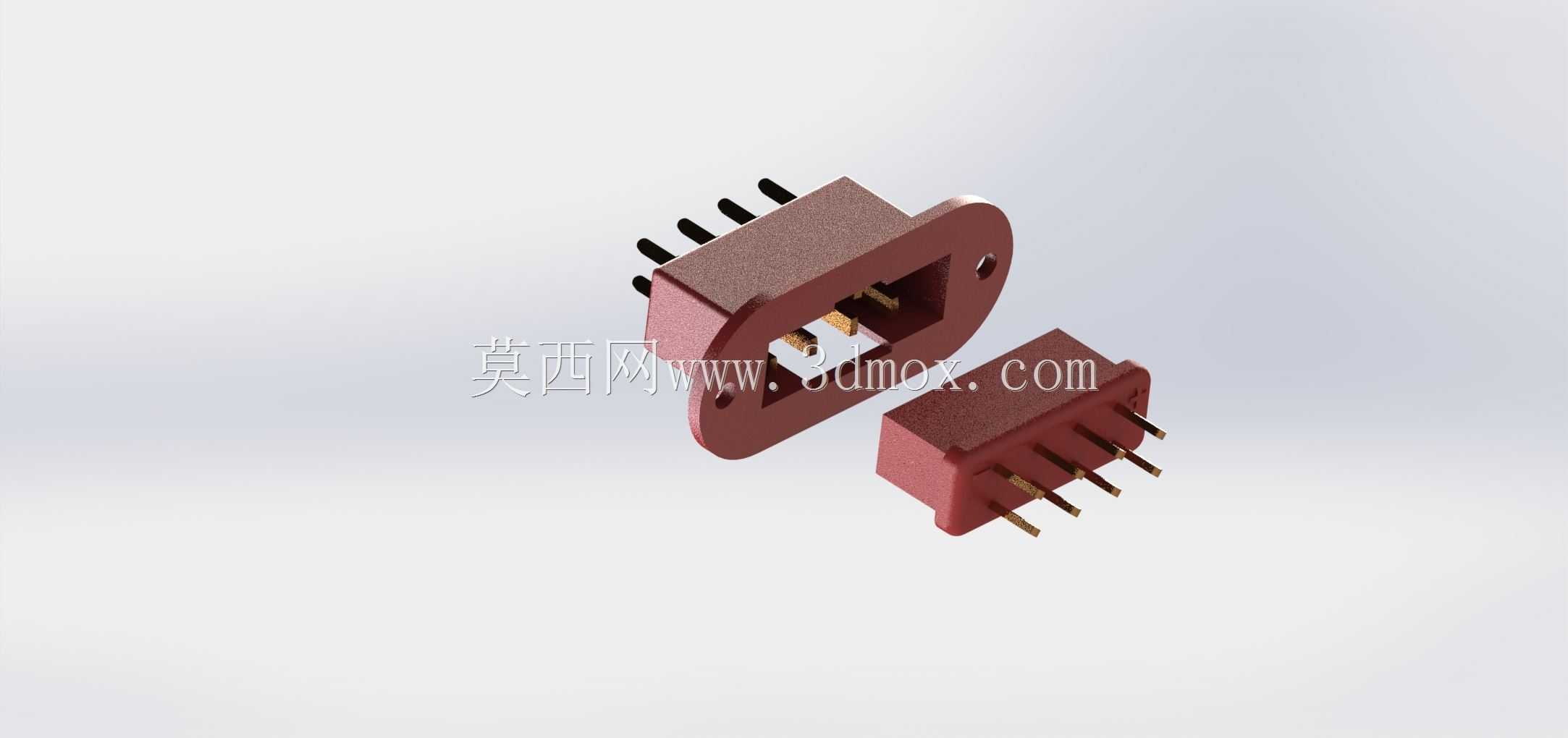

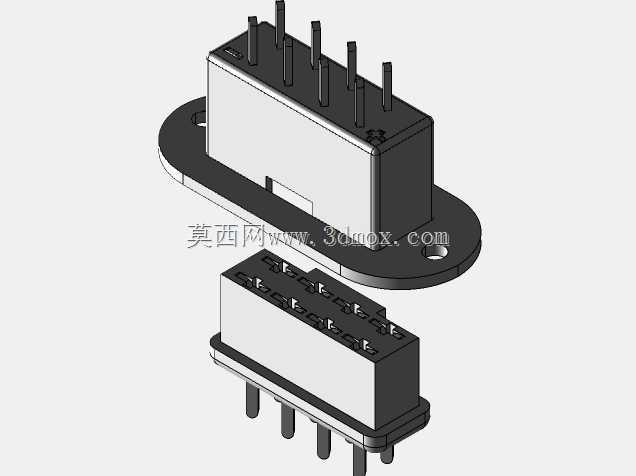

　　这款8针矩形连接器是工业电气互联场景里常用的板对板连接部件，日常在工控板卡信号传输、小型机电设备内部接线、测试治具信号转接这类场景里出镜率很高，核心作用是实现两组独立电路之间的可拆卸可靠电连接，既可以传递低压控制信号，也能承载小功率直流供电回路，避免直接焊接带来的后期维护拆改困难问题。从结构设计来看，整套连接器分为公座与母座两个配对部分，公座侧伸出8根镀金插针，插针采用直插式排布，针距符合常规低压信号连接的通用间距规范，插针根部做了台阶限位结构，压入绝缘基座后不会因为反复插拔出现轴向窜动；母座侧对应设置8个带弹性接触爪的插孔，接触爪采用铍铜材质冲压成型，表面做镀硬金处理，既能保证多次插拔后的接触电阻稳定，

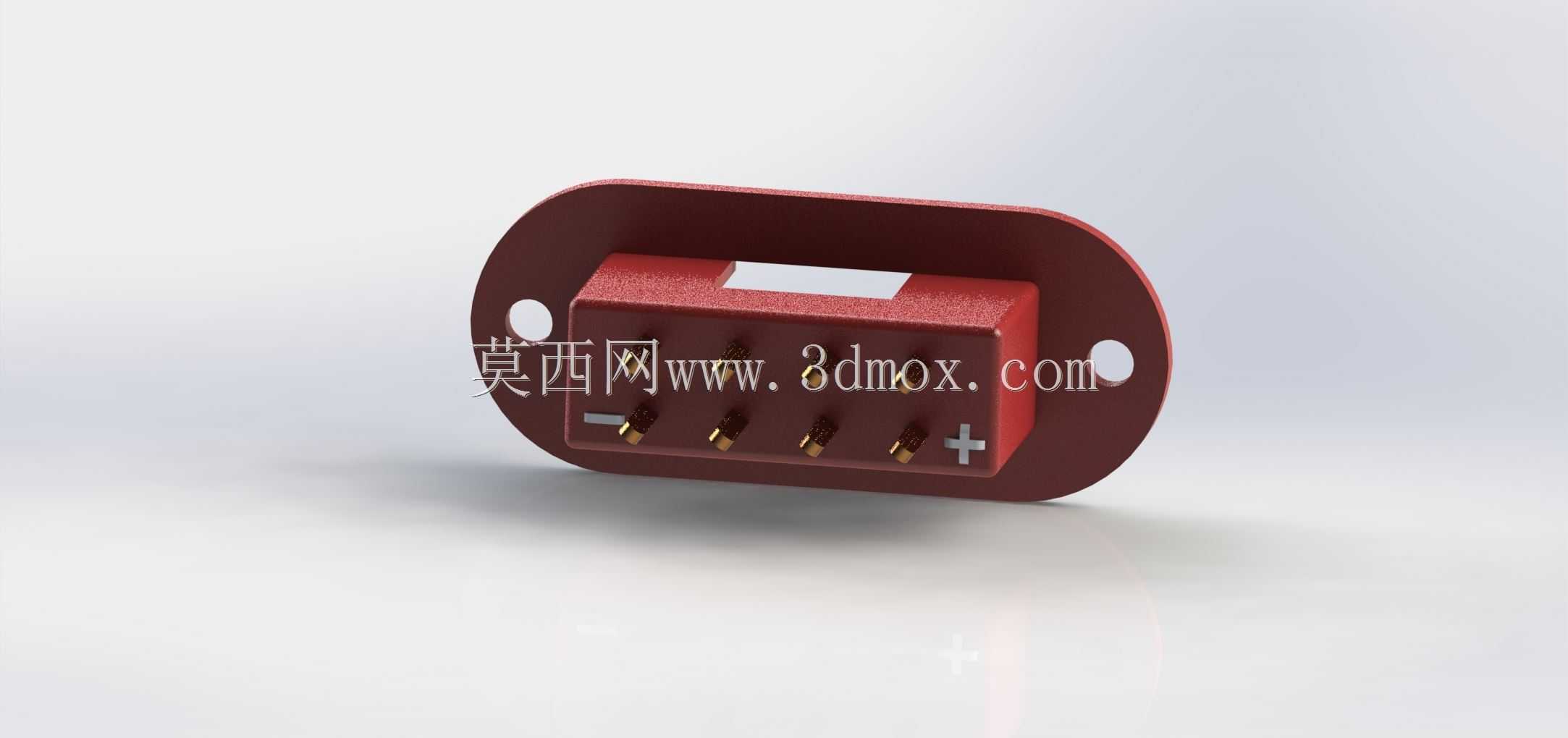

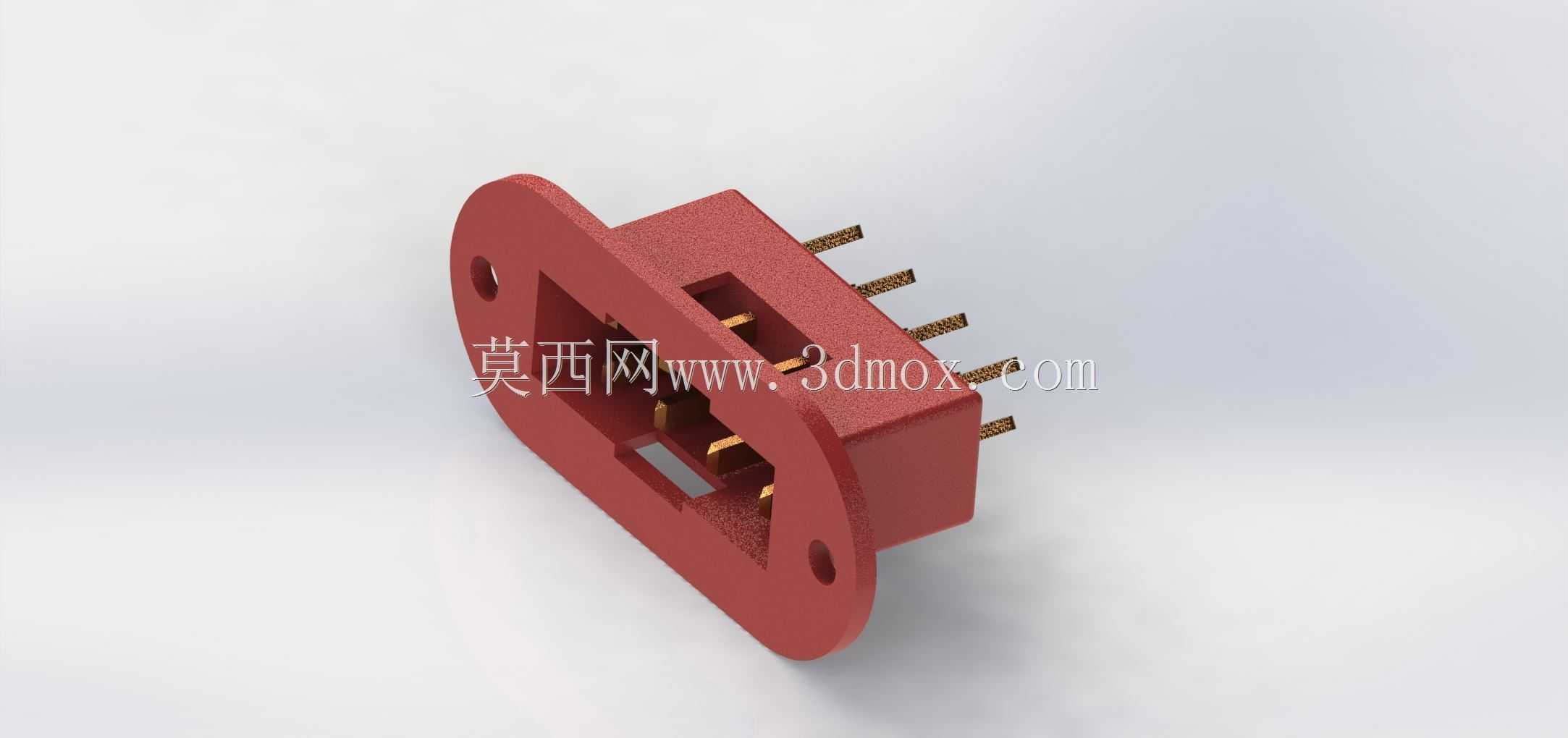

　　也能在存在轻微振动的使用场景下保持接触可靠，不会出现瞬断问题。绝缘基座采用耐高温热固性塑料模压成型，也就是日常工程里常说的电木材质，这种材质的介电强度足够应对常规低压工控场景的绝缘需求，同时耐焊接高温，在波峰焊或者手工焊接接线的时候不会出现基座软化变形的问题。公座与母座的对接端做了梯形防呆结构，对接时只有方向正确才能完全插合，能完全避免现场装配时插反导致的针脚短路、信号接反问题，对接面周围做了一圈凸起的围边，插合后围边可以覆盖对接缝隙，阻挡日常环境里的浮尘、细小金属碎屑进入接触区域，降低接触不良的故障概率。安装法兰设置在公座侧，法兰上开有两个对称的安装孔，孔位间距适配常规设备面板的开孔标准，

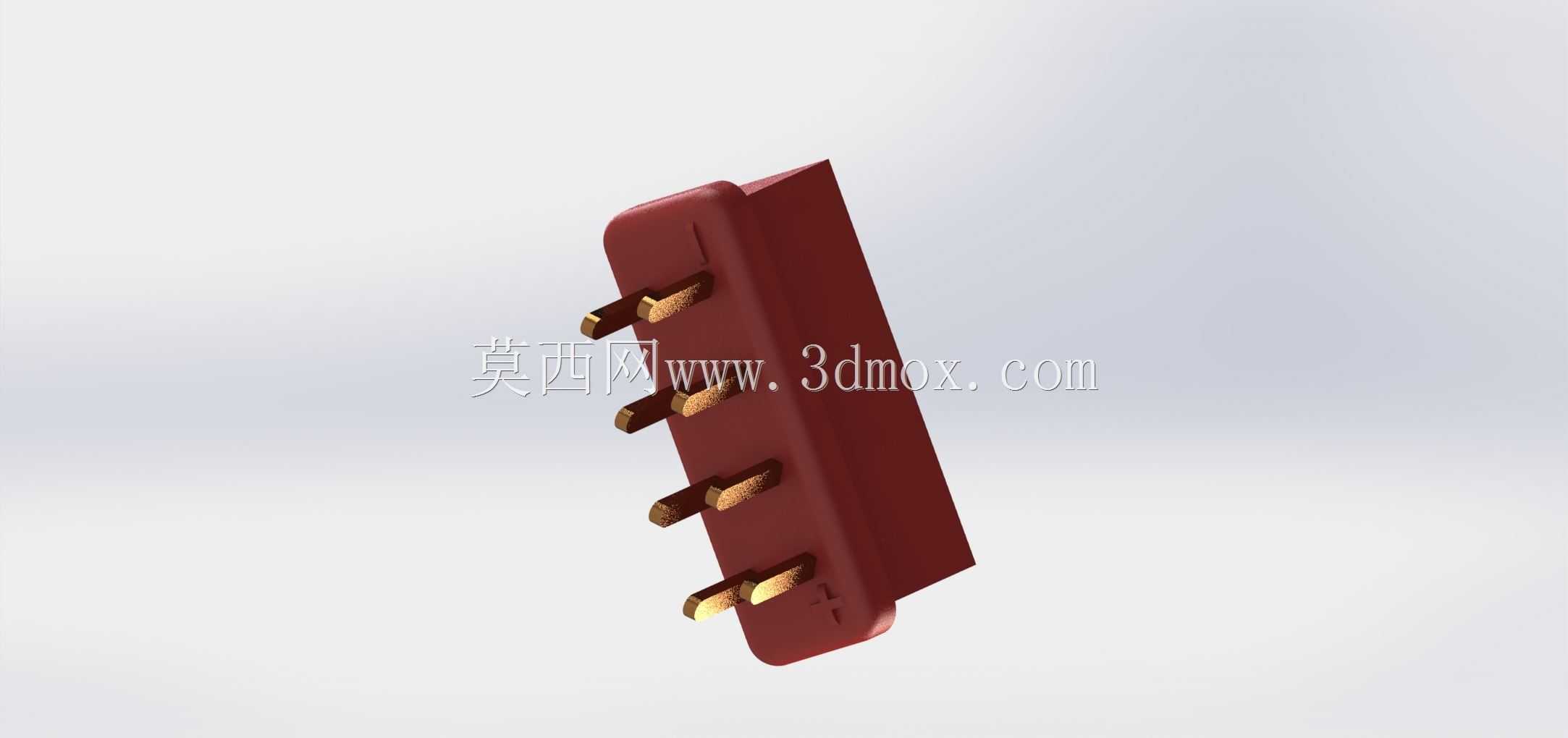

　　安装时可以通过两颗M2规格的螺丝直接固定在设备面板或者PCB板的安装柱上，固定后公座不会因为插拔受力出现松动；母座侧没有额外法兰，采用直插式设计，既可以直接焊接在PCB板上做板端连接，也可以压接导线后做线端对接，适配不同的装配场景。从安装边界尺寸来看，整套连接器插合后的总长度控制在紧凑范围内，绝缘基座的宽度和高度都做了小型化设计，不会占用过多设备内部的安装空间，插针伸出基座的长度符合常规PCB板厚的焊接要求，波峰焊时不需要额外剪脚就能满足焊接工艺要求；插针的载流能力按照单针1A的常规信号回路标准设计，接触电阻控制在毫欧级，不会因为长期通流出现接触点发热的问题。在实际选型使用时，这类连接器适合用在不需要防水密封的室内电气设备内部，

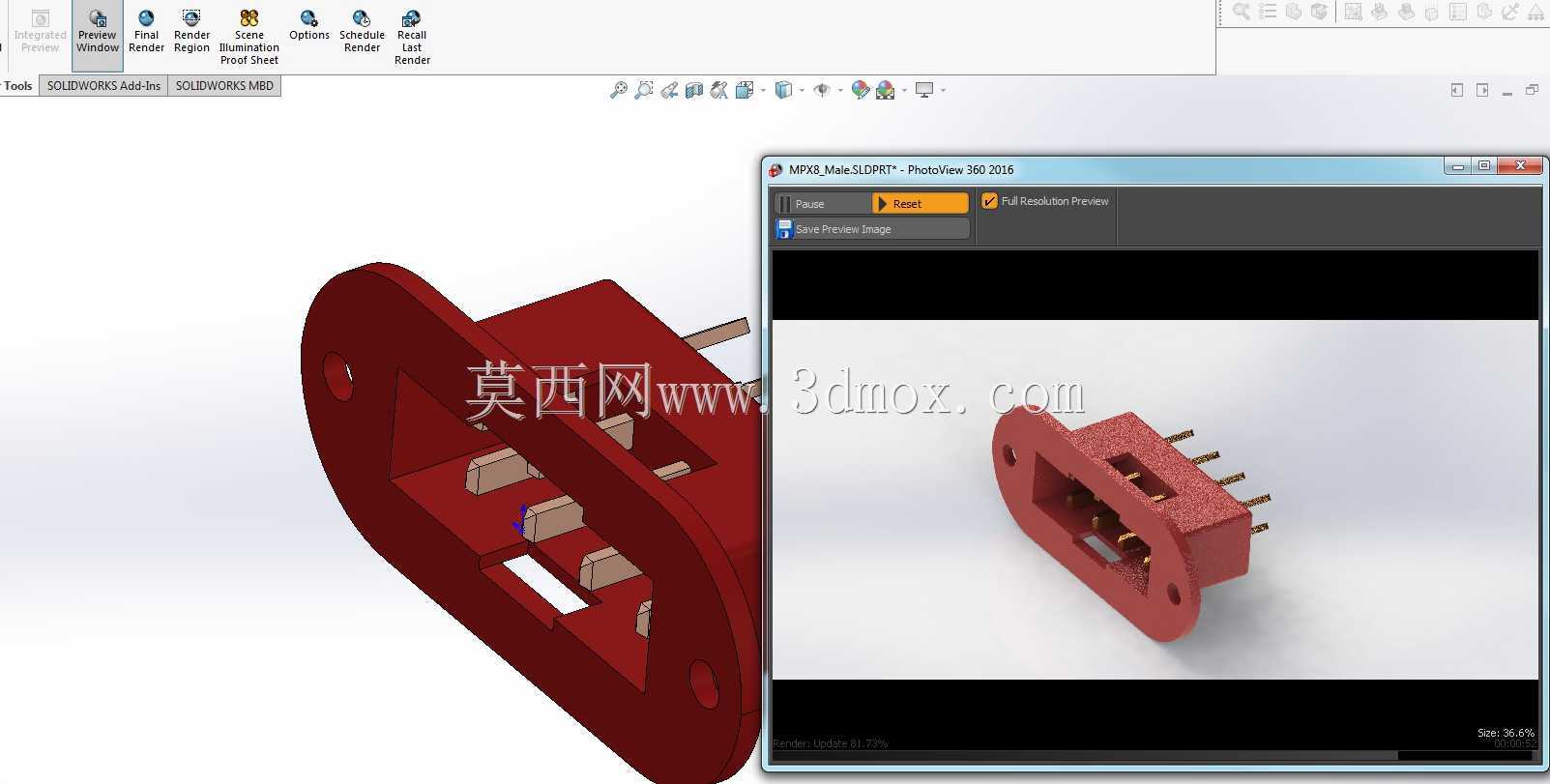

　　比如小型PLC扩展模块的板间连接、传感器信号汇总接线、小型电源模块的输出接线等场景，相比圆形连接器，矩形结构的空间利用率更高，相同针数下占用的安装面积更小，多针并排排布的方式也方便现场接线时的线序核对，不容易出现接线错误。建模过程中对插针与绝缘基座的配合公差做了合理预留，插针与基座安装孔的配合采用过盈配合设计，过盈量控制在适合压装的合理区间，既保证压装后插针的固定强度，也不会因为过盈量太大导致基座出现开裂问题；公母座对接时的插拔力做了均衡设计，单针插拔力控制在合适范围，8针总插拔力既不会因为太松导致容易松脱，也不会因为太紧导致现场插拔操作困难。对接导向结构做了15度的导入倒角，对接时即使存在轻微的位置偏差，也能顺着倒角滑入正确对接位置，降低现场装配的对位难度，适合批量装配时的快速操作。
