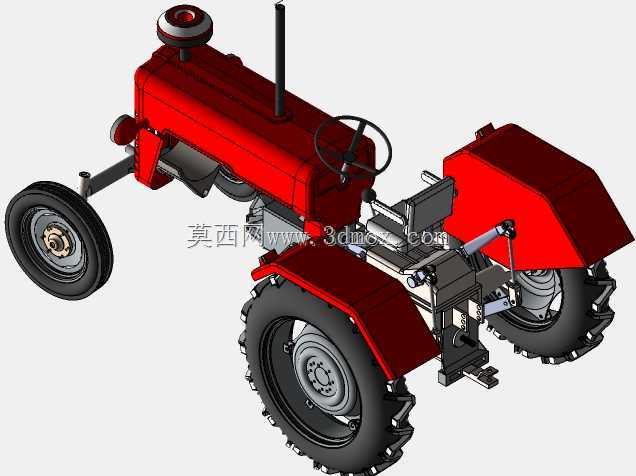

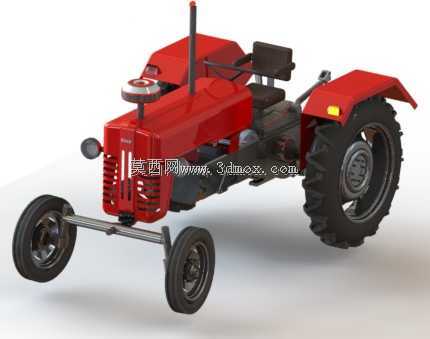

小型农用轮式拖拉机整机结构三维建模

　　这款轮式拖拉机的三维建模，完全围绕丘陵山地小块耕地、果园行间作业的实际使用需求搭建结构，建模过程中优先还原了整机的通过性参数与作业边界，避免常规建模只重外观忽略工程实用性的问题。从实际应用场景来看，这类小功率轮拖主要适配15-30马力段的动力输出，既可以挂载单铧犁、旋耕刀组完成浅耕、碎土作业，也能通过后输出轴连接水泵、小型脱粒设备完成固定点位的农作辅助作业，在平原散户、山地种植户的日常生产中，还能承担1吨以内的田间转运任务，窄轮距的设定让它能顺利进入行距2.2米以上的成年果园、茶园行间，完成中耕除草、施肥打药的配套作业，不会刮碰果树枝干。建模时首先确定了整机的安装边界：前轮轮距设定为1.1米，后轮轮距1.2米，

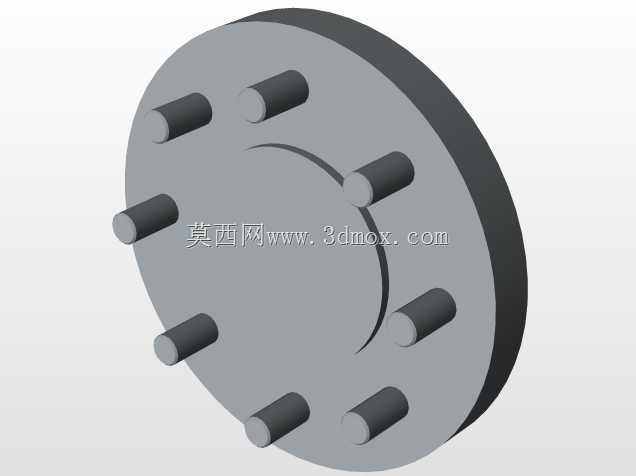

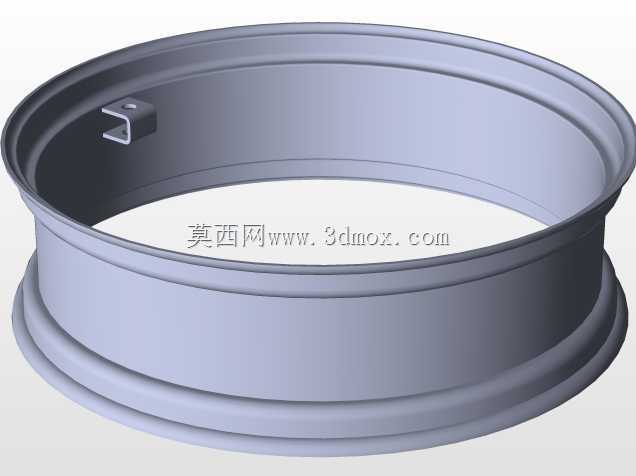

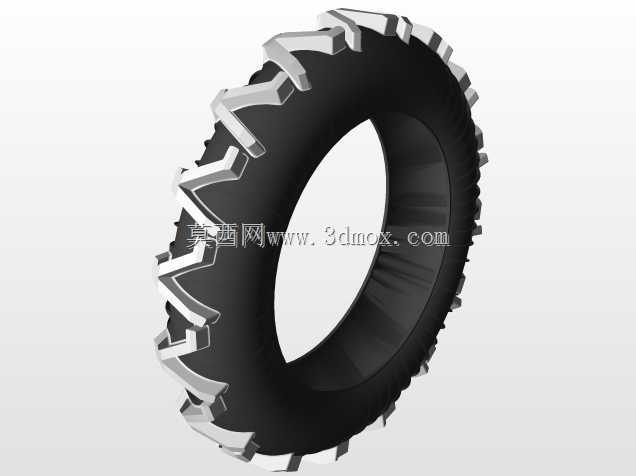

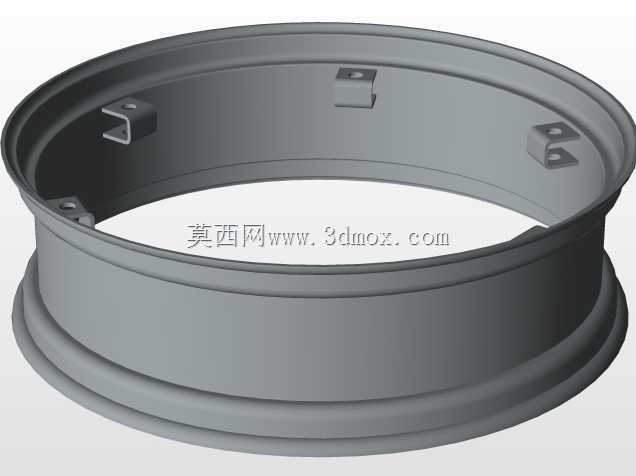

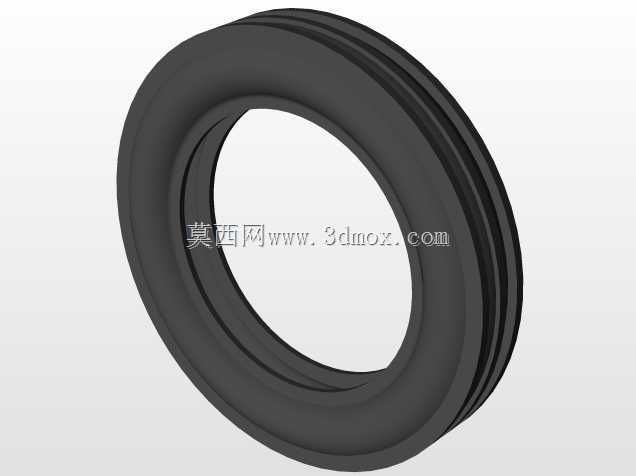

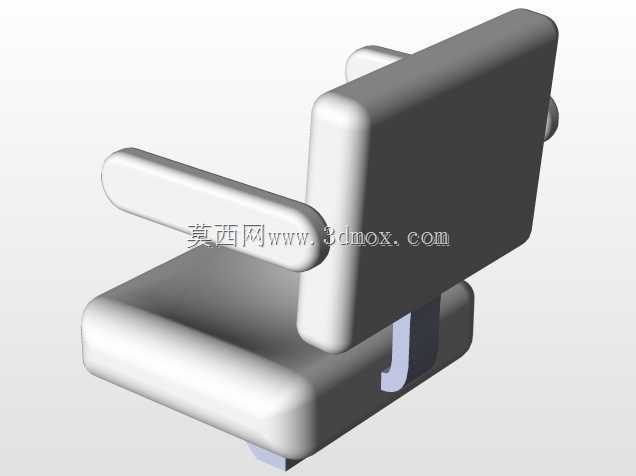

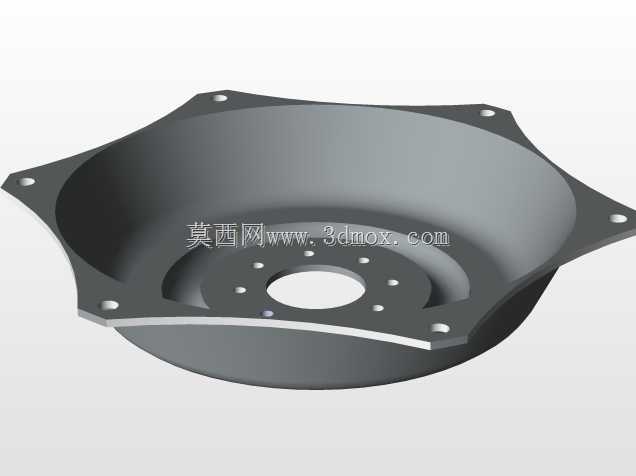

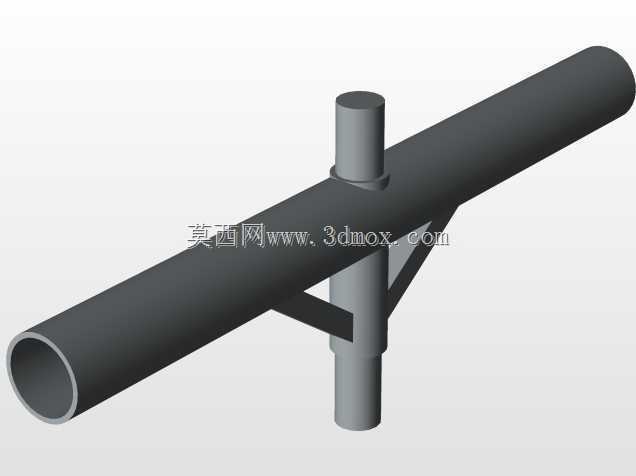

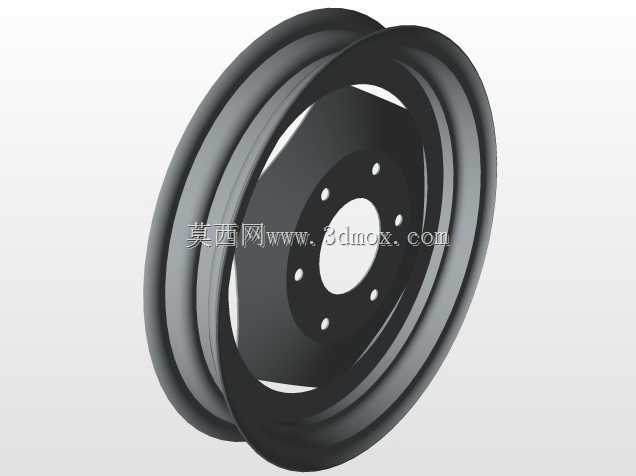

　　整机总长含前配重支架不超过2.8米，机罩顶端最高点距离地面1.35米，方向盘安装座预留了上下20度的调节余量，适配不同身高的操作人员，座椅安装点距离脚踏板的水平距离设定为35厘米，符合农用机械操作的人机工程尺寸，长时间作业不会出现腿部局促的问题。行走机构的建模还原了实际设备的结构逻辑：前轮采用6.00-12规格的农用导向轮胎，转向节的转动角度预留了左右各35度的转向余量，最小转弯半径控制在3.2米以内，适配小块地的掉头转向需求；后轮采用11.2-24规格的人字驱动轮胎，轮辋与后桥半轴的连接法兰还原了8孔固定结构，轮胎花纹的建模深度按照实际产品的25毫米设定，保证湿滑耕地的抓附力表现，

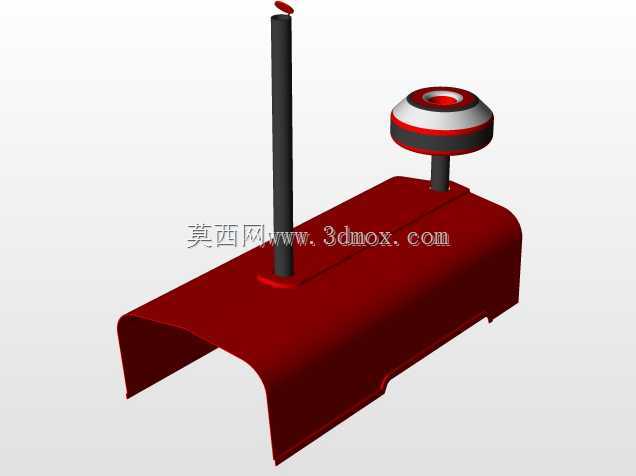

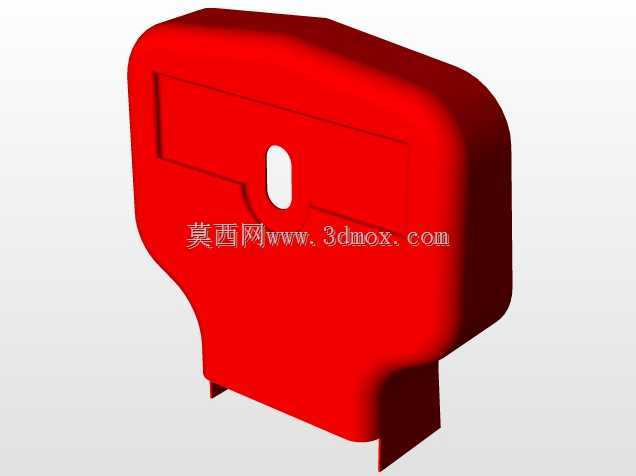

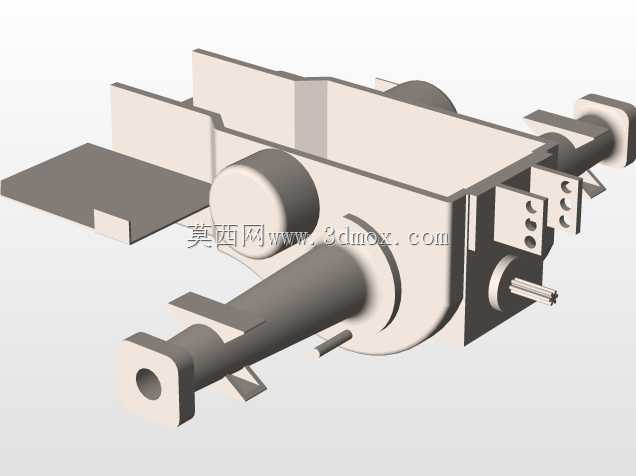

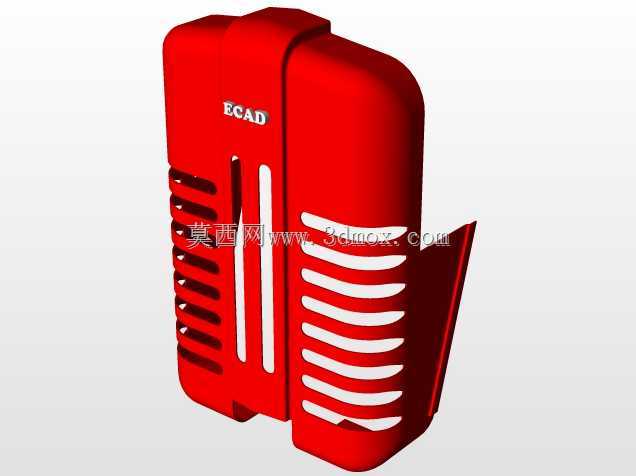

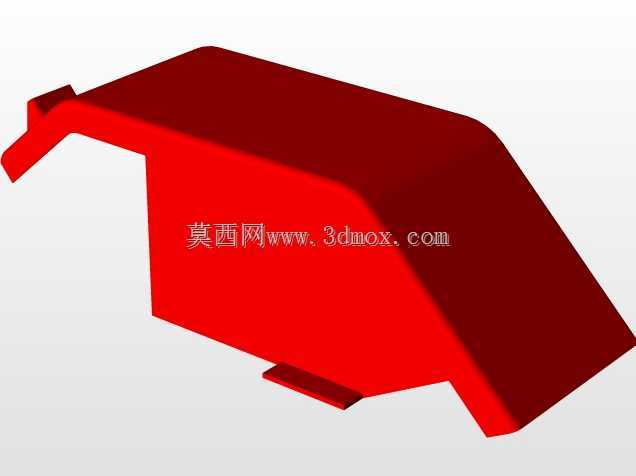

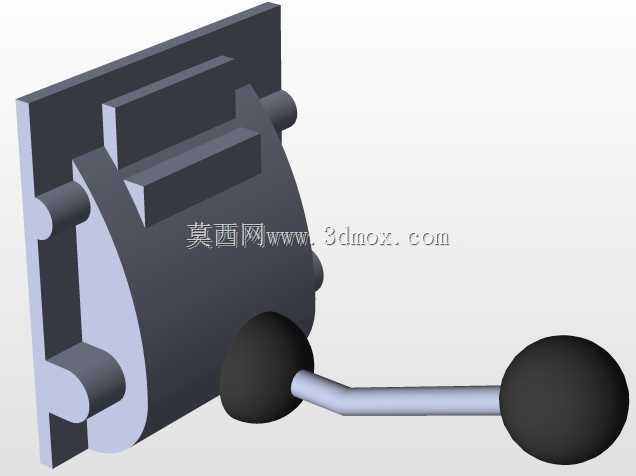

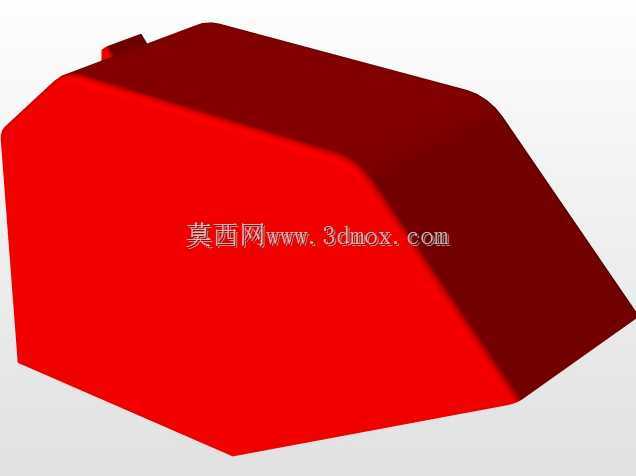

　　后挡泥板的安装位置距离轮胎外圆预留了80毫米的间隙，避免泥泞裹附轮胎时出现刮卡。动力舱部分的建模没有做简化处理：机罩采用分段式可拆卸结构，前端的格栅预留了足够的通风通流面积，覆盖发动机散热器的迎风面，保证长时间满负荷作业时的散热效率；排气筒的安装位置设置在机罩右侧靠前位置，高度超出机罩顶端30厘米，避免作业时废气直吹操作人员；前大灯安装在机罩前端两侧，照射角度预留了上下15度的调节空间，满足夜间转场作业的照明需求。传动与操控部分的建模贴合实际维修装配逻辑：变速箱壳体与后桥壳体采用一体化铸造成型的结构还原，换挡杆的布置位置在座椅右侧前方，操作行程控制在150毫米以内，换挡阻力的结构预留符合实际操作的力臂设定；离合器踏板、

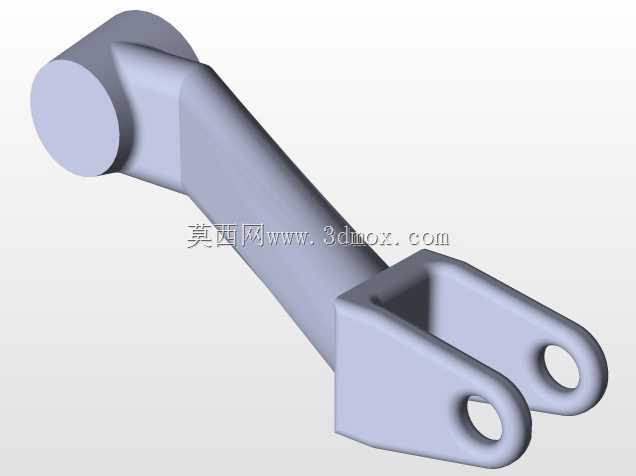

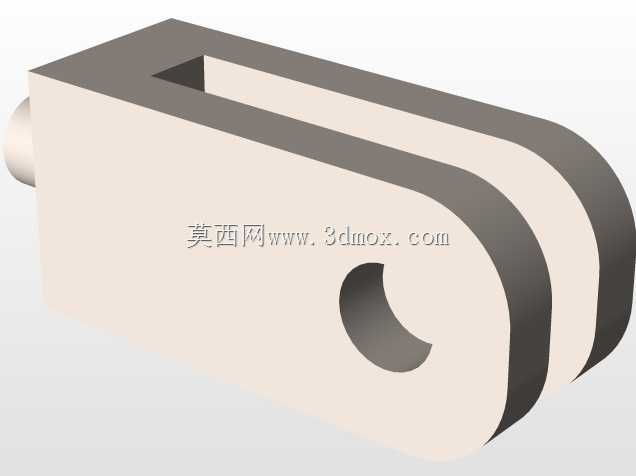

　　制动踏板的安装位置在方向盘下方左侧，踏板行程预留了120毫米的活动空间，脚踏板表面做了防滑纹路的结构还原，避免沾附泥水时出现打滑。后悬挂部分严格按照农用拖拉机的标准三点悬挂结构建模，下拉杆的提升行程设定为500毫米，上拉杆的调节长度预留了200毫米的伸缩余量，可以适配不同挂接尺寸的农用机具，悬挂点的连接销孔尺寸按照标准22毫米直径设定，能直接匹配市面上绝大多数小型农机具的挂接接口，不需要额外做转接改装。建模过程中还考虑了整机的配重平衡：前支架预留了200公斤的配重块安装空间，后轮轮辋也预留了附加配重的安装位，避免挂载重型农机具时出现翘头的问题，整机的重心位置设定在前后轮轴距中点靠前10厘米的位置，保证爬坡作业时的稳定性，纵向极限爬坡角度按照25度设定，满足山地作业的倾斜边界要求。细节结构上，燃油箱的布置位置在座椅下方，容积按照40升设定，能满足连续8小时以上的作业需求，油箱加油口的位置预留在座椅左侧，不需要掀开座椅就能完成加油操作；仪表盘的安装位置在方向盘前方，预留了转速表、水温表、油压表的安装位，走线孔的位置做了密封结构的还原，避免田间泥水进入线路舱造成腐蚀。
