食品加工废弃金属罐头破碎处理设备结构

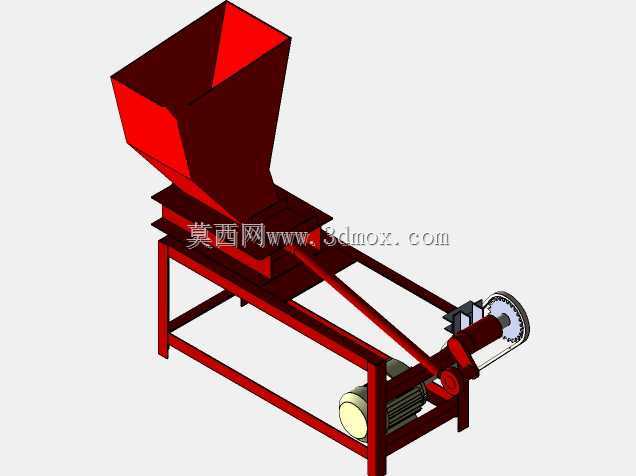

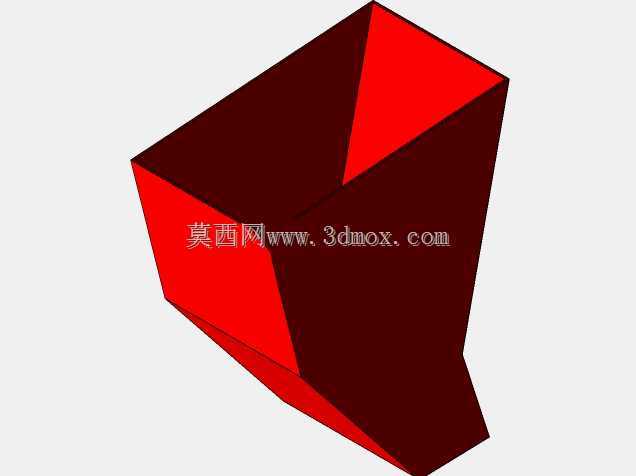

　　在食品加工后段的固废处理环节，废弃金属罐头的处置一直是车间边角料处理的痛点——这类物料多为冲压成型的薄马口铁材质，残留少量内容物，整体呈中空薄壁结构，若直接压块处理会因内部空腔占用过多储运空间，若直接送入金属熔炼环节又会因残留有机物影响熔炼纯度，专用的罐头破碎设备就是针对这一场景开发的定向处理装置。这款设备的整体布局采用落地式钢架支撑结构，上方设置敞口式受料斗，料斗采用上宽下窄的渐缩溜槽结构，进料口尺寸适配车间常规的人工上料或皮带机来料宽度，无需额外增设过渡接料结构，料斗内壁做倾斜溜料设计，角度大于马口铁罐头的自然休止角，避免湿滑带残液的罐头在料斗内架桥堵料，料斗下方直接对接破碎腔进料端，缩短物料下落路径，减少物料飞溅的可能。

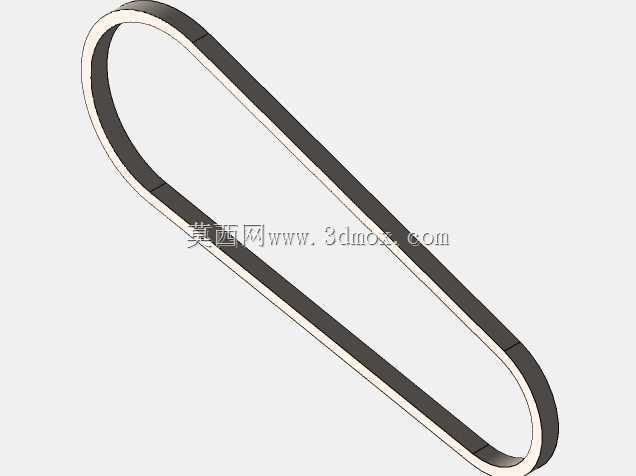

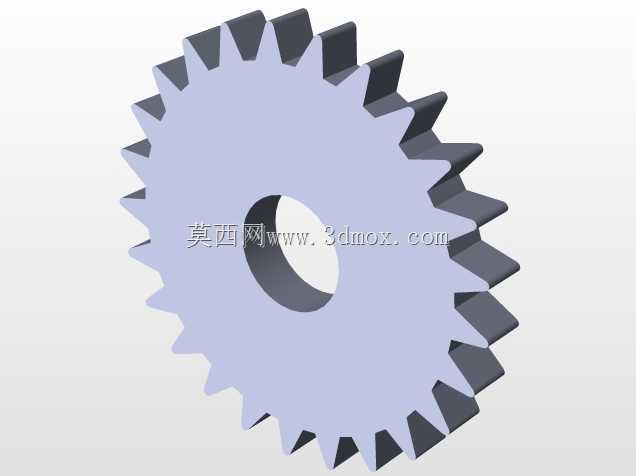

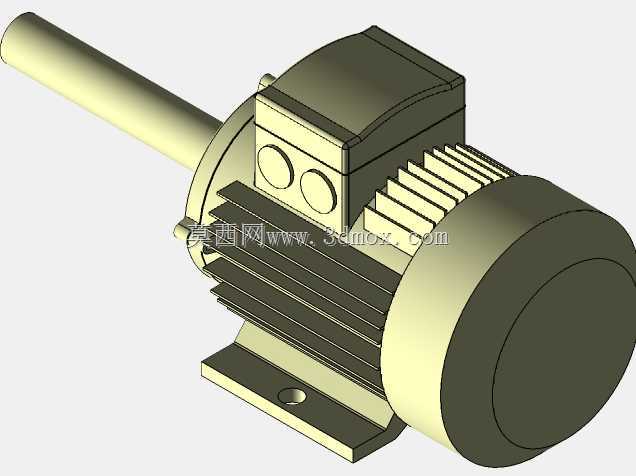

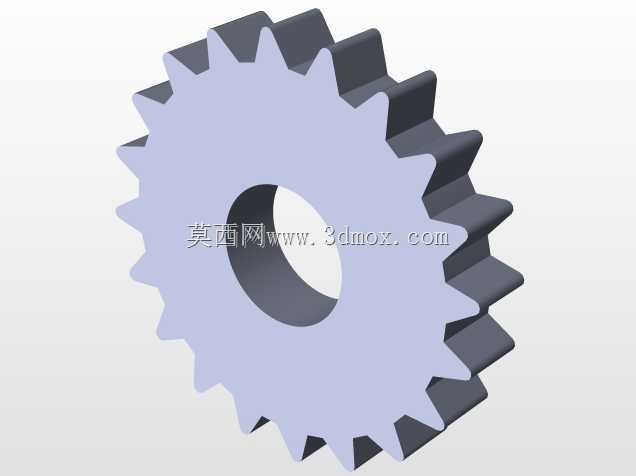

　　破碎执行机构采用对置式剪切破碎结构，区别于常规矿石破碎机的冲击破碎逻辑，针对薄金属材质的特性，用低速大扭矩的剪切力实现罐体的压扁与撕裂，避免高速冲击产生的金属碎屑飞溅与过大噪音，破碎后的物料粒度控制在30mm以下，既能够保证后续磁选分离环节将金属材质与残留的包装物、内容物残渣有效分离，也能大幅压缩废弃物料的堆密度，减少储运环节的空间占用。设备的动力传动部分采用电机+链传动的布局，驱动电机卧式安装在机架下部的安装位上，通过链轮链条将动力传递到破碎辊的主轴端，链传动的布置能够适应破碎工况下的冲击载荷，相比带传动不会出现打滑丢转的问题，同时维护更换成本更低，适合车间多尘、偶尔有残液滴落的工作环境。机架部分采用型钢焊接的框架式结构，

　　整体为矩形落地布局，四根主立柱采用等边角钢拼接，横向与斜向的支撑筋按照受力方向布置，在破碎腔下方、电机安装位两个载荷集中的区域额外增设加强横梁，避免设备长期运行受交变载荷影响出现焊缝开裂、机架变形的问题；机架底部预留有地脚螺栓安装孔，安装时可直接固定在车间的水泥地坪上，无需额外做混凝土基础，设备整体的横向宽度控制在1.2米以内，纵向长度不超过1.8米，能够适配多数中小型食品加工厂的边角料处理工位的安装空间，不需要对现有车间布局做大幅调整。从结构设计的细节来看，破碎腔的侧衬板采用可拆式连接结构，当长期运行出现磨损后，不需要整体拆解设备即可单独更换衬板，降低后期维护的工作量；主轴两端的轴承座采用外置式安装，

　　轴承座与破碎腔之间设置密封挡圈，避免破碎过程中产生的金属碎屑、残留液渗入轴承内部造成润滑失效，轴承座上预留有注油嘴，可在设备不停机的状态下完成定期润滑保养。设备的出料端设置在破碎腔正下方，破碎后的物料可直接落入下方的收集料斗或者衔接的输送皮带上，不需要额外设置导料结构，整个处理流程从进料到出料为连续式作业，单台设备每小时可处理300-500kg的废弃罐头，能够匹配日处理量10吨级别的食品加工车间的固废处理需求。在实际选型适配过程中，需要注意设备的进料方向与车间来料方向的匹配，若采用皮带上料，需要保证皮带机的落料点正对受料斗的中心位置，避免偏载造成破碎辊单侧磨损过快；设备安装时需要保证机架的水平度，水平误差控制在千分之二以内，避免长期运行过程中因机身倾斜导致主轴承受额外的径向力，缩短轴承与密封件的使用寿命。另外针对部分有防爆需求的食品加工车间，可将驱动电机更换为防爆型电机，设备的主体结构不需要做大幅改动，即可适配易燃易爆环境下的使用要求，整体结构的通用性较强，除了废弃金属罐头之外，调整破碎辊的间隙之后，也可用于处理薄壁铝罐、纸质包装盒、小型塑料容器等同类中空薄壁废弃物，实现一机多用，提升设备的利用率。
