机用台虎钳夹持工装结构设计

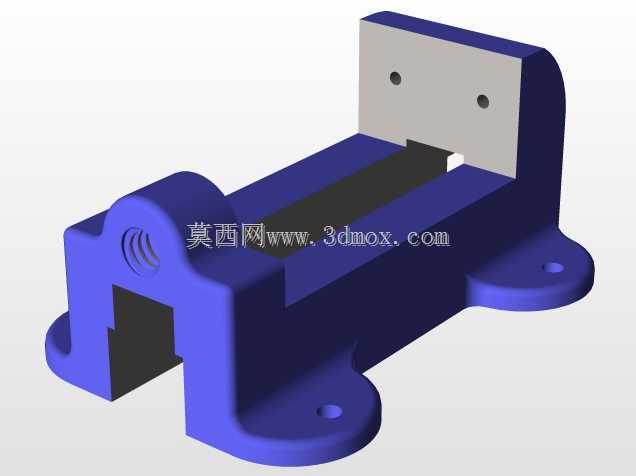

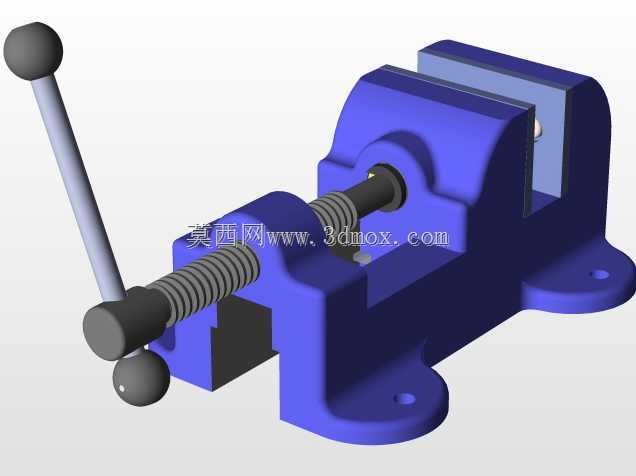

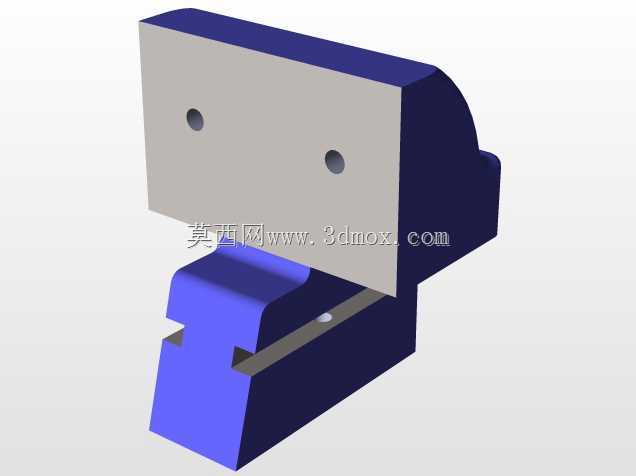

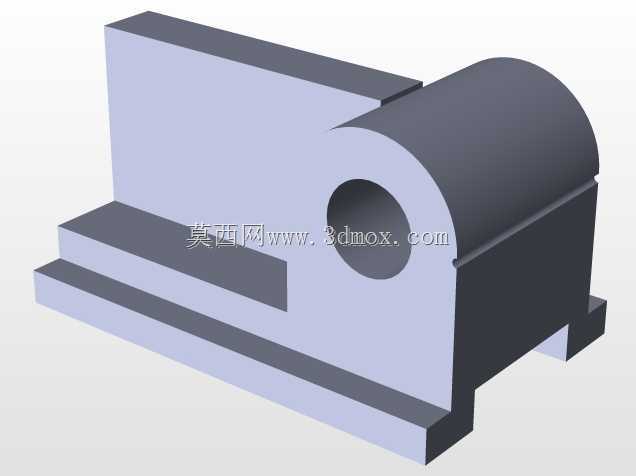

　　在机械加工、钳工装配、工件修配的各类作业场景里，台虎钳是工位上最基础也最高频的夹持工装，不管是小型零件的锉削修配、钻孔攻丝定位，还是小部件的拆装压合，都需要依靠这类夹紧装置提供稳定的工件固定基准，避免加工过程中工件位移带来的尺寸偏差、加工报废甚至安全隐患。这款台虎钳采用经典的丝杠螺旋传动结构实现夹紧动作，操作端设置带球形端头的摇杆，操作人员施加较小的圆周力即可通过丝杠的螺旋副放大夹紧力，球形端头的设计既避免操作时杆端刮蹭操作人员，也能在摇杆摆动到受限位置时快速调整施力角度，适配不同工位的操作空间限制。从结构设计逻辑来看，固定钳身与活动钳身的配合面采用燕尾式导向结构，这种导向形式能在紧凑的外形尺寸下提供足够的导向刚度，

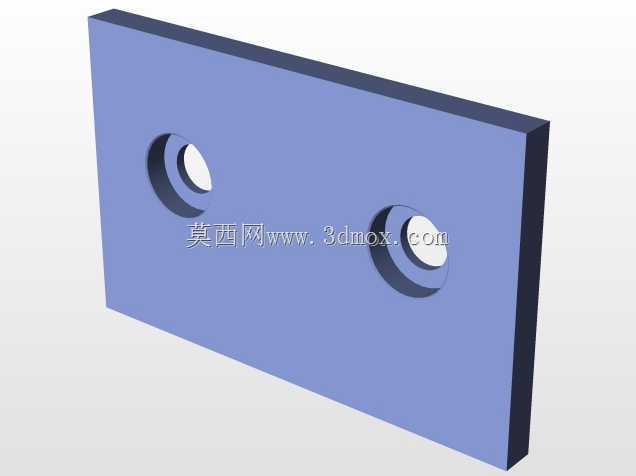

　　承受夹紧过程中产生的倾覆力矩与侧向力，避免活动钳身在夹紧大尺寸工件时出现翘偏，保证钳口的平行度精度。钳口部位预留了可更换钳口板的安装位置，实际使用时可根据工件材质更换带齿纹的淬火钢钳口、铜质软钳口或者橡胶防护钳口，分别适配粗糙毛坯件的强力夹紧、精加工面的防夹伤装夹、薄壁易变形件的低压力固定需求，拓展工装的适用场景范围。底座采用带两个安装孔的法兰式结构，安装时可通过螺栓将整个台虎钳固定在钳工工作台的台面上，安装孔的间距经过匹配常规钳工台的安装预留位设计，不需要额外打孔改造即可完成固定；底座与钳身的连接部位预留了旋转调节的结构空间，实际作业时可根据加工操作的角度需求，松开锁紧装置旋转钳身到合适角度后再锁紧，

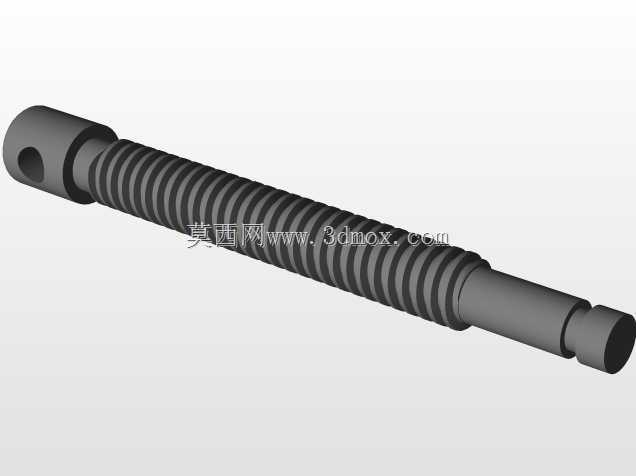

　　让操作人员始终处于最顺手的操作姿态，降低长时间作业的疲劳感。丝杠与活动钳身的连接采用半浮动式结构，能抵消一部分加工与装配过程中带来的同轴度误差，避免丝杠传动过程中出现卡滞、别劲的问题，延长螺旋副的使用寿命；丝杠的螺纹采用梯形传动螺纹，相比普通三角螺纹拥有更好的传动效率与承载能力，能承受频繁夹紧松开动作带来的磨损，长期使用后仍能保持稳定的夹紧力输出。在安装边界上，这款台虎钳的整体外廓尺寸适配常规中小型钳工工位的摆放需求，摇杆的最大摆动半径不会超出工作台边缘过多，避免操作时摇杆磕碰周边的工具或者物料；钳身的高度设计匹配操作人员站立作业时的肘部高度，装夹工件后不需要过度弯腰或者抬臂即可开展加工作业。在实际功能表现上，

　　这类台虎钳的最大开口距离覆盖常规小型机械零件的装夹尺寸范围，钳口的深度足够容纳一定高度的工件，对于形状不规则的小型零件，也可以配合辅助垫块实现稳定装夹。设计过程中对钳身的受力薄弱部位做了加厚处理，比如丝杠安装座、固定钳身与底座的连接部位，在施加最大夹紧力时不会出现结构变形，保证长期使用的精度保持性；整体结构没有多余的复杂零部件，日常维护只需要定期给丝杠螺纹、导向面加注润滑脂，清理钳身缝隙里的切屑与杂物即可，维护成本极低，适合生产车间、维修班组、教学实训场地等多种场景长期使用。在工件装夹的精度表现上，导向结构的配合间隙经过合理设计，既不会因为间隙过大导致活动钳身窜动影响装夹精度，也不会因为间隙过小导致滑动阻力过大操作费力；钳口闭合时的贴合度能保证装夹平行度要求较高的工件时，不会出现工件倾斜的问题，满足钻孔、锉削、轻度铣削作业的定位精度要求。
