多腔精密小型塑料件注塑模具结构

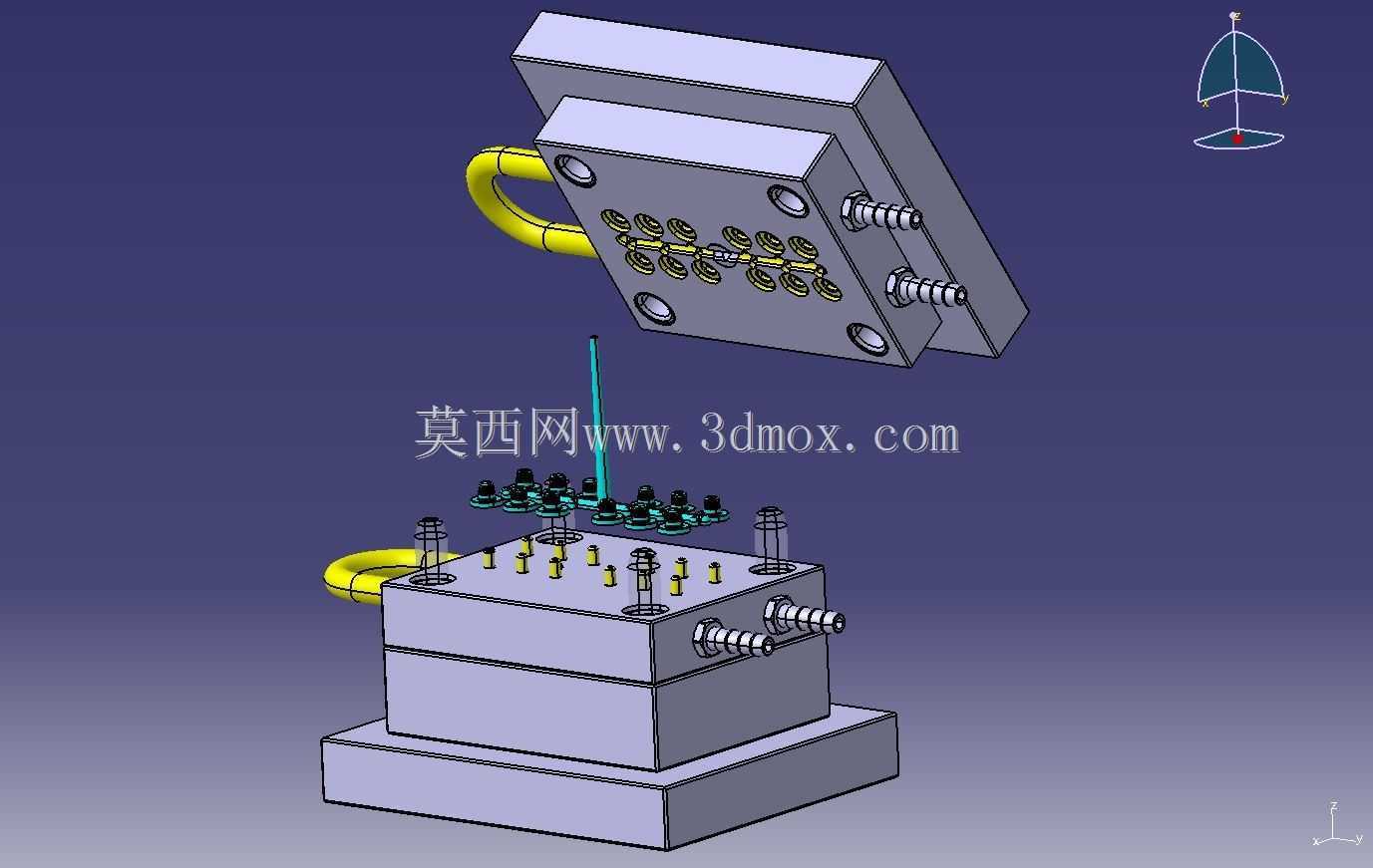

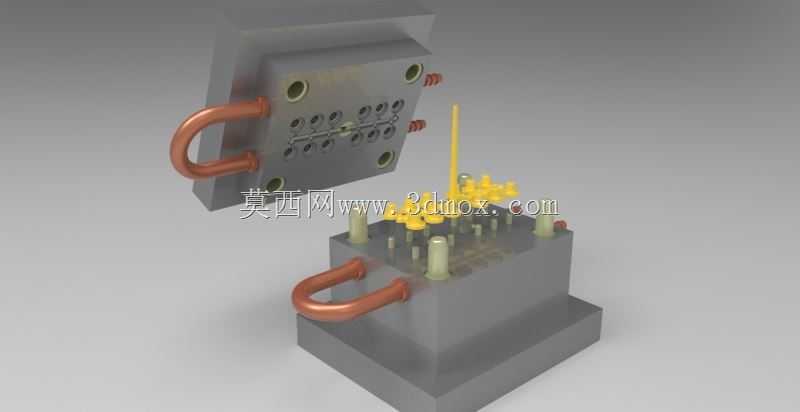

　　这套多腔注塑成型结构，主要面向小尺寸带柱状安装位的塑料连接件量产场景，常见于电子接插件、小型家电紧固柱、日化包装内置卡扣类零件的批量生产，这类零件普遍尺寸偏小、单批次需求量大，对成型周期的稳定性和单件成型一致性要求较高，单模多腔的排布方式正是匹配这类量产需求的核心设计逻辑。从实际生产用途来看，这套结构完成合模、射胶、保压、冷却、开模顶出的完整注塑循环，直接产出带完整流道凝料的成型塑件，后续仅需通过简单的剪浇口工序即可得到合格单件，适配卧式注塑机的常规安装规格，不需要额外定制非标机台附件。

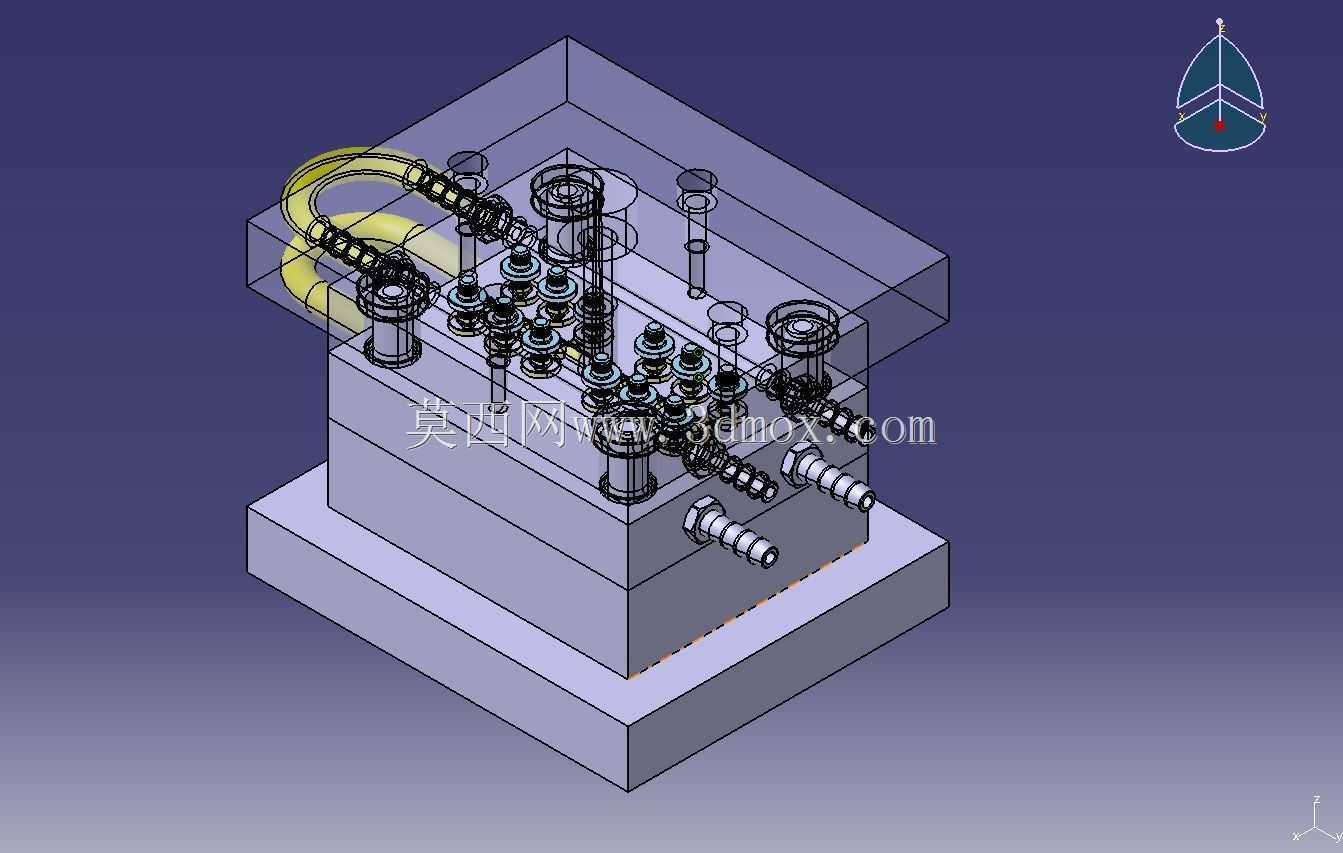

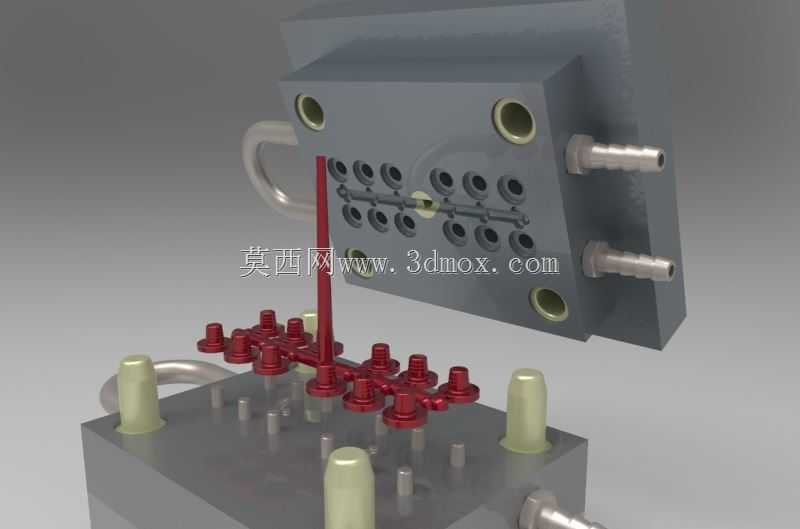

　　功能特性层面，这套结构采用平衡式流道排布，从主浇道延伸出的分支流道到每一个模腔的距离完全一致，能够保证熔融塑料在注射过程中同时填充所有型腔，避免出现部分型腔填不满、部分型腔飞边严重的成型缺陷，有效降低量产过程中的不良率。冷却回路采用直通式水嘴连接结构，进出水接口布置在定模侧的操作面之外，不会和机械手取件、人工取件的动作路径产生干涉，冷却水道距离型腔壁的距离保持均匀一致，能够让所有模腔的冷却速率保持同步，减少塑件因冷却不均产生的翘曲、收缩痕问题。顶出结构采用对应每个塑件位置的直顶杆设计，顶杆位置避开塑件的外观面和配合面，顶出过程受力均匀，不会在塑件表面留下明显顶白痕迹，同时顶出行程经过匹配设计，开模后塑件能够完全脱离动模型芯，不会出现粘定模或者粘动模的生产故障。

　　设计思路上，整套结构优先考虑量产过程中的维护便捷性，定模和动模的导柱导套采用标准规格配件，出现磨损后可以直接更换标准件，不需要重新加工定制；型腔和型芯部分采用整体镶拼结构，当单个模腔出现磨损或者损伤时，可以单独更换对应镶件，不需要报废整套模架，大幅降低长期生产的维护成本。流道设计采用圆形截面流道，相比梯形或者矩形流道，塑料在流道内的压力损失更小，同时流道凝料的冷却速度更均匀，也能减少浇注系统的原料浪费。浇口采用侧浇口形式，浇口尺寸匹配所成型塑料的流动特性，既能够保证填充过程中不会出现浇口提前冷凝导致的保压不足，也能让后续浇口去除工序更简便，不会在塑件表面残留过大的浇口痕迹。

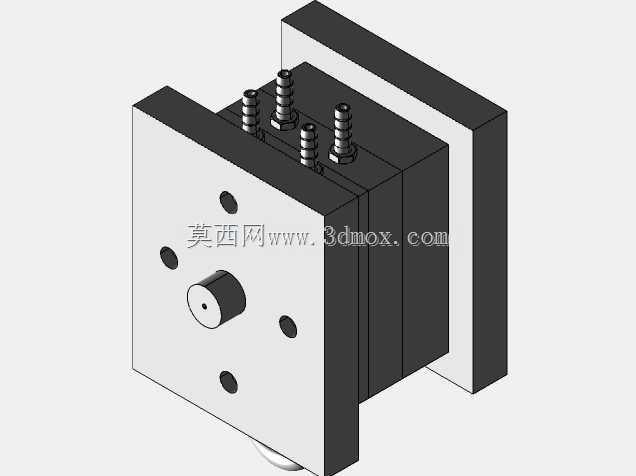

　　外形尺寸与安装边界方面，这套模具的整体模架尺寸适配120吨到160吨锁模力的常规卧式注塑机，定模侧的定位圈尺寸采用通用标准规格，能够直接和注塑机的定位孔配合，射嘴口的R尺寸匹配常规注塑机射嘴规格，不需要额外定制射嘴转接头。模具的总厚度在注塑机的允许模厚范围内，开模行程满足顶出后取件的空间需求，侧面的吊环孔位置经过重心校核，吊装过程中能够保持模具平衡，不会出现倾斜滑落的安全隐患。动模侧的顶棍孔位置匹配标准注塑机的顶出杆排布，安装时不需要额外加工顶出连接结构，冷却水嘴采用标准快插接口规格，能够直接对接车间常规的冷却水输送管路，减少上机安装的准备时间。整套结构的合模导向精度能够保证长期量产过程中型腔的对位偏差控制在成型允许范围内，避免出现飞边、错位等成型缺陷，适配ABS、PP、PE等多种常用热塑性塑料的成型工艺需求。
