连续冲压成型金属薄板连接构件

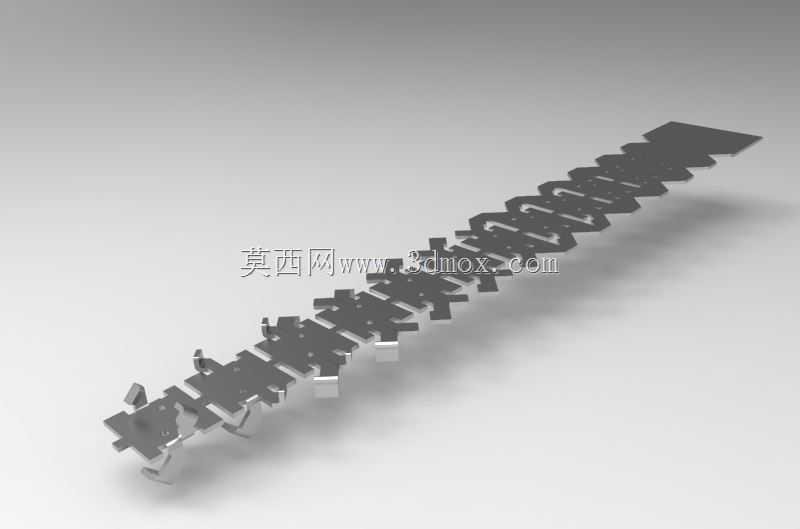

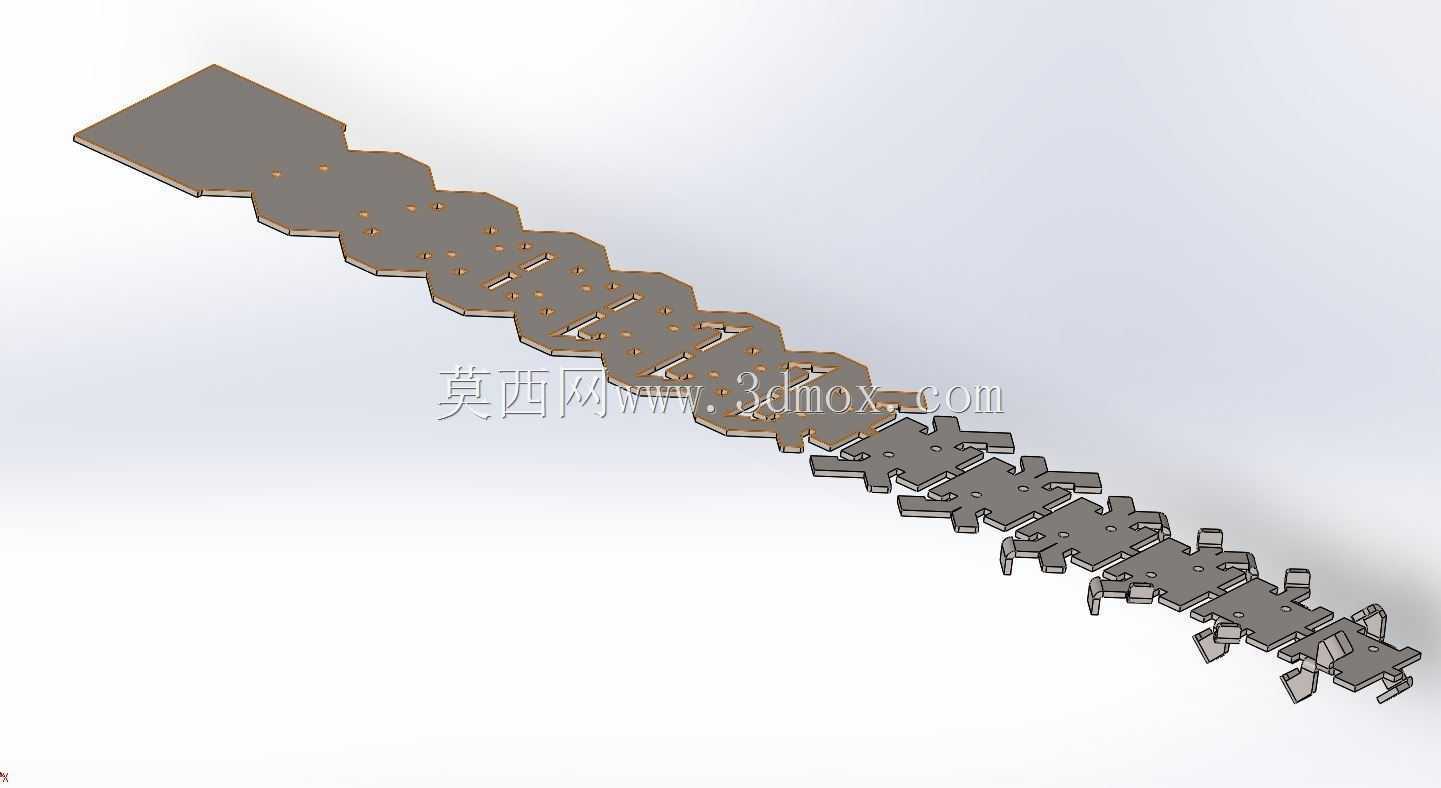

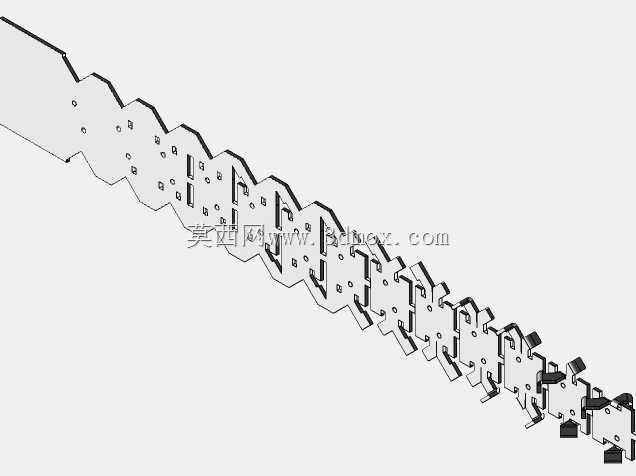

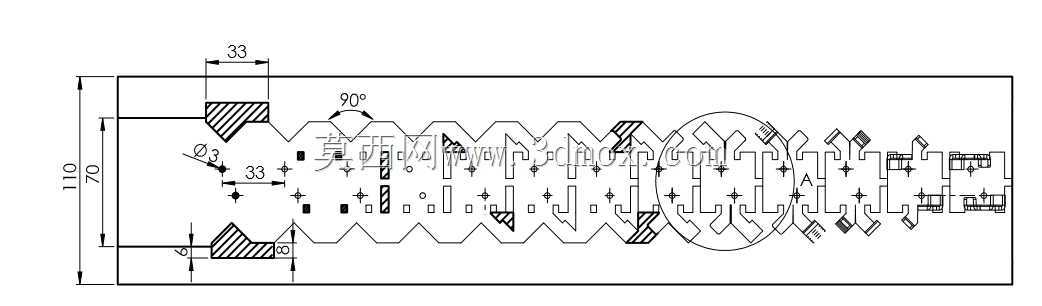

　　这类连续排布的金属薄板构件，多用于电子设备内部屏蔽连接、低压配电柜体的导电搭接、小型机电产品的弹性接触场景，在消费电子组装线、低压电器生产车间、小型五金冲压产线的配套物料中十分常见，区别于普通平板钣金件，该构件通过连续的折弯、冲切、局部凸包成型，在薄料基础上实现了弹性接触、定位卡接、连续导电的多重功能，不需要额外加装弹簧或者紧固件，就能依靠板材自身的形变回弹完成装配后的预紧接触，大幅减少装配环节的零件数量。从结构设计逻辑来看，整个构件采用等距排布的单元式结构，每个单元都设置了对称的定位缺口、接触凸点以及折弯卡脚，适配级进模连续冲压的生产工艺，料带在送料过程中依次完成冲定位孔、冲外形、打凸包、预折弯、终成型的工序，不需要二次转序加工，

　　材料利用率能维持在较高水平，适合大批量连续生产。每个功能单元的接触凸点高度经过精确计算，装配后压缩量控制在板材厚度的0.3-0.5倍区间，既保证足够的接触压力降低接触电阻，又不会因为形变超过材料屈服极限导致永久变形失去弹性，两侧的卡脚折弯角度预留了1-2度的回弹补偿量，装配卡入对应安装槽后能自动胀紧固定，不需要额外点胶或者打螺丝固定。构件整体采用长条形连续排布的结构，安装时可以根据实际使用长度按需裁切，每个单元的外形尺寸保持一致，裁切后不影响单个单元的功能实现，适配不同安装空间的长度需求，安装边界上，构件的整体厚度控制在板材本身厚度的1.2倍以内，不会占用过多的设备内部空间，两侧的定位缺口和安装基座上的定位凸台一一对应，

　　装配时能快速定位，避免装反或者偏移，相邻单元之间的连接桥宽度经过反复校核，既保证料带生产过程中的送料强度，不会在冲压过程中被拉断，又能在裁切时轻松分离，不需要额外的剪切工具就能手动掰断分料。在实际使用场景中，这类构件常被安装在电子设备的金属壳体接缝处，实现壳体之间的连续导电连通，降低电磁泄漏的风险，也可以用在小型继电器、开关的内部作为动触片的连接载体，依靠自身的弹性保证触点接触的稳定性，相比传统的单个冲压零件再逐一装配的方案，这种连续式薄板构件能大幅提升装配效率，适合自动化产线的快速上料装配，不需要逐一排列零件，整卷料带可以直接接入自动装配设备，由设备自动裁切、定位、压装，整个过程不需要人工干预。设计过程中需要重点考量板材的选型，

　　通常选用弹性较好的锡磷青铜或者镀锌钢带，根据不同的使用场景选择对应的表面处理工艺，导电要求高的场景会做镀银或者镀锡处理，防腐要求高的场景会做钝化或者喷塑处理，折弯处的圆角半径严格控制在板材厚度的0.2倍以上，避免折弯过程中出现应力集中导致开裂，冲切断面的毛刺高度控制在0.05毫米以内，防止装配过程中毛刺脱落造成设备内部短路，每个接触凸点的位置度公差控制在±0.03毫米范围内，保证装配后每个接触点都能和对应接触面可靠贴合，不会出现个别点位接触不良的问题。
