多工位级进金属薄板冲压组件结构

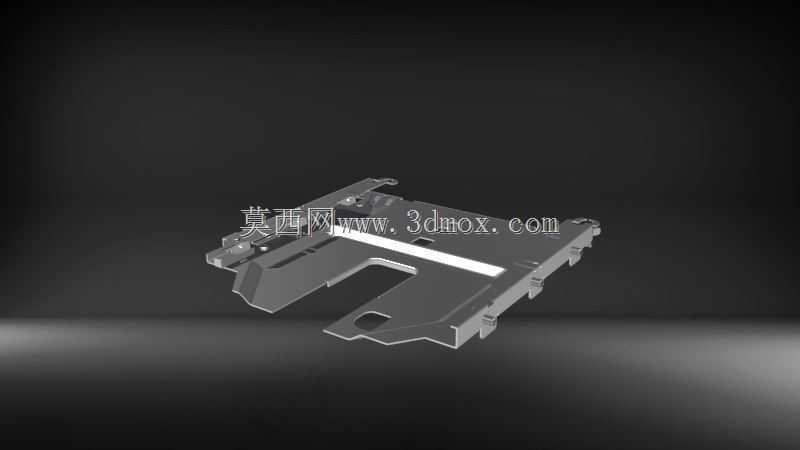

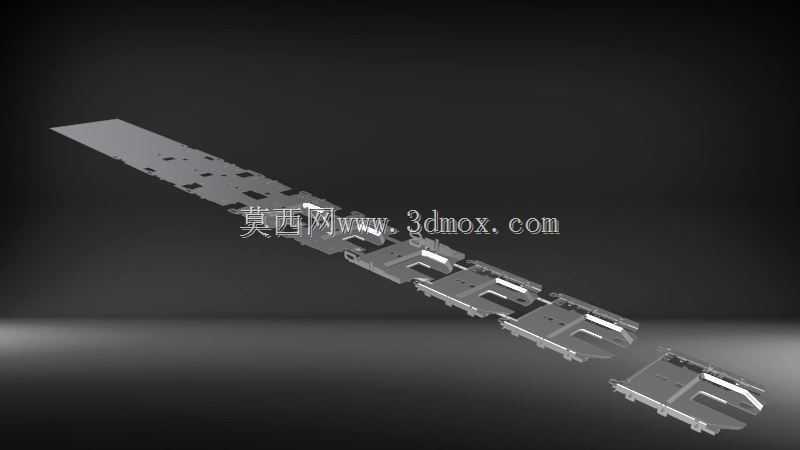

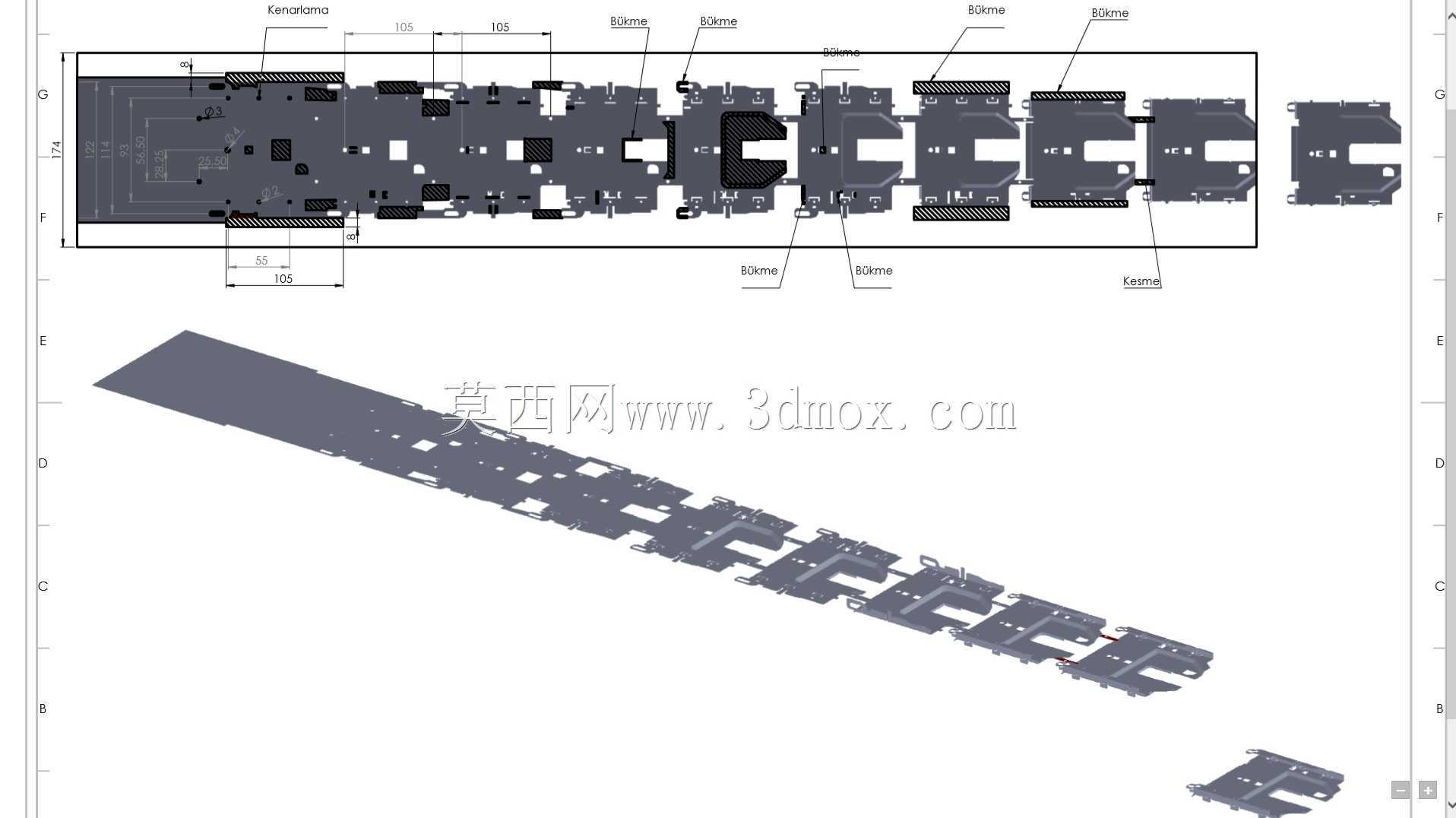

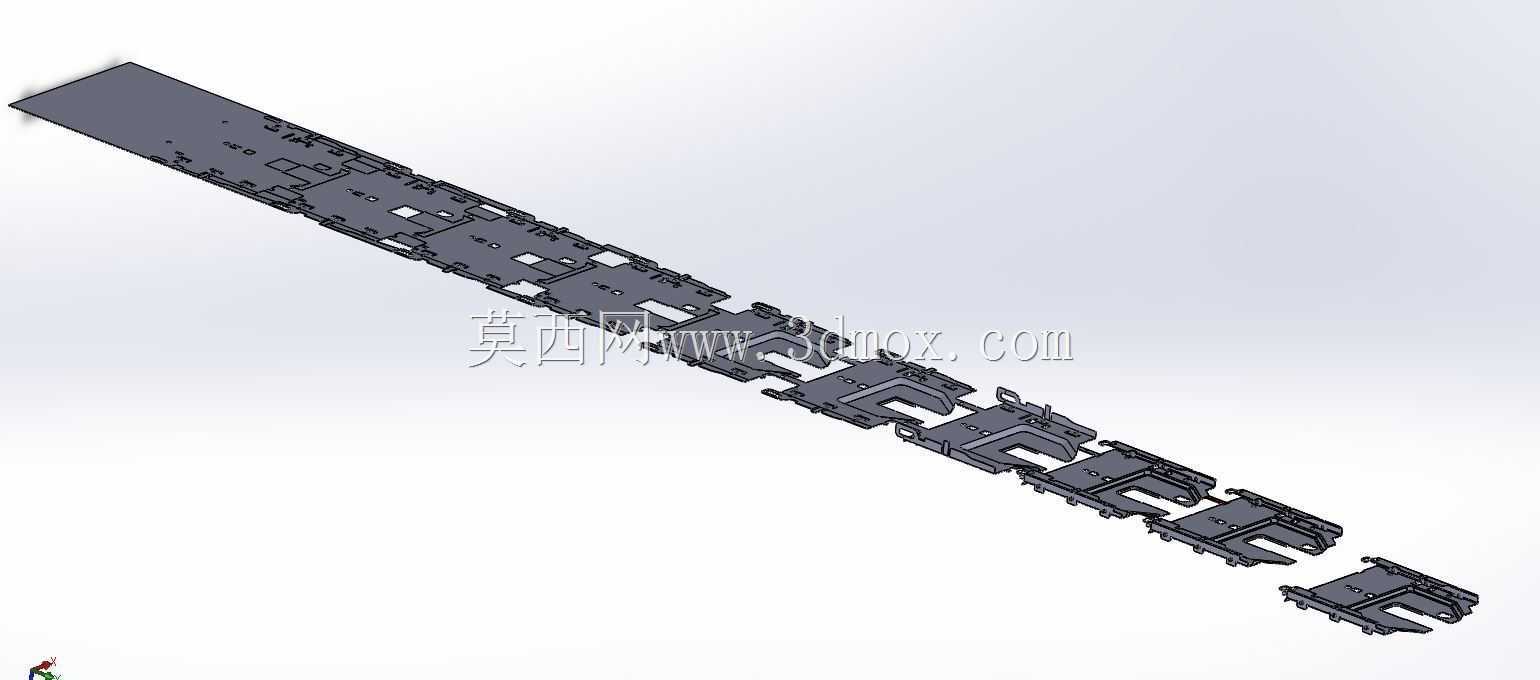

　　这套金属薄板构件主要面向连续冲压产线的送料定位与工序衔接场景，在多工位级进冲压设备中承担坯料承载、工序间定位、成型工位衔接的作用，常见于消费电子五金弹片、小型电气连接片、汽车精密冲压件的量产产线中。整套构件采用分段式薄板拼接结构，主体基材选用0.8-1.2mm厚度的冷轧弹簧钢带，整体沿送料方向呈长条形排布，总长度适配常规250吨闭式冲床的工作台面送料行程，宽度控制在120mm以内，可适配多数标准级进模的模架安装边界，无需额外定制非标模座即可完成装夹。从结构设计逻辑来看，构件沿送料方向依次排布了预定位缺口、导正销孔、成型避让槽、折弯承托位、分离工位卡口几个功能区段，每个区段的位置公差控制在±0.02mm以内，

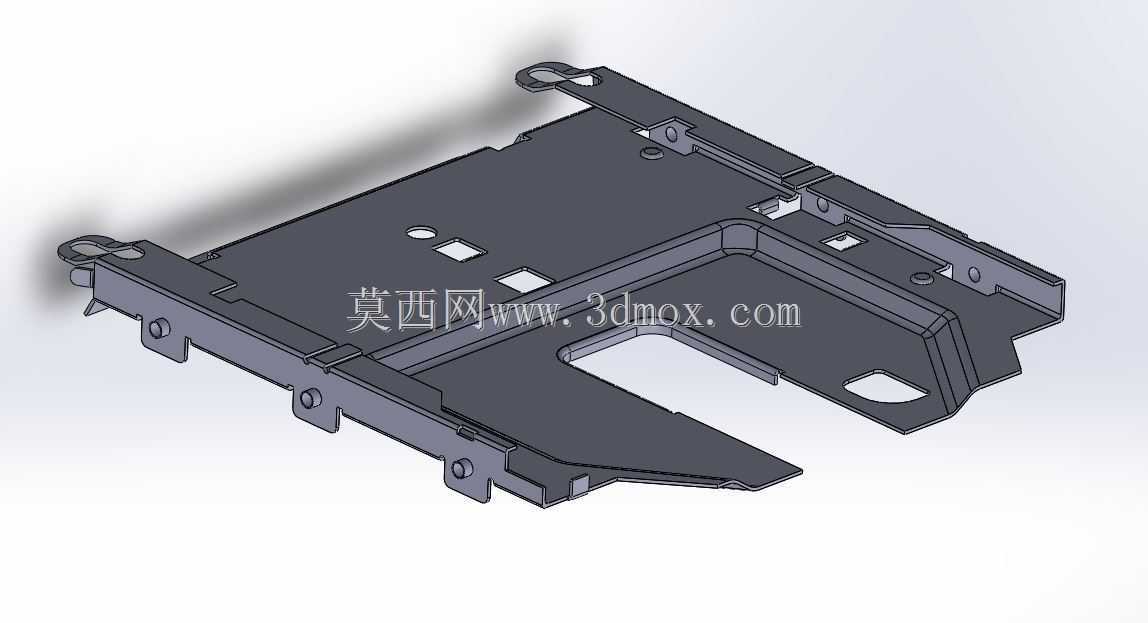

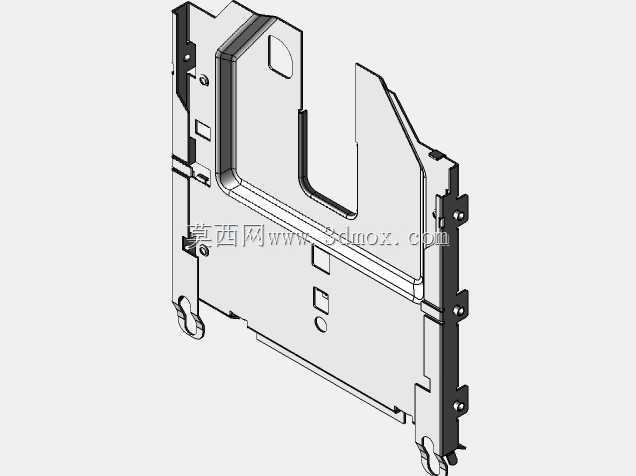

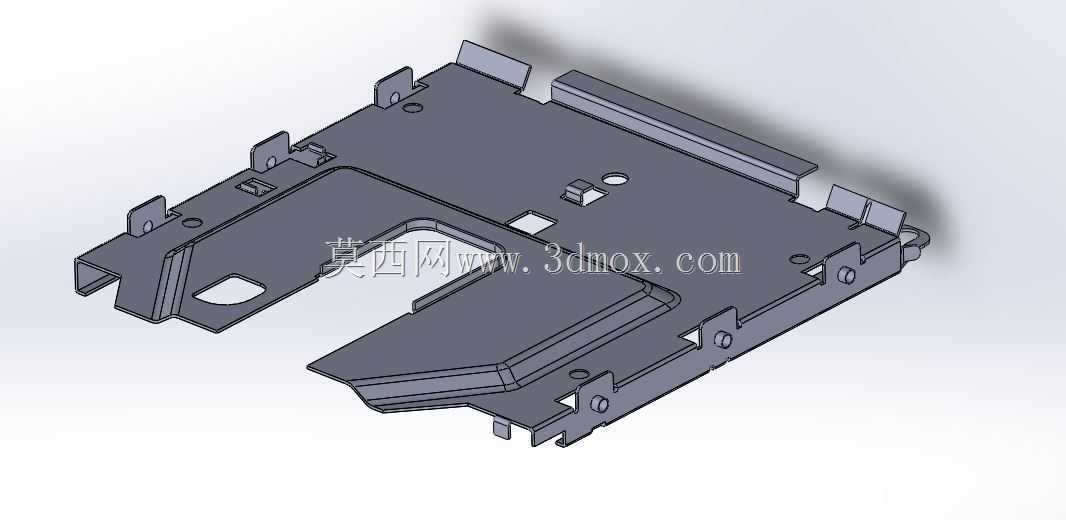

　　配合冲床的导柱导套结构可实现连续冲压过程中坯料的无偏移送进。其中预定位缺口采用单侧斜边导向设计，可在送料初始阶段自动修正坯料的横向偏移量，避免因卷材放料偏差导致的成型错位；导正销孔位置设置了局部压筋强化结构，可抵消薄板受导正销插拔时产生的局部变形，防止孔位磨损后定位精度下降；成型避让槽的深度根据对应工位的凸模下行行程做了差异化设计，既保证凸模下行时不会与承托构件发生干涉，又能为坯料提供足够的成型支撑力，减少薄板冲压过程中的起皱、拉裂问题。折弯承托位设置了可微调的嵌入式镶块结构，镶块采用硬质合金材质，通过侧面的紧定螺钉可实现0.01mm级的高度调整，在长时间冲压产生磨损后无需更换整个承托构件，仅需调整镶块高度或更换镶块即可恢复精度，

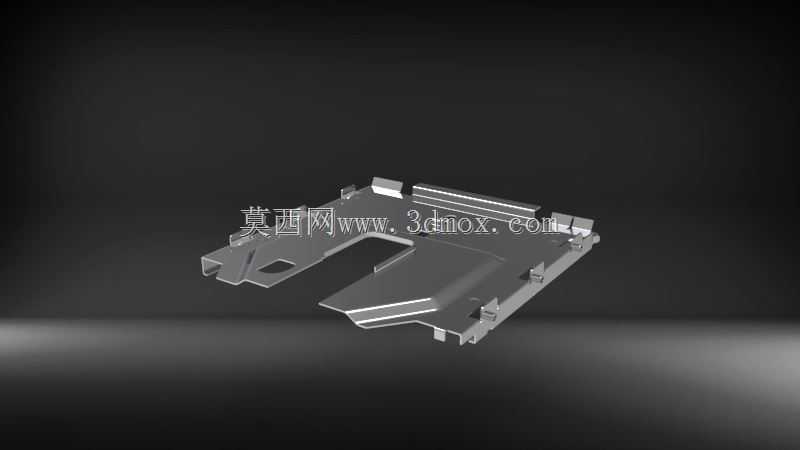

　　大幅降低产线维护成本。分离工位卡口位置设置了弹性压料结构，在最终工序将成品与料带分离时，弹性压头会先压紧成品区域再完成冲切，避免冲切瞬间的材料拉扯导致成品边缘产生毛刺、变形。整套构件的安装基准面做了平面度研磨处理，平面度公差控制在0.01mm/100mm以内，安装孔采用长圆孔与圆孔组合的排布方式，长圆孔方向沿送料垂直方向设置，可在安装时微调构件的横向位置，适配不同宽度的料带生产需求。在实际应用中，这套构件可适配冲次120-200次/分钟的高速冲压工况，构件表面做了镀硬铬处理，表面硬度达到HV600以上，可降低与料带长期摩擦产生的磨损，延长构件的连续使用寿命。针对薄板冲压过程中常见的料带漂浮问题，

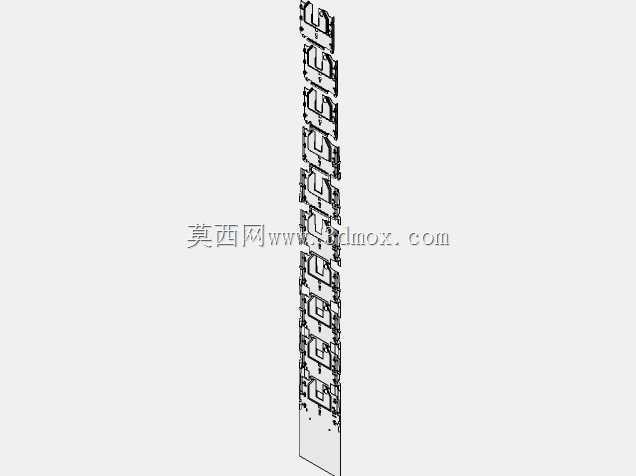

　　构件在每个工位间隔位置设置了微型弹顶销，弹顶销的顶出力控制在0.5-1N之间，既可以将料带始终顶贴在承托面上，又不会因顶出力过大导致薄料带产生压痕变形。构件的分段拼接位置采用止口定位结构，拼接处的平面错位量控制在0.005mm以内，避免料带送进过程中在拼接位置产生卡滞、刮料问题。从建模逻辑来看，整套结构优先采用钣金特征建模，所有折弯、切口、压筋特征都保留了可编辑的参数化属性，设计人员可根据不同的产品冲压需求，直接调整对应区段的位置尺寸、避让槽深度、定位孔孔径参数，快速衍生出适配不同产品的承托构件，大幅缩短同类型工装的设计周期。需要注意的是，这套构件在安装时需保证承托面与冲床工作台面的平行度偏差不超过0.02mm，否则会导致送料过程中料带产生侧向偏移，影响冲压成品的尺寸精度；同时在日常维护中需定期清理避让槽、定位孔内堆积的冲压废屑，避免废屑挤压导致料带变形、定位失效。
