带铜接头的水冷散热模具结构设计

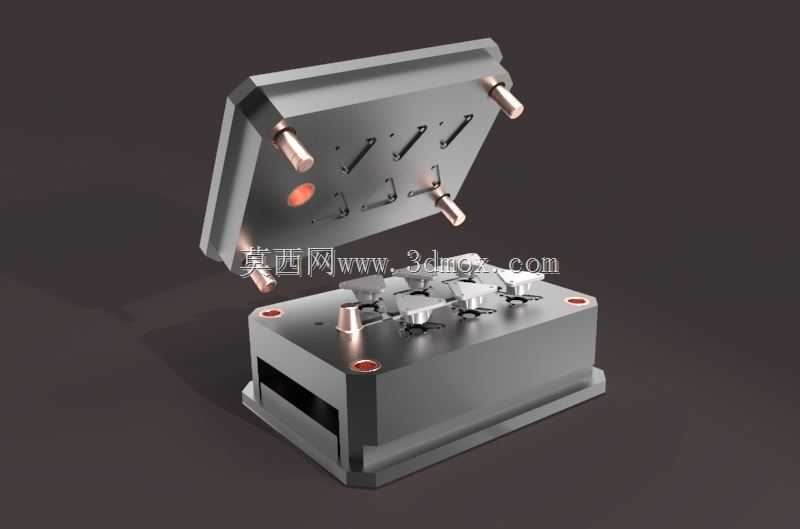

　　这套结构主要应用在精密注塑成型的模具温控环节，针对需要精准控制模温的光学件、薄壁电子件注塑场景，解决模温不均导致的塑件翘曲、内应力残留、表面缩痕等常见成型缺陷。日常生产中，很多透明PC件、薄壳尼龙件在注塑时，若模具局部温度差超过5℃，就会出现明显的流痕或者结晶不均的问题，这套带焊接结构的水冷板，就是直接嵌入模具定模侧的安装腔，直接贴合型腔镶件背面，通过循环冷却水带走注塑过程中熔体传递的热量，保证整个成型面温度均匀稳定。

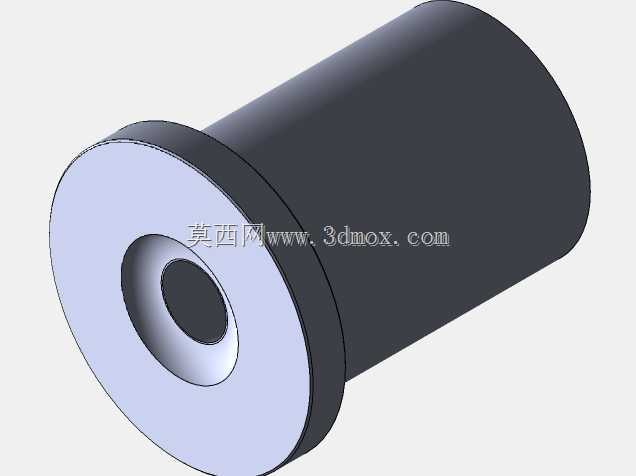

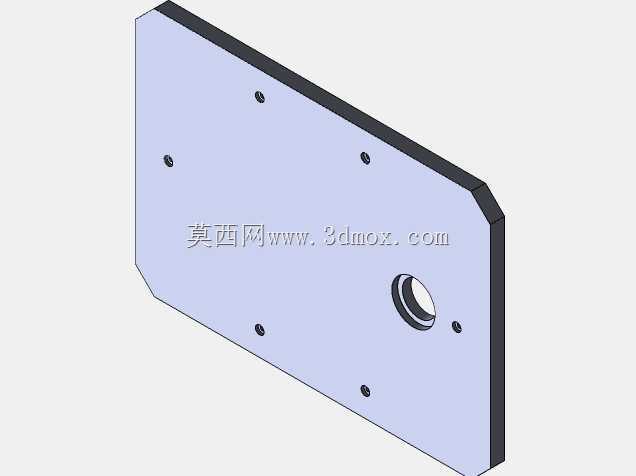

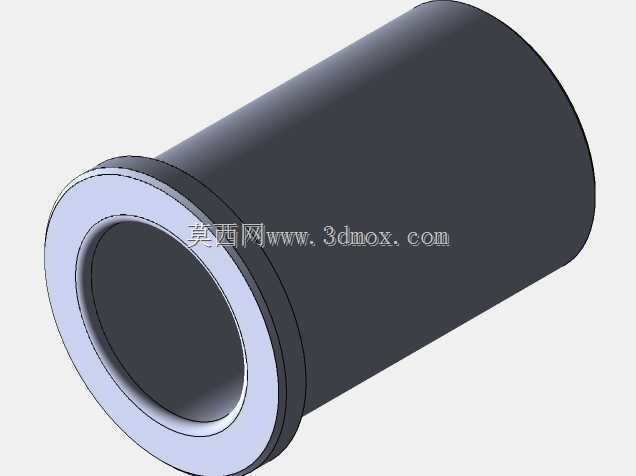

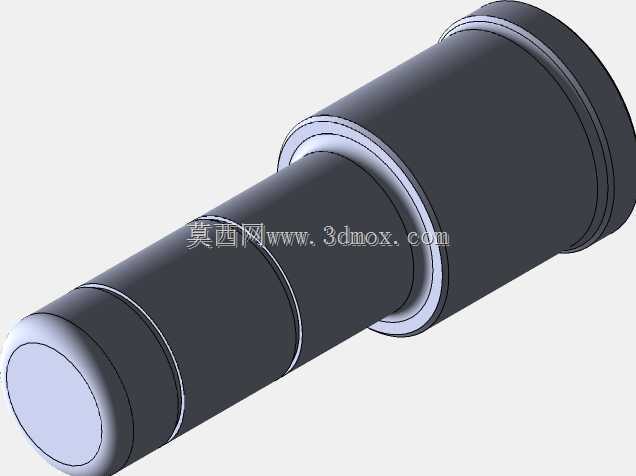

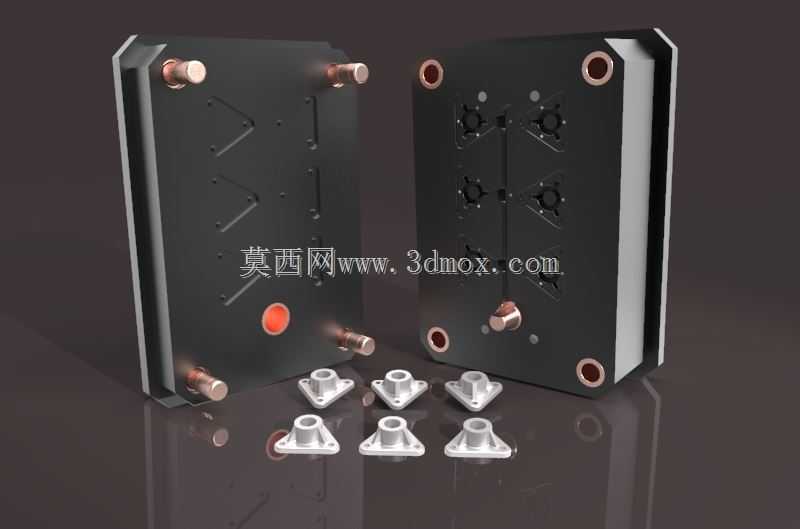

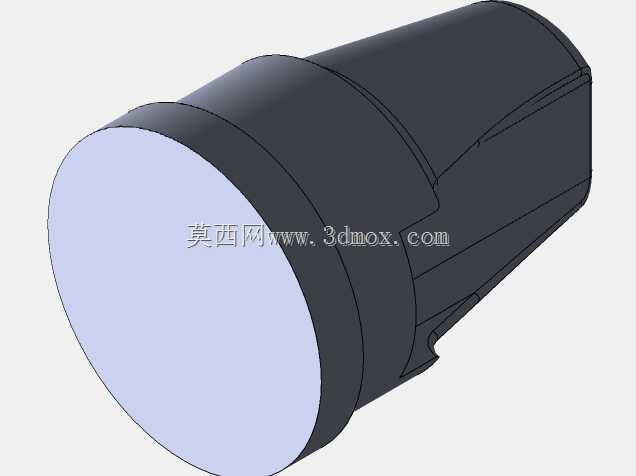

　　从结构设计逻辑来看，两块对称布置的黑色主体板为水冷流道的承载基体，板上预留的铜制接头为冷却水的进出接口，接头与基体采用焊接工艺密封，相比传统的螺纹缠生料带密封，焊接结构能承受更高的冷却水压，在1.2MPa的供水压力下不会出现渗漏，同时避免了长期冷热循环后螺纹密封失效的问题。基体板上的四个带铜衬套的安装孔为定位安装位，衬套采用过盈配合压入基体，安装时通过内六角螺栓穿过衬套将水冷板锁紧在模架上，铜衬套的作用是分散螺栓锁紧应力，避免基体板受锁紧力变形导致流道间隙变化，同时也能防止反复拆装螺栓磨损基体安装孔，提升结构的重复安装精度。

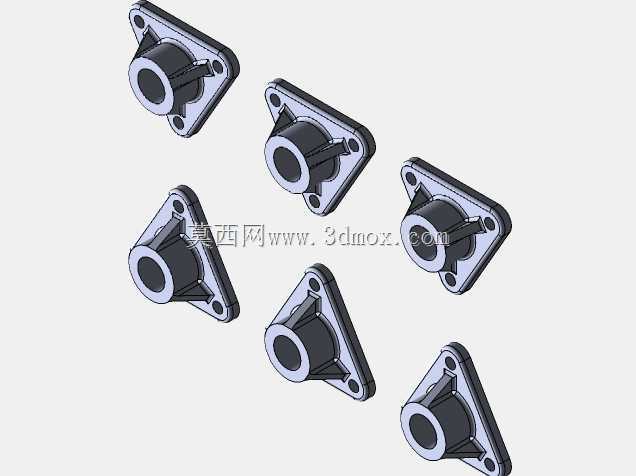

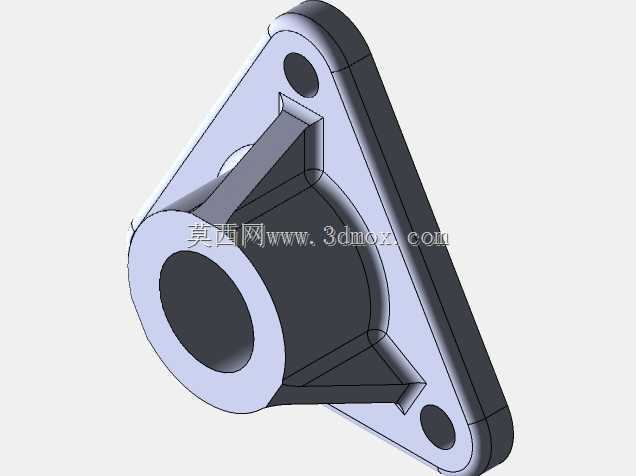

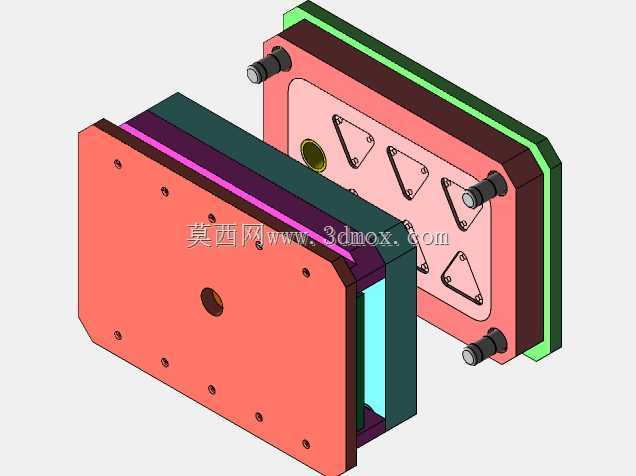

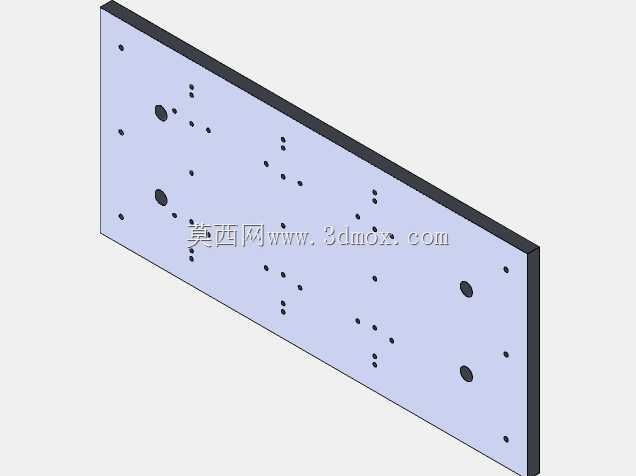

　　板面上分布的六个三角法兰式紧固件，是用来固定流道密封盖板的，每个紧固件的三个安装孔对应基体上的螺纹孔，锁紧后能均匀压紧密封垫片，保证流道内的冷却水不会从盖板结合面渗漏。设计时特意将紧固件布置在流道的折返位置上方，这些位置是密封压力最容易出现衰减的区域，通过局部加大压紧力，能有效避免长期使用后密封垫片蠕变导致的渗漏问题。基体板上的小型铜柱为温度传感器安装位，直接插入流道附近的测温孔，能实时采集冷却回路的水温，反馈给模温机调整供水温度和流量，实现模温的闭环控制。

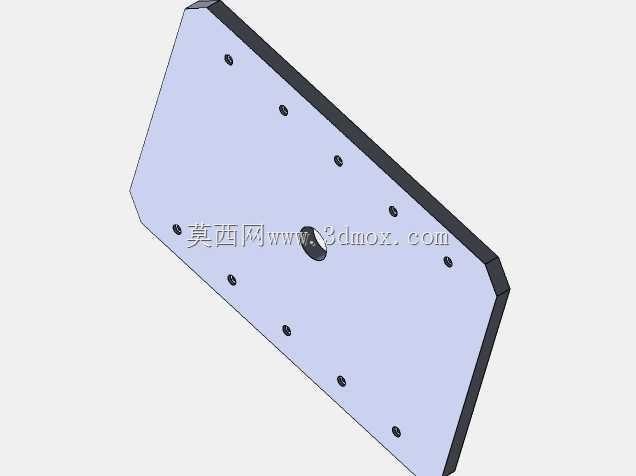

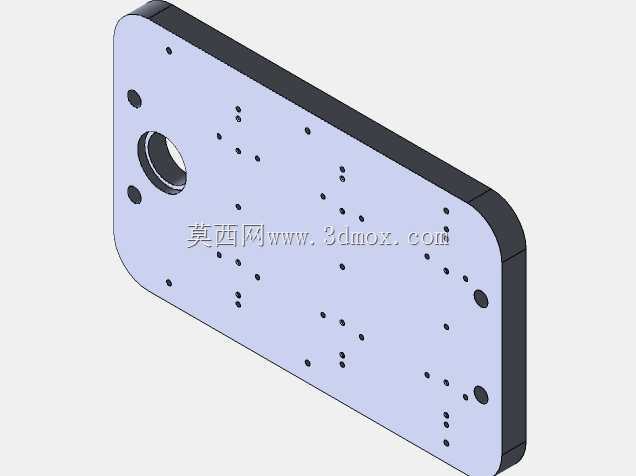

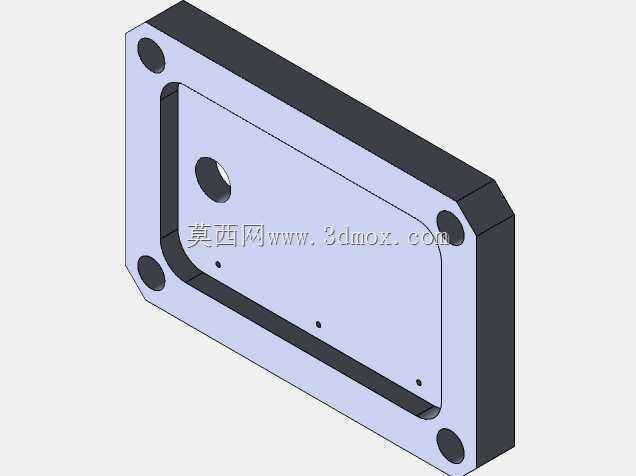

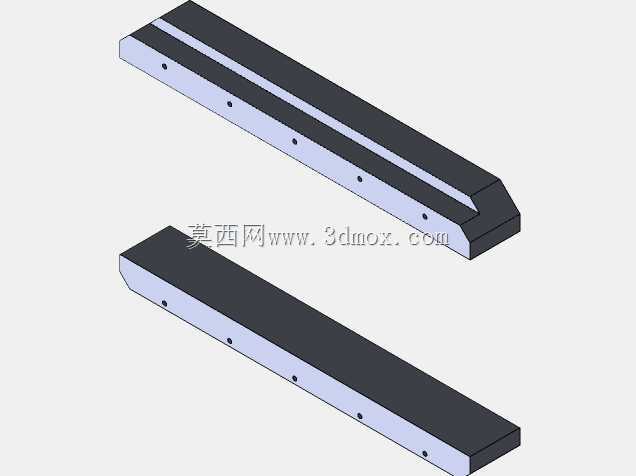

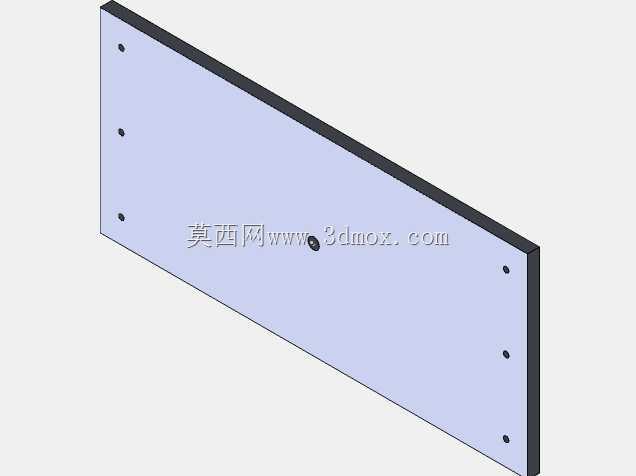

　　从安装边界来看，单块水冷板的外形为带倒角的矩形结构，四个角的倒角半径为R8，适配模架上的安装腔倒角，避免安装时出现干涉；板厚为22mm，嵌入模架后不会突出定模板的安装平面，保证与型腔镶件的完全贴合。进出水接头的外伸长度为12mm，接头采用标准G1/4管螺纹，适配车间常规的冷却水快插接头，不需要额外转换接头就能直接接入厂区冷却水管路。安装孔的中心距为120mm*180mm，匹配标准2530模架的定模板安装孔位，不需要额外对模架进行二次加工就能直接装配，能大幅缩短模具的装配周期。

　　流道设计采用了等截面折返式布局，流道截面直径为8mm，相邻流道的中心距为18mm，保证冷却水在流道内的流速稳定在1.2m/s左右，这个流速下冷却水的湍流程度足够，能最大化热交换效率，同时不会因为流速过高导致流道冲蚀或者水压损失过大。流道距离型腔贴合面的距离为10mm，这个距离是经过热传导仿真验证的，既保证足够的结构强度，不会因为注塑时的型腔压力导致板件变形，又能保证热量快速传递到冷却水流道，避免热阻过大影响冷却效率。焊接位置全部布置在流道的端部和接头位置，焊接后整体进行了去应力退火处理，避免焊接残余应力导致板件翘曲，保证安装后与型腔镶件的贴合间隙小于0.02mm，不会出现空气隔层影响热传导效率。

　　实际生产使用中，这套结构相比传统的在模架上直接钻冷却水路的方案，冷却效率提升30%左右，同时能避开模架上的顶针孔、导柱孔等结构，实现冷却水路的随形布置，尤其是针对型腔内部有凸起或者深筋的位置，能将冷却回路延伸到传统钻孔无法到达的区域，大幅缩短塑件的冷却时间，提升整体注塑周期。另外焊接结构的密封可靠性更高，在长期10-80℃的冷热循环工况下，不会出现传统密封结构的老化渗漏问题，减少模具的维护停机时间。
