立式金属切削带锯机结构设计

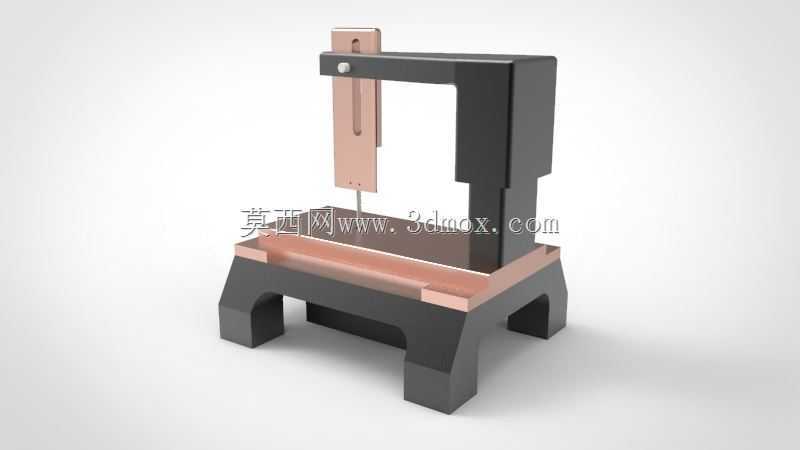

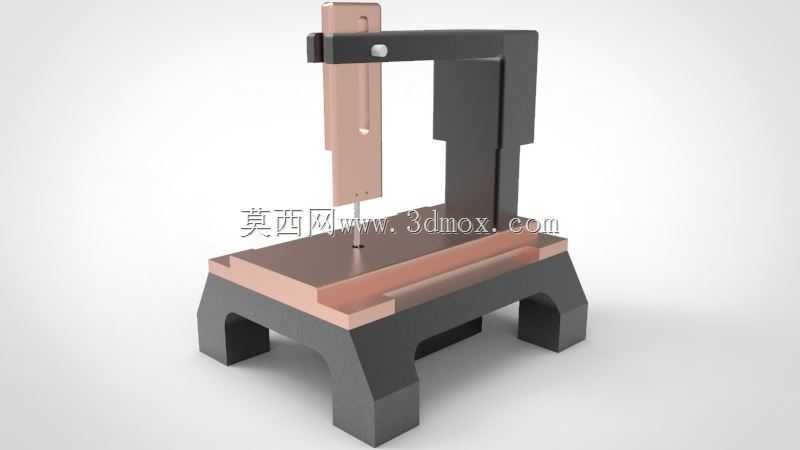

　　这款立式带锯机的三维结构，完全围绕中小型机械加工车间的日常锯切需求搭建，没有冗余的装饰性结构，所有外露部件都直接服务于锯切精度与操作便利性。从实际落地的安装场景来看，设备底部采用四脚支撑的落地式结构，四个支脚的底面处于同一水平基准面，安装时仅需在混凝土地面预埋四块调平垫铁，通过支脚与垫铁间的薄垫片调整整体水平度，无需额外制作复杂的安装基座，整体占地边界控制在长1.2米、宽0.8米的矩形范围内，车间布局时可直接贴靠工位边角放置，不会占用过多主通道空间，适配多数中小型机加工车间的紧凑布局需求。

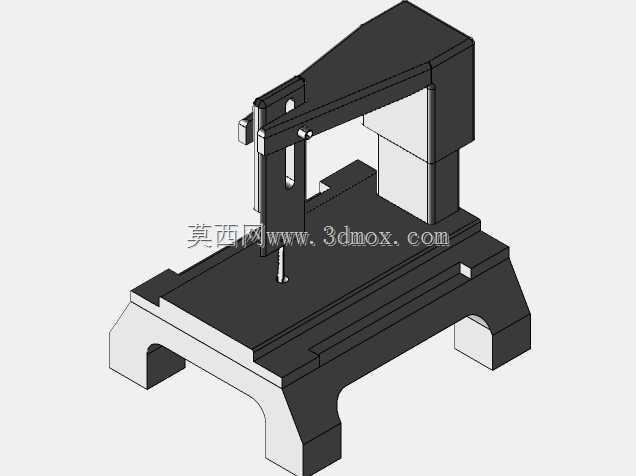

　　从功能实现逻辑来看，设备采用C型开式龙门框架结构，这种结构的最大优势是锯切区域完全开放，操作人员上下料时没有侧方结构遮挡，无论是长度较短的块状金属坯料，还是长度超出工作台面的长条形型材，都可以从工作台的前侧或左右侧送料，不会受框架空间限制。竖直布置的锯带导向臂集成在龙门横梁的滑座上，滑座可沿横梁的水平导轨做横向移动，调整锯切位置时无需挪动工件，仅通过手轮驱动滑座移动即可对准锯切标线，相比固定式锯架的带锯机，对位效率提升至少40%，尤其适合多品种小批量的加工场景，频繁换料对位时的操作优势十分明显。

　　工作台部分采用带T型槽的铸铁平台结构，台面高度设置在距地面0.85米的位置，刚好匹配成年操作人员站立操作的舒适高度，长时间送料、对位不会产生过度的腰部疲劳。T型槽沿工作台前后方向通长布置，可配套通用的快速压钳、定位挡块，装夹不同形状的坯料时无需制作专用夹具，直接通过T型螺栓即可完成工件固定，针对异形坯料还可搭配组合式压板实现多点压紧，避免锯切过程中工件窜动导致的锯带崩齿或切面倾斜。工作台下方的落料腔直接连通设备底部的集屑槽，锯切产生的金属切屑会顺着锯带的运动方向直接落入集屑槽，清理时仅需抽出集屑槽即可倾倒切屑，不会在工作台面堆积切屑影响定位精度。

　　锯带的张紧与导向结构做了针对性的优化，竖直锯臂的内部集成了锯带张紧机构，通过顶部的调节螺杆即可调整锯带张紧力，张紧力的大小可通过侧面的刻度盘直接读取，更换不同宽度的锯带时，可根据锯带的抗拉强度对应调整张紧力，避免张紧力过大导致锯带断裂，或是张紧力不足导致锯带跑偏。锯臂下端靠近锯切位置设置了双导向块，导向块采用硬质合金材质，可从两个垂直方向约束锯带的横向摆动，保证锯切过程中锯带始终处于竖直基准位置，锯切面的垂直度可控制在0.1mm/100mm以内，满足普通机加工的坯料切断精度要求，无需后续额外的铣削找平工序。

　　设备的驱动单元布置在龙门框架的后侧空腔内，电机通过带轮减速机构驱动主动轮转动，主动轮与从动轮分别布置在龙门横梁的端部和锯臂的下端，两个轮体的端面跳动量在设计时控制在0.02mm以内，避免锯带高速运转时产生轴向窜动。轮体表面包覆了一层耐磨橡胶层，既可以增加与锯带的摩擦力避免打滑，又能缓冲锯带运转时的振动，降低锯切过程中的噪音水平，实测空运转时的设备噪音可控制在75分贝以内，符合车间作业的噪音标准要求。

　　从实际加工适配性来看，这款带锯机可适配宽度6mm到20mm的不同规格双金属锯带，更换锯带时仅需松开张紧机构，将旧锯带从轮体上取下，套入新锯带后重新张紧并调整导向块间隙即可，整个换带过程不超过10分钟，无需复杂的专用工具。针对不同材质的锯切需求，比如普通碳素结构钢、铝合金、铜合金等，可通过调整电机的转速匹配对应的锯带线速度，锯切铝合金时可采用较高的线速度提升切削效率，锯切不锈钢等硬质材料时可降低线速度延长锯带使用寿命，整体参数调整逻辑简单，一线操作人员经过简单培训即可熟练操作。

　　结构设计过程中充分考虑了日常维护的便利性，所有需要定期润滑的导轨面、调节螺杆处都预留了注油孔，日常保养时可直接通过油枪加注润滑脂，无需拆解外部护板。电气控制盒布置在设备右侧的立柱上，操作按钮的高度距地面1.2米，操作人员站立时无需弯腰即可完成启动、停止、急停等操作，急停按钮采用大尺寸红色蘑菇头结构，出现异常情况时可快速拍下切断设备电源，满足设备安全操作的规范要求。
