带定位孔的长条状钣金冲压构件设计

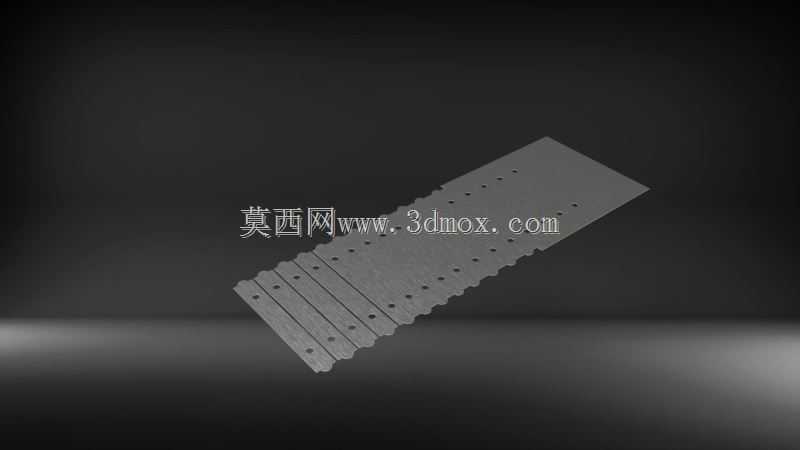

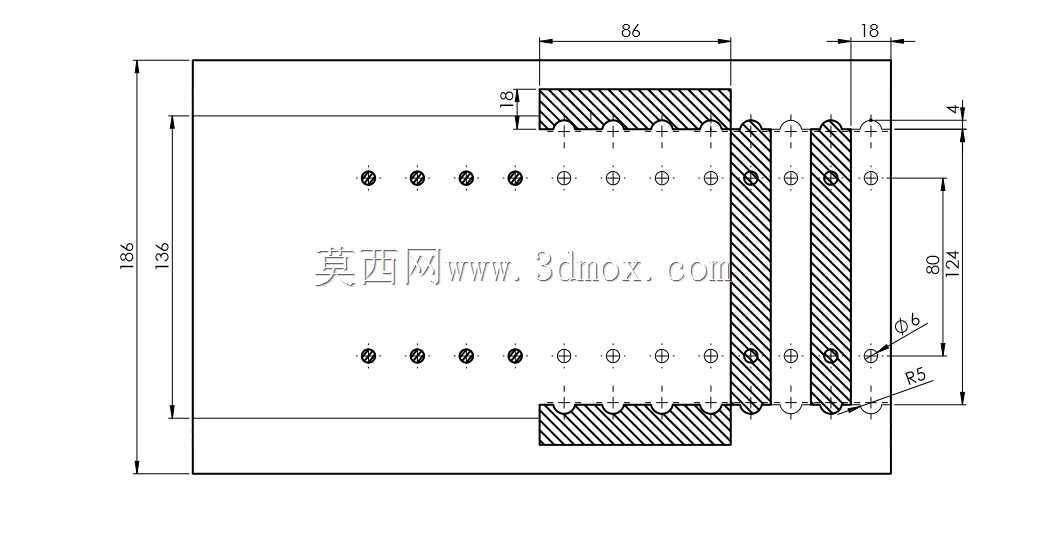

　　这类带规则排布孔位的长条钣金构件，多应用在自动化生产线的物料承托、设备内部走线防护、机柜层板支撑等场景，日常在电子组装线的治具载板、输送线侧边的导向挡板、小型设备的内部安装基板上都能见到同结构的零件。从结构设计逻辑来看，整体采用等厚薄板冲压成型，板材厚度适配常规M3-M5规格紧固件的安装需求，边缘做了连续的波浪形压边处理，并非单纯的外观造型，主要是为了抵消薄板长边的翘曲变形，提升零件整体的平面度，避免安装后因板材自身应力出现拱起，影响相邻部件的装配间隙。板面上的孔位做了分区域排布，靠近侧边的一排等距小孔是安装定位孔，孔径公差控制在H7级别，装配时可先通过定位销完成零件的快速对位，再锁紧紧固件，能有效减少装配时的孔位对齐耗时，

　　提升批量组装的效率；中间区域的大尺寸孔组是减重孔，在保证零件整体抗弯强度的前提下，尽可能去除多余材料，降低零件自重，同时也能为设备内部的线缆穿过、气流流通预留空间，适配设备内部的散热与布线需求。设计时首先要明确安装边界，零件的总长度需要匹配对应安装位的两个支撑点间距，两端预留的安装边宽度要满足紧固件的边距要求，避免锁附时出现板材开裂；宽度方向的尺寸要避开相邻运动部件的运动行程，预留至少2mm的安全间隙，防止设备运行时零件与运动件发生刮擦。在折弯工艺的考量上，这类平板类钣金虽然没有复杂的折弯结构，但边缘的波浪形压边需要控制压入深度，过深会导致板材整体出现侧弯，过浅则达不到提升刚性的效果，冲压排样时要注意板材的纤维方向，

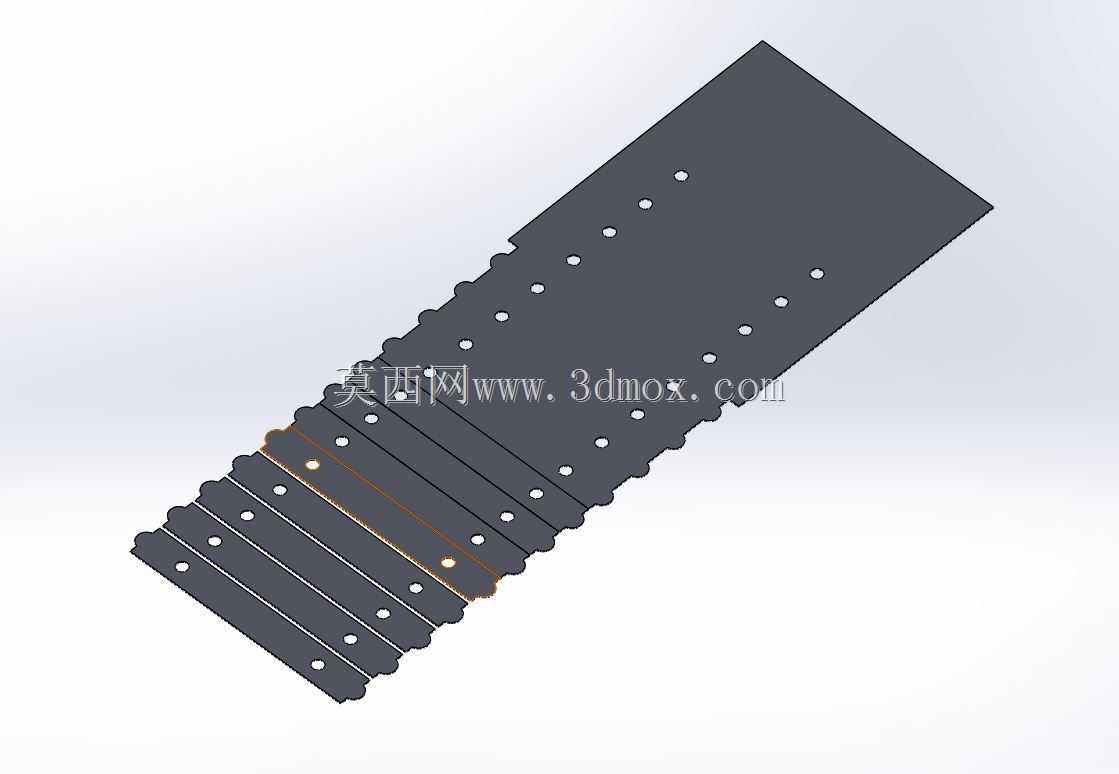

　　尽量让零件长边与板材轧制方向保持一致，进一步降低冲压后的变形量。孔位排布时要同步考虑后续的表面处理需求，孔间距不能过小，避免电镀或喷塑时出现孔内积液、涂层不均的问题；所有孔位的边缘都做了微小的倒角处理，去除冲压产生的毛刺，既可以避免装配时划伤操作人员，也能防止线缆穿过时割破绝缘层，引发电路故障。从实际使用的角度出发，这类钣金构件不需要做额外的焊接加工，整体为单冲模一次成型，生产效率高，成本可控，适合批量配套设备生产使用。在做三维建模时，需要提前预留板材的折弯回弹补偿量，虽然是平板压边结构，薄板冲压后依然会存在微小的回弹，建模时要把压边的角度做微小的负角补偿，保证成型后零件的平面度符合装配要求；

　　同时所有孔位的位置度要和安装基座的孔位做匹配校验，避免出现装配干涉。这类构件在不同的应用场景下可以灵活调整参数，比如用作承托载板时可以适当增加板材厚度，提升承重能力；用作走线挡板时可以调整孔位大小，适配不同直径的线缆穿过；用作机柜内部支撑时，可以在板面上增加凸包结构，进一步提升局部的抗压强度，避免安装较重部件时出现局部凹陷。
