带安装定位结构的嵌套式金属轴套构件

　　这类带嵌套定位结构的金属轴套构件，在轻工输送设备、小型自动化装配工位、民用机电产品的传动副中应用十分广泛，很多时候它并不承担核心的重载传动载荷，却直接决定了配套转轴的运行同轴度、安装定位精度以及后期维护的拆装便捷性。从实际使用场景来看，这类构件常被用在小型传送带的从动辊端定位、桌面型工装夹具的旋转支点、家用小型机电产品的转轴支撑位置，替代传统的一体式轴承座来降低小载荷工况下的配件成本，同时兼顾足够的结构强度与安装便利性。

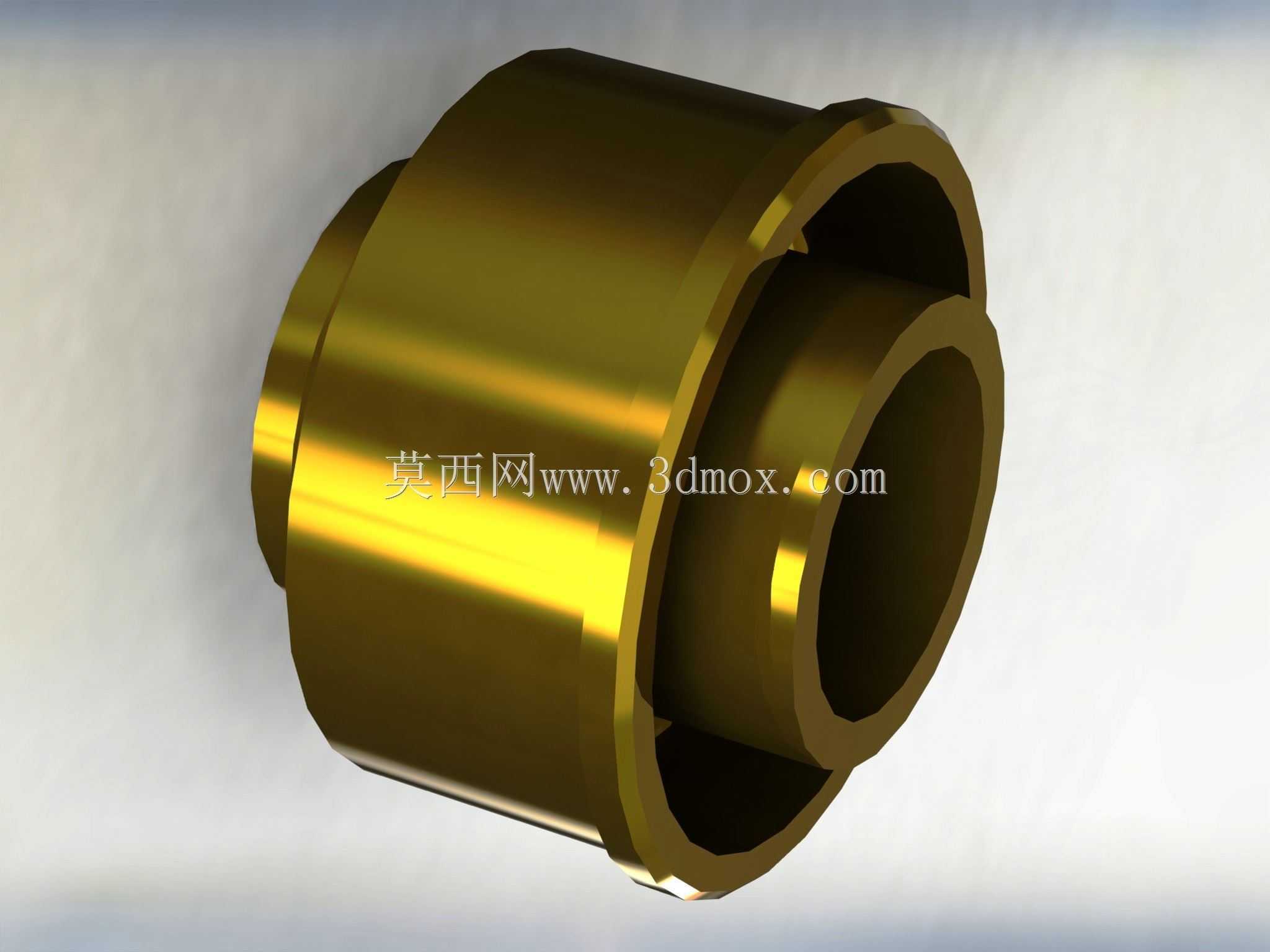

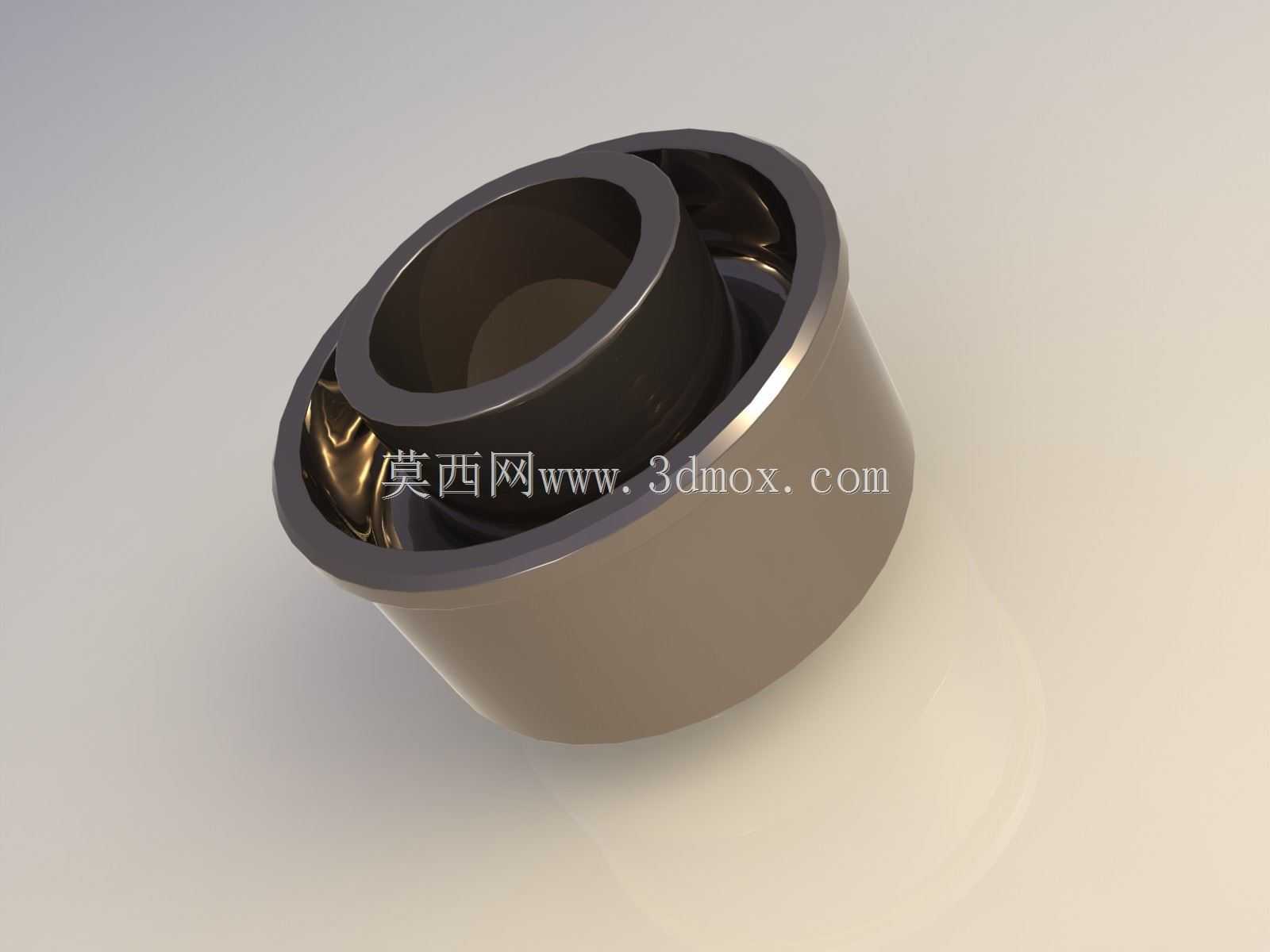

　　从功能特性上看，该构件采用阶梯式嵌套的内外环结构，内环的通孔尺寸适配常规直径的光轴穿过，内壁预留的均匀间隙可以保证轴件转动时不会出现卡滞，外环的凸缘结构则直接作为安装定位的基准面，安装时凸缘端面完全贴合设备安装板的表面，不需要额外加装调整垫片就能保证轴向的定位精度。构件外侧的环形卡槽结构，是为了配套卡簧使用，安装到位后卡簧嵌入卡槽，能够限制轴套在安装孔内的轴向窜动，避免设备运行过程中因为振动导致轴套移位，相比传统的过盈压装式轴套，这种带卡槽的结构拆装难度更低，后期维护更换时不需要使用专用拉马，只需要取下卡簧就能从安装孔内推出构件，大幅降低了现场维护的时间成本。

　　在设计思路上，这类构件的结构完全围绕小载荷工况的实用需求展开，没有多余的冗余结构。整体采用回转体对称结构，加工时可以直接采用棒料一次车削成型，不需要额外的铣削、钻孔工序，加工工序简单，量产时的成本控制优势明显。内环的壁厚经过针对性核算，在常规小载荷（径向载荷不超过5kN）的使用场景下，不会出现受力变形的问题，同时内环与外环之间的过渡圆角做了加大处理，避免应力集中导致的构件断裂，很多同类构件早期使用时出现的根部开裂问题，大多是因为过渡圆角过小，应力集中在转角位置，长期受交变载荷影响出现疲劳裂纹，该结构的圆角半径取值为壁厚的1/3，刚好平衡了加工便利性与结构强度需求。

　　关于外形尺寸与安装边界，这类构件的轴向总长度通常控制在配套安装板厚度的1.2-1.5倍，保证凸缘端面贴合安装板后，构件的另一端不会突出安装板过多，避免与周边的其他传动部件产生运动干涉。外环的外径与设备安装板上的预制安装孔采用间隙配合，配合公差选取H7/h6，既保证安装时能够顺利推入孔内，又不会因为间隙过大导致轴套安装后出现偏斜。内环的通孔直径根据适配的轴径做对应匹配，通孔内壁的粗糙度控制在Ra1.6，既能够减少轴件转动时的摩擦阻力，又不需要过高的精加工成本，适配普通的光轴使用场景完全足够。凸缘的外径比外环外径大出2-3个毫米，凸缘上不需要额外设置安装螺丝孔，依靠安装孔与卡簧的双重定位就能完成构件的固定，这种设计对于安装板的加工要求更低，只需要在安装板上加工出对应尺寸的通孔即可，不需要额外加工螺丝孔位，降低了配套安装板的加工成本。

　　在实际选型使用时，需要注意这类构件的适用载荷边界，它并不适合重载传动或者高速旋转的工况，当转轴转速超过300rpm或者径向载荷超过8kN时，就需要选用带内置滚动体的标准轴承来替代这类轴套构件，避免出现过度磨损导致的转轴偏摆。另外安装时需要注意，构件的凸缘端面必须完全贴合安装板的表面，如果安装板表面存在焊渣、凸起等不平整的缺陷，需要提前打磨平整，否则会导致轴套安装后出现偏斜，转轴转动时会出现周期性的阻力波动，加速轴件与轴套内壁的磨损。构件的材质通常选用易切削钢或者锌基合金，易切削钢材质的构件强度更高，适合有轻微冲击载荷的使用场景，锌基合金材质的构件自润滑性能更好，适合转速稍高、不方便频繁加注润滑油的使用场景，两种材质的外部结构尺寸完全一致，可以根据实际工况需求互换使用。
