工业法兰连接式手动截止阀结构设计

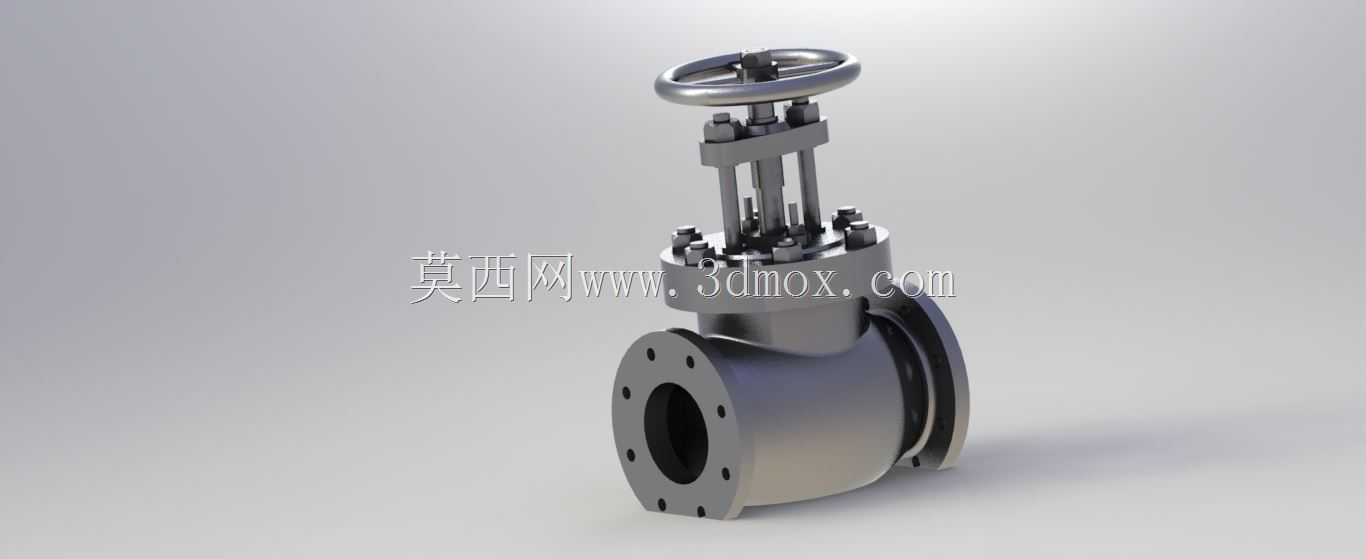

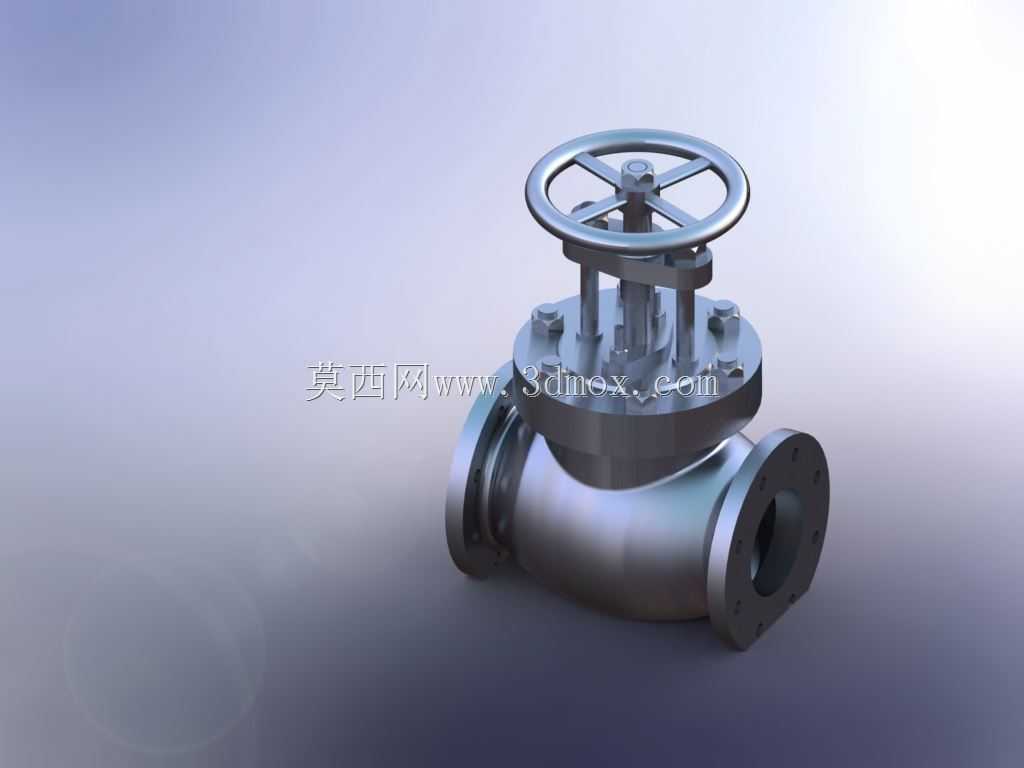

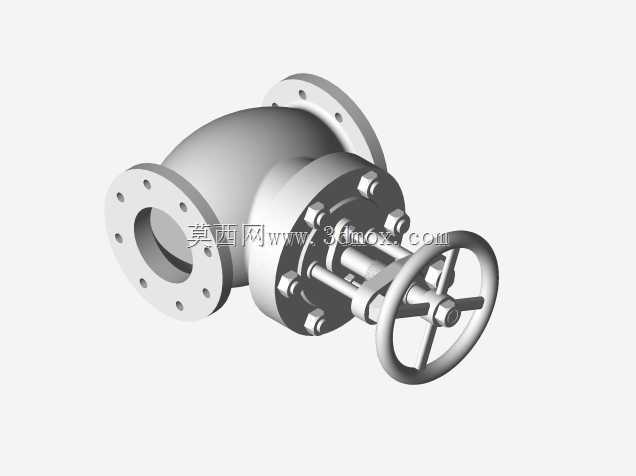

　　这款手动法兰截止阀的三维结构，完整还原了工业管路截断类阀门的典型构造，从手轮操作端到阀体流道的每一处细节，都对应着实际工业场景的使用需求。在石化输送管线、市政给排水主管路、工业循环水系统、蒸汽供热管网这类需要精准控制管路通断的场景中，这类截止阀是应用频次极高的管路控制元件，核心作用是通过阀瓣与阀座密封面的贴合与分离，实现管路介质的截断与导通，相比同通径的闸阀，它的密封面受介质冲蚀磨损更小，调节截断位置时的行程更短，适合需要频繁启闭操作的管路段。

　　从结构设计逻辑来看，这款阀采用明杆结构设计，阀杆的升降行程可以直观反馈阀门的启闭状态，现场巡检人员无需额外加装开度指示装置，就能通过阀杆露出阀盖的长度判断当前阀门开度，避免误操作。顶部的手轮采用轮辐式铸钢造型，握持边缘做了圆弧过渡，操作人员佩戴劳保手套转动时不会出现硌手、打滑的问题，手轮与阀杆通过方榫配合传递扭矩，配合处预留了润滑脂填充槽，长期户外使用也不会出现锈死卡滞的问题。阀盖与阀体的连接采用螺栓紧固的法兰结构，中法兰处预留了密封垫片安装槽，可根据输送介质的温度、腐蚀特性选配缠绕垫片、金属环垫或者非金属平垫片，适配从常温清水到300℃以内饱和蒸汽的多种介质输送需求。

　　阀体部分采用直通式流道设计，进出口两端为标准法兰连接结构，法兰盘上的螺栓孔数量、孔径、孔中心距都匹配对应压力等级的管路法兰标准，安装时无需额外加工转接件，直接与管路法兰对接穿装螺栓即可完成固定。阀体内腔的流道做了平滑圆弧过渡，减少介质流经时的局部阻力损失，避免介质内的固体杂质在腔体内沉积卡涩阀瓣。阀瓣采用锥面密封结构，与阀座密封面的配合精度直接决定阀门的截断密封性能，建模时还原了阀瓣与阀杆的活动连接结构，阀门关闭时阀瓣可以在小范围内自适应调整角度，保证密封面完全贴合，不会因为阀杆安装的微小同轴度偏差导致密封失效。

　　填料函部分的结构设计充分考虑了长期使用的密封可靠性，填料压盖通过两个对称布置的螺栓压紧填料，可在阀门运行过程中在线调整压盖压紧力，补偿填料磨损带来的密封间隙，避免介质沿阀杆位置外漏。安装边界方面，这款阀的整体高度从法兰底部到手轮顶端的尺寸，匹配同通径阀门的常规安装空间要求，手轮操作端预留了足够的操作空间，现场安装时不需要为手轮转动额外预留过大的操作半径，进出口法兰的端面间距符合行业通用的结构长度标准，替换同参数旧阀门时可以直接对位安装，不需要调整两端管路的位置。

　　在实际选型应用中，这类截止阀通常安装在管路的水平管段上，阀杆垂直向上布置，不建议倒装或者侧装，避免介质内的杂质沉积在填料函位置加速阀杆磨损。建模过程中对每一处连接螺纹、螺栓孔、密封面的尺寸都做了参数化处理，设计人员可以根据实际需要的公称通径、压力等级快速调整对应尺寸，衍生出不同参数的同系列阀门结构，不需要重新搭建整体框架。阀瓣的行程与手轮转动圈数的对应关系也在模型中做了配合约束，转动手轮时可以直观模拟阀瓣的升降过程，验证全开、全关位置的结构干涉情况，检查阀瓣全开时是否会对介质流道造成不必要的遮挡，减少实际生产中的设计改模成本。
