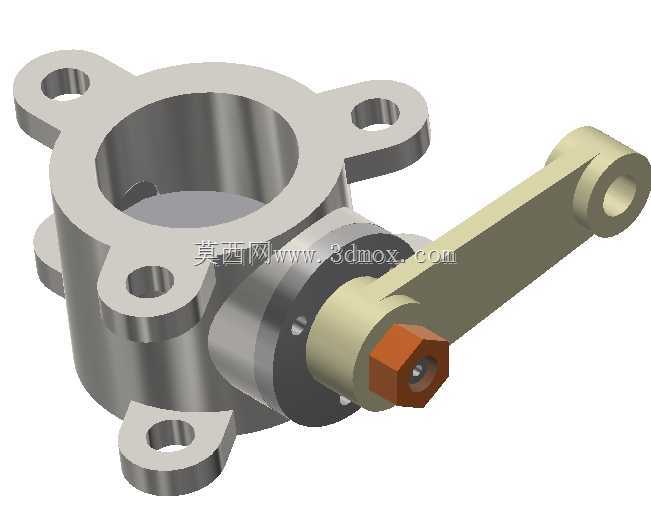

带手动操作摇臂的法兰式流体控制构件

　　在工业流体输送管网、小型工艺试验台架、民用给排水支路这类不需要接入自动化控制系统的管路场景里，这类带手动操作摇臂的法兰式控制构件是非常实用的通断调节部件，它不需要额外配置气动、电动执行机构，完全依靠现场操作人员手动扳动摇臂就能完成通路的启闭或者开度调节，结构简单可靠，后期维护成本极低，非常适合安装在操作空间充足、不需要频繁远程调控的管路段。从结构设计逻辑来看，主体采用上下贯通的筒式流道设计，流道内壁做了平滑过渡处理，没有突兀的台阶或者锐角结构，能最大程度降低流体经过时的局部阻力损失，减少介质在阀腔内的淤积残留，不管是输送洁净的水、压缩空气，还是带有少量细小颗粒的流体介质，都能保持稳定的通流能力。顶部的四耳法兰结构是核心安装定位结构，

　　四个安装耳沿法兰周向均匀分布，每个耳片上都加工有同轴的螺栓过孔，安装时不需要额外加工焊接法兰，直接将构件上端与对应规格的配对法兰对齐，穿入螺栓紧固即可完成与上游管路的连接，这种四耳对称的结构能让螺栓预紧力均匀分布在密封面上，避免单侧受力过大导致密封垫压偏失效，同时四个安装耳的外伸尺寸经过严格控制，不会占用过多的管路周边安装空间，在管路排布密集的阀组区域也能顺利完成安装操作。侧面伸出的摇臂操作机构是整个构件的操控核心，摇臂与内部启闭件通过转轴刚性连接，转轴穿出阀体的位置设置了多层密封结构，能有效防止阀腔内的介质顺着转轴间隙向外泄漏，摇臂末端的六角锁紧结构可以在开度调整完成后锁定摇臂位置，避免管路内流体压力波动导致启闭件自行移位，

　　造成通流开度变化影响管路正常运行。从安装边界尺寸来看，主体筒身的外径与法兰四耳的外切圆直径保持合理的比例关系，摇臂处于全关位置时的外伸长度控制在手动操作舒适的范围内，操作人员站在管路侧面不需要探身就能轻松扳动摇臂完成操作，摇臂的转动行程经过限位设计，不会因为扳动角度过大导致内部密封面过度挤压磨损，能有效延长密封件的使用寿命。在实际选型应用中，这类构件常被用在压缩空气分支管路的末端控制、小型循环水系统的支路通断、小型化工试验装置的介质流向切换场景，它的结构没有复杂的传动副，日常巡检只需要检查转轴位置的密封状态、法兰连接螺栓的预紧力即可，不需要定期拆解更换复杂的易损件，在工况稳定的管路上可以连续多年无故障运行。

　　建模过程中需要重点关注几个关键配合尺寸：一是法兰安装耳的螺栓孔中心距必须与配对法兰的孔位完全一致，否则现场安装时会出现螺栓无法穿入的问题；二是转轴与阀体安装孔的同轴度公差需要控制在合理范围内，公差过大会导致摇臂转动卡涩，公差过小则会增加加工装配的难度；三是摇臂与转轴的连接部位需要做加强结构处理，避免操作人员大力扳动摇臂时出现连接部位断裂的情况；四是阀腔内部的流道与启闭件的配合面需要保证足够的形位公差，确保闭合状态下的密封性能，避免出现内漏影响管路切断效果。
