伯恩斯CAT25厚膜贴片电阻阵列结构

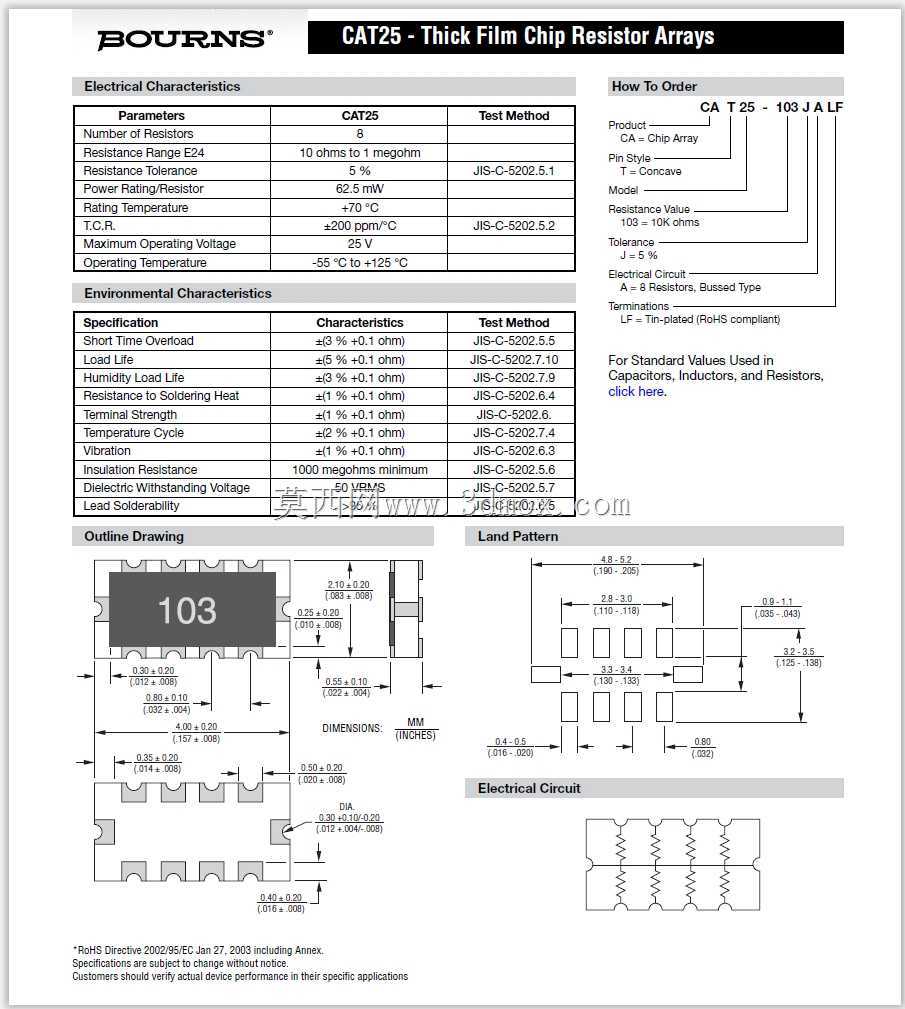

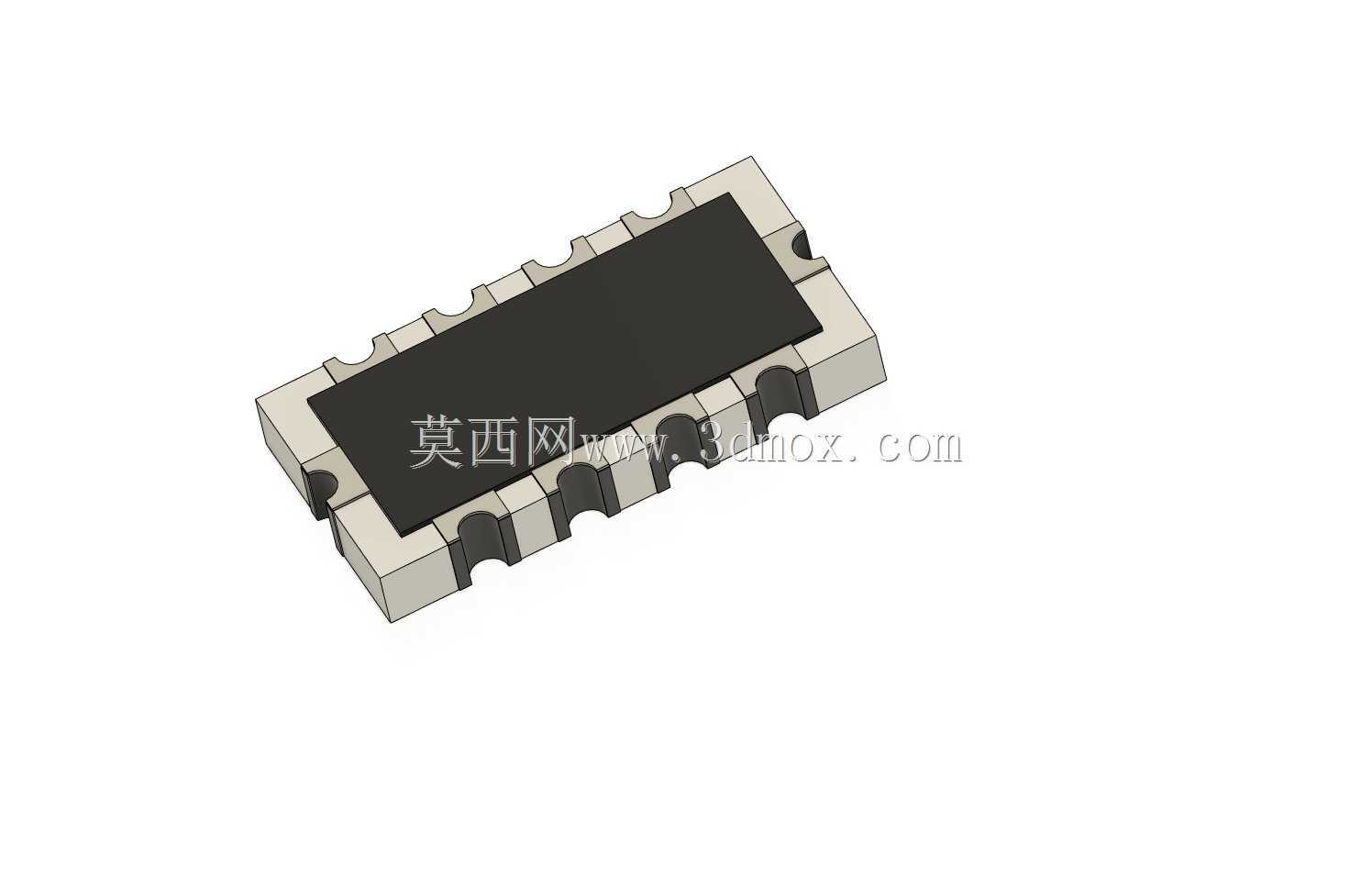

　　在消费电子、工业控制板卡、车载电子模块的PCB布局环节，无源元件的集成化选型一直是压缩板面占用、简化焊接工序的核心方向，这类多电阻集成的贴片阵列，相比同参数的独立贴片电阻，能在相同阻值规格下把板面占用面积压缩六成以上，同时减少SMT工序的吸件、贴装点位数量，降低批量生产中的抛料率与焊接不良概率。这款厚膜式贴片电阻阵列采用标准的小外形封装结构，本体以高耐温的工程塑料作为基座，黑色阻膜层覆盖在陶瓷基片表面，两侧引出的焊端做了半弧形的下沉设计，刚好匹配回流焊过程中焊锡的爬升曲面，焊接时焊锡能顺着焊端弧面均匀铺展，不会出现立碑、虚焊的问题，也能避免焊锡溢出到相邻焊盘造成短路。从安装边界来看，

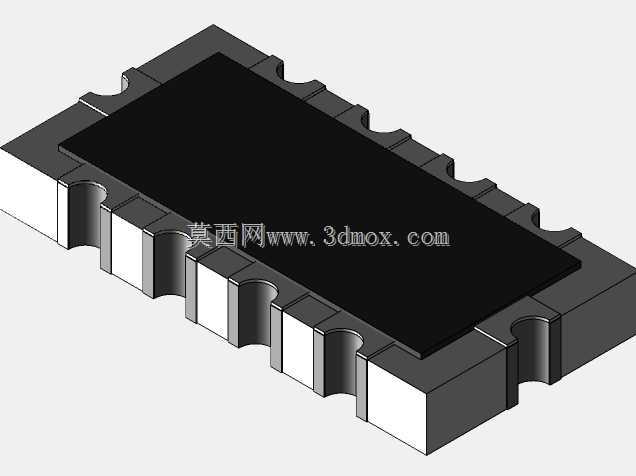

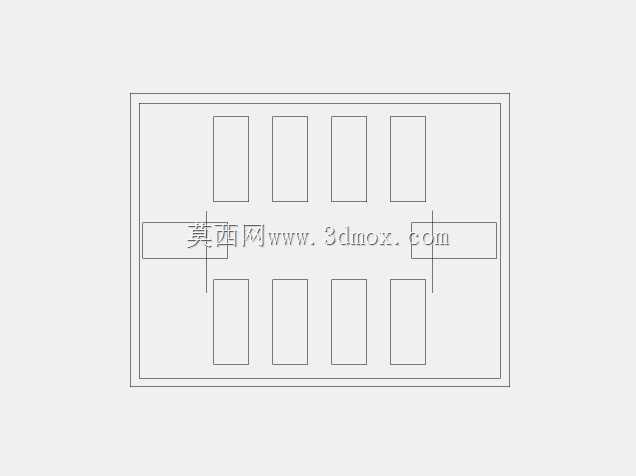

　　这款元件的焊盘间距完全遵循行业通用的贴片元件引脚节距规范，设计PCB封装时不需要额外调整焊盘尺寸，直接调用标准SMD封装库就能匹配，元件本体的高度控制在常规贴片元件的厚度范围内，不会和上方的结构件、屏蔽罩产生干涉，在高密度布板的便携设备主板上，也能留出足够的安全爬电距离。设计这类集成电阻阵列的三维模型时，首先要还原焊端的弧形轮廓，不能简单做直角方块处理，否则在做装配干涉检查时，会误判焊端和相邻走线的间距，导致实际生产时出现焊锡连桥的问题；其次阻膜层和基座的台阶差也要准确还原，做产品渲染或者结构评审时，能直观区分元件的不同功能区域，方便工艺人员核对钢网开口的位置。实际选型应用中，这类电阻阵列常被用在上下拉电阻组、信号分压回路、

　　总线端接匹配的场景，同一组内的多个电阻做在同一个基片上，温度特性的一致性远高于独立分散的贴片电阻，在宽温工作环境下，不同电阻的阻值漂移偏差能控制在极小范围内，避免因为电阻参数偏差导致信号采样失真、电平匹配异常的问题。很多刚接触板级结构设计的工程师，在画这类元件的三维封装时，经常忽略焊端底部的内凹结构，把整个元件底部做成平面，导入PCB装配做碰撞检查时，会误判元件和板上丝印、过孔的干涉，实际上焊端的内凹空间刚好能容纳PCB表面的轻微凸起、薄型丝印层，不会出现顶件的问题。另外这款元件的侧边做了微小的定位凸点，在SMT贴装过程中，吸嘴抓取元件后，视觉定位系统可以通过凸点快速识别元件的方向，避免贴装时电阻阵列的引脚顺序装反，

　　导致回路功能失效。在车载电子的应用场景下，这类厚膜电阻阵列的基座材料能满足高温高湿的车载环境要求，长期工作在引擎舱附近的控制板上，也不会因为基材老化导致电阻参数漂移，相比普通的独立贴片电阻，集成阵列的焊点数量更少，车辆行驶过程中的振动冲击下，焊点失效的概率也会大幅降低。做三维建模的时候，还要注意元件本体的边缘倒角细节，实际生产中元件的基座是注塑成型，边缘不会有尖锐的直角，模型还原倒角细节后，在做整机的虚拟装配评审时，能更真实地模拟元件和周边屏蔽罩、连接器的装配间隙，避免因为模型棱角过于尖锐，误判间隙不足导致的结构修改返工。
