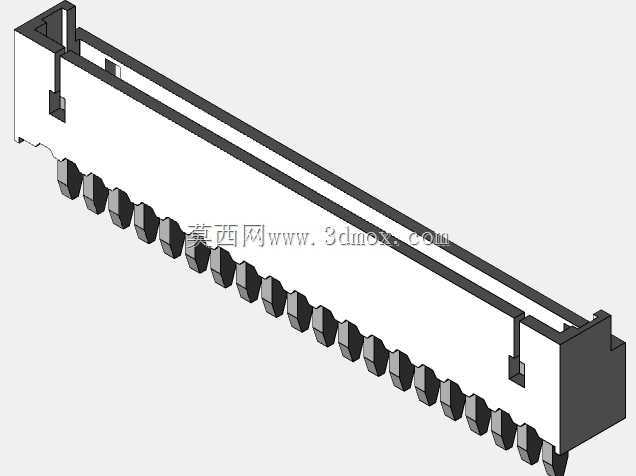

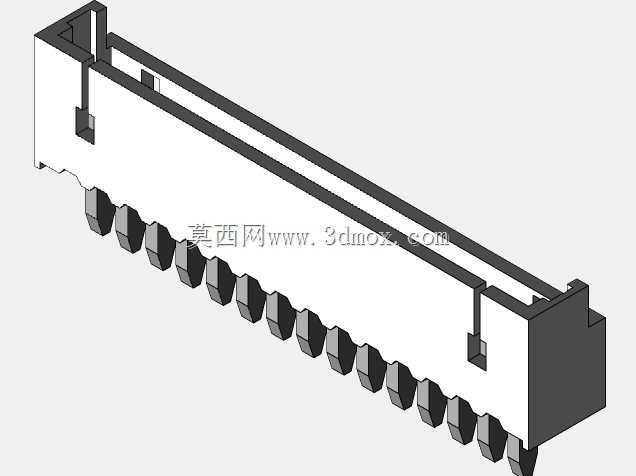

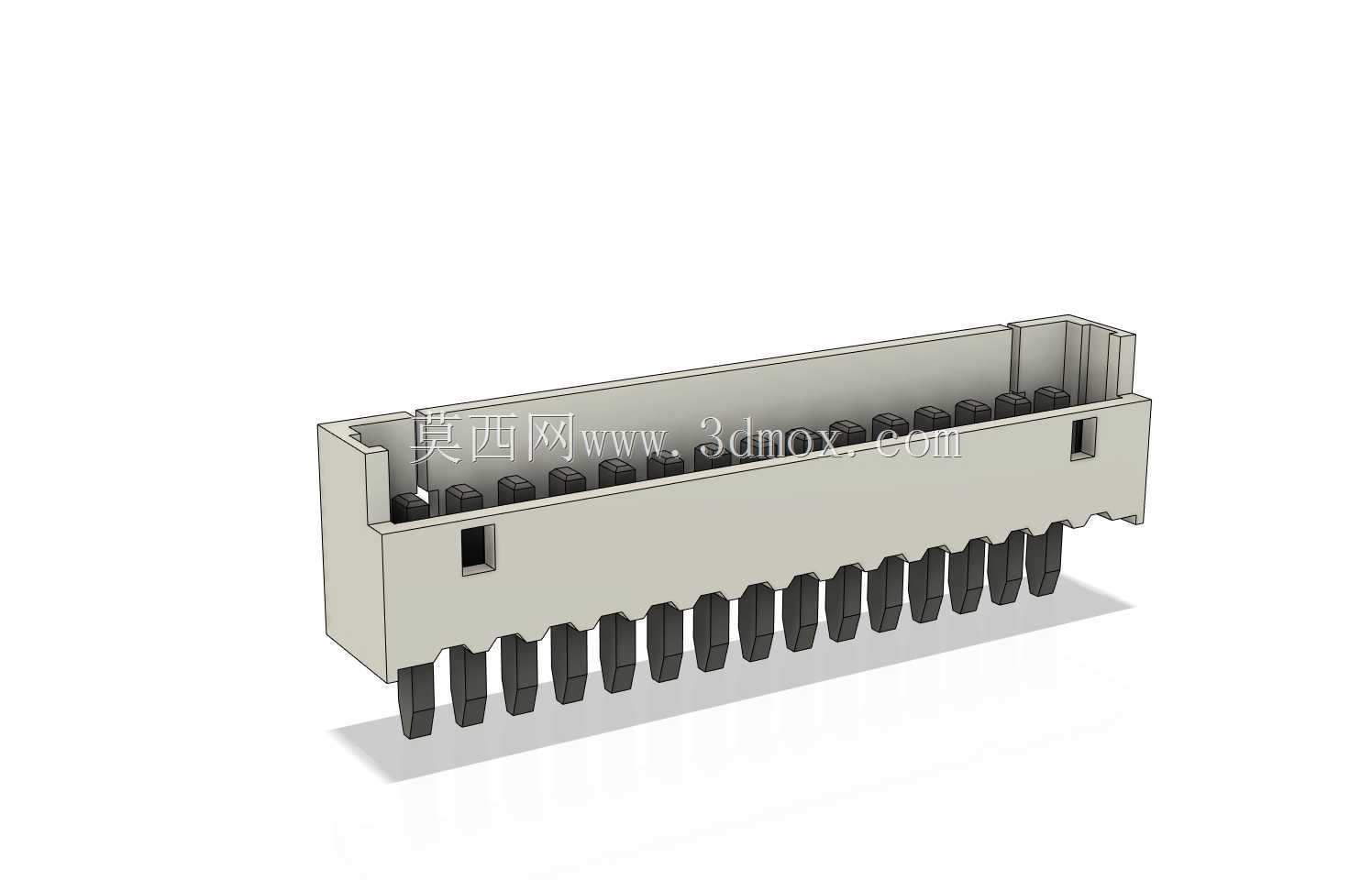

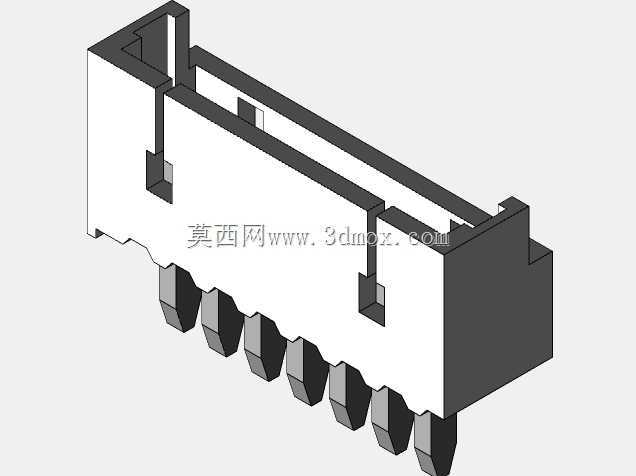

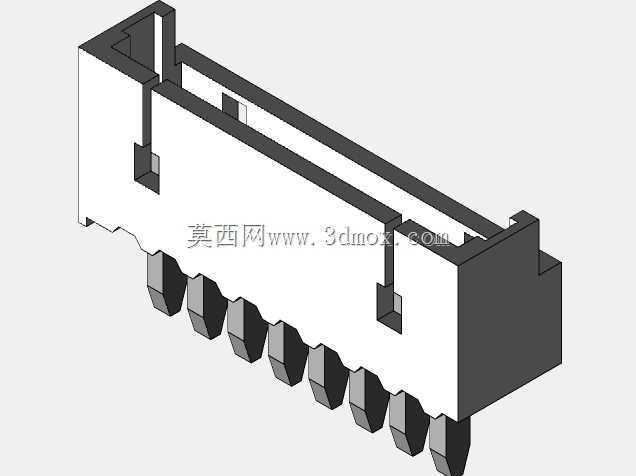

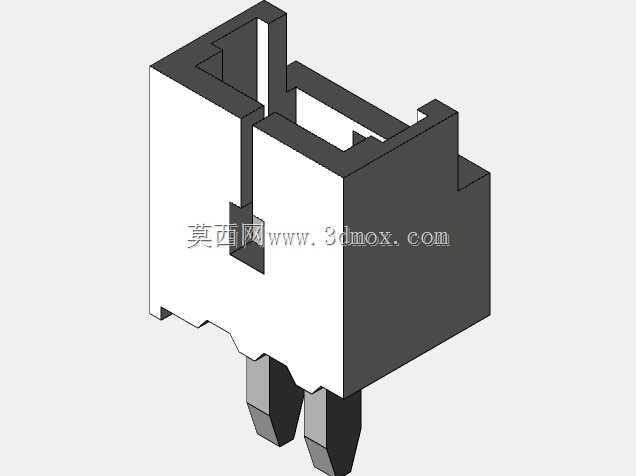

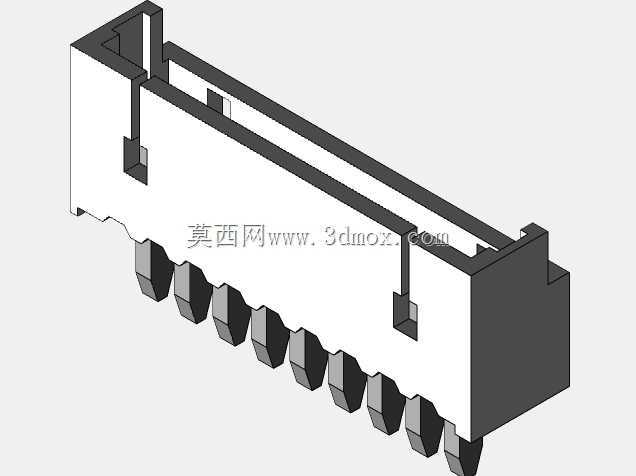

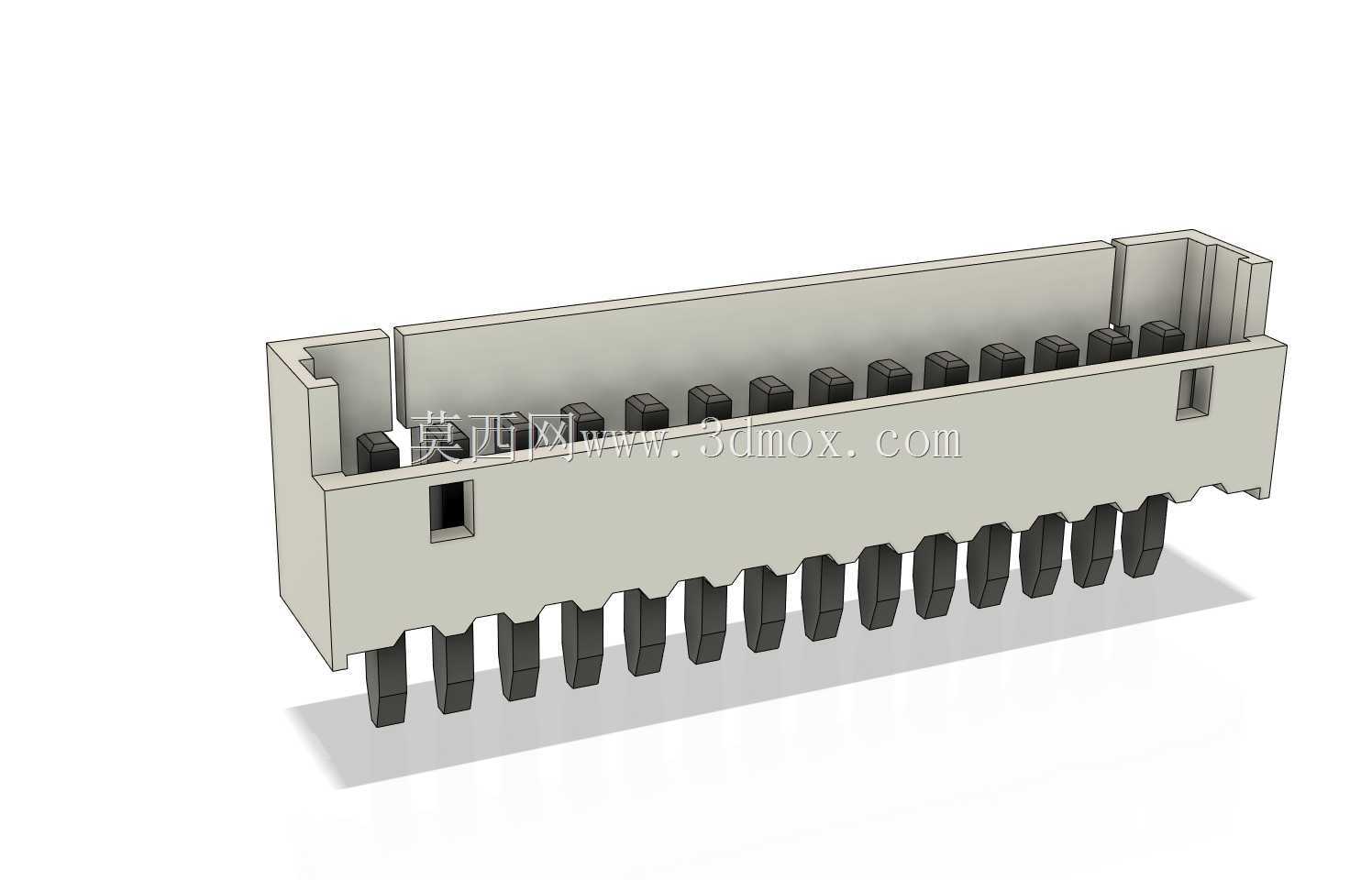

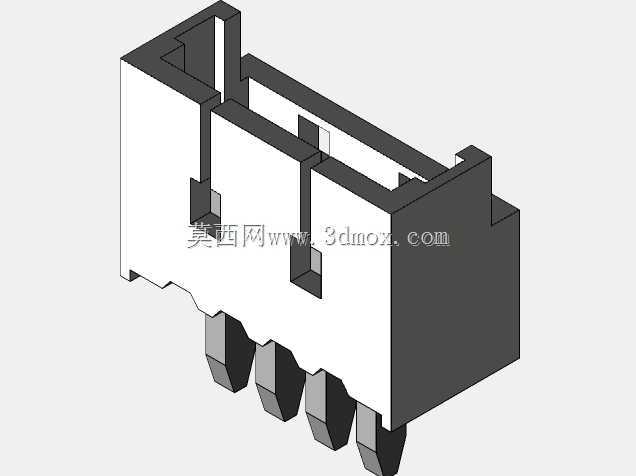

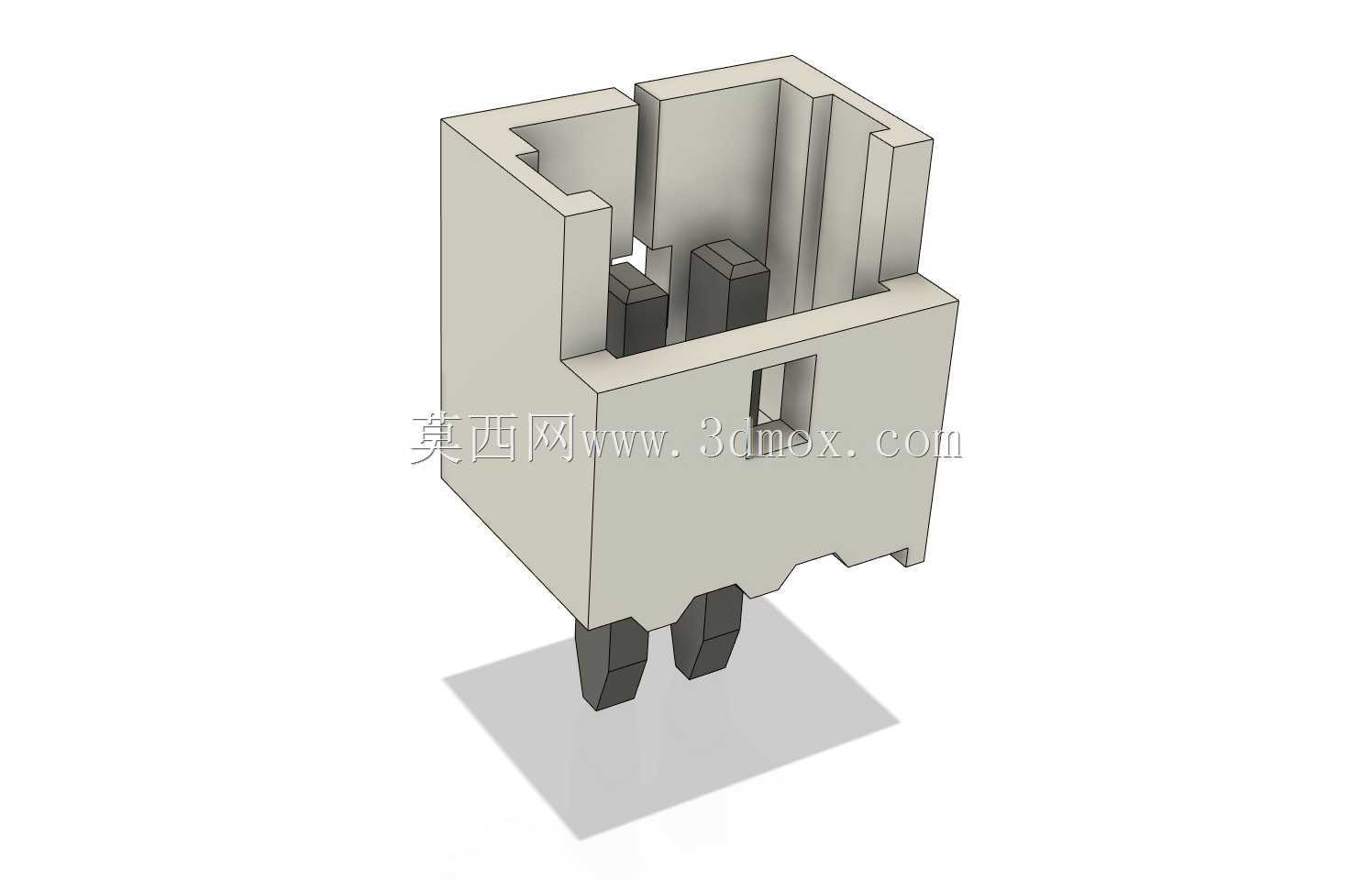

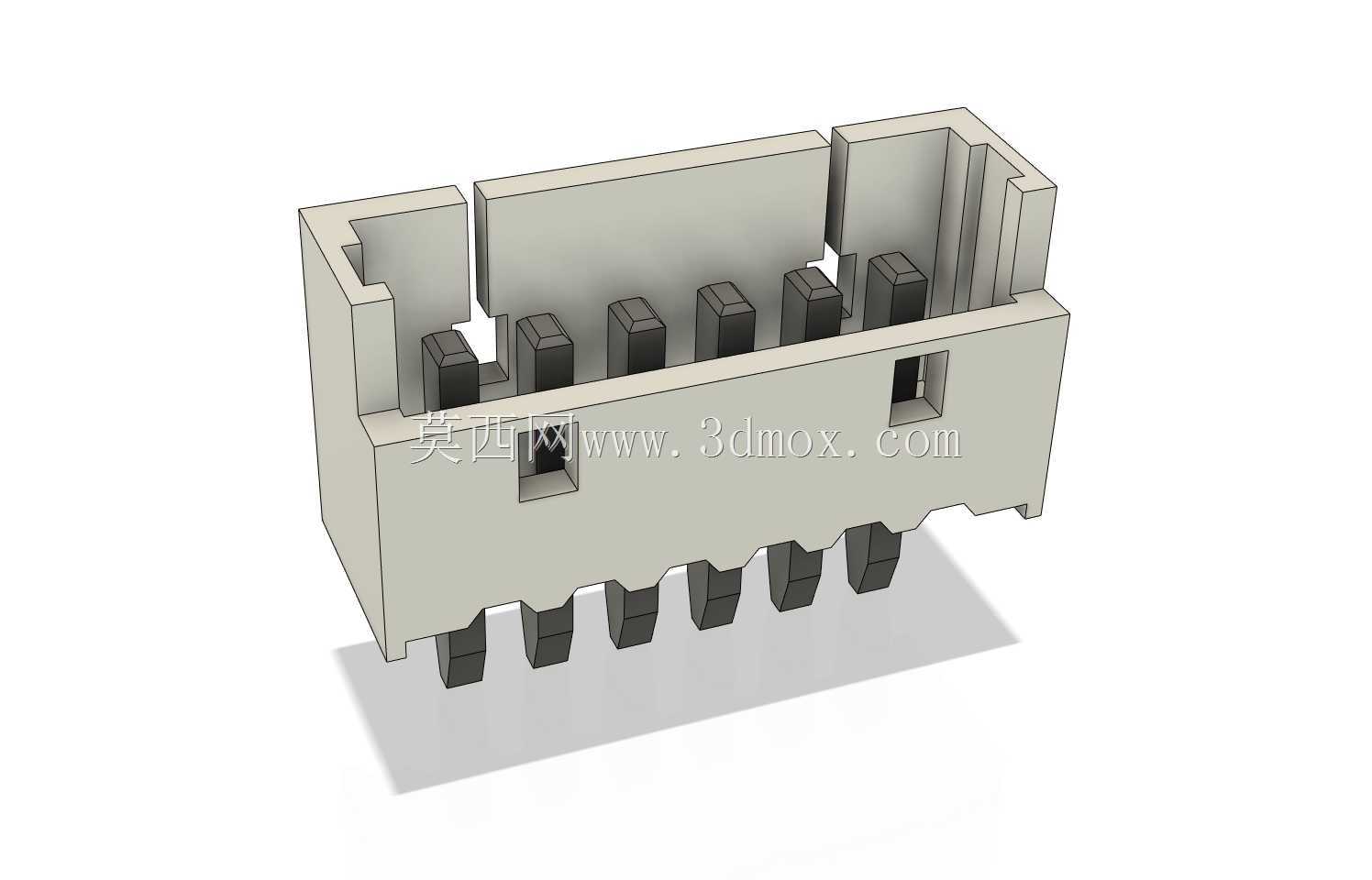

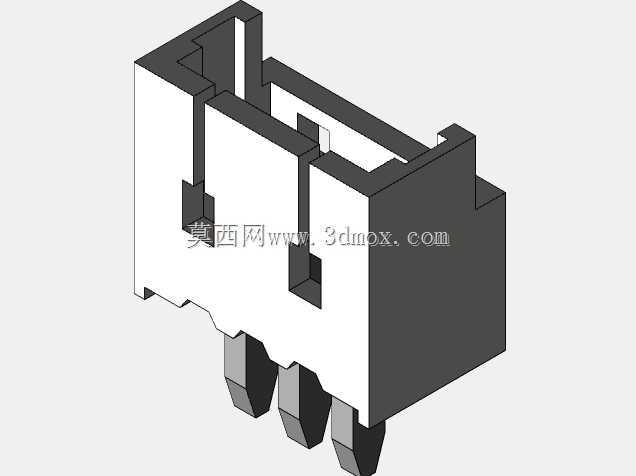

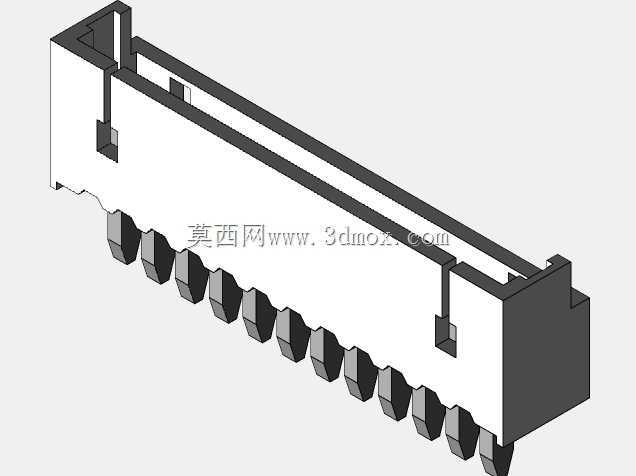

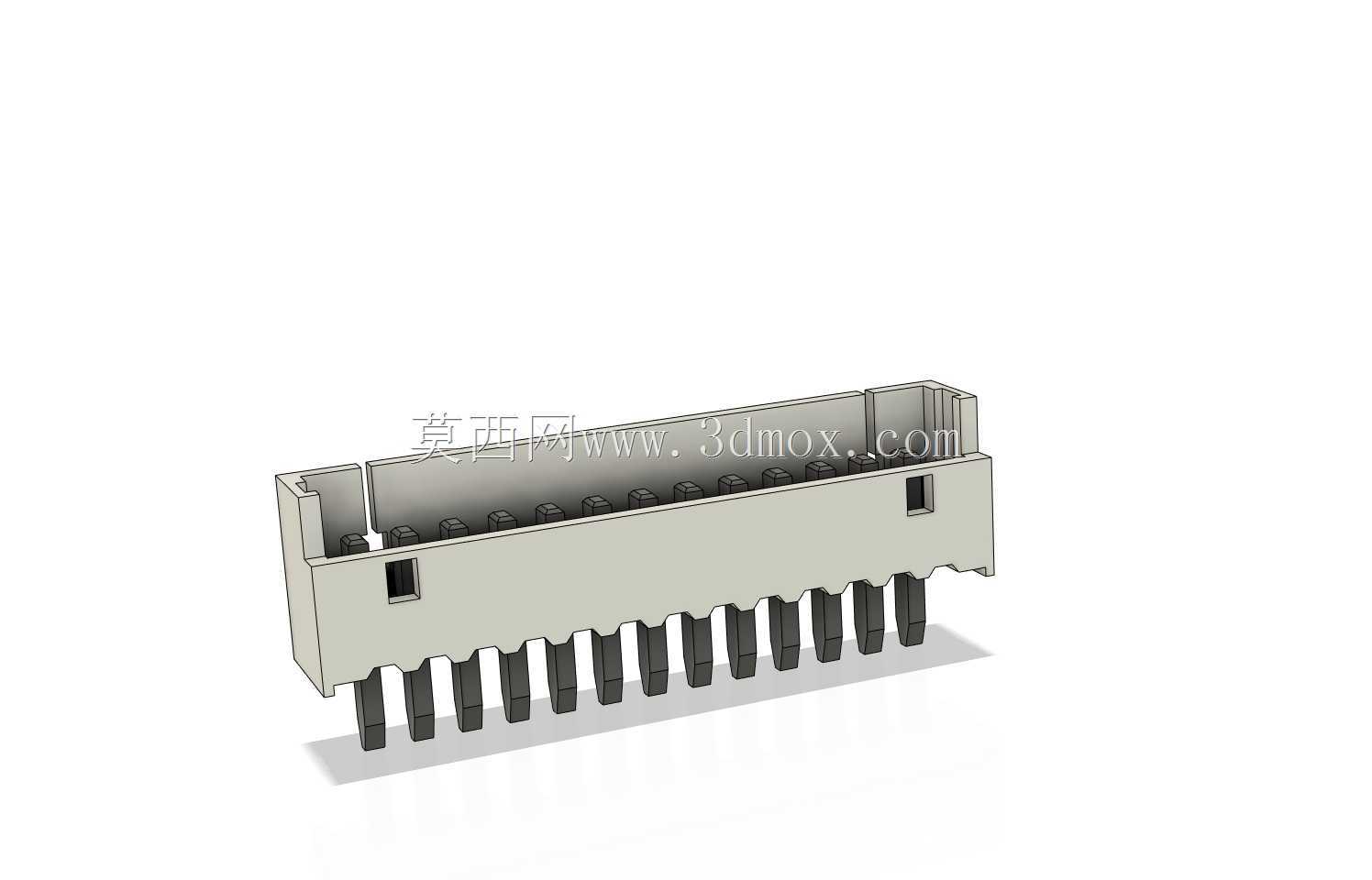

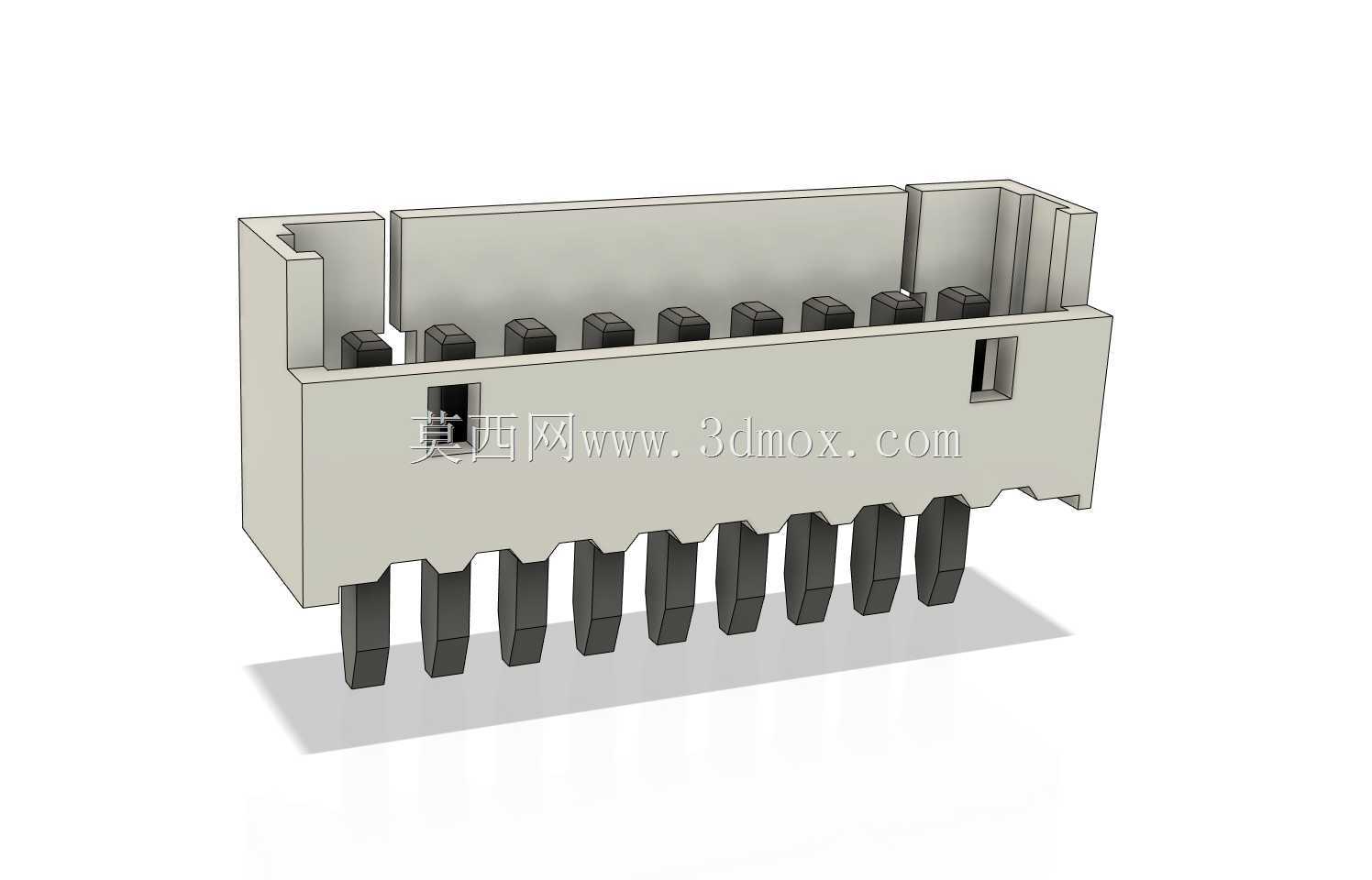

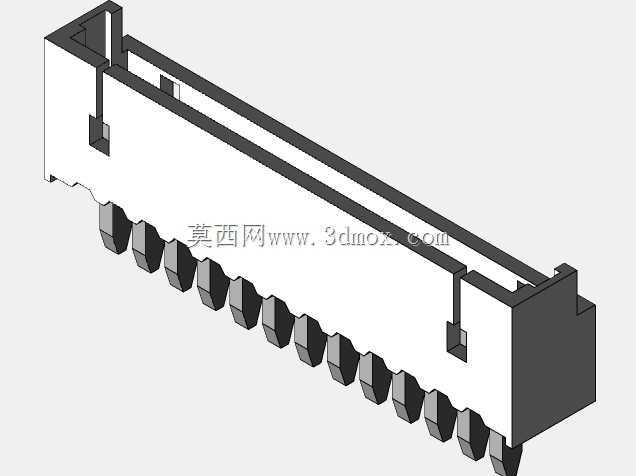

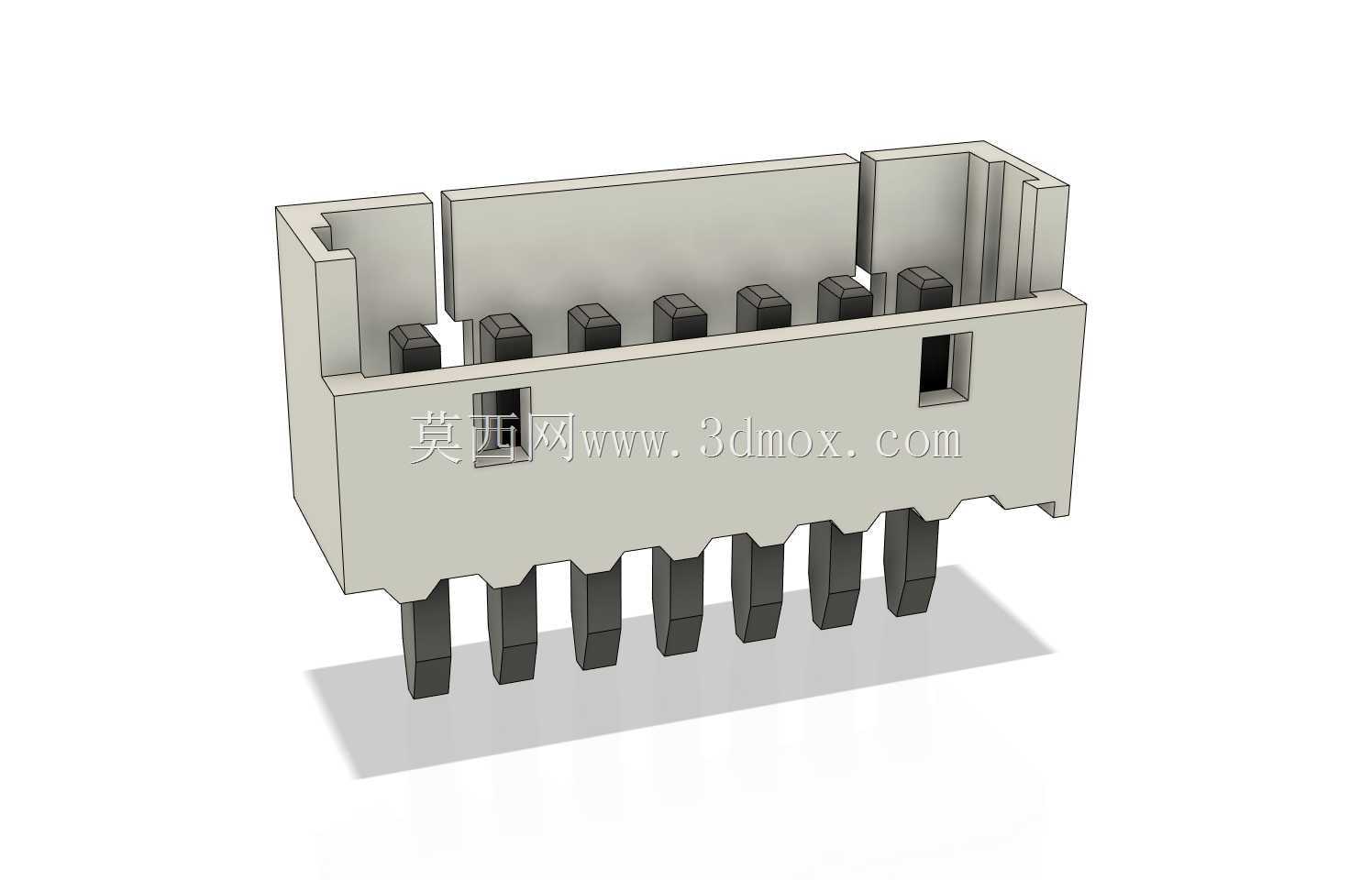

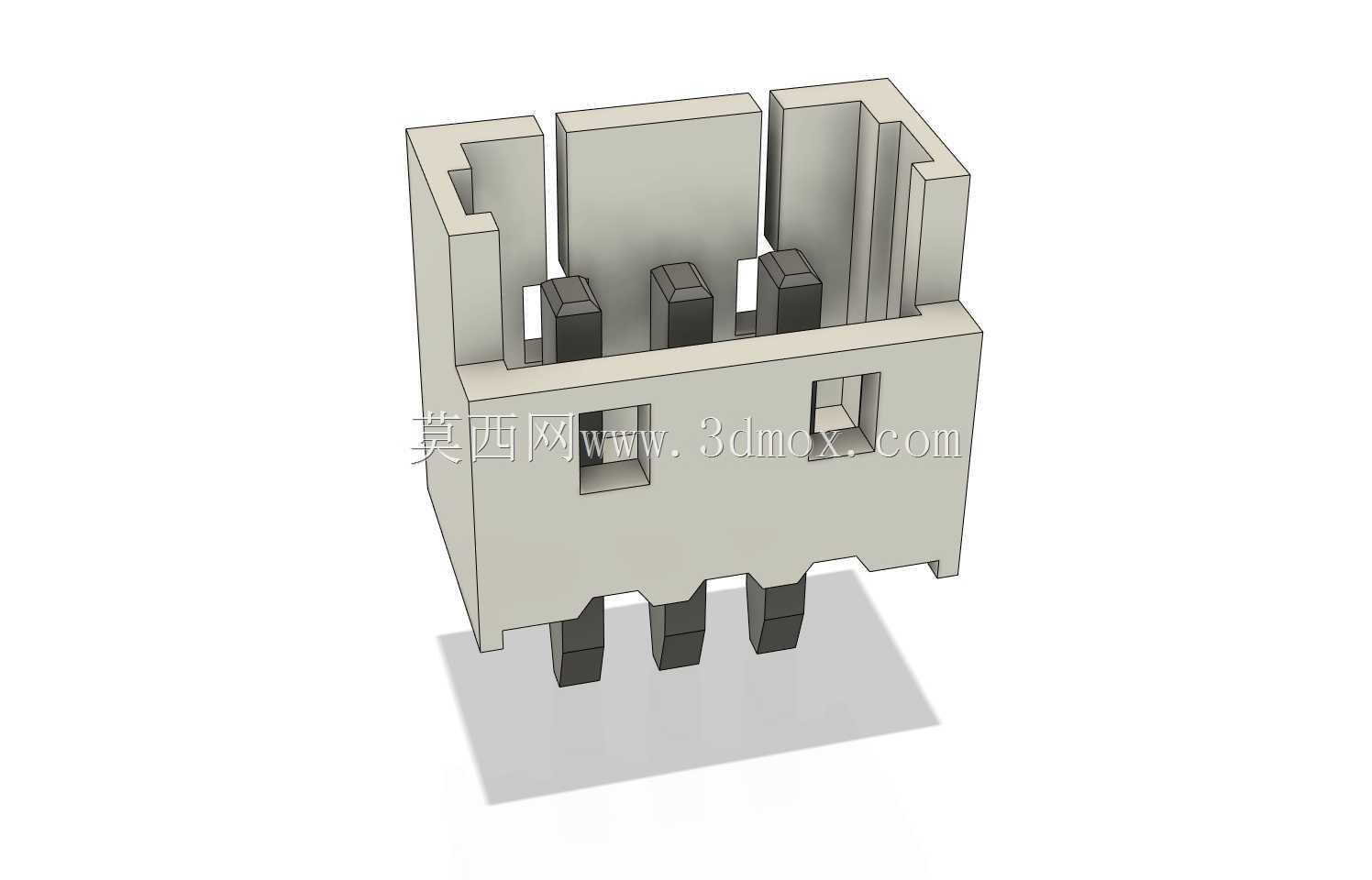

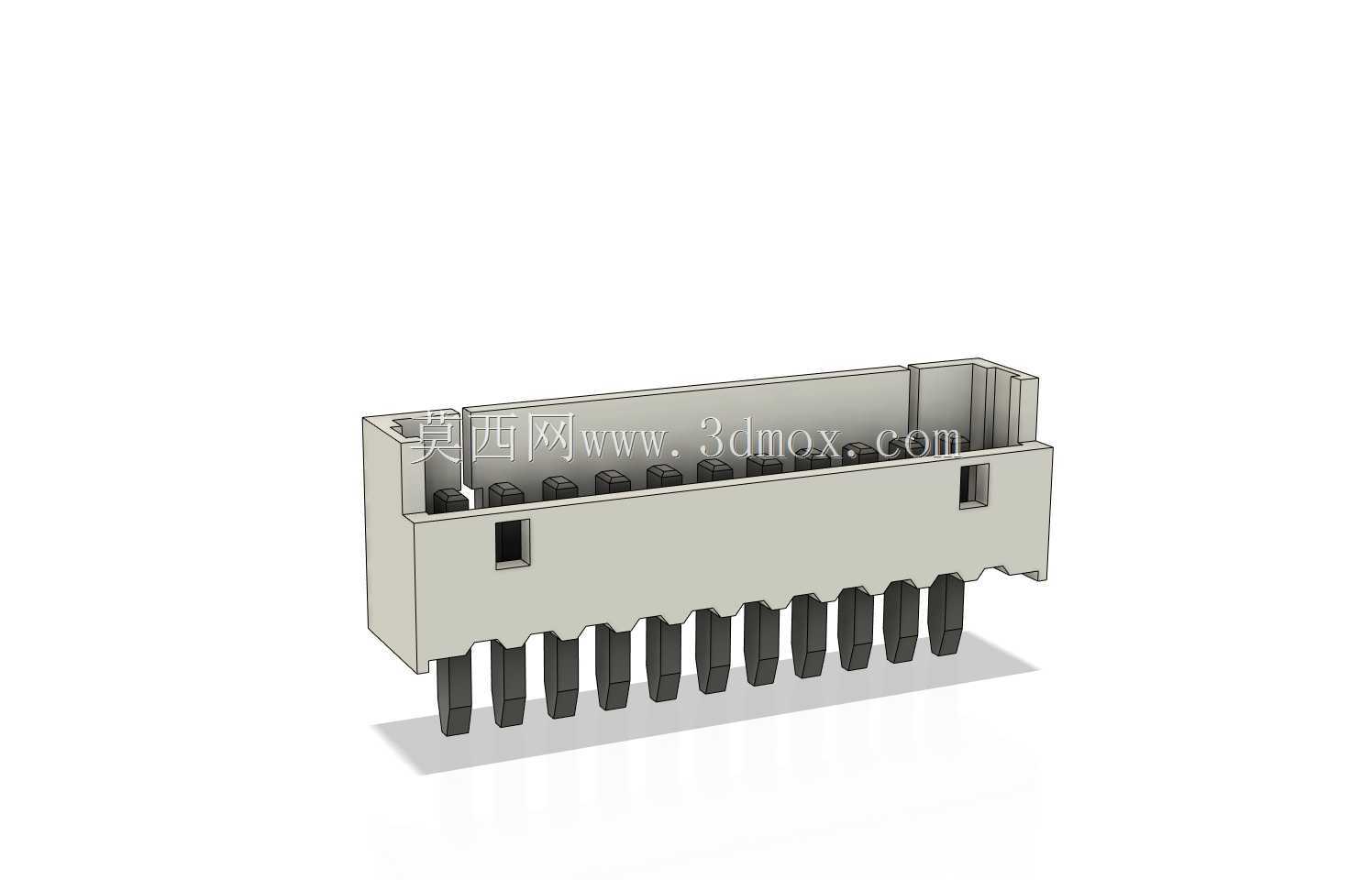

JST GH系列1.25mm间距通孔连接器

　　在消费电子、工业控制板卡、小型智能设备的板级互连场景里，板对板、线对板的信号传输可靠性始终是结构设计与硬件选型阶段需要重点考量的环节，这类间距1.25mm的通孔连接器，正是适配高密度布线场景下的常用互连部件。不同于表贴型连接器，通孔安装的结构在焊接后能获得更强的机械固定强度，在设备存在小幅振动、接线端存在拉扯应力的使用场景下，能有效避免焊盘脱落、接触不良的问题，尤其适合工业手持设备、小型检测仪器、车载周边电子模块这类对连接可靠性有一定要求的产品。

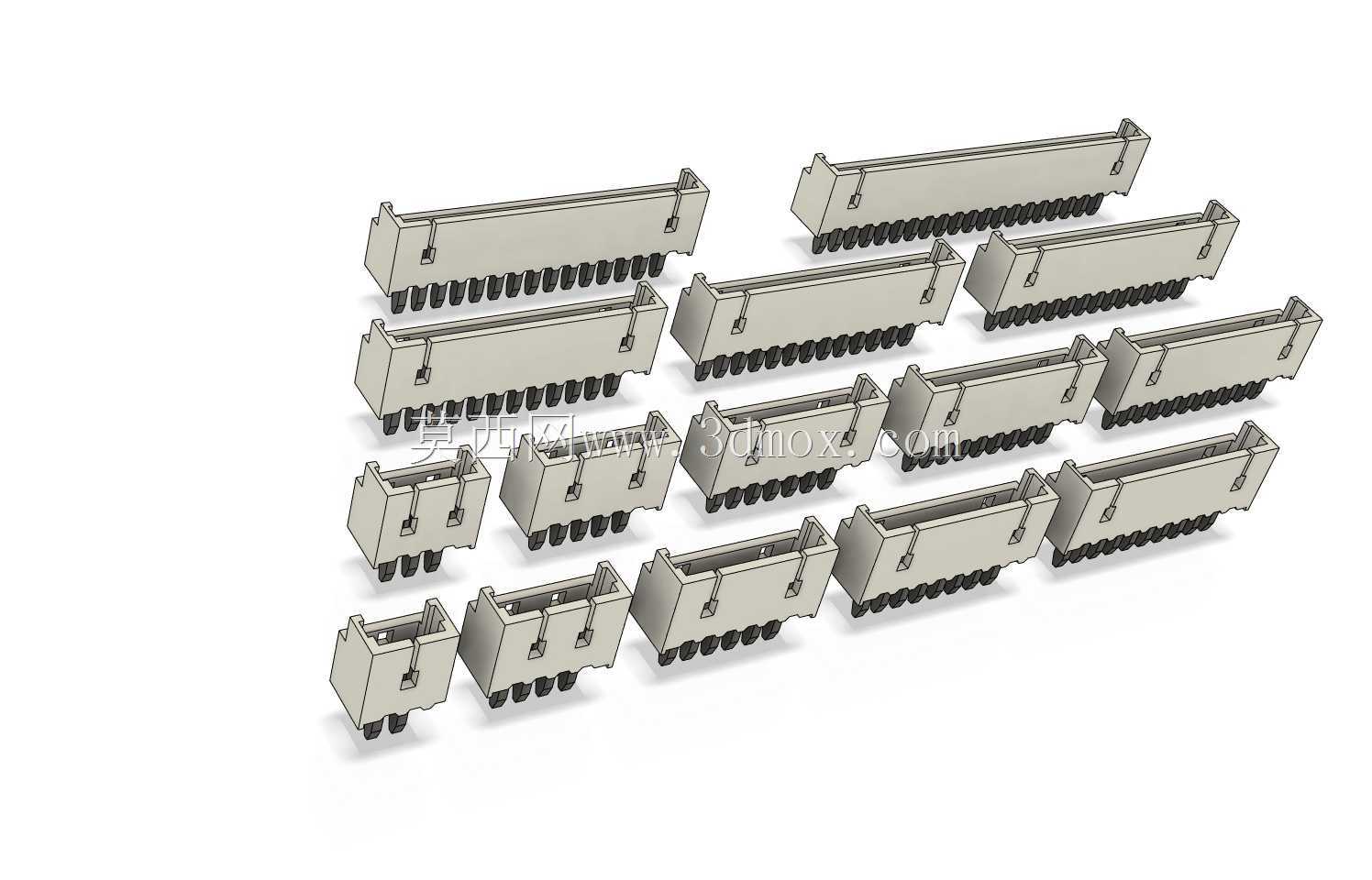

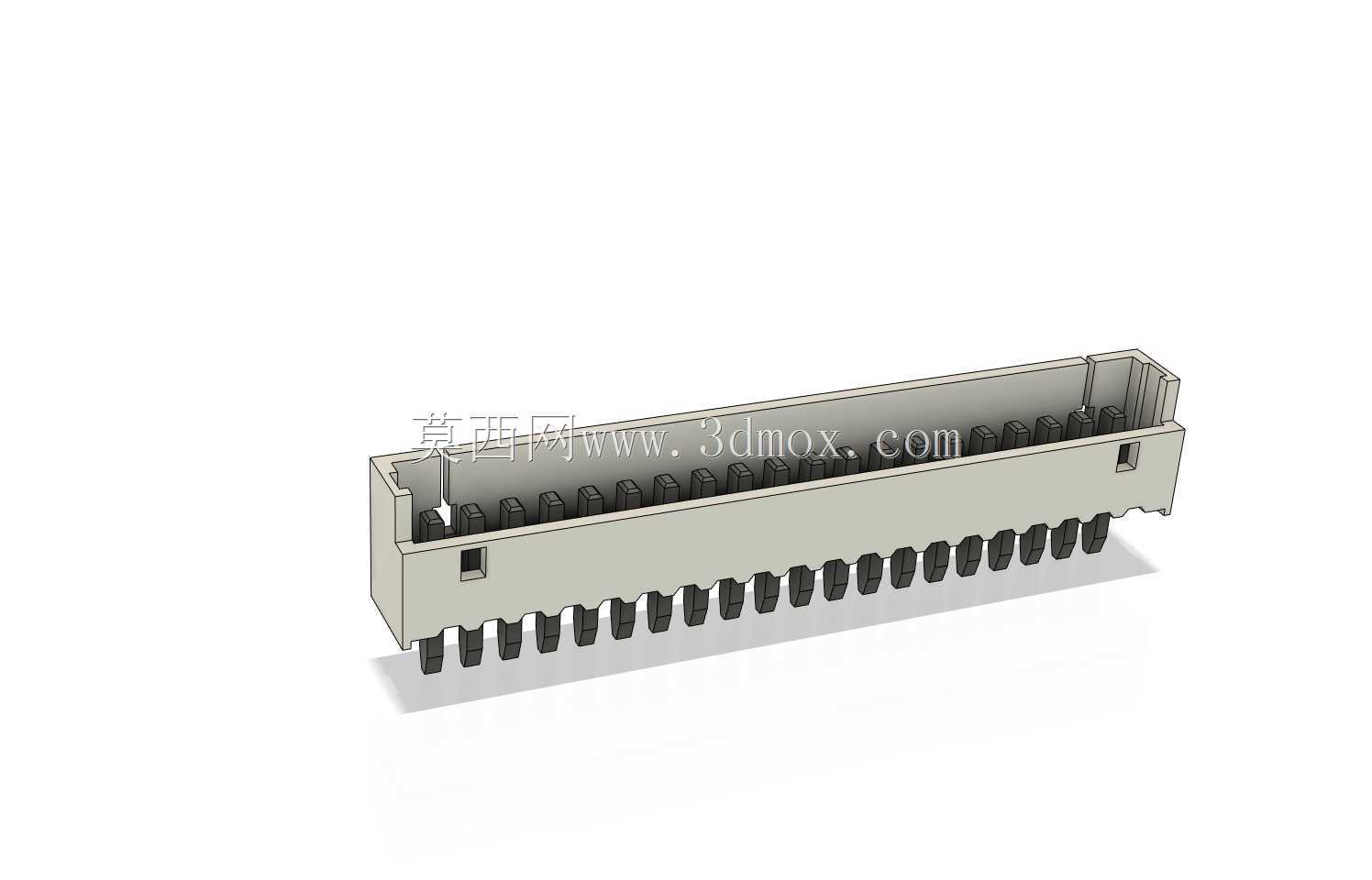

　　这套连接器覆盖1x02到1x20的全系列针位规格，能适配从2路电源信号传输到20路并行信号传输的不同需求，设计人员在选型时可以根据板卡实际需要的信号通路数量灵活选择对应规格，无需额外拼接或定制特殊针位的部件。每个规格的连接器都做了统一的安装边界设计，焊盘间距严格遵循1.25mm的行业通用标准，插针的伸出长度适配常规1.6mm厚度的PCB板，过波峰焊时插针能顺利穿过板卡焊盘，焊锡爬升高度符合常规板卡焊接的工艺要求，不会出现插针过长顶到板卡背面其他元件、或是插针过短焊锡无法充分包裹导致虚焊的问题。

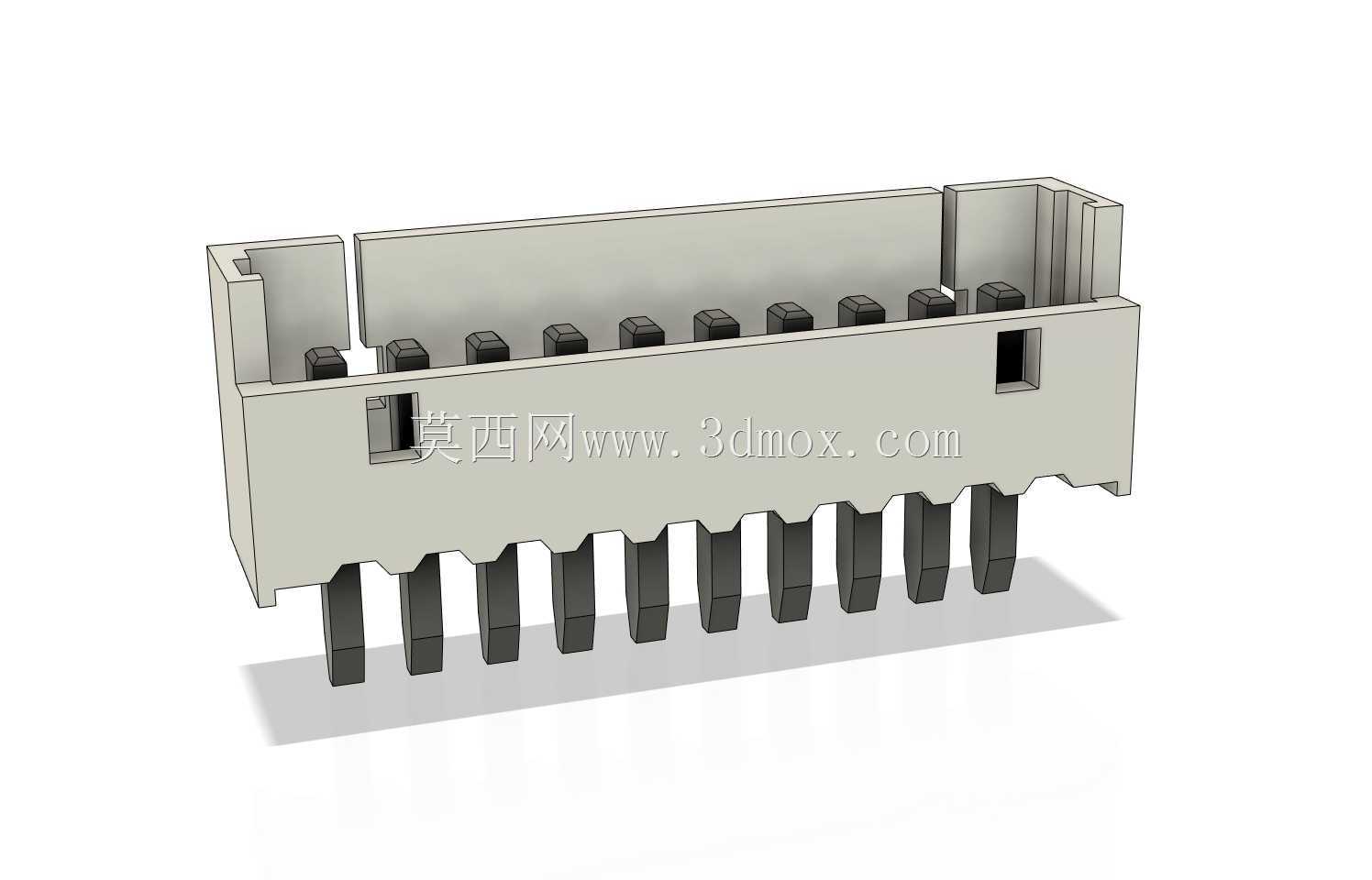

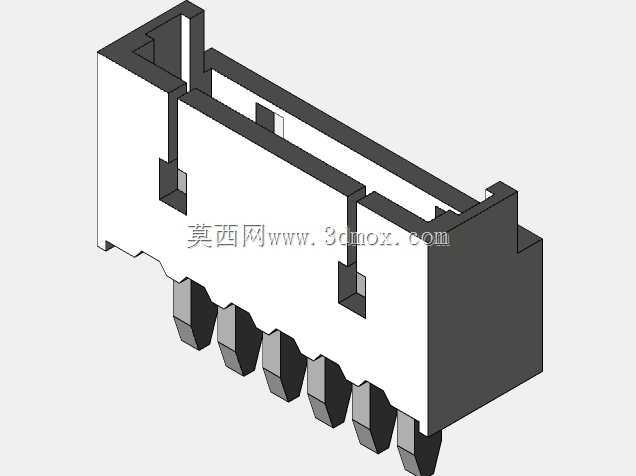

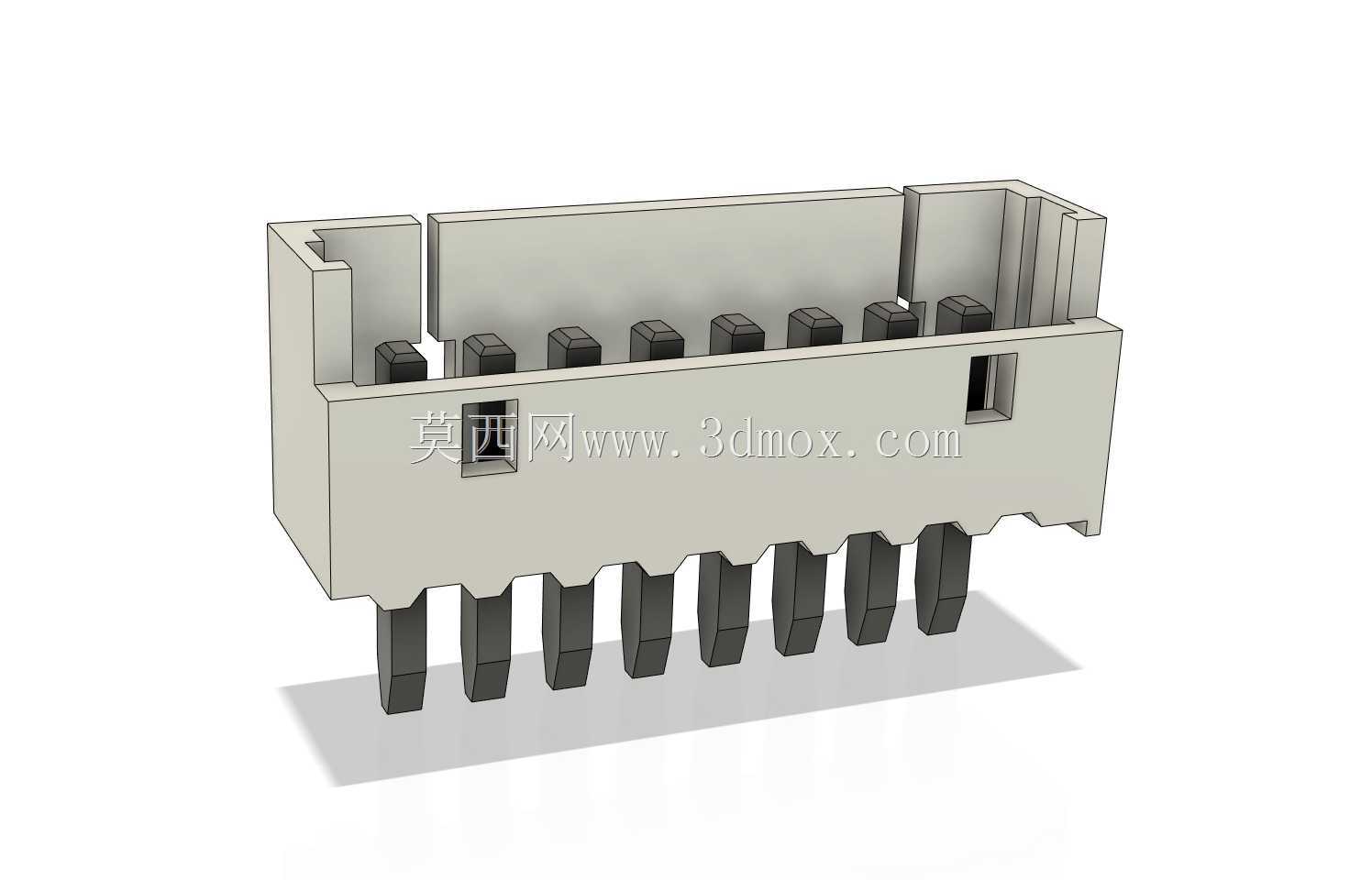

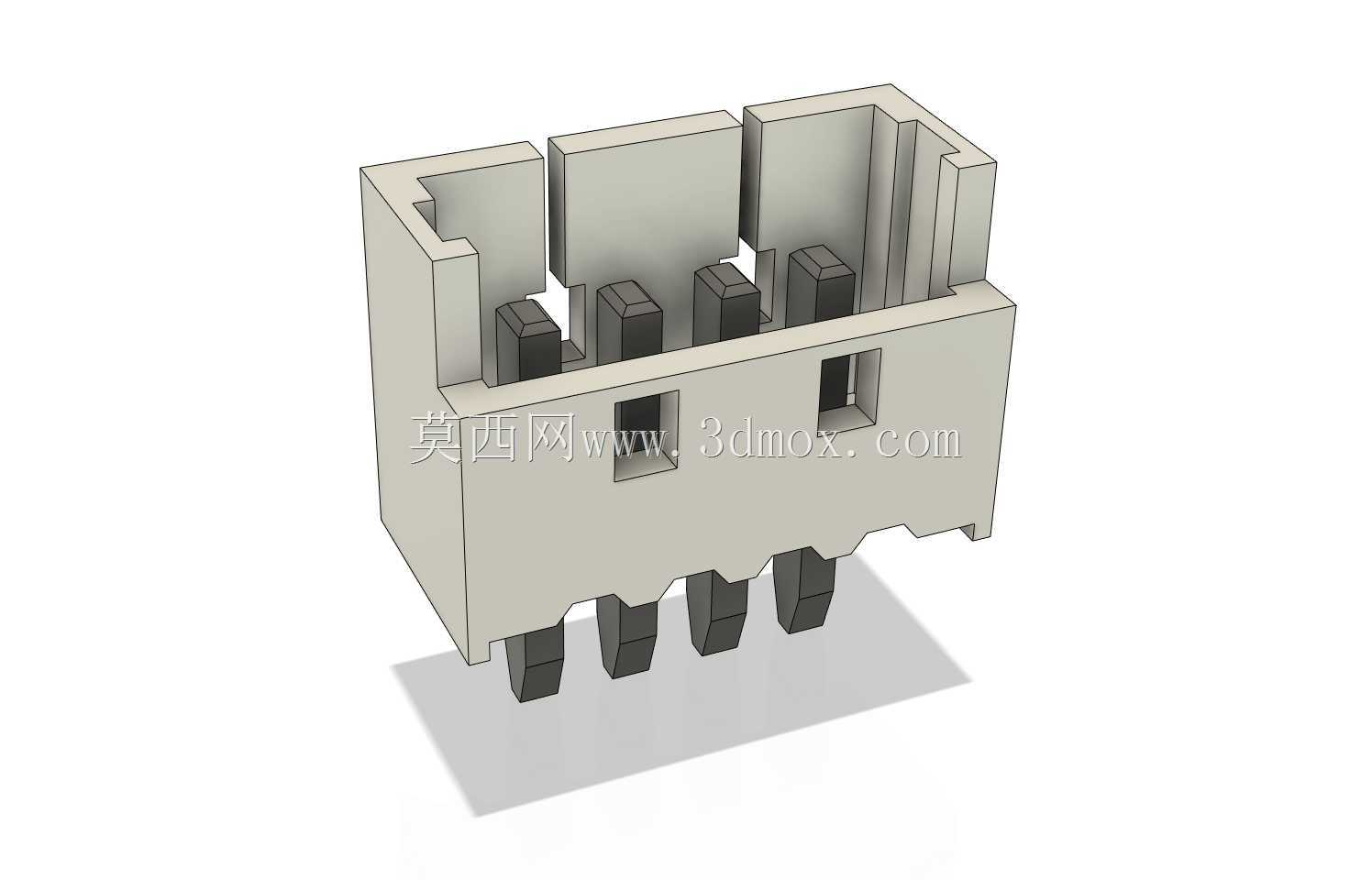

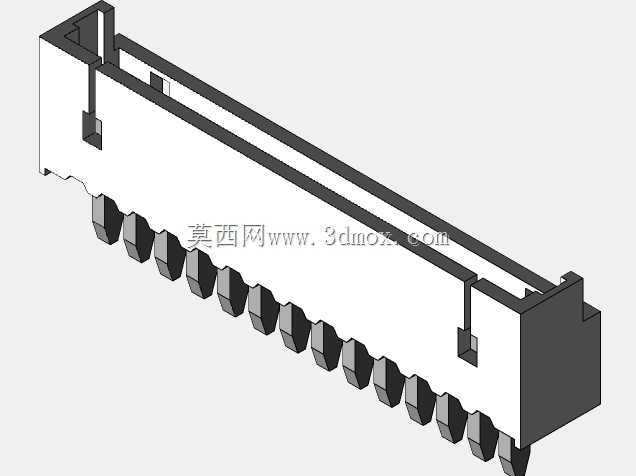

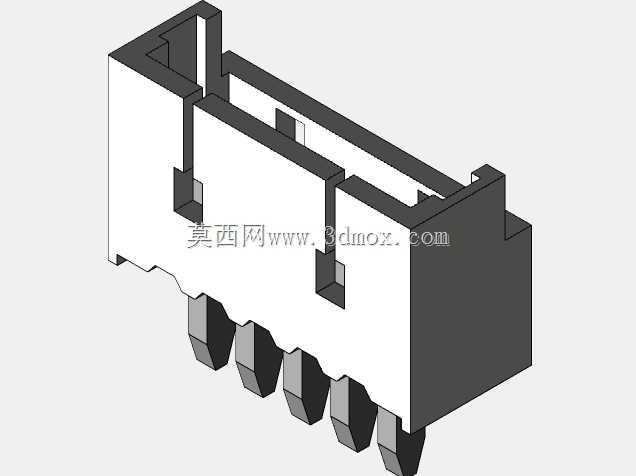

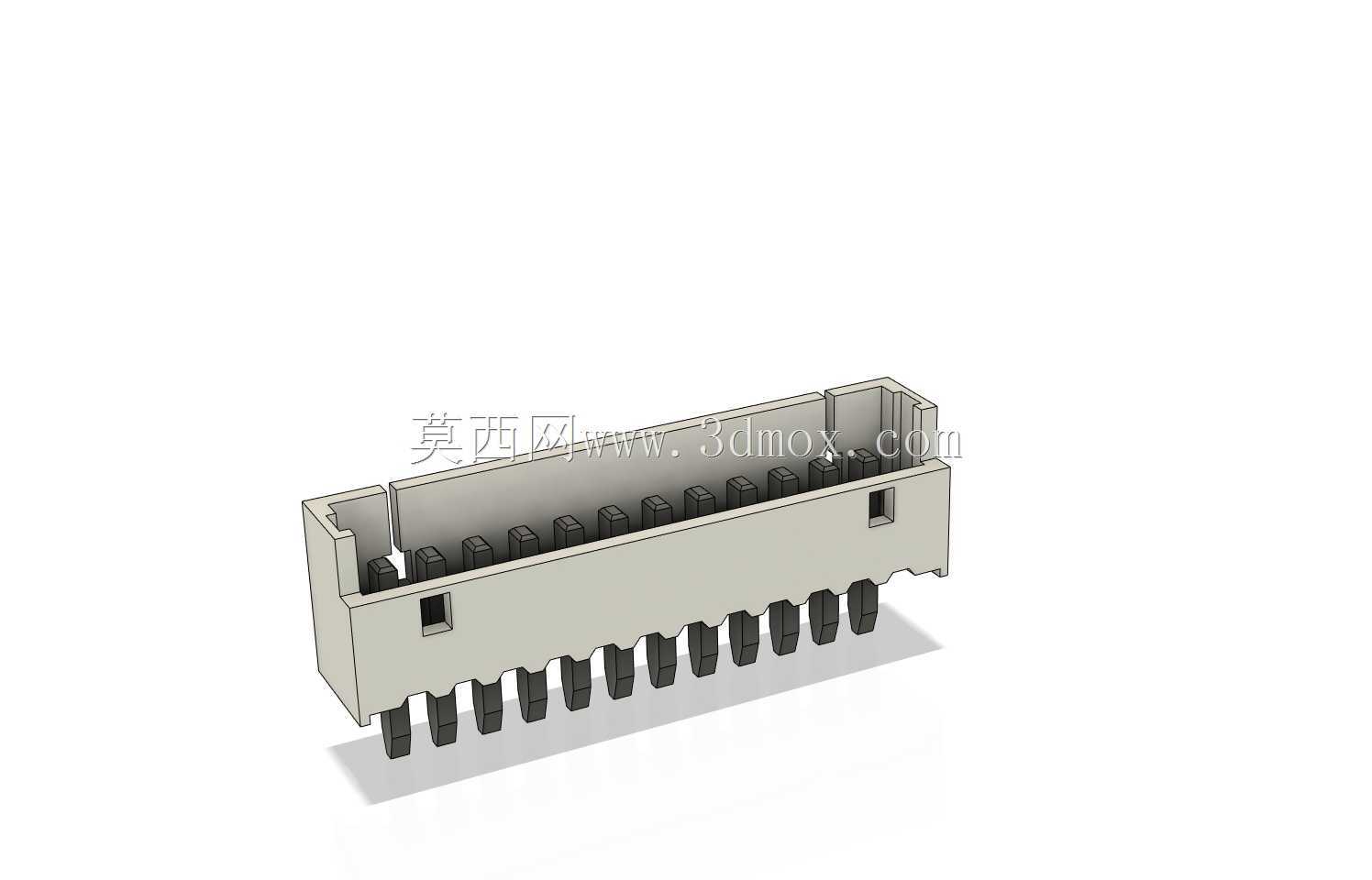

　　从结构设计细节来看，连接器的塑壳采用了带导向槽的对位结构，公母端对插时能通过侧边的导向结构自动校正对位，不会出现针脚错位顶弯的情况，塑壳的卡扣结构在插合到位后会产生清晰的到位反馈，同时提供足够的保持力，避免设备运输或使用过程中接插件松脱。插针的接触部位采用了弹性接触设计，多次插拔后仍能保持稳定的接触压力，接触电阻维持在较低水平，不会因为长期使用出现信号衰减、接触发热的问题。

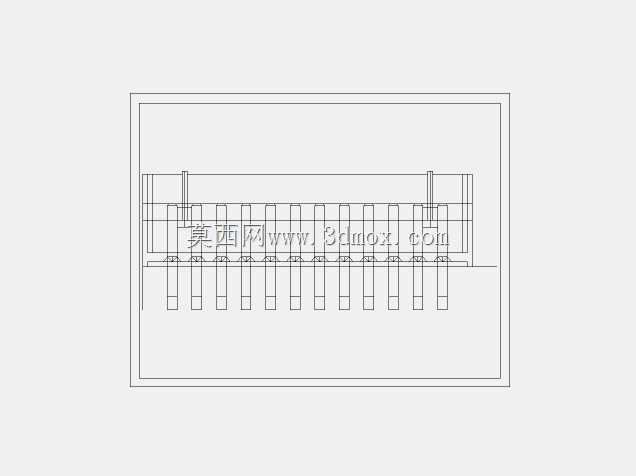

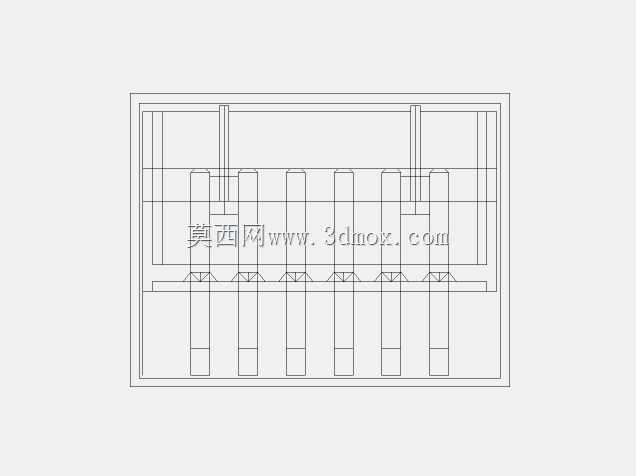

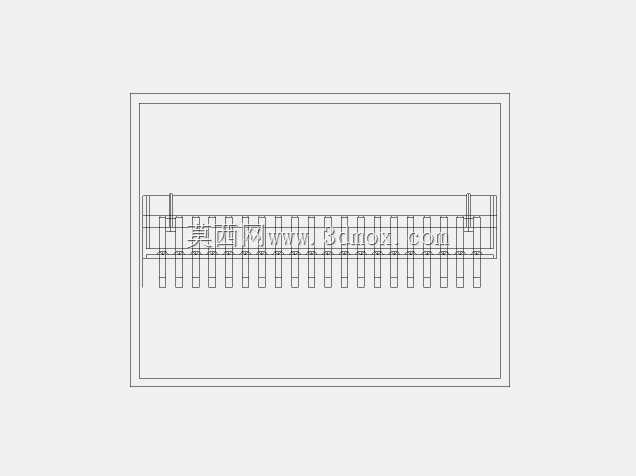

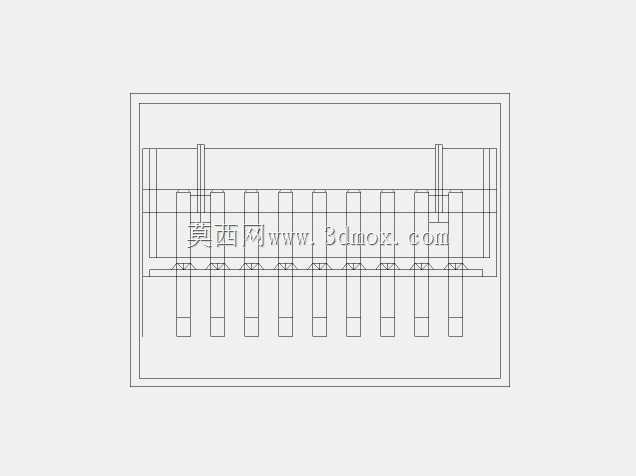

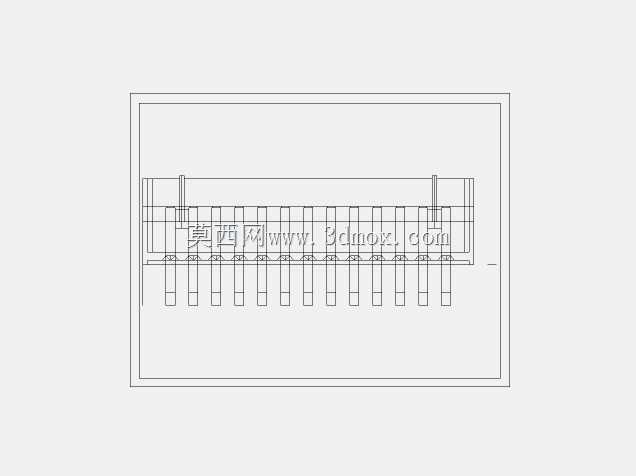

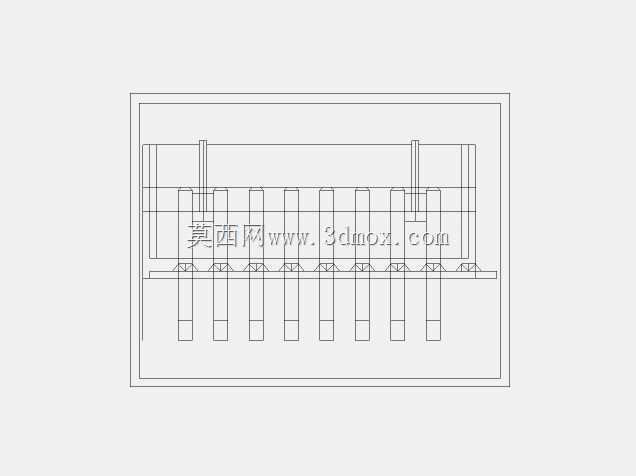

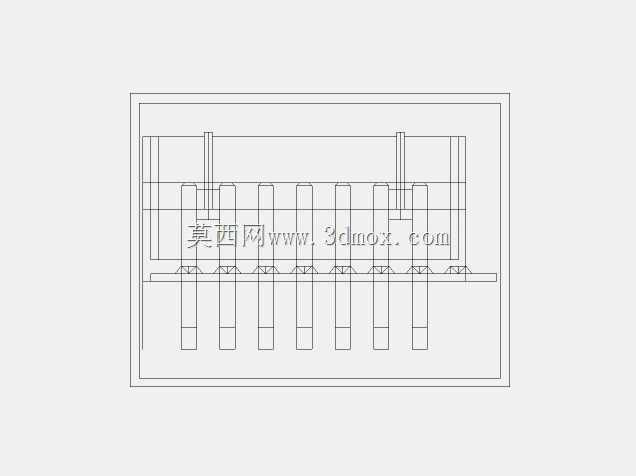

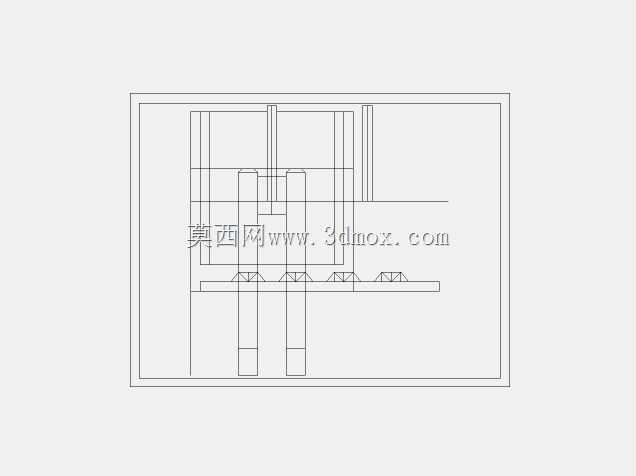

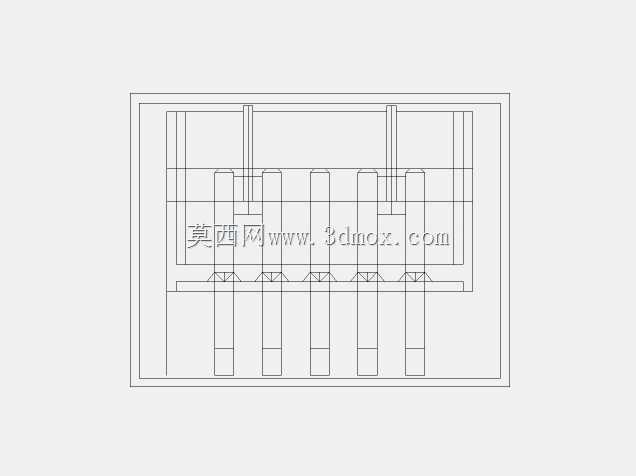

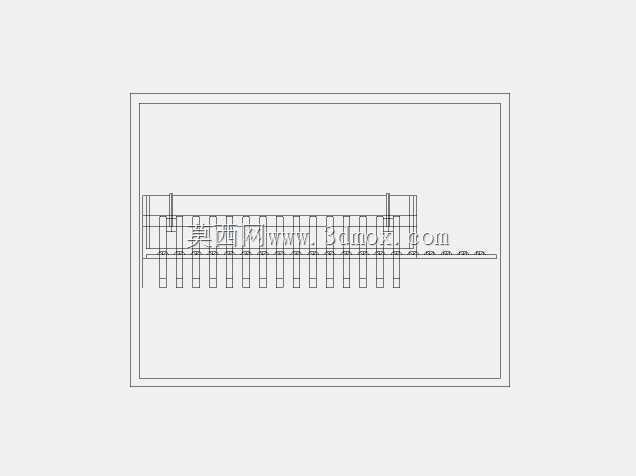

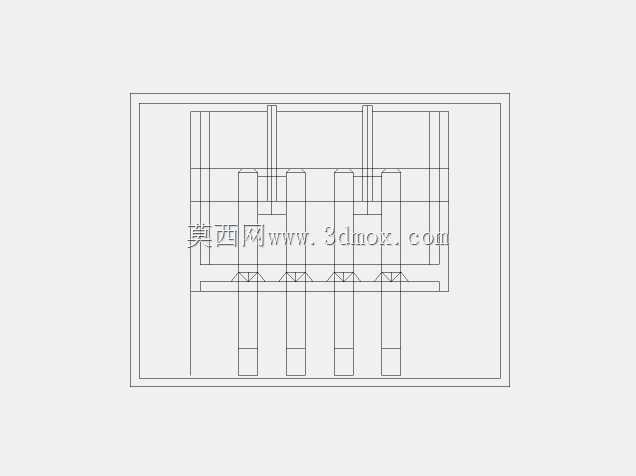

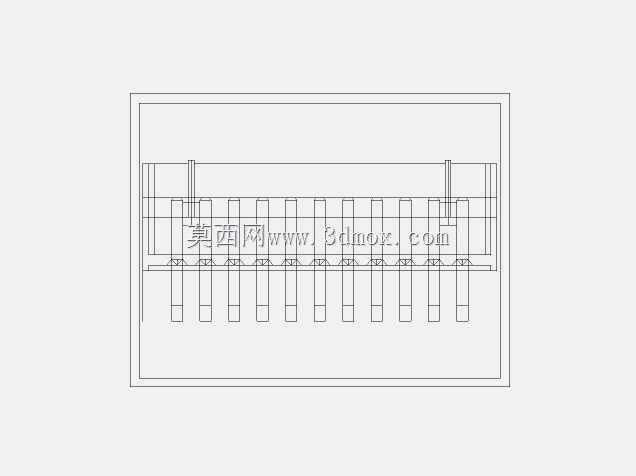

　　在PCB封装设计层面，每个规格的连接器都匹配了对应的安装孔位与丝印轮廓，丝印标注清晰标识了1号针位的位置，能避免生产焊接时出现元件方向装反的问题，封装的外形边界预留了足够的插拔操作空间，设计板卡布局时不需要额外预留过多的避让位置，能有效提升板卡的面积利用率。对于需要做三维结构干涉检查的设计场景，这套模型的外形尺寸完全匹配实际物料的真实公差范围，塑壳的高度、插针的伸出长度、侧边定位柱的尺寸都和实物一致，导入装配后能准确检查连接器和周边外壳、其他板上元件的间隙，避免出现结构干涉导致的装配问题。

　　在实际生产装配环节，这类通孔连接器可以兼容波峰焊、手工焊两种常见焊接工艺，塑壳的耐高温特性能过常规无铅焊接的温度曲线，不会出现焊接过程中塑壳变形、针位偏移的问题。对于售后维护场景，通孔焊接的连接器在更换时也比表贴器件更容易操作，不需要专业的热风返修设备，普通维修人员用常规烙铁就能完成更换，能降低后期的维护成本。

　　不同于大间距的电源连接器，1.25mm的小间距设计能在有限的板卡空间内布置更多的信号通路，在小型化智能设备越来越普及的当下，这类高密度通孔连接器既兼顾了小体积的空间需求，又保留了通孔安装的高可靠性优势，平衡了板卡尺寸与连接可靠性的双重需求。设计人员在使用这类模型做结构设计时，可以直接调用对应针位的模型完成布局，不需要自行测绘建模，能大幅缩短前期选型与建模的时间，同时避免因为自行建模的尺寸误差导致后续开模或生产时出现装配问题。
